SMD LED s čočkou soustřeďují světlo do menšího prostoru, proto jsou do některých aplikací vhodnější než běžné LED.
Všimli jste si někdy, že mnohé SMD LED jsou dostupné i v provedení „Dome“ (vrchlík, čočka)? Jak víme, světlo z LED čipu vychází zhruba rovnoměrně všemi směry v polorovině nad substrátem dané LED. Jinými slovy, vyzařovací úhel běžné SMD LED by mohl být 180°, i když kvůli tvaru pouzdra a jiným faktorům je běžně tento úhel menší – například 120° (pro 50% pokles svítivosti).
120° je však stále poměrně velmi široký úhel pokud potřebujete světlo soustředit více jen jedním směrem. Například indikační SMD LED pod krytkami čelního panelu přístroje se méně ovlivňují (parazitní světlo), pokud mají užší vyzařovací úhel. Soustředěním světla do menšího vyzařovacího úhlu současně získáme citelně vyšší svítivost daným směrem.

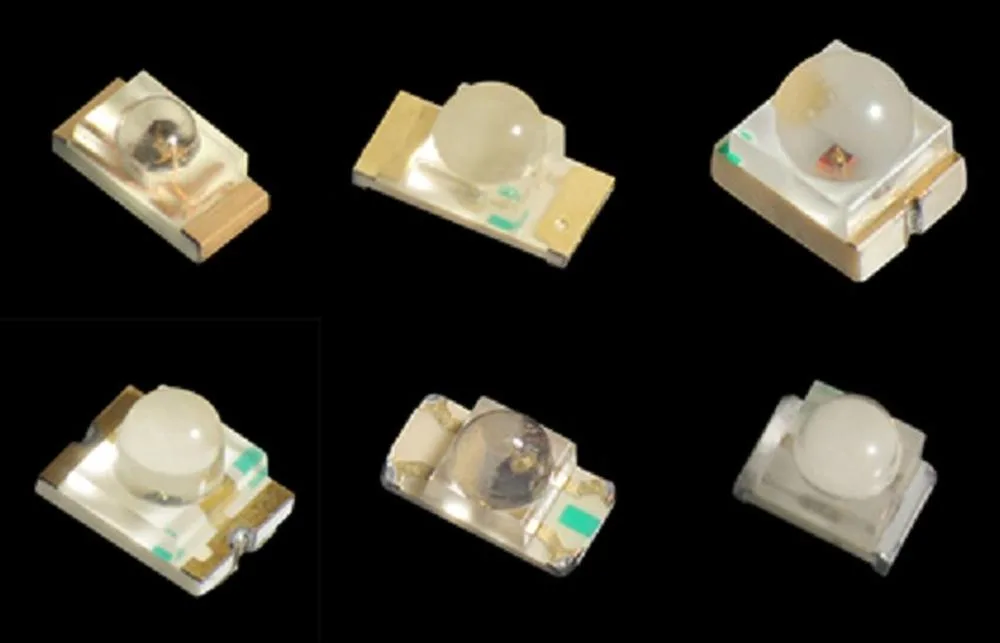

Právě čočka na pouzdrech LED má hlavní zásluhu na tom, že daná LED svítí méně „do stran“. U SMD sérií LED od společnosti Kingbright snadno rozeznáme „Dome“ typy podle písmene D v názvu série, např. KPD, KPHD, KPTD. Pohled na obrázek o prostorovém rozložení světla (spatial distribution) u typu KPT versus KPTD hovoří za vše.
Nejnovějším přírůstkem „Dome LED“ v nabídce Kingbright i v našem skladu je série KPTD-2012 v pouzdře „0805“. Mezi skladovými typy u nás najdete čtyři základní barvy (červená, žlutá, zelená, modrá). S výškou pouze 1,05mm (včetně vrchlíku) je možné ji bez problémů použít jako přímou náhradu za běžné SMD 0805 LED.
V případě zájmu o produkty značky KINGBRIGHT nás prosím kontaktujte na adrese kingbright@soselectronic.com
