LOLIN C3 mini – vývojová deska s ESP32-C3, která je kompatibilní s Wemos D1 Mini. Kvůli jedné součástce ale není tak úsporná, jak by deska mohla být.

Wemos vydal novou verzi své desky komatibilní s Wemos D1 Mini. Deska LOLIN C3 mini je založena na čipu ESP32-C3 od Espressif. Cena desky je necelých 5 USD a na desce nenajdete USB-UART převodník pro programování. Deska se programuje přímo přes USB.

ESP32-C3 patří mezi nové čipy s podporou Bluetooth a Wi-Fi a měly by nahradit starší verzi ESP8266. ESP32-C3 nabízí vyšší výkon a zároveň mnohem nižší proud během nejhlubšího spánku. Pouhých 5 uA.

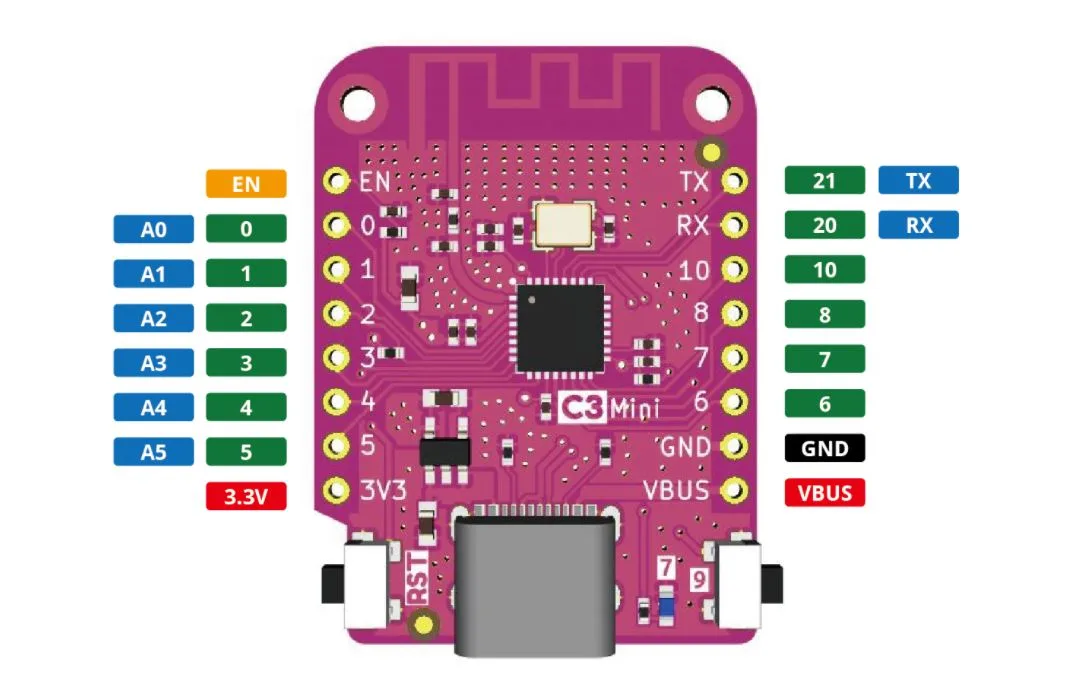

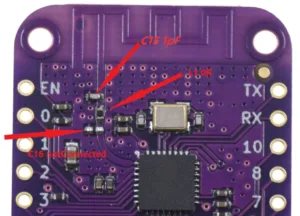

Na desce toho moc nenajdete – ESP32-C3 čip ve verzi FH4, což je verze se 4 MB FLASH. Integrovanou anténu na plošném spoji, LED, dvě mikrotlačítka (reset a boot), USB-C, kterým je deska napájena i programována a stabilizátor.

Ano, stabilizátor – je důležitá součástka zvláště, pokud chcete dosáhnout co nejnižší spotřeby.

Před následující částí článku bych chtěl připomenout, že samotné ESP32-C3 má vlastní spotřebu pouhých 5 uA a bez USB-UART převodníku, který tak nezvyšuje vlastní spotřebu desky, by LOLIN C3 mohla být velmi úsporná deska. Kdyby…

Použitý stabilizátor je totiž model ME6211C33, což je stabilizátor od firmy Microchip.

Cena je opravdu skvělá. Cca 0.1 USD (což je asi 2.3 Kč). Jenže:

Maximální výstupní proud je 500mA – to je dobrý, dostačující pro běžné projekty.

Úbytek napětí na regulátoru je 100mV/100mA a 200mV/200mA – což není pořád špatný, jen je třeba si na to, při návrhu zařízení, dát pozor.
Vlastní spotřeba je 40uA – a tohle je opravdu zabiják na první pohled slušného designu. Proboha proč? Proč někdo používá stabilizátor s vlastní spotřebou 40uA, když vlastní deska odebírá jenom 5uA?

Takový HT7833 má vlastní spotřebu pouhé 4 uA. Ano, je o trochu dražší (0.4 USD), ale deska by nakonec byla opravdu ultra úsporná.

No nic, co se dá dělat.

A jedna poznámka:

Pro nahrání kódu je potřeba dostat čip do DFU módu.

To provedete následující kombinací tlačítek.
Zmáčkněte tlačítko 9 a držte

Zmáčkněte RESET a následně pusťe.

Teď můžete 9 uvolnit.

A jste tam. Teď můžete do desky nahrát vlastní kód.

Desku můžete zakoupit na aliexpress za 4.96 USD s poštovným 0.42 USD.
https://www.aliexpress.com/item/1005004005736554.html

Dokumentace je dostupná na stránce https://www.wemos.cc/en/latest/c3/c3_mini.html
