Malé letadélko ovladané ESP8266 (modul ESP12) přes telefon. Všechno OpenSource.

Novinky27.04.2023
Autor: Petr Šrámek

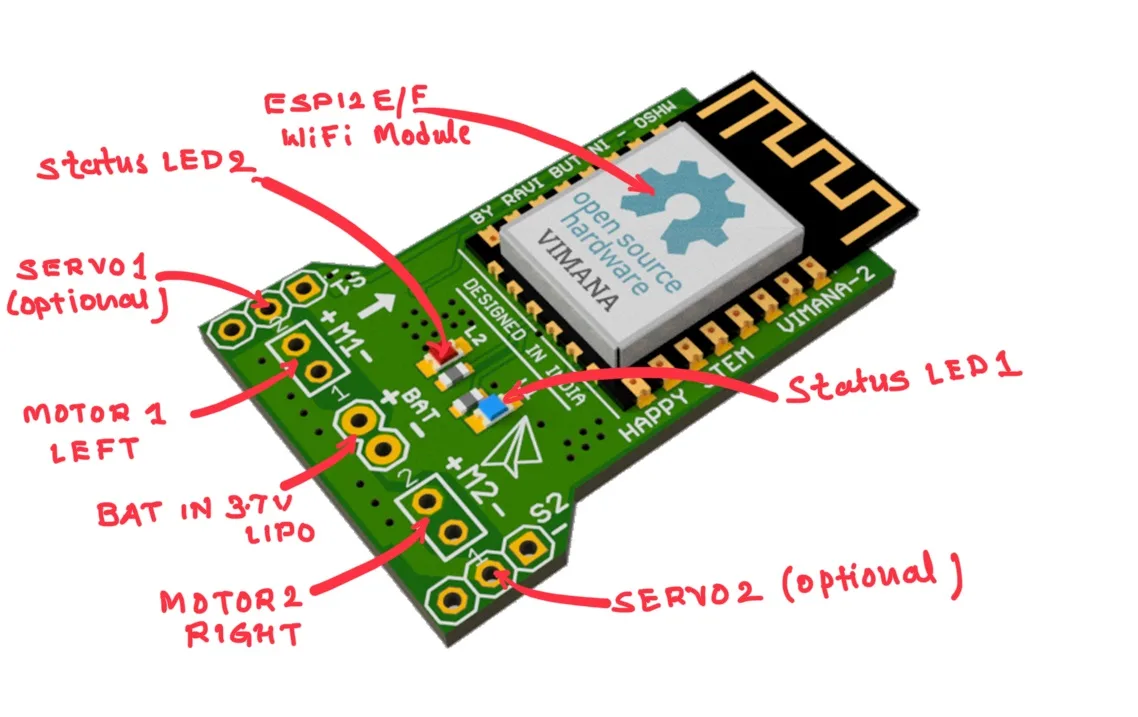

Označený plošný spoj letadélka s modulem ESP12, LED diodami a konektory pro motory

Pojďme si postavit malé RC letadélko, které můžeme ovládat přes telefon. O řízení se stará čip ESP8266 a celý projekt je OpenSource.

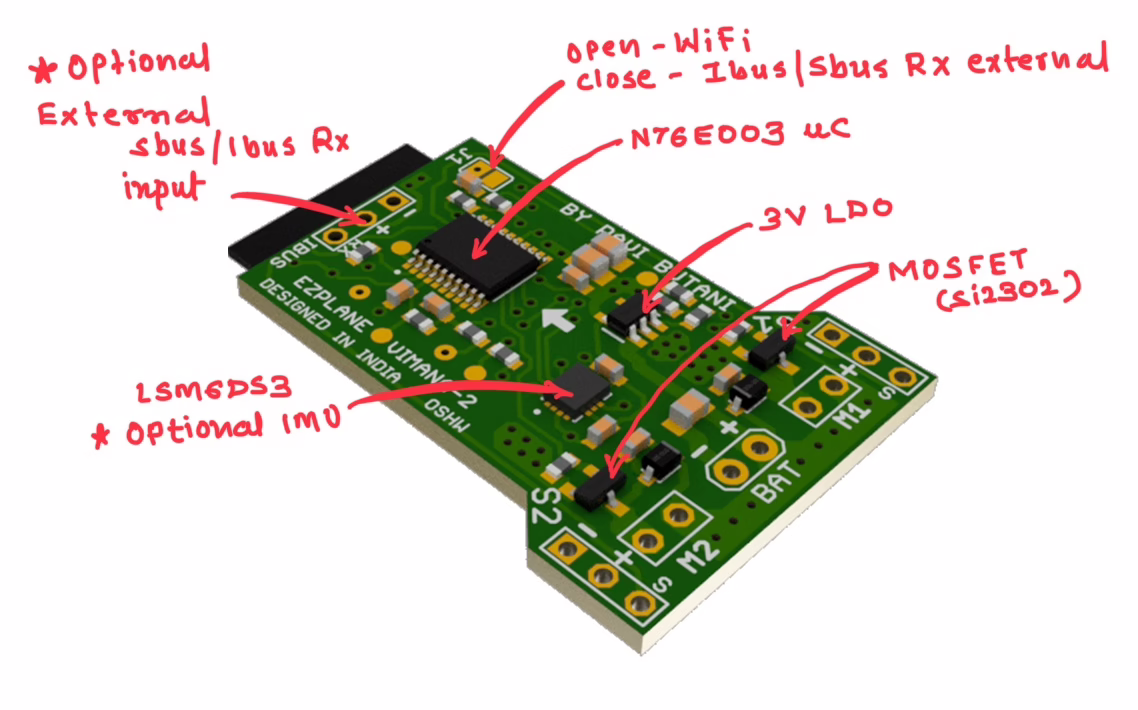

Plošný spoj řídicí elektroniky letadélka s modulem ESP12 a čipem N76E003

Přesně takový projekt vymyslel a zrealizoval Ravi Butani. Nenavrhl jenom plošný spoj, ale také firmware (kód) pro ESP8266 a také aplikaci pro ovládání letadélka.

Jak jsem zmínil, o řízení se stará ESP8266 v modulu ESP12 spolu s čipem N76E003 (1T-8051 based series MCU, offers 18 KB Flash ROM, configurable Data Flash and 1 KB SRAM). ten řídí dvojci tranzistorů, které se starají o levý a pravý motor RC letadla. Na desce je ještě osazen 6-osý IMU – akcelerometr a gyroskop.

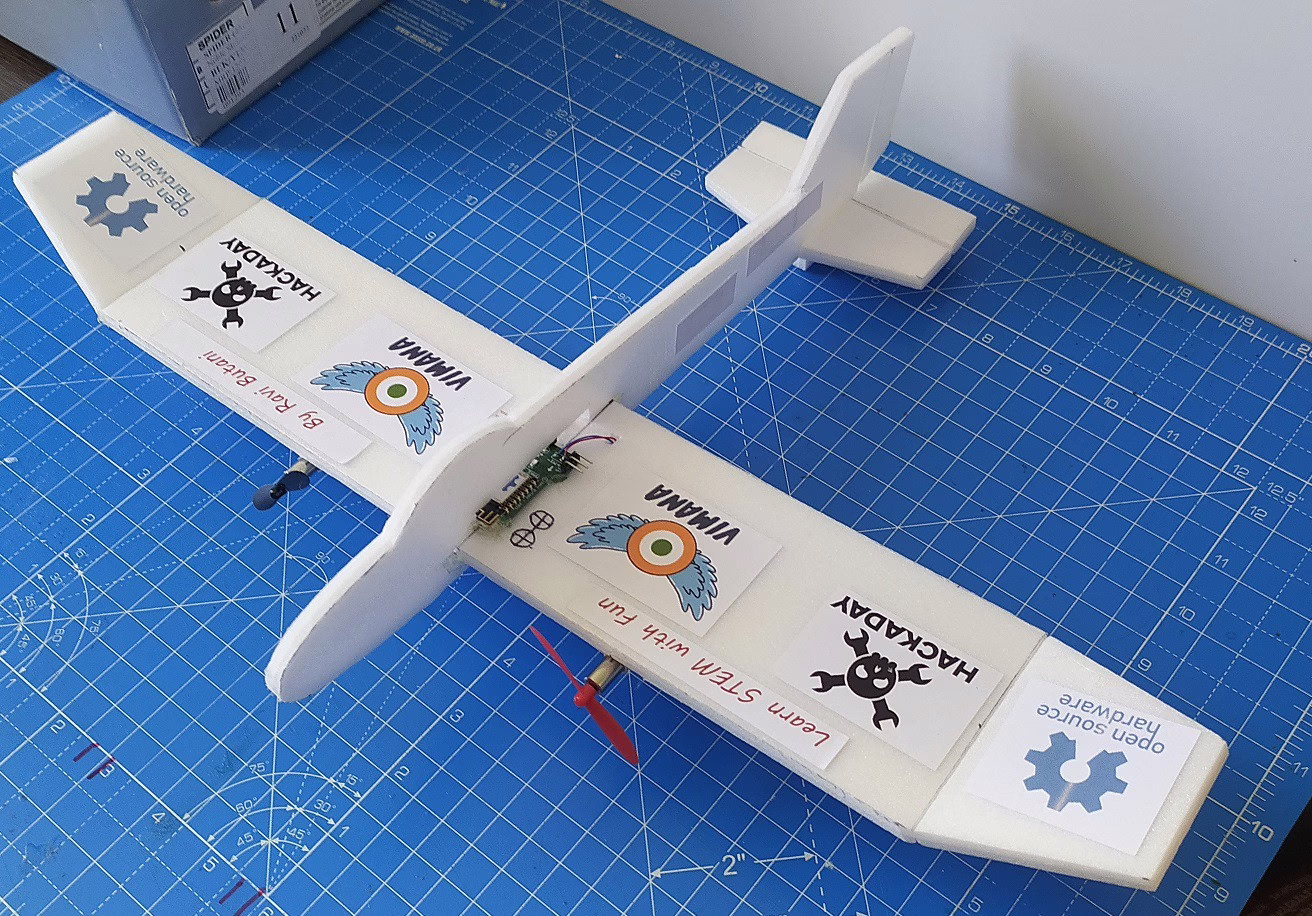

3D model malého letadélka Vimana na modré podložce

Celý projekt byl zveřejněn na hackaday.com

a zdrojová data jsou na github. (firmware pro ESP8266, N76E003, aplikace pro telefon, výrobní podklady).
