Mám 7.5″ ePaper a nevím do čeho jej dát tak, aby to vypadalo pěkně. Čtyři řešení.

S rostoucí popularitou ePaper/eInk displejů roste i počet dotazů do čeho tyto elektronického papíry, na kterých můžete zobrazit od fotek, přes data z meteostanice nebo FVE až po kalendář, usadit tak, aby to bylo hezké.

A proč zrovna 7.5″? Při velmi slušných rozměrech nabízí i adekvátní rozlišení a navíc i skvělou cenu. 7.5″ verze nabízí jak barevné roložení černá-bílá, tak jsou dostupné i verze bílá-černá-červená nebo bílá-černá-žlutá verze.

Geek verze – 3D tisk

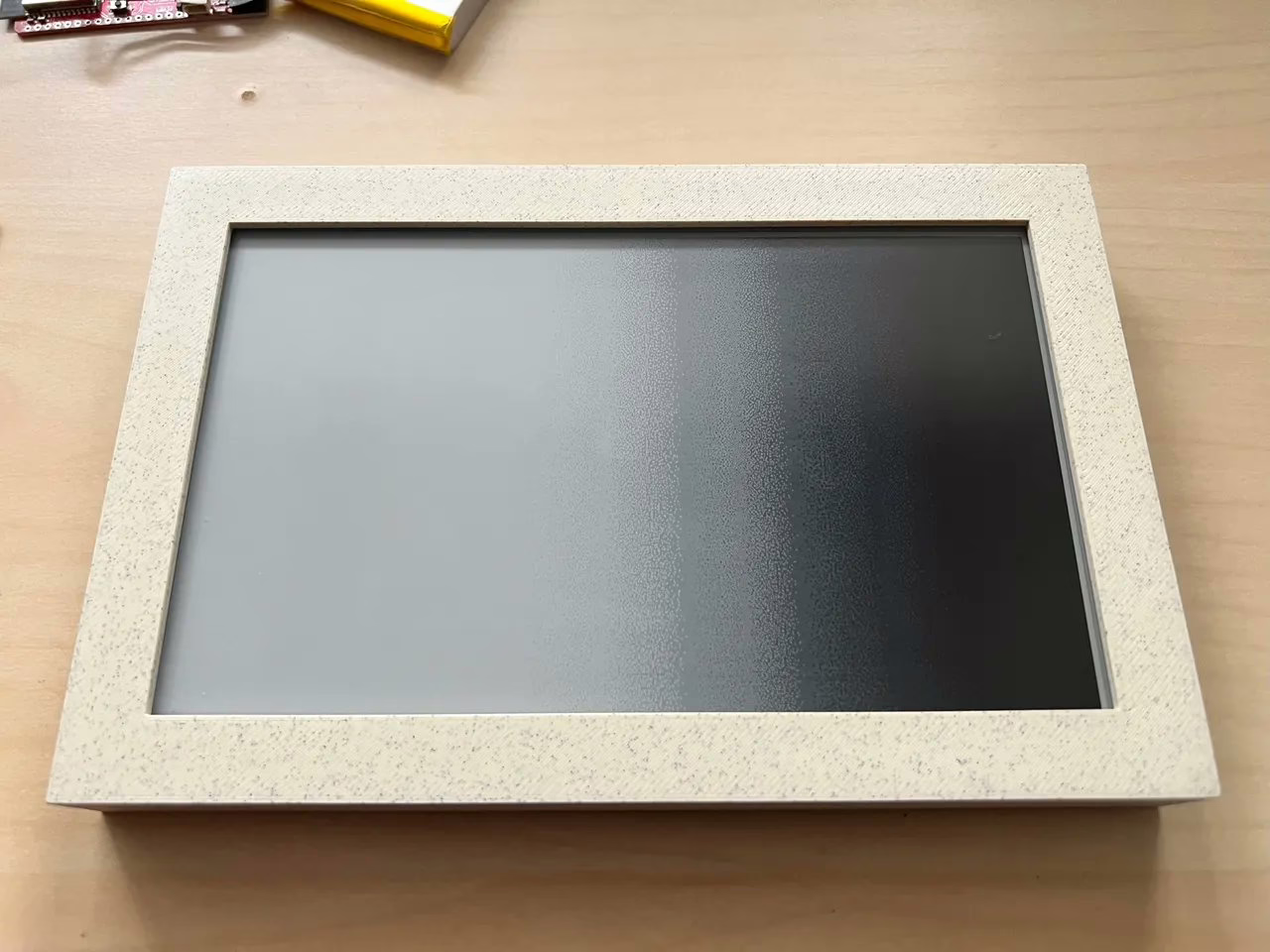

Kdo má možnost tisknout na 3D tiskárně, určitě je to jedna z možností a pokud to opravdu umíte (ladit Z osu), může to vypadat i skvěle. Výhoda i barva, záleží na vás jakou vyberete a navíc ePaper tam přesně padne.

STL na povedené rámečky
https://www.printables.com/cs/model/567483-simple-frame-for-75-epaper-display
https://www.printables.com/cs/model/541552-ramecek-pro-epaper-75-waveshare-i-good-display-v1
https://www.printables.com/cs/model/667506-75-epaper-frame-with-angled-base

Fajnšmekr verze – na míru udělaný rámeček

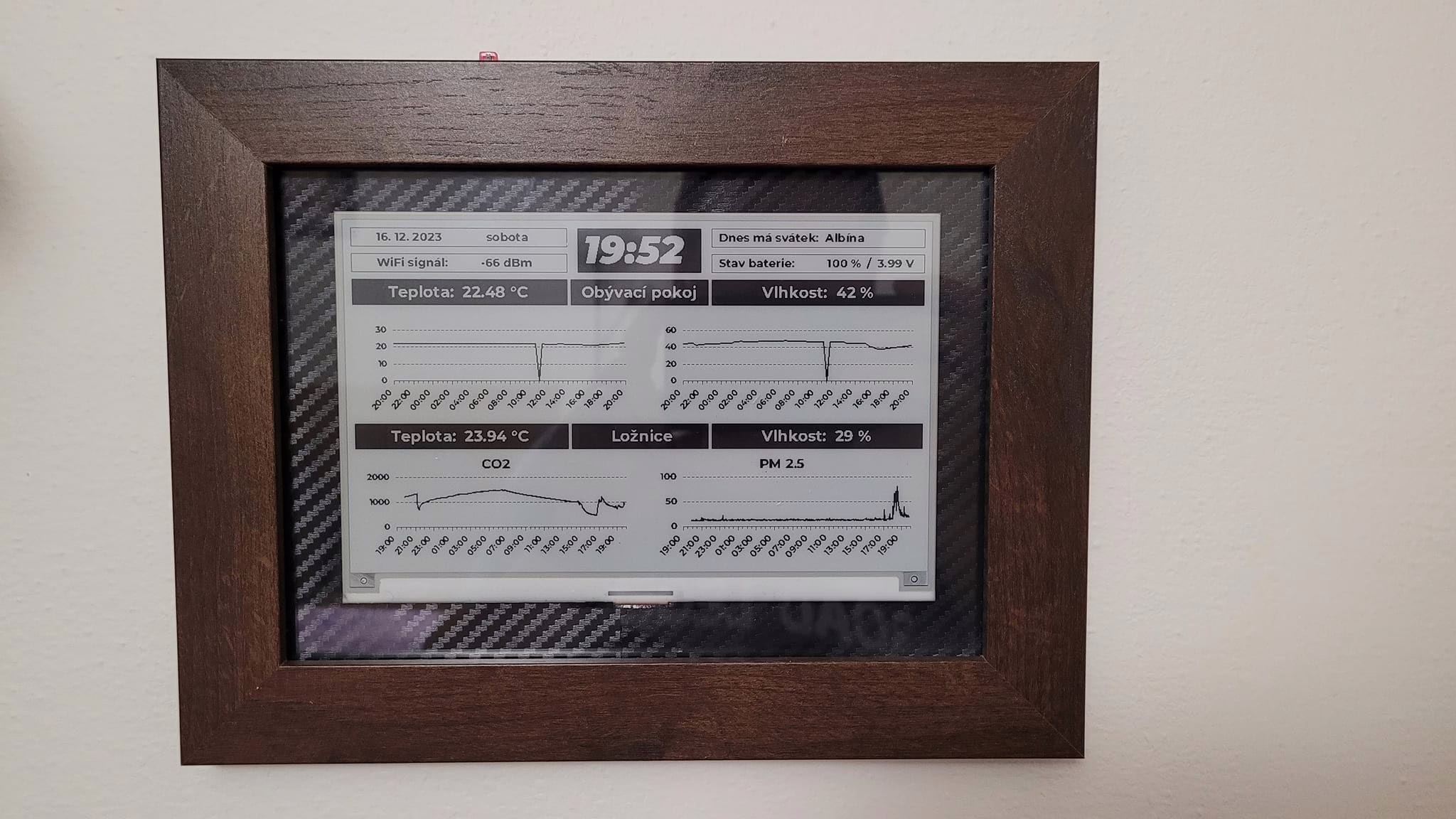

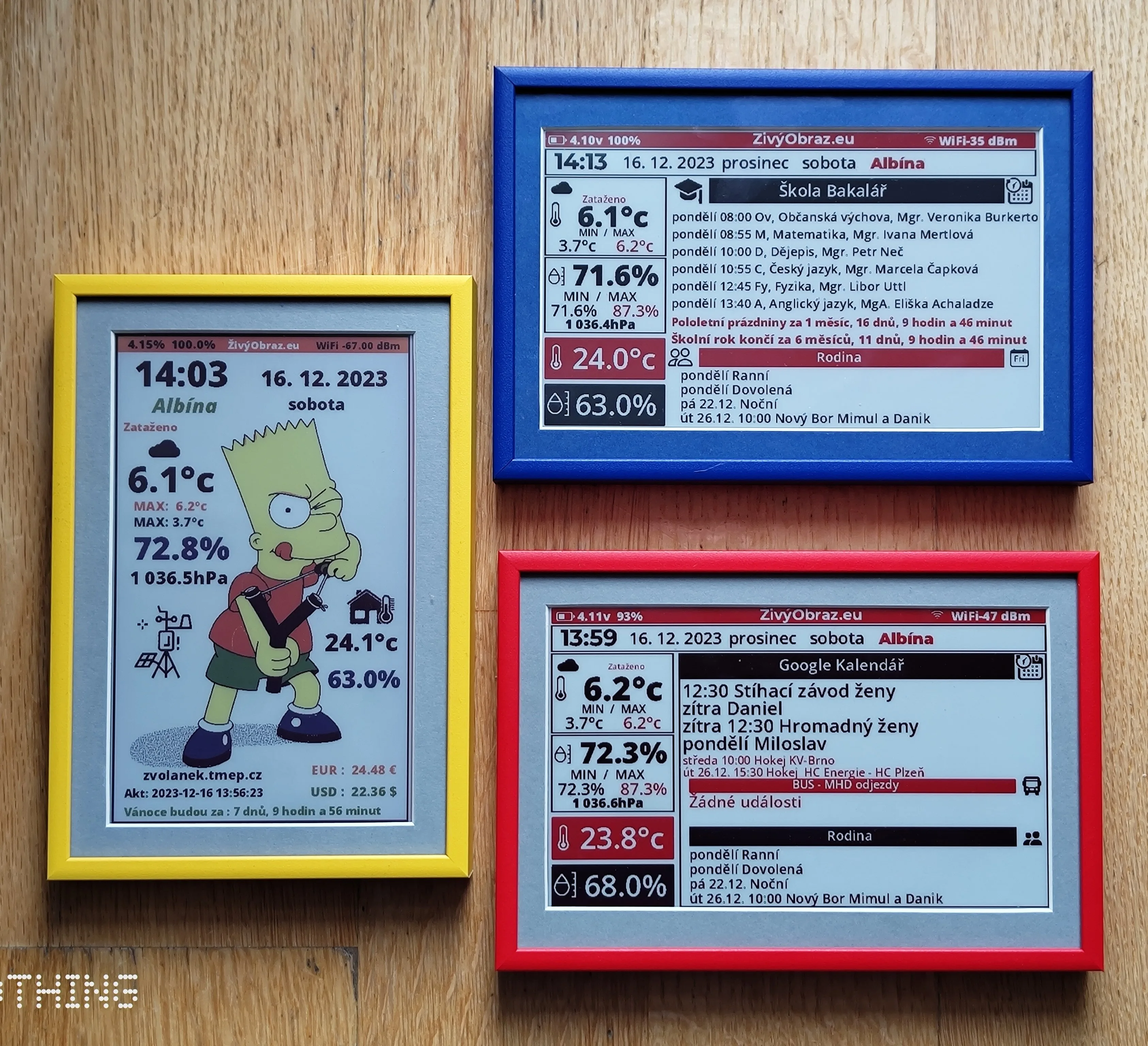

Máte-li rádi kov, můžete si rámeček uříznout na míru. Stejně jako @JosefZvolanek


Low-cost verze od Ikea

Poslední možností je využití už existujících fotorámečků. Třeba série Ribba od Ikea (ta hlubší verze, aby se tam vešla baterka a řídící elektronika).

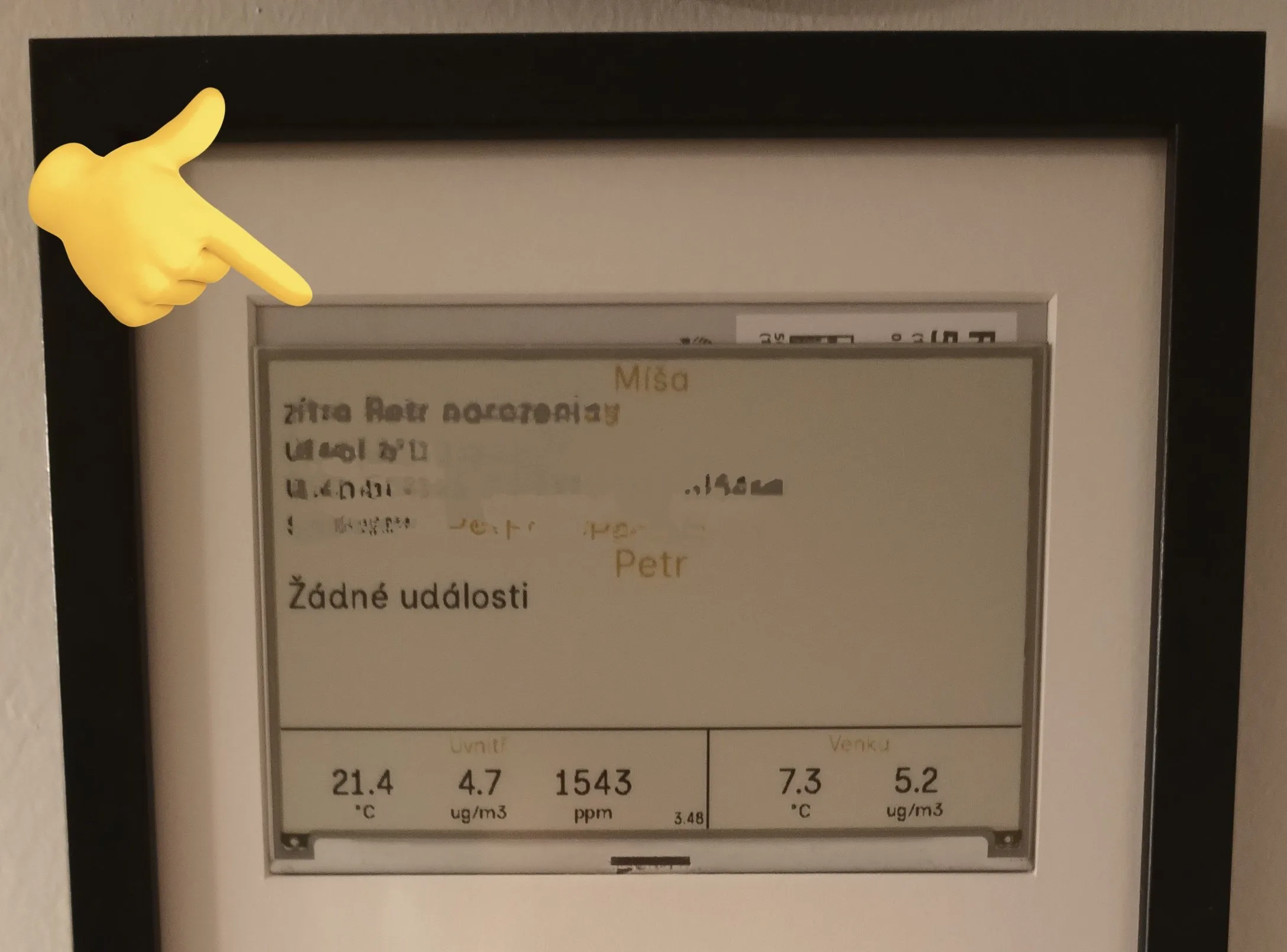

Při koupi 13x18cm není vidět celý ePaper – otvor je 9x14cm (aktivní plocha ePaperu pro 7.5″ je 163.2 x 97.72 mm). U této verze stačilo zaříznout paspartu a bylo hotovo. Vyrobit si novou paspartu můžete také v rámařství. Nebo si jen kupte vysokogramážní papír (čtvrtku) a vyřízněte si paspartu dle svých potřeb.

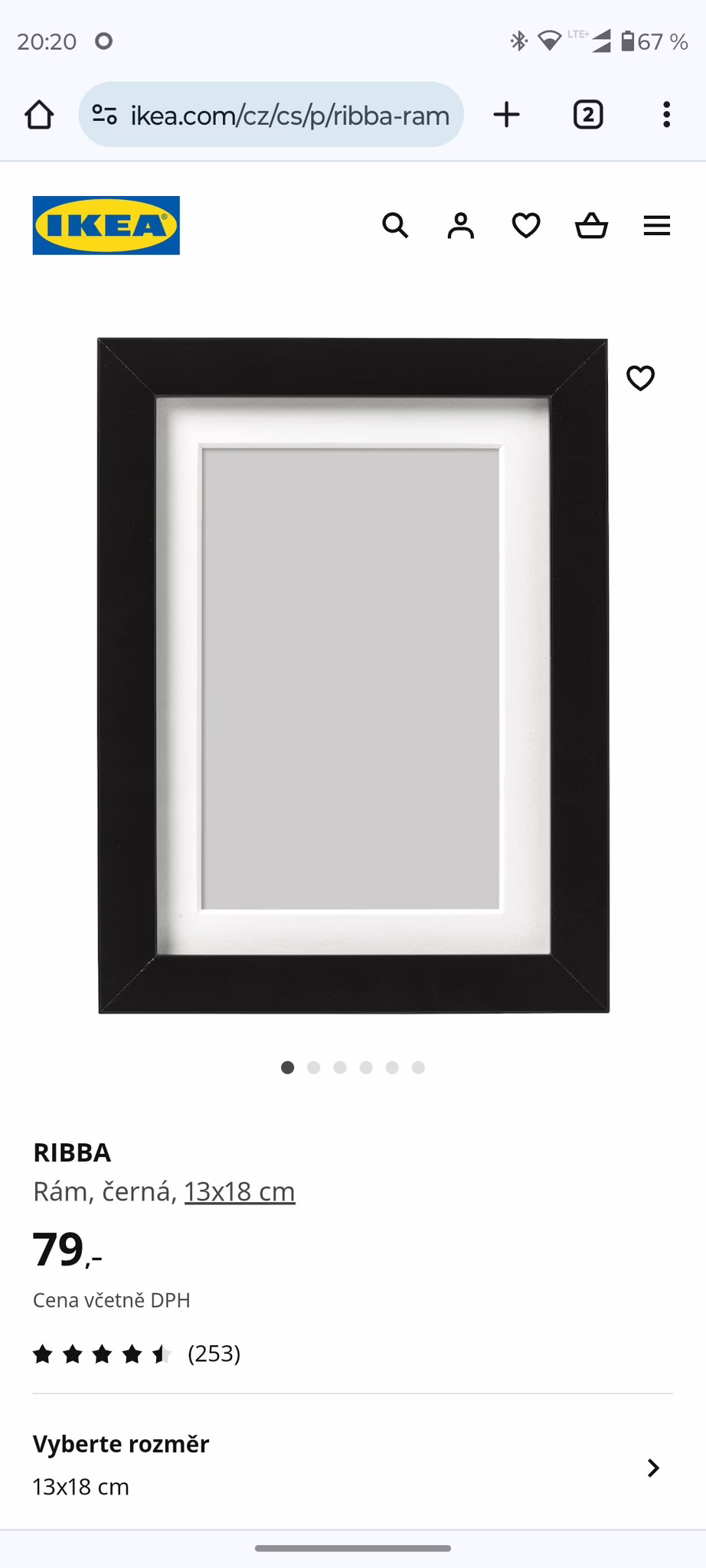

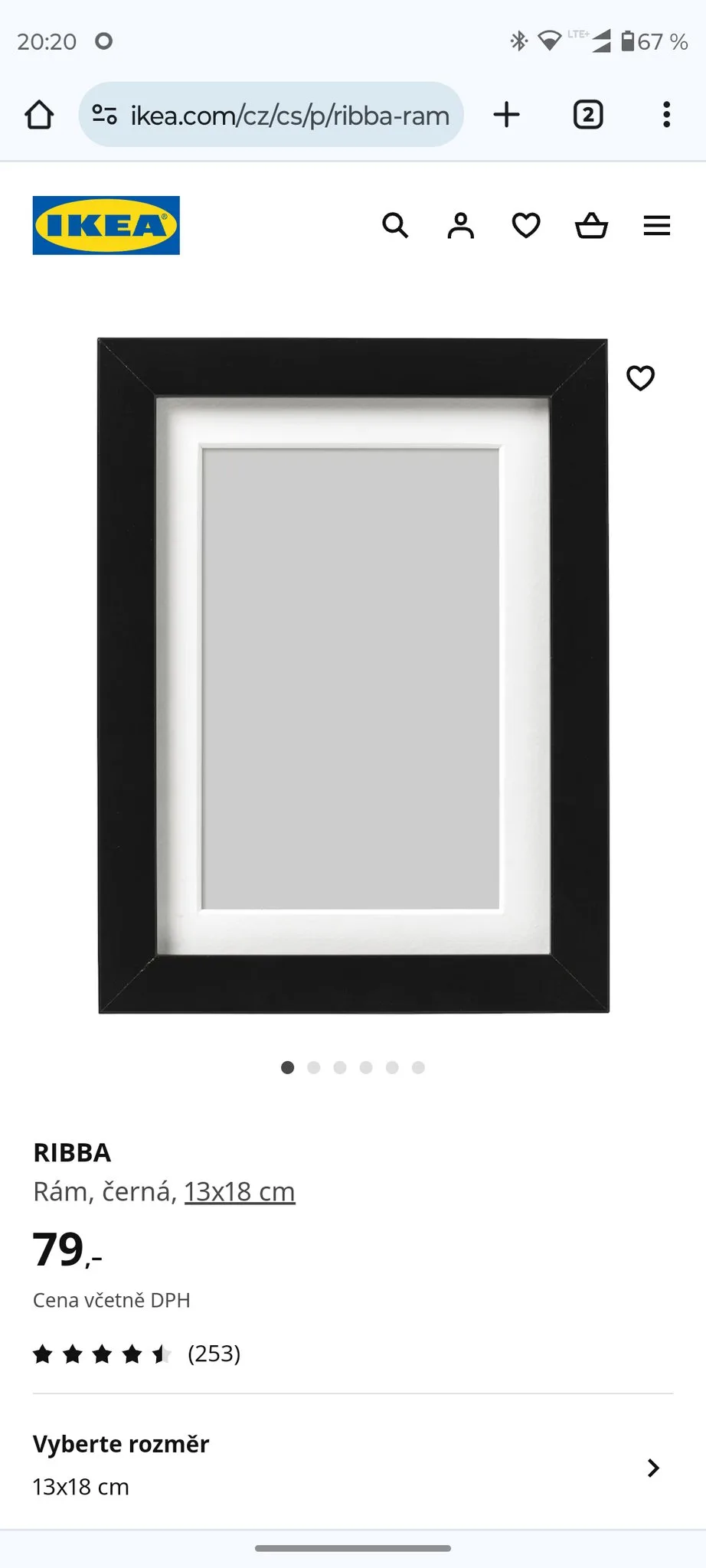

Verze 13x18cm https://www.ikea.com/cz/cs/p/ribba-ram-cerna-50378448/

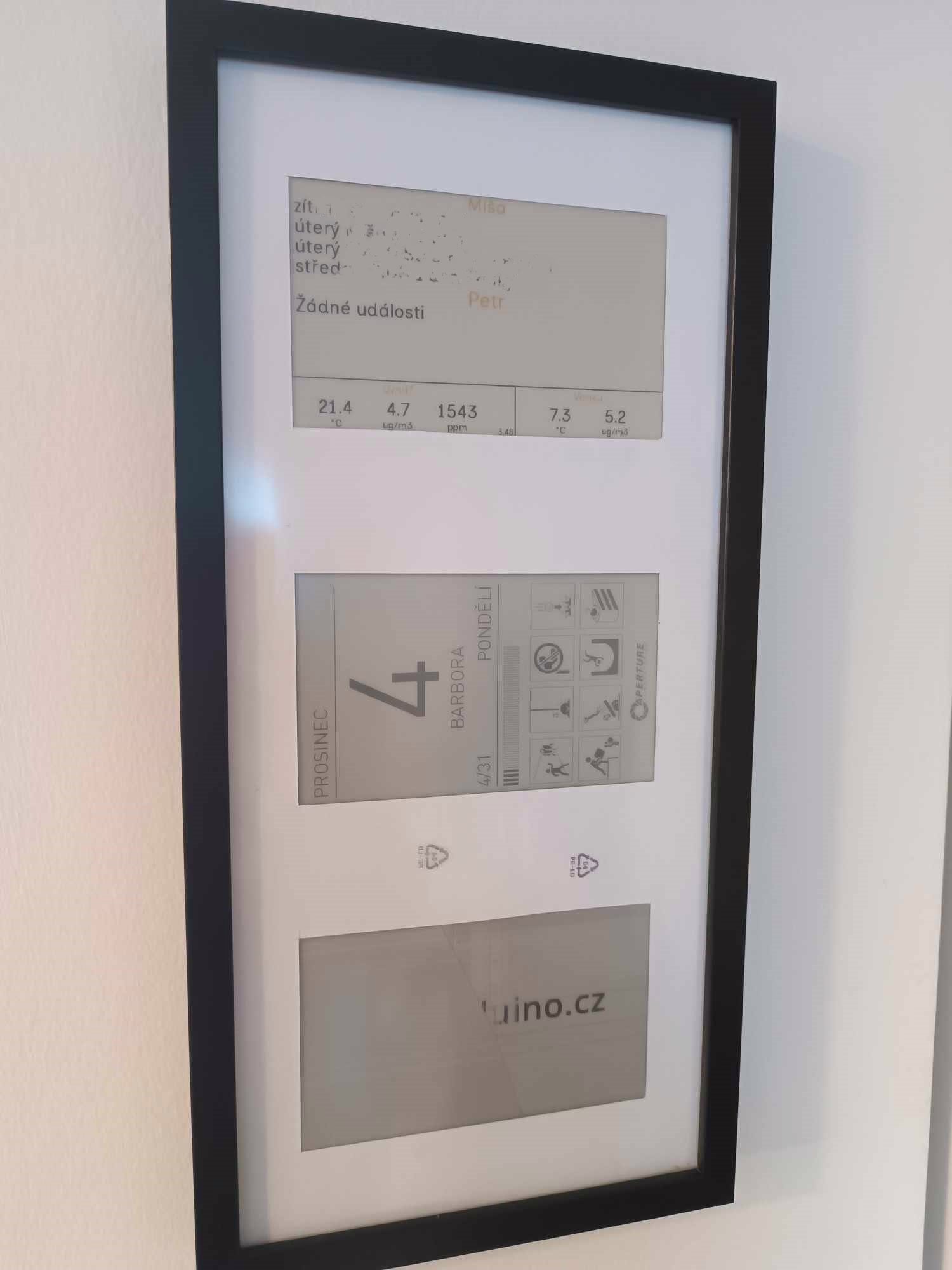

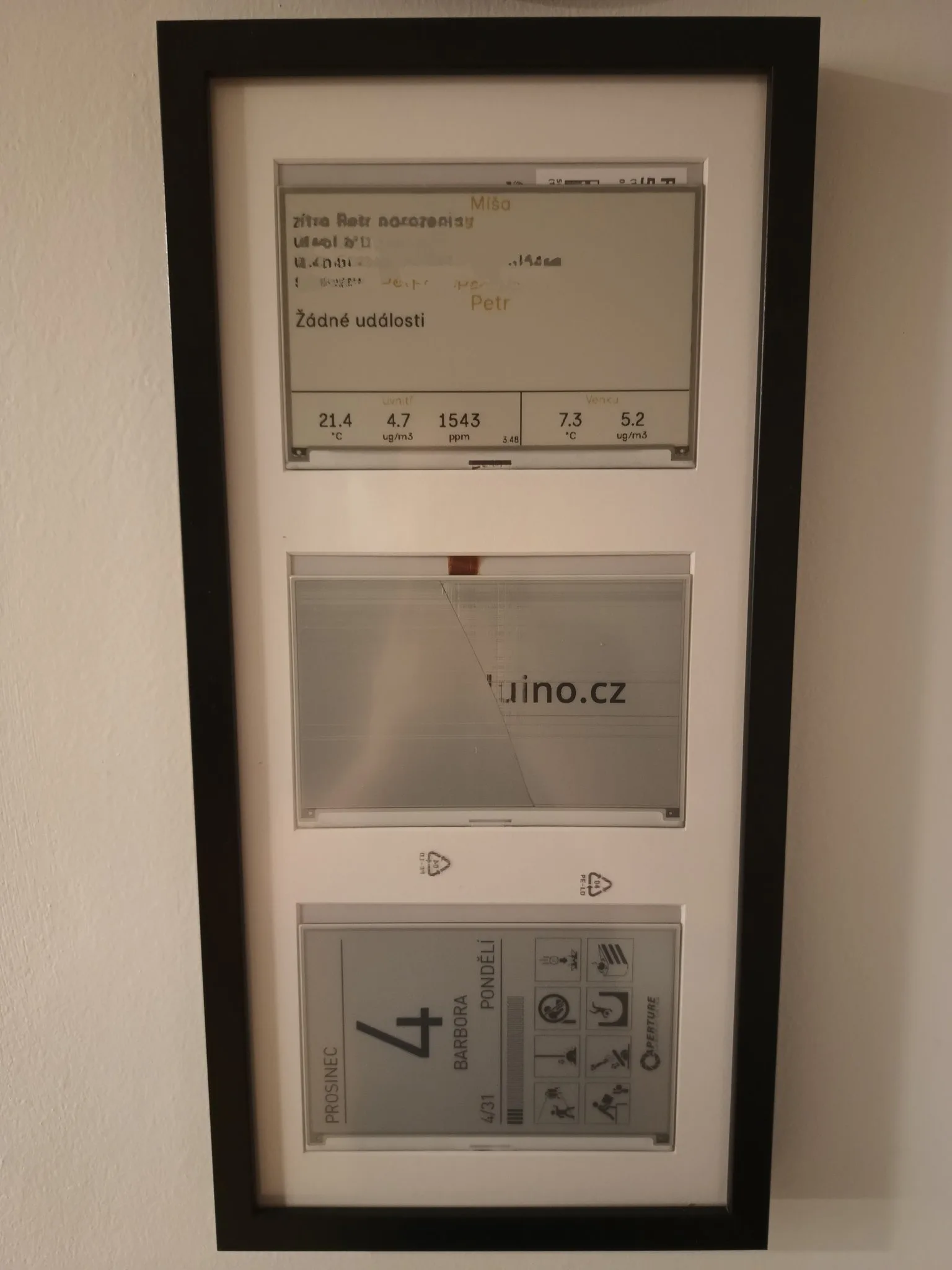

Pokud chcete mít více ePaperů v jednom rámečku, nabízí se možnost použít trojrámeček.

Ikea má k dispozici jen tuto verzi s otvorem v paspartě 12x17cm, což je více než je aktivní plocha ePaperu 163.2×97.72 mm.

Zde už nezbyde nic jiného, než si paspartu vyrobit novou – v rámařství nebo z vysokogramážního papíru sám doma. 1cm tam totiž přebývá.

Odkaz na trojrámeček https://www.ikea.com/cz/cs/p/ribba-ram-cerna-60378462/

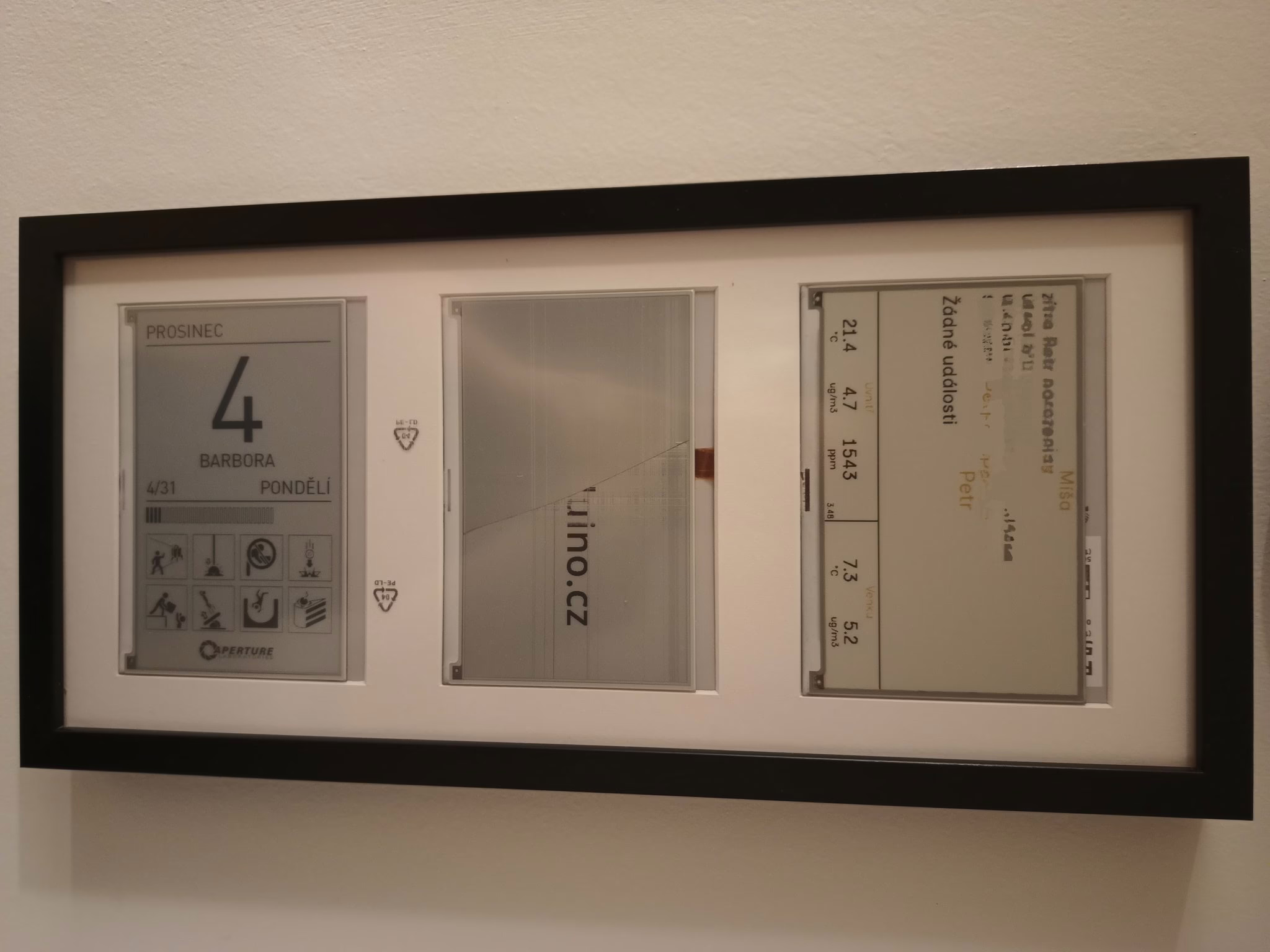

Upravenou paspartu můžete vidět níže

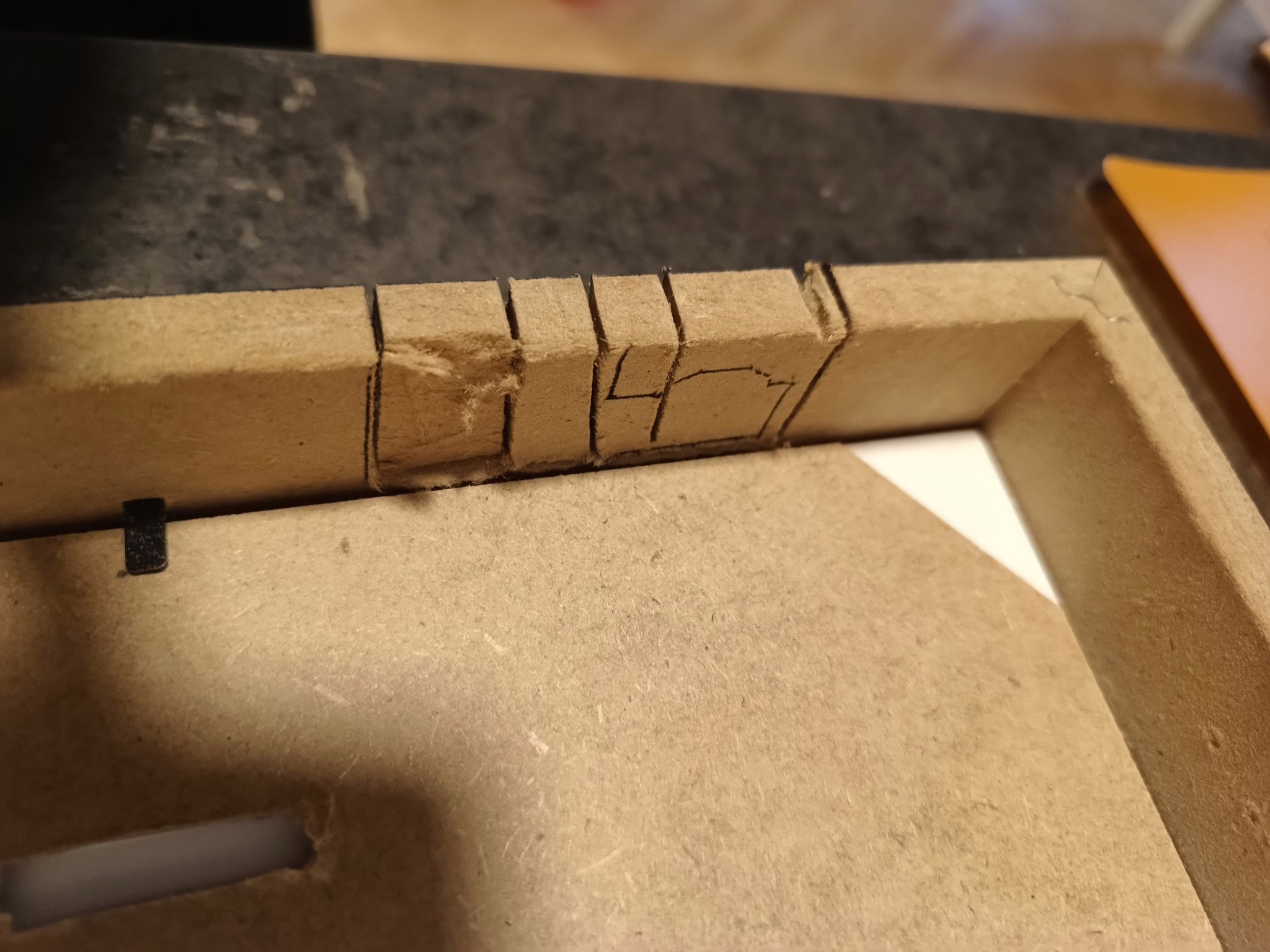

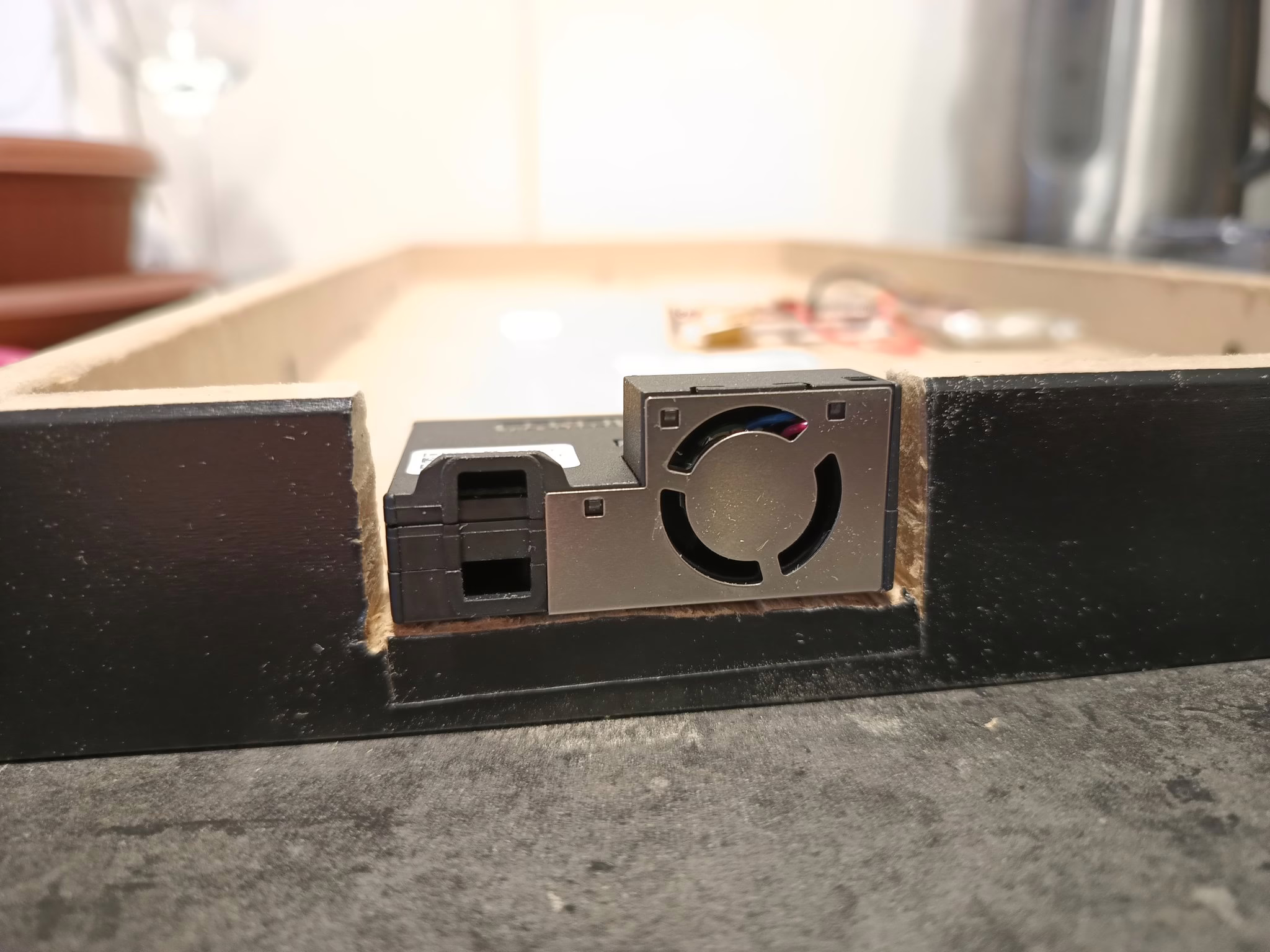

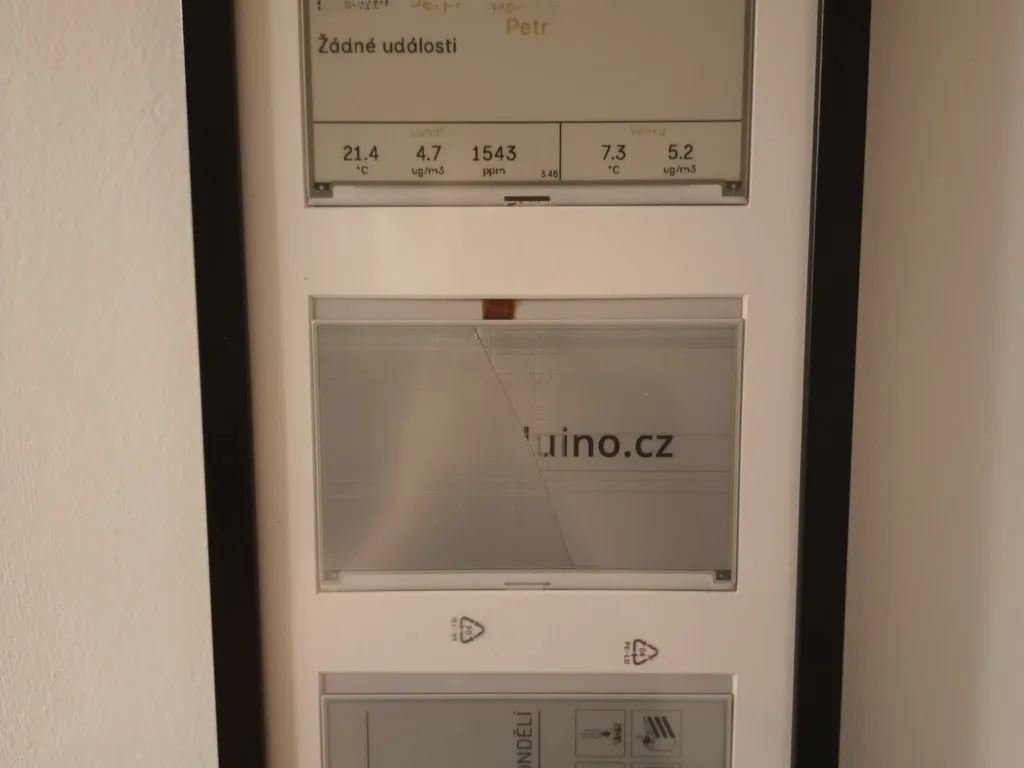

Další výhodou těchto levnějších rámečků z Ikea je i to, že jejich úprava není moc náročná. Například níže vidíte pokus o vytvoření otvoru pro čidlo kvality vzduchu SEN5x. Stačí pilka a nůž, kterým budete vylamovat jednotlivé kusy. Finální úpravu můžete řešit 3D tiskem.


Jak to mají další bastlíři

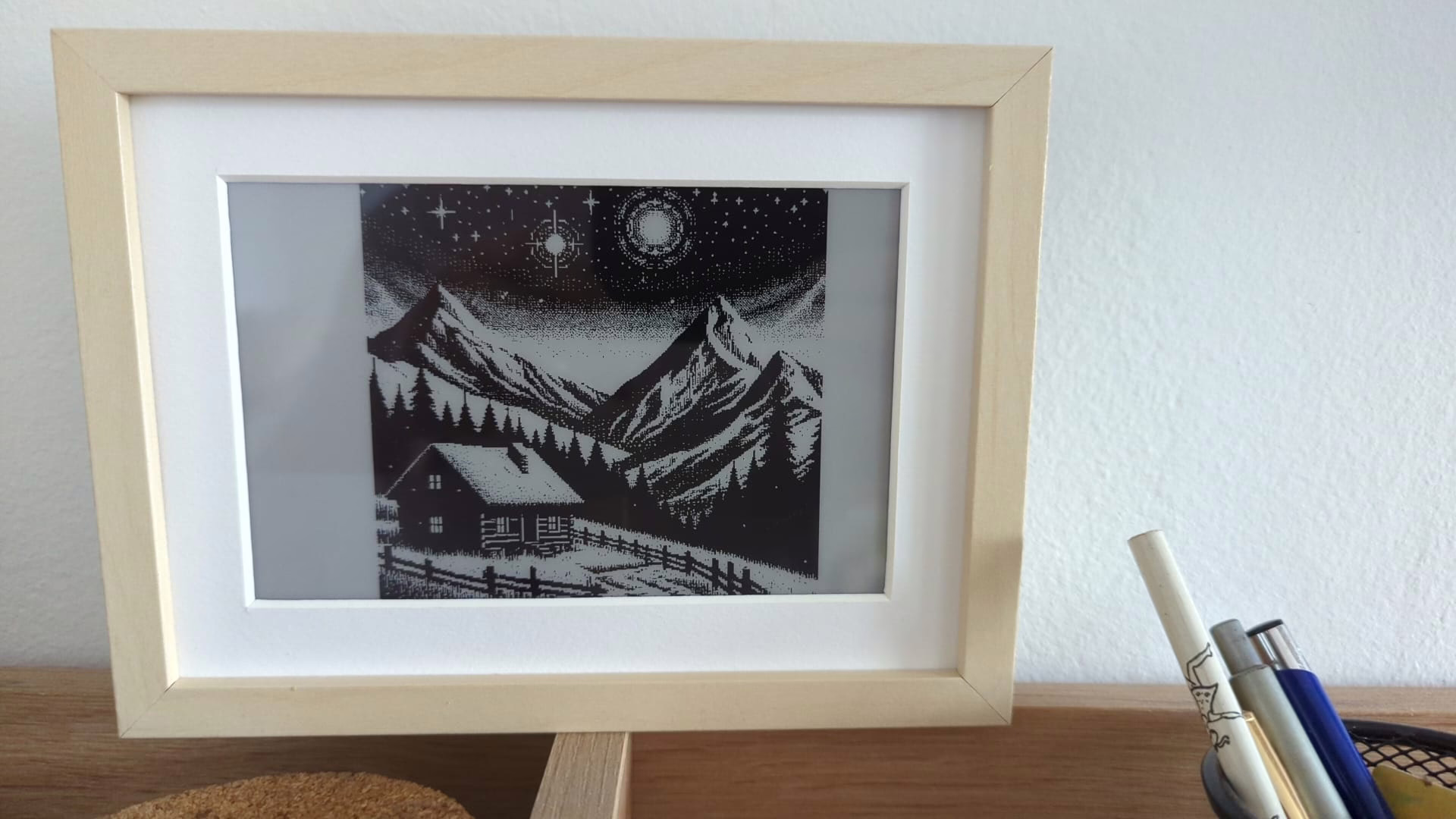

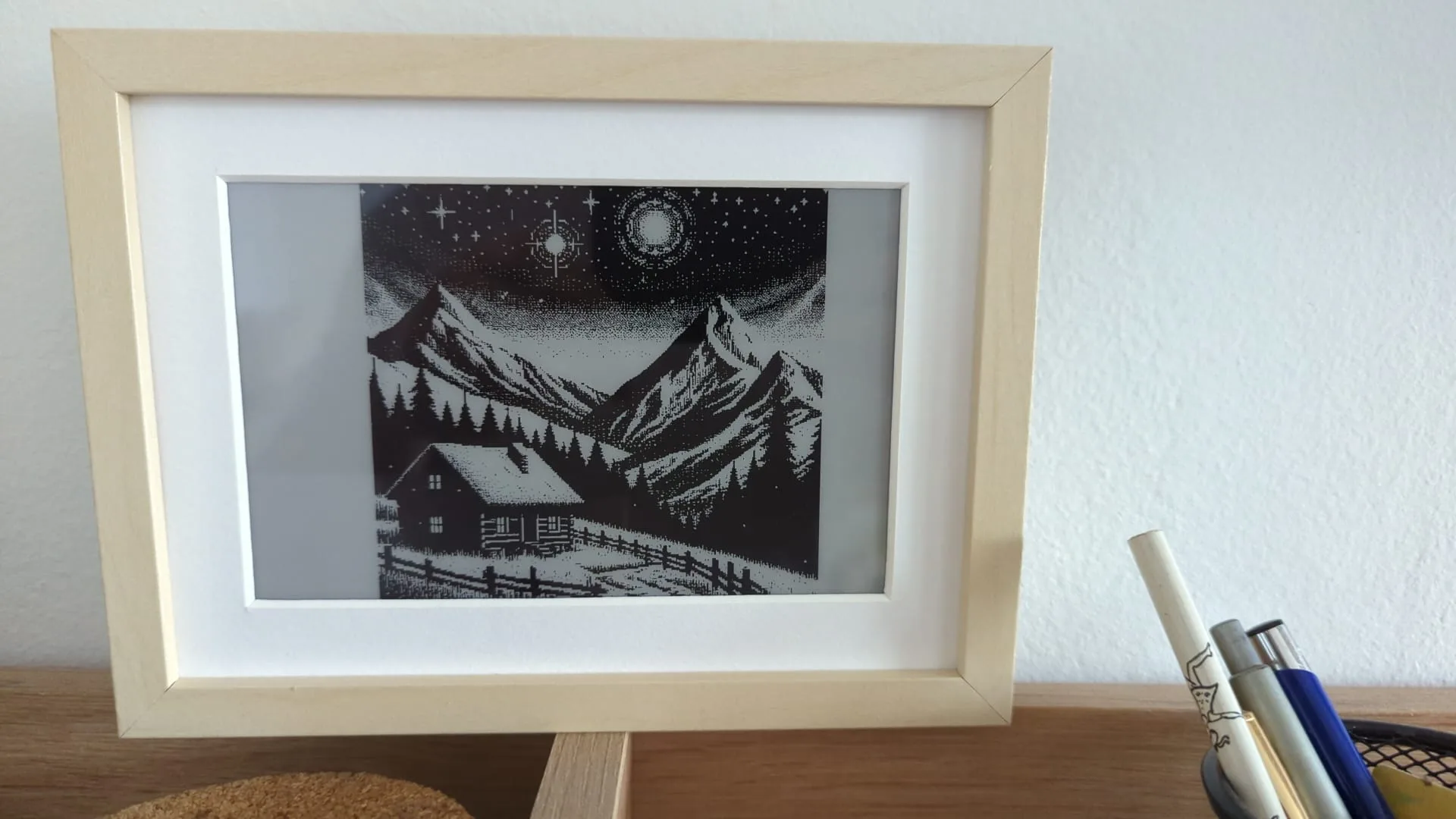

Kevinar použil rámeček z Bauhausu https://www.bauhaus.cz/fotoramecek-27686551

Kde je koupit

7.5″ 800×480 ePaper displej Grayscale – https://www.laskakit.cz/good-display-gdey075t7-7-5–800×480-epaper-displej-grayscale/

7.5″ 800×480 ePaper červený displej – https://www.laskakit.cz/good-display-gdey075z08-7-5–800×480-epaper-cerveny-displej/

Co tam zobrazit

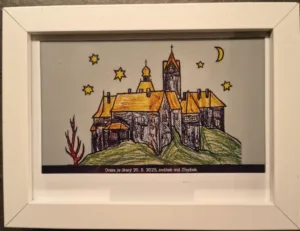

Kromě zobrazení vlastních údajů nebo ikon – vlastní FW – můžete využít i projekt https://zivyobraz.eu/. Tato služba umožňuje skrze webové rozhraní „naprogramovat“ co se bude na ePaperu zobrazovat – kalendář (google i apple), data z meteostanice, fotografie, kurzy měn, stavové informace, vlastní vámi zasílané hodnoty, předpověď počasí a mnoho dalšího.
