Meření proudu Hallovým čidlem a ATmega328P

Novinky10.03.2021
Autor: Petr Šrámek

Nedávno jsem hledal projekt měření proudu a narazil jsem na tento projekt, který byl navíc publikován v časopise Praktická elektronika.

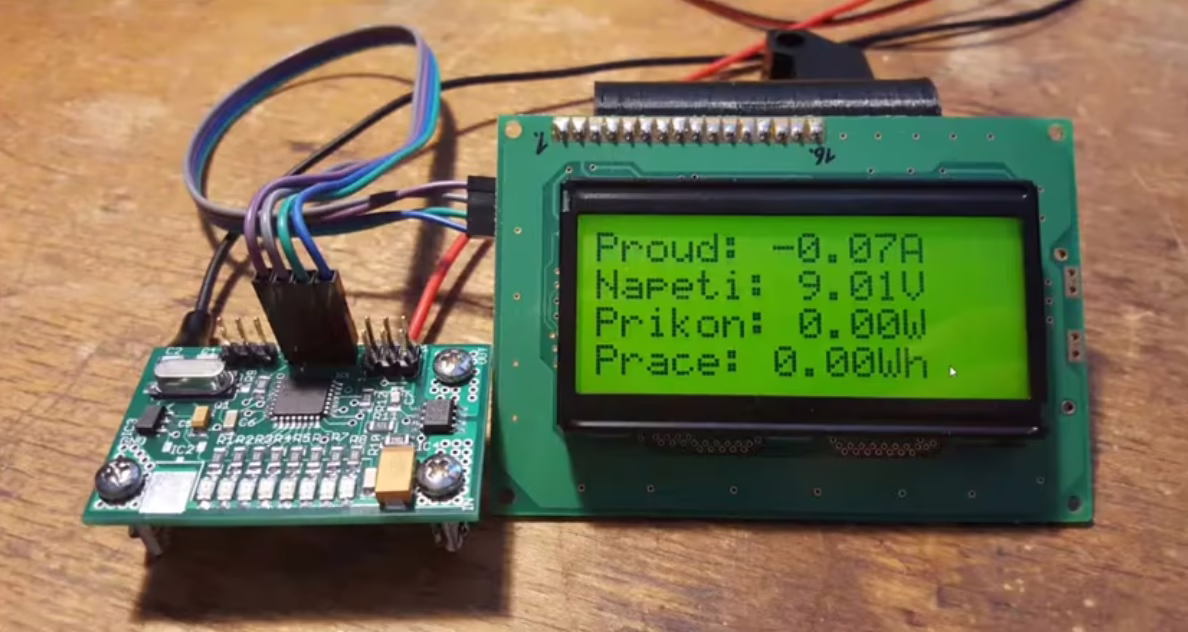

Lukáš navrhl vlastní desku, kde použil Hallovo čidlo pro měření proudu ACS712, mikrokontrolér ATmega328P pro převod napětí z čidla na měřený proud, 8 indikačních LED a také čtyřřádkový LCD (4×20), kde najdete měření napětí, proud, příkon a práci.

Projekt byl zveřejněn i v časopise Praktická elektronika 1/2017. Napájecí napětí zařízení je od 8 do 25V, vlastní odběr je okolo 30mA, rozsah měřeního proudu je +-20A, rozsah měřeného napětí 0 – 30V a zařízení kromě použití LCD také může posílat údaje skrze UART.

Ke stažení je i balík dat, kde najdete zdorjová data (Eagle CAD) a firmware (hex soubor).
Projekt najdete na https://www.sakul.cz/mereni-proudu-pe1-2017/n/
