Multimetr, generátor a osciloskop v jednom zařízení, které se vejde do ruky? Zní to skvěle, ale je to opravdu tak skvělé? Otestoval jsem FNIRSI DST-210 po praktické stránce. Jak je při měření rychlý? A dá se s ním jednoduše pracovat, když umí tohle všechno?
Aktualizace: Jiří Dobrý na to mrknul a …. nic moc. Aktualizace na konci článku.
Produktů značek FNIRSI jsem vyzkoušel už několik a ne všechny dopadly dobře.
Kapesní USB-C regulovatelný zdroj DPS-150 s výkonem až 150W.
Vyzkoušel jsem USB tester FNIRSI FNAC-28.
Recenze pájecího pera FNIRSI HS-02A.
Vyzkoušel jsem FNIRSI DMC-100. Klešťový multimetr.
Toto review mohlo vzniknout jen díky vám – za hlasy v soutěži Cena bastlířů a nákupům skrze affil linky na Alza.
Co tohle zařízení?
Zařízení 3v1 o velikosti běžného multimetru, to je FNIRSI DST-210. Kombinuje
- multimetr s možností měření AC/DC napětí (AC do 750V, DC pro 1000V), AC/DC proudu (AC do 9,999A, DC do 9,999A), odpor, kapacitu, frekvence nebo diodový test
- generátor signálu se 13 typy signálů s frekvencí až 50 kHz (14.2. 2026 – to bohužel není pravda, viz níže), duty cyclem a možností nastavení amplitudy od 0,1 do 3V.
- osciloskop se vzorkovací frekvencí až 48 Msps, analogovou šířkou pásma až 10 MHz, 1MR vstupní impedancí, přepínatelnou sondou 1x a 10x, citlivostí 10mV až 10V na dílek, nastavitelný trigger (auto, manual, single), časovou základnou od 50ns do 20s a automatickým měřením – minimum, maximum, průměr, peak-to-peak, frekvence, perioda nebo duty-cycle
Všechny tyto údaje jsou zobrazeny na 2.8″ TFT displeji a tento 3v1 má vnitřní nabíjecí baterii s kapacitou 3000 mAh.
Baterie se nabíjí skrze USB-C, který slouží zároveň i pro aktualizaci FW DST-210 i pro přenos dat do počítače.
Multimetr
Měření napětí a diodový test je poměrně rychlý, což je vidět z videa (na konci článku) v porovnání s multimetrem značky Keysight. Trochu pomalejší je v případě měření odporu či zkratu.
Multimetr nabízí i možnost automatické identifikace měření. I tato auto volba je poměrně rychlá a multimetr zjistí, co se má měřit.
Při změně volby na měření proudu v mA a měření proudu v A se na displeji zobrazí notifikace o nutnosti změnit svorky.
Při dlouhém stisku tlačítka Mode se zobrazení přepne z údajů na grafické zobrazení. Krátké přepnutí tlačítka Mode přepíná mezi multimetrem, generátorem signálu a osciloskopem.
Krátké stisknutí tlačítka Enter přepíná mezi DC a AC měřením jak pro napětí, tak i pro proud.
Měřící kabely jsou tvrdší, ne moc poddajné a dost možná v budoucnu ztvrdnou. Špičky měřících kabelů jsou ale velmi ostré.
Generátor signálu
Generátor má 13 přednastavených typů signálů, které umí generovat s napětím od 0,1 do 3V. Lze u nich změnit frekvence u některých i duty cycle.
A tady je první nefunkčnost FNIRSI DST-210.
Generátor neumí generovat rychlejší signál než je 1 kHz. Maximum, dle dokumentace, je ale 50 kHz. To je velká škoda. Snad to výrobce brzy opraví v další aktualizaci FW.
Další věc, která nefunguje je zpět skrze dlouhý stisk tlačítka Auto. To funguje pouze v případě, kdy chcete opustit podmenu – nastavení waveformy (frekvence, amplituda popřípadě duty-cycle), ale pro návrat z generátoru do osciloskopu už nefunguje.
Pro přepnutí z generátoru do osciloskopu (tedy vrátit se zpět) je nutné zmáčknout tlačítko Mode, tím se dostanete do multimetru a opětovným zmáčknutím do osciloskopu. To je další věc, která lze opravit SW aktualizací.
Osciloskop
Ovládání osciloskopu při těch pár tlačítkách je… složitější, ale ne nemožné.

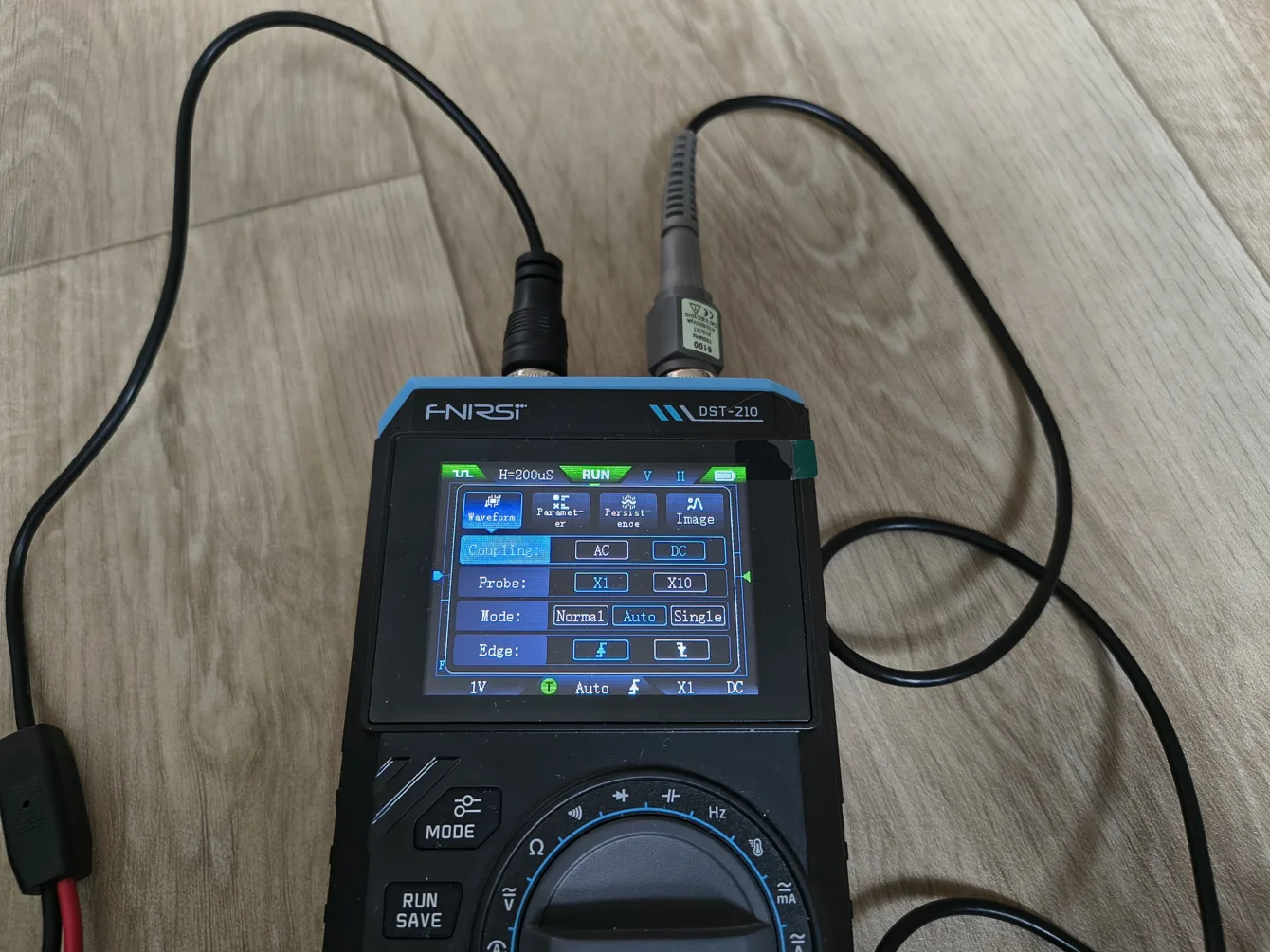

Dlouhým podržením tlačítka Mode přejdete do nastavení – AC/DC coupling, nastavení sondy (1x/10x), nastavení triggeru.
Krátkým stisknutím tlačítka Enter přejdete do nastavení časové osy, rozlišení, posun signálu, nastavení hodnoty triggeru.
Dalším nalezeným problém je dlouhý stisk tlačítka Auto. To, i dle dokumentace, přejde do automatického nastavení. Toto automatického nastavení ale nelze nijak přeskočit, dokud neskončí, a to trvá i několik minut. Nepomáhá ani stisknutí vypínacího tlačítka.
Aktualizace FW
FW DST-210 můžete pohodlně aktualizovat skrze USB-C.
- vypněte multimetr/osciloskop/generátor
- stiskněte tlačítko Mode a tlačítko napájení, poté připojte USB-C kabel k počítači.
- DST-210 vytvoří flash disk na který přetáhnete novější
Celkové hodnocení

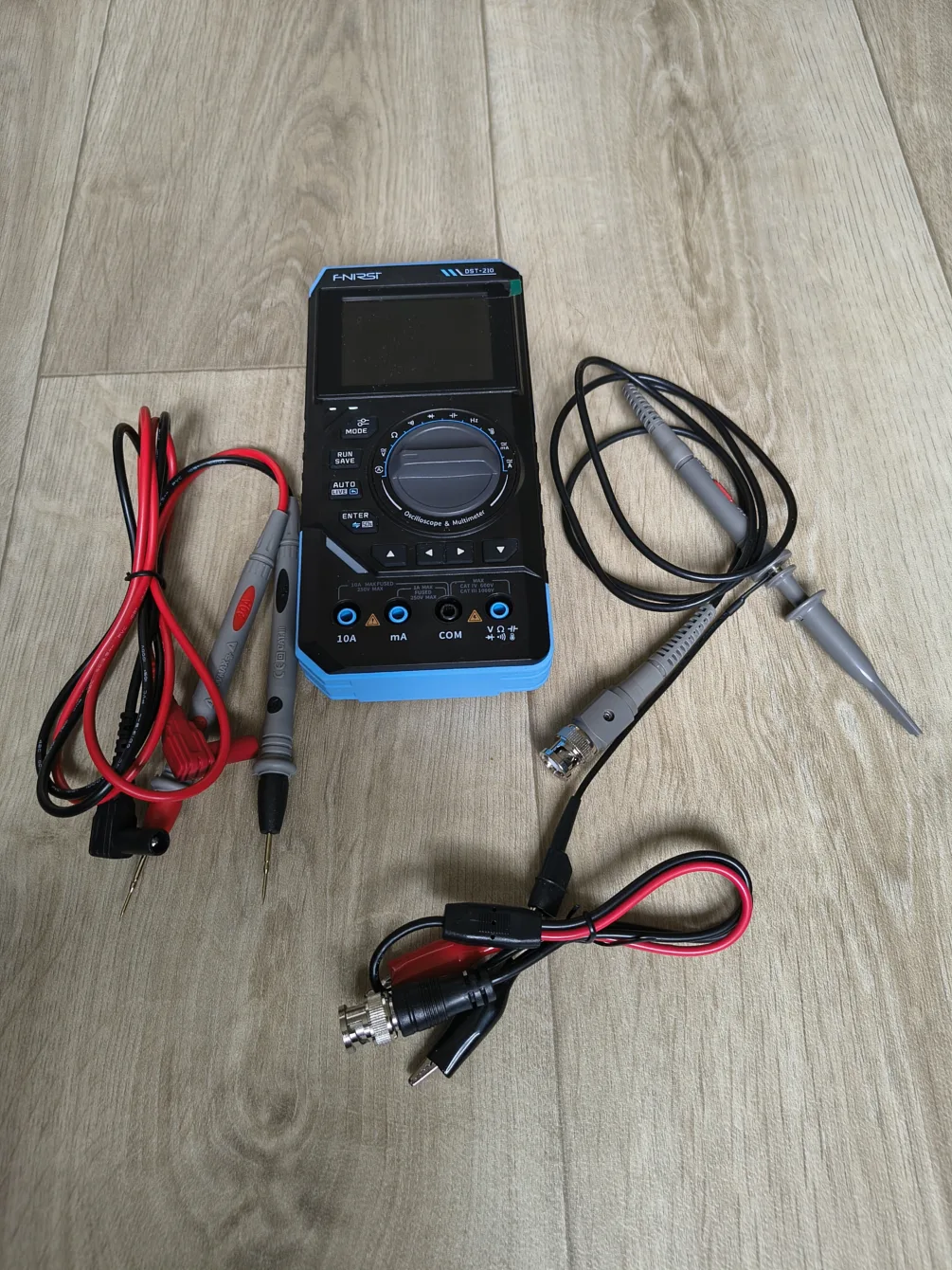

Multimetr, generátor a osciloskop s rozměry běžného multimetru má pogumované rohy a praktický stojánek.
Odezva při měření je z mého pohledu velmi dobrá vzhledem k ceně pouze 1590 Kč u pajenicko.cz. Přesnost měření napětí, proudu či frekvence jsem neměřil, předpokládám, že výrobce dodržuje to, co píše (???).
V tomto „testu“ jsem chtěl vyzkoušet a popsat ty praktické vlastnosti, které nikdo nikde nepíše ani neukáže.
Aktualizace od Jiřího Dobrého

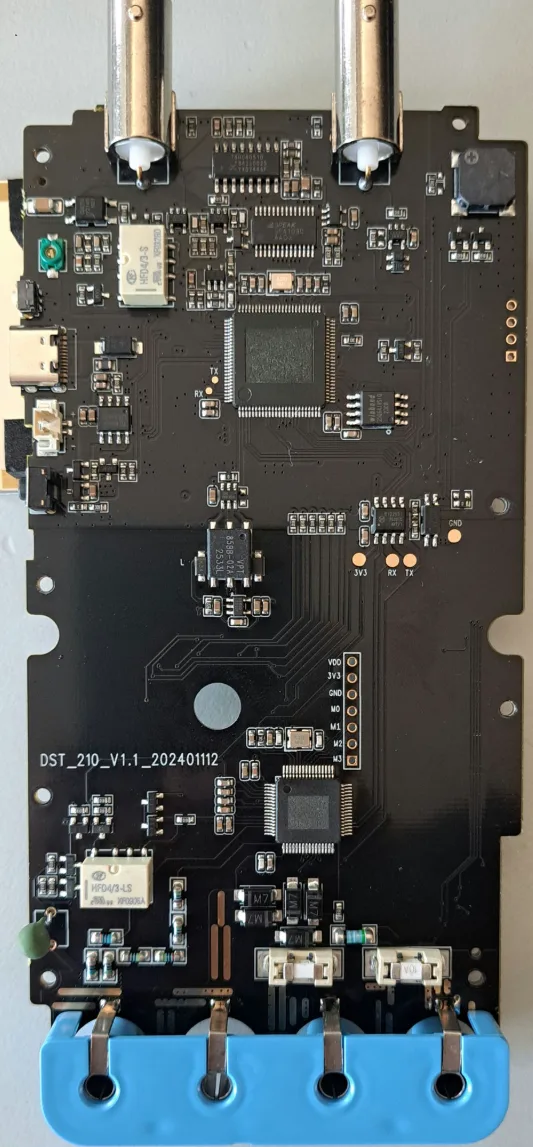

Na základě recenze jsem si DST-210 koupil a otevřel. To jsem neměl dělat a musím vás varovat! Minimálně měření napětí je s ochranou CAT IV (600 V) a CAT III (1000 V). V praxi to znamená, když jeden z měřicích vývodů zapojím na takové napětí, tak mě přístroj „nekopne“.
Jenže jsou tam na dotyk dostupné BNC konektory a USB. Zkontroloval jsem, že část, která realizuje multimetr, není spojená s osciloskopem a USB hlavní elektronikou (je tam izolační bariéra v signálech i napájení). To je OK. Jenže!

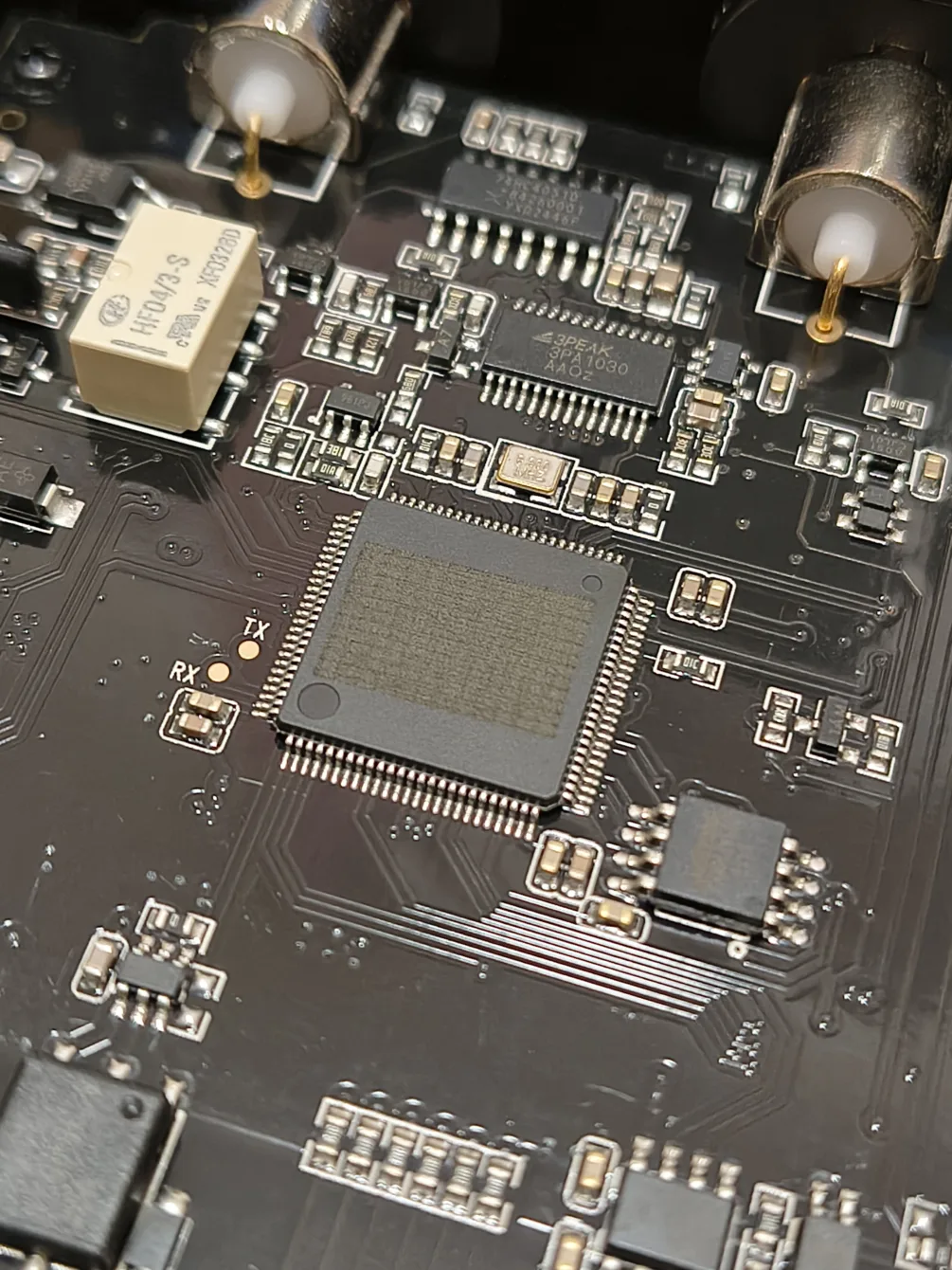

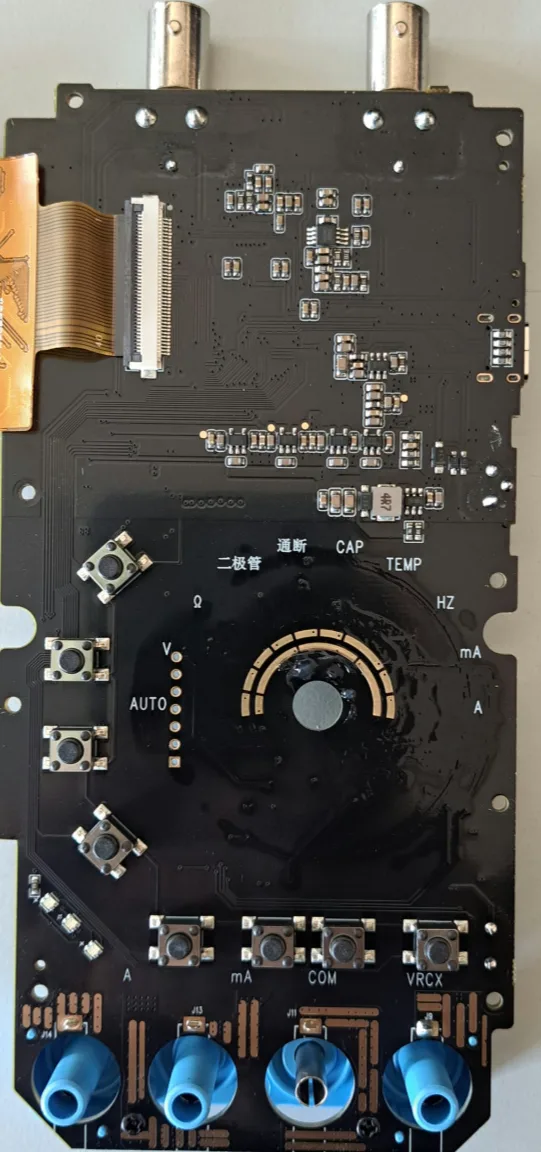

Ovládací tlačítka i otočný přepínač jsou přímo spojená s osciloskopickou částí a je to na PCB tak promíchané s multimetrovou částí, že i když to není přímo spojené, izolaci na 1 kV tomu ani trochu nevěřím.
Až tak moc, že jsem nenašel odvahu to na izolační odpor změřit.
Viz foto.
Jako není to špatná hračka, ale používal bych to jen na nízké napětí.
Izolaci mezi měřenou částí a možným dotykem na BNC se prostě nedá věřit, bohužel.

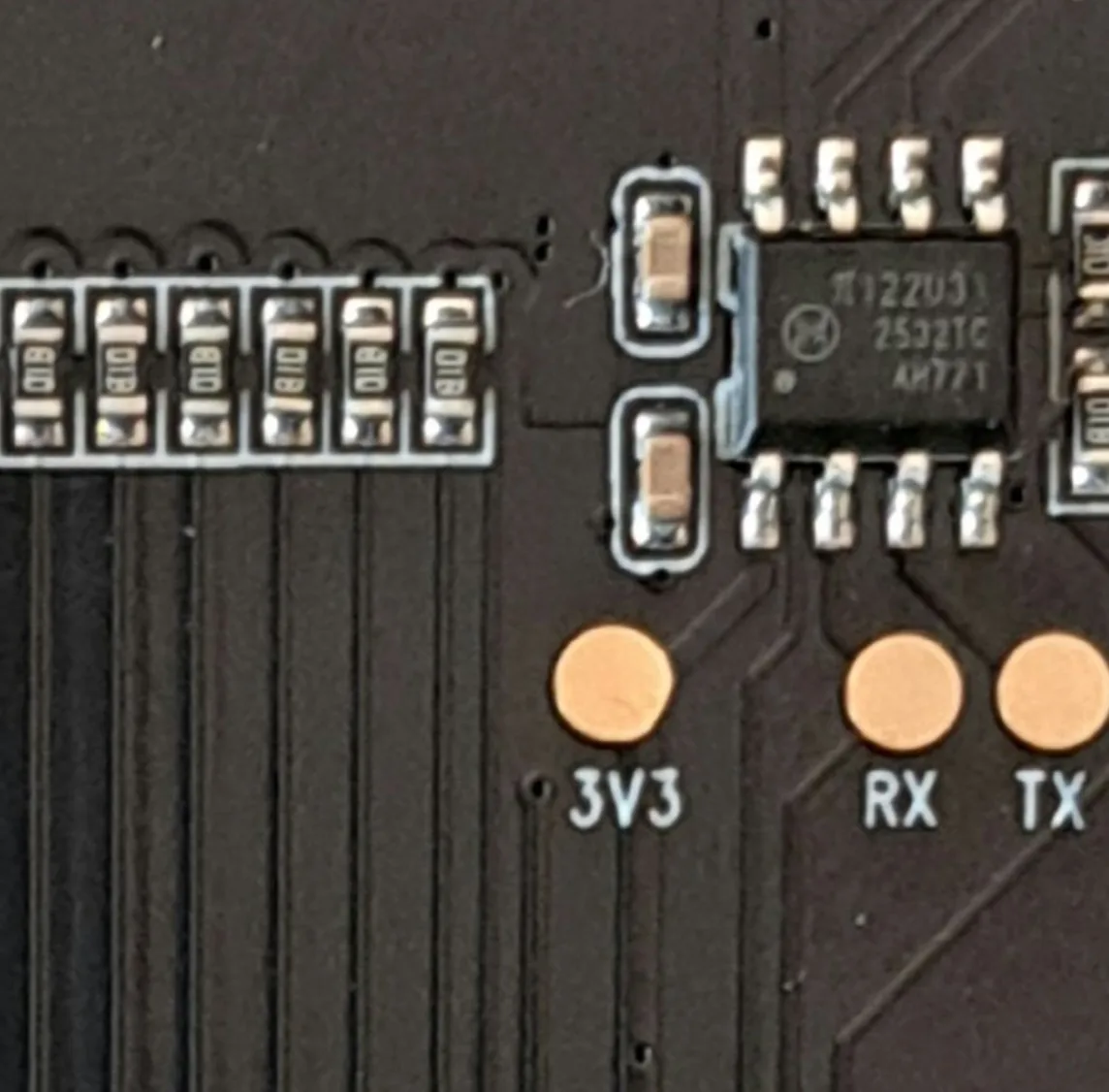

Jeden z mnoha příkladů. Vpravo je obvod oddělující multimetrovou a osciloskopickou část. Testpointy jsou na potenciálu měřeného napětí. Odpory vlevo na potenciálu BNC, co „držíte v ruce“. Vzdálenost svislých cest nelze považovat za izolační bariéru ani když přivřu obě oči.
