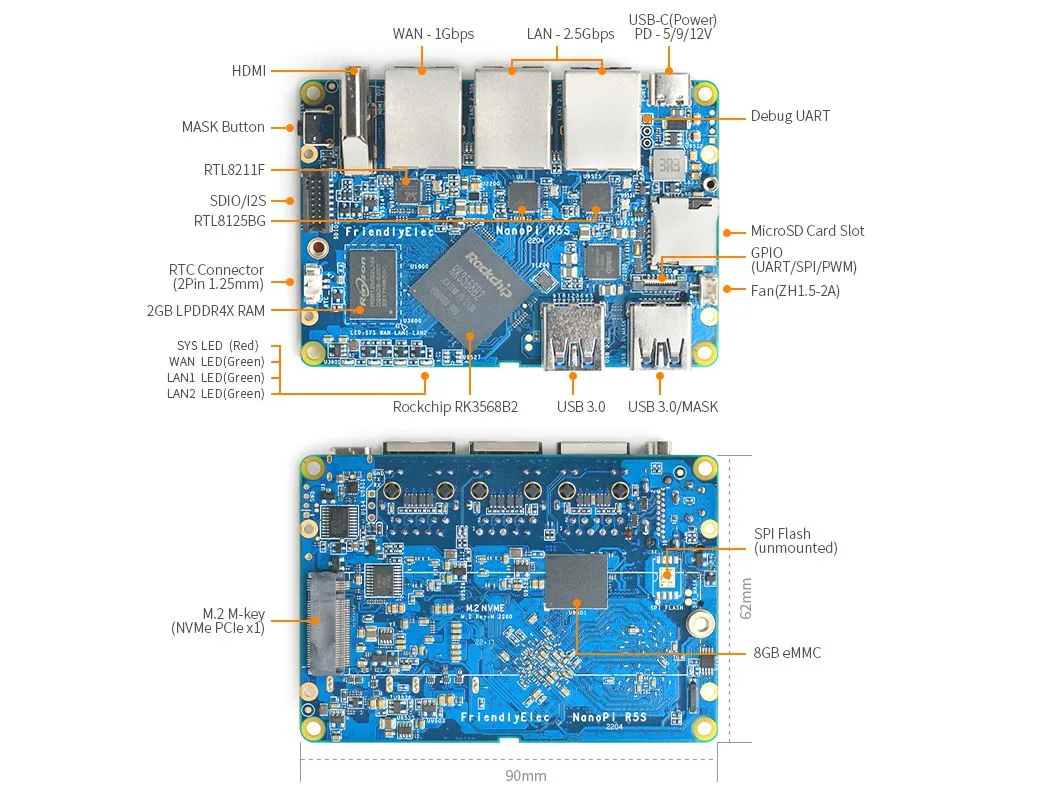

Nano Pi R5S jednodeskový počítač s třemi ethernet porty, 8 GB eMMC, M.2 slot

FriendlyElec přichází s novým jednodeskovým počítačem, který rozhodně překvapí. Tři RJ45 porty – jeden 1 Gbps, dva 2.5 Gbps dále 8 GB eMMC paměti přímo na desce, 2/4 GB LPDDR4 RAM a nadupaný čtyřjádrový procesor Rockchip RK3568B2.

A to rozhodně není všechno. Instalace systému je naprosto jednoduchá a uděláte ji přes webový prohlížeč.

Připojíte USB konektor do počítače, napíšete IP adresu Nano Pi R5S a na webové stránce vyberete obraz systému z vašeho počítače a nahrajete.

A to je všechno.

Nano Pi R5S má navíc podporu v Android 12 a dokáže přehrát 4K video s frekvencí 60 Hz.

Tento jednodeskový počítač může být dodán s vyfrézovanou kovovou krabičkou (+16 USD) a nabídne tak skvělý odvod tepla z procesoru a desky i při takto vysokém výkonu.

Deska by měla být napájena z USB-C nabíječky, nabíječky se souosým konektorem nebo skrze pin header.

CPU Model: Rockchip RK3568B2

Number of Cores: Quad-core ARM Cortex-A55

Frequency: 4 x Cortex-A55 up to 2.0GHz
GPU Mali-G52 1-Core-2EE, supports OpenGL ES 1.1/2.0/3.2, Vulkan 1.0/1.1, OpenCL 2.0 Full Profile
VPU 4KP60 H.265/H.264/VP9 video decoder, 1080P60 H.264/H.265 video encoder
NPU Support 0.8T
Memory RAM: 2GB LPDDR4X
Storage MicroSD Slot: MicroSD x1, support UHS-I, for external storage up to 128GB
Flash: 8GB eMMC 5.1 Flash
PCIe: M.2 M-Key, PCIe2.0 x1, support NVME, PCIe WiFi etc

Onboard M3 PCB nut for mounting M.2 2280 module
Connectivity Ethernet: Native Gigabit Ethernet x1, RTL8211F-CG chip

PCIe 2.5G Ethernet Ethernet x2, RTL8125BG chip
Video Output HDMI: support HDMI1.4 and HDMI2.0 operation

support up to 10 bits Deep Color modes

support up to 1080p@120Hz and 4096×2304@60Hz

support 3-D video formats
USB USB 3.0 Host x2: USB Type A

USB 2.0 Host x1: 2.54mm 4pin-header

Type-C x1: Power Input Only
Pin-header GPIO: 12-pin 0.5mm FPC connector

up to 1x SPI, up to 3x UARTs, up to 4x PWMs, up to 8x GPIOs

SD/MMC/SDIO/I2S: 2×8-pin 1.27mm connector

Compatible with SDIO3.0 protocol

Compatible with SD3.0, MMC ver4.51

4bits data bus widths

1x I2S with 2x SDO and 3x SDI

Debug: Debug UART x1, 3 Pin 2.54mm header, 3V level, 1500000bps
LED SYS LED(Red) x1

WAN LED(Green) x1

LAN1 LED(Green) x1

LAN2 LED(Green) x1
Button MASK Button x1 for eMMC update
Others RTC Battery: 2 Pin 1.27/1.25mm RTC battery input connector for low power RTC IC HYM8563TS

Fan Connector(ZH1.5-2A) x1, 5V

Working Temperature: 0℃ to 70℃
Power DC 5V/3A, via USB-C connector or Pin header

OS Support FriendlyWrt 22.03 (64-bit)

FriendlyCore Focal Lite(Base on Ubuntu 20.04)
Kernel version Linux-5.10-LTS

U-boot-2017.09

PCB 8 Layer
Dimension 62x90x1.6mm mm(without Case) / 68×94.5x30mm mm(with Case)
Weight 57.5g(without Case) / 260g(with Case)

NanoPi R5S můžete zakoupit na https://www.friendlyelec.com/index.php?route=product/product&path=69&product_id=287, 2GB RAM varianta stojí 75 USD a přikoupit můžete krabičku za 16 USD.
