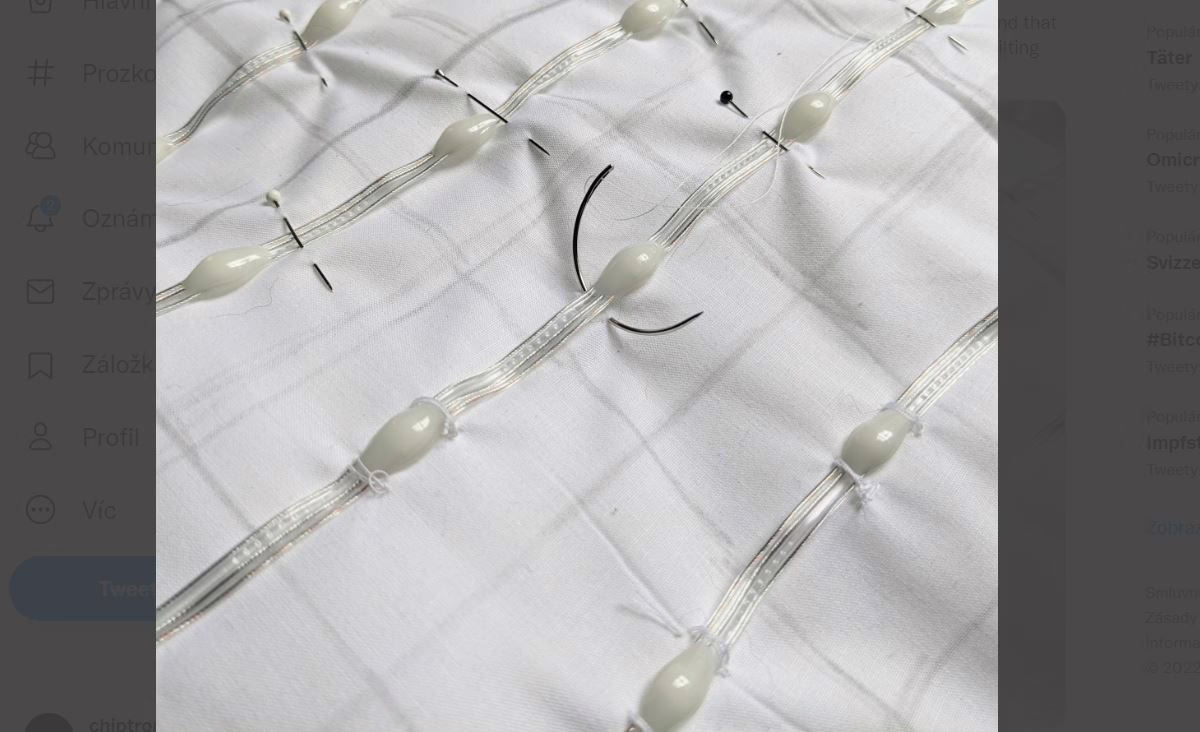

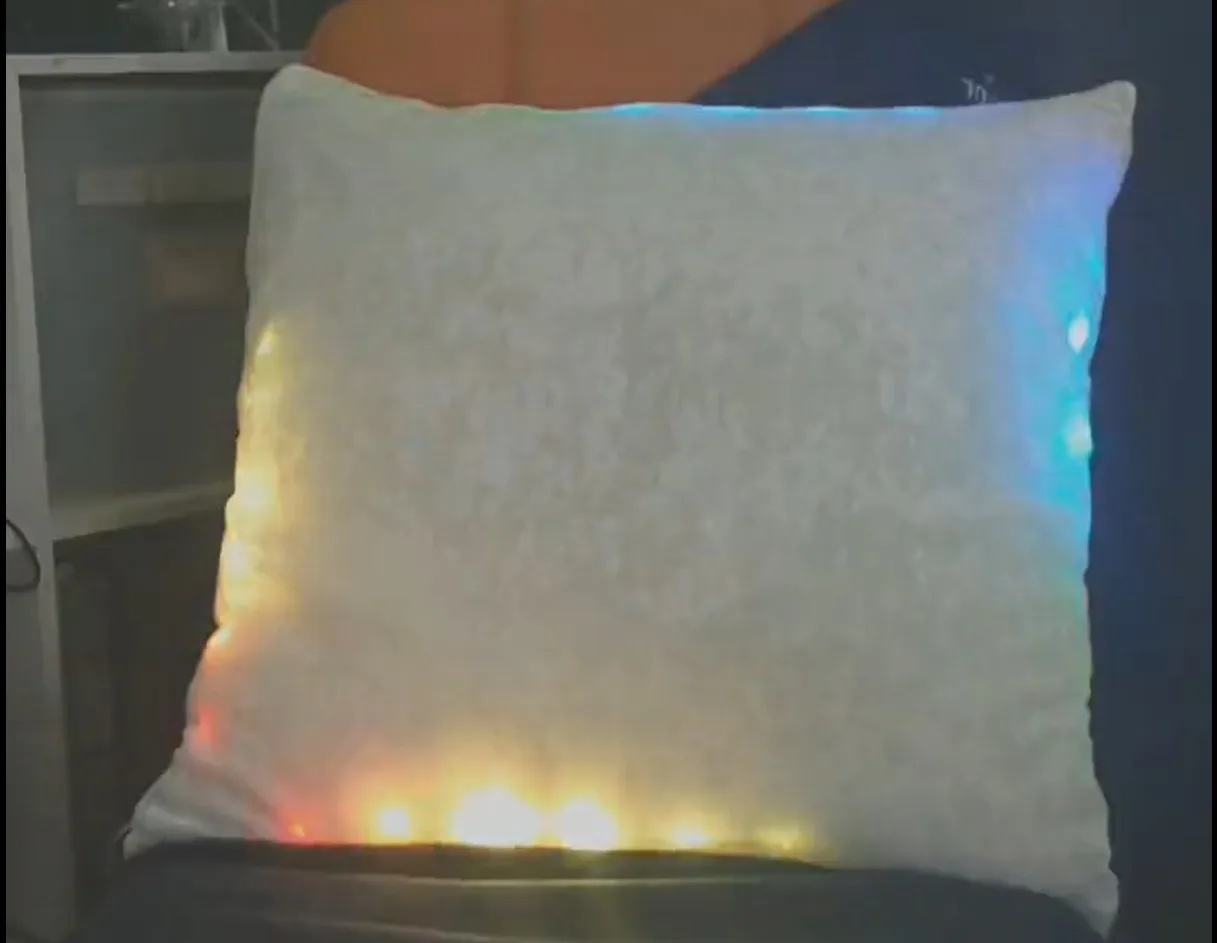

Geekmom na twitteru sdílela svůj projekt LED polštáře. LED pásky zašila a nastříhala tak, aby docílila rozložení 10 x 10 LED. LED polštář je ovládaný skrze ESP32 – vývojovou deskou PixelBlaze.

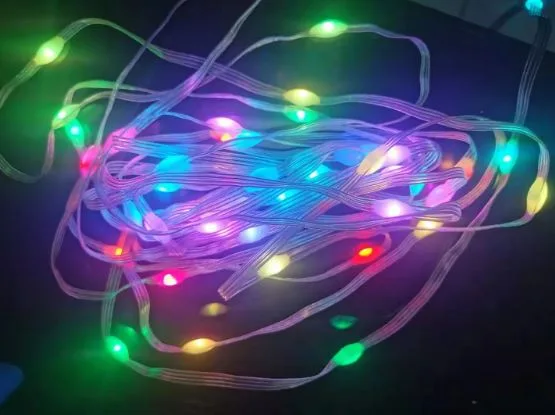

Velikost samotného polštáře je 20″ (tj. 50.8cm), do toho zašila LED WS2812B pásek (aliexpress), který ale nemá běžné provedení jak jej známe.
LEDky jsou adresovatelné a díky řídící desce PixelBlaze s ESP32 je jejich ovládání velmi jednoduché.

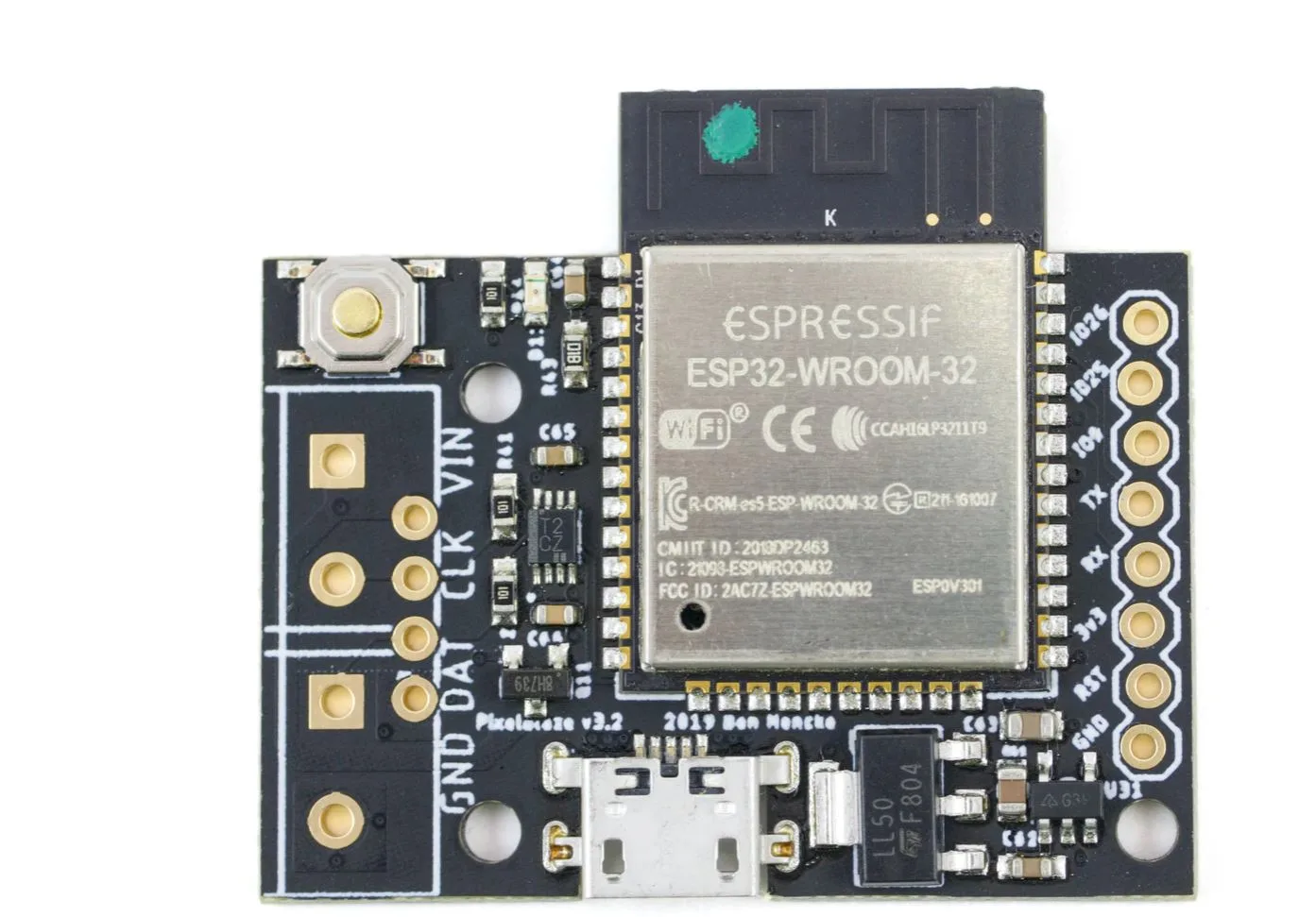

Specifikace desky:
Dimensions: 34.2 mm x 39.5 mm, including antenna
LED strip mount: 5 mm screw terminal or 0.1″ pin header for connecting 5 V, data, clock, and ground
Power supply: micro-USB (1.8 A pass-through) or 5 V back-feed from the LED strip, with an onboard 3.3 V regulator for the ESP32 and expansion boards
Power protection: reverse-polarity protection and up to 18 V over-voltage protection to prevent damage from common wiring mistakes
GPIO: three on the expansion header and nine on the underside of the board
Analog inputs: pin 33
Touch sensor inputs: five (pins 2, 4, 13, 14, and 27)
Expansion header: eight-pin header supports the Sensor Expansion Board, carries GND, EN, 3.3 V, RX0, TX0, IO0, IO25, and IO26
https://twitter.com/GeekMomProjects/status/1532849520865792001?ref_src=twsrc%5Etfw
https://twitter.com/GeekMomProjects/status/1533568592096088064?ref_src=twsrc%5Etfw
