Vývojové kity pro mikrokontroléry CH55x
Dozajista znáte USB-UART převodníky CH34x, které se používají snad v drtivé většině klonů Arduino.
Stejná firma vyvýjí i mikrokontroléry založené na jádru C51 - tu můžete znát z mikrokontrolérů firmy Atmel, dnes už Microchip, AT89C2051, AT89C51 aj.

Pokud si myslíte, že toto jádro je už za zenitem, není tomu tak. V modifikované podobě jej můžete najít ve spoustě typech mikrokontrolérů - ať se všeobecným použitím, jako je CH55x, tak i ve specifických aplikacích jako je například mikrokontrolér pro řízení hodinek - výhodou je vlastní úprava jádra a periferií, a také nemusíte platit licenční poplatky jako je tomu u jádra ARM.

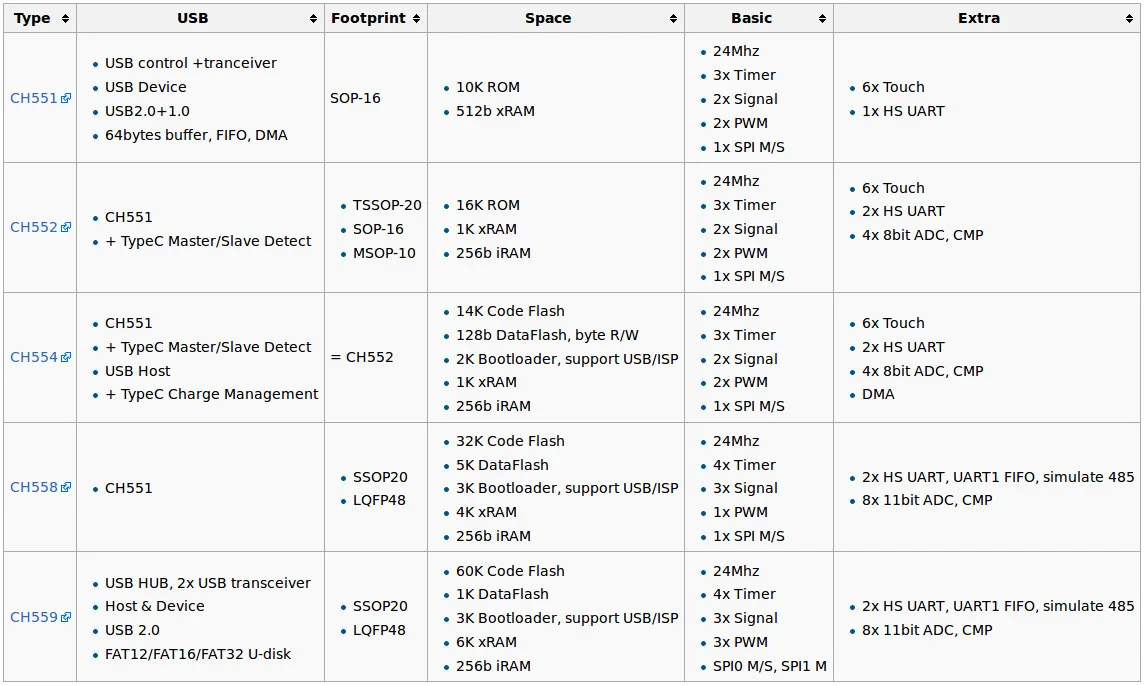

Přehled mikrokontrolérů a jejich možností a schopností vidíte na obrázku níže.


Zdroj: http://www.electrodragon.com/w/WCH#MCU_.2B_USB_CH55x_Series

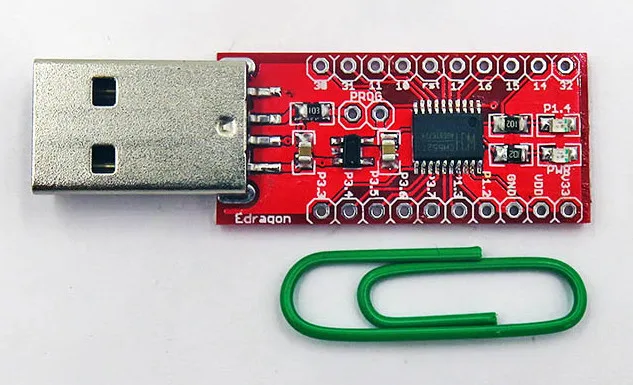

Nejlevnější vývojová deska obsahuje CH552 (16 kB ROM, 1kB xRAM, 256iRAM, až 24 MHz), který je mimojiné dostupný ve snadno pájitelných pouzdrech TSSOP a MSOP.
Cena je 1.54 USD.
Na stejné stránce najdete i výkonnější typ CH554 za 1.78 USD.



Zdroj: http://www.electrodragon.com/product/ch552-ch554-mini-dev-board-ch55x-series/

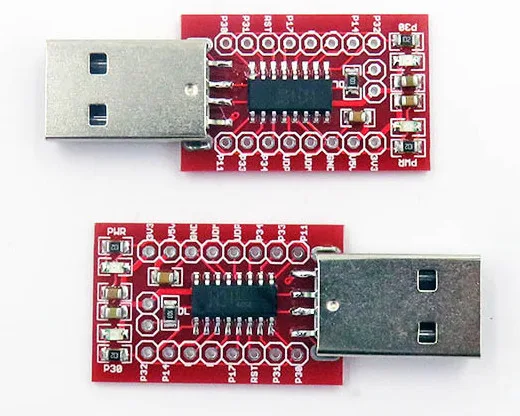

Za cenu 1.80 USD dostanete nejprimitivnější verzi mikrokontrolérů této rodiny, CH551. Vývojová deska je ještě menší.



Zdroj: http://www.electrodragon.com/product/ch551-mini-dev-board-ch55x-series/

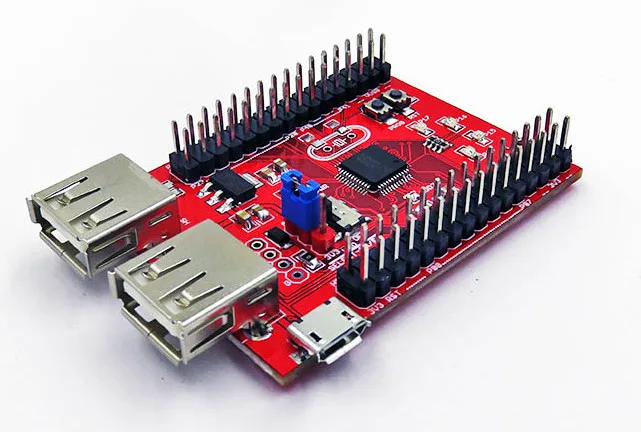

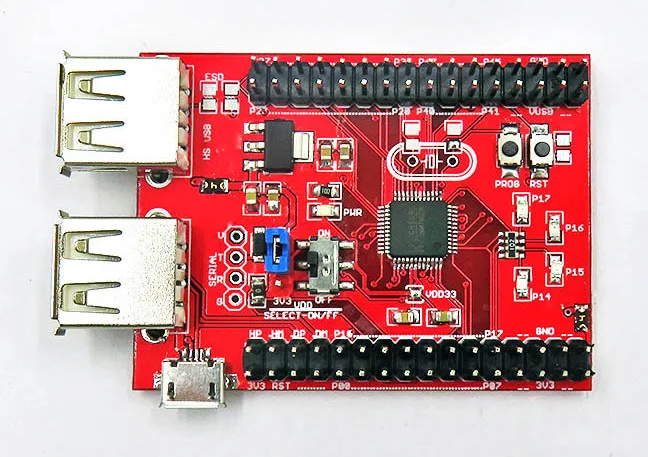

Nejdražší variantou vývojovéd desky s mikrokontrolérem z rodiny CH55x je CH559.
CH559 už obsahuje 60 kB FLASH paměti pro kód, 1kB DataFLASH, 3kB pro Bootloader, 6kB xRAM a 256b iRAM. Maximální frekvence mikrokontroléru je 24 MHz, a obsahuje i rozhraní pro USB 2.0.





Zdroj: http://www.electrodragon.com/product/ch559-mini-dev-board-ch55x-series/

Další infromace naleznete i na tomtm github repozitáři https://github.com/Edragon/WCH
