Nová řada ultra low-power STM32 mikrokontrolérů – STM32L5

Rodina ARM mikrokontrolérů od firmy STMicroelectronics se rozrůstá o další řadu ultra low-power mikrokontrolérů STM32L5.

Největší změnou je použití jádra ARM Cortex-M33 namísto běžně používaných Cortex M0+ a M4.

Jádro M33 je navrženo speciálně pro IoT aplikace a aplikace vyžadující velmi vysoké zabezpečení.

Řada STM32L5 zatím obsahuje dva mikrokontroléry v různých obdobách –

STM32L552 a STM32L562. L562 navíc obsahuje PKA (Private key accelaration) a AES (128/256 bit).

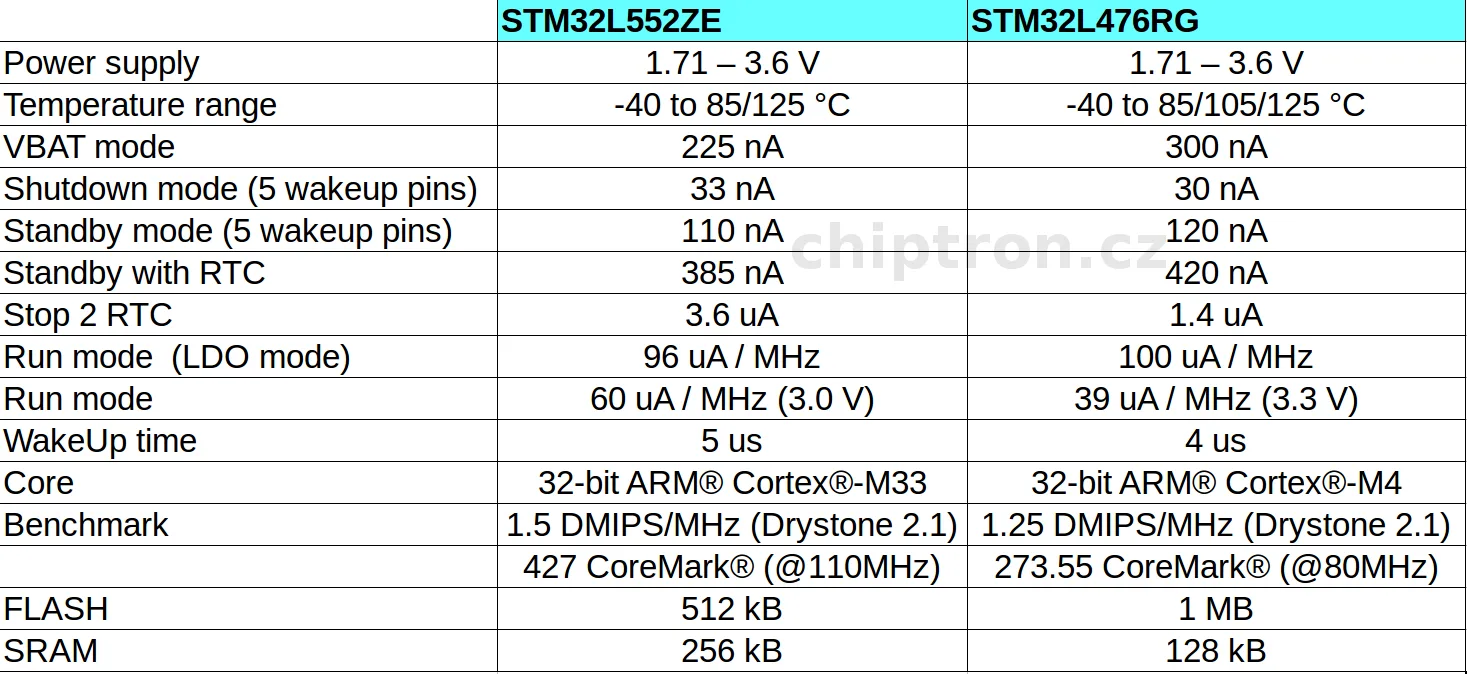

Níže vidíte stručné porovnání STM32L552 a STM32L476

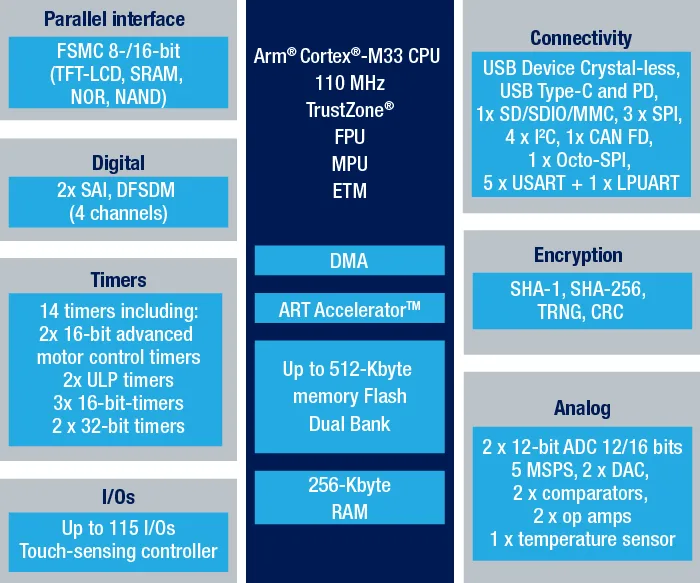

Specifikace STM32L552

Ultra-low-power with FlexPowerControl

1.71 V to 3.6 V power supply

-40 °C to 85/125 °C temperature range

Batch acquisition mode (BAM)

225 nA in VBAT mode: supply for RTC and 32×32-bit backup registers
33 nA Shutdown mode (5 wakeup pins)

110 nA Standby mode (5 wakeup pins)

385 nA Standby mode with RTC

3.6 μA Stop 2 with RTC
96 μA/MHz Run mode (LDO mode)

60 μA/MHz Run mode @ 3 V (SMPS step down converter mode)

5 μs wakeup from Stop mode

Brownout reset (BOR) in all modes except shutdown
Core

Arm® 32-bit Cortex®-M33 CPU with TrustZone® and FPU
ART Accelerator™

8 Kbytes instruction cache allowing 0-wait-state execution from Flash memory and external memories; frequency up to 110 MHz, MPU, 165 DMIPS and DSP instructions
Performance benckmark

1.5 DMIPS/MHz (Drystone 2.1)

427 Coremark® (3.88 Coremark®/MHz @ 110 MHz)
Energy benchmark

402 ULPMark-CP® score

59.5 ULPMark-PP® score

27400 SecureMark-TLS® score
Memories
Up to 512 Kbytes Flash, two banks read-while-write
256 Kbytes of SRAM including 64 Kbytes with hardware parity check

External memory interface supporting SRAM, PSRAM, NOR, NAND and FRAM memories

OctoSPI memory interface
General-purpose input/outputs
Up to 114 fast I/Os with interrupt capability most 5 V-tolerant and up to 14 I/Os with independent supply down to 1.08 V
Security
Arm® TrustZone® with the ARMv8-M mainline security extension

Up to 8 configurable SAU regions

ROP, secure PC-ROP, active tamper, secure firmware upgrade support

TrustZone aware and securable peripherals
Power management

Embedded regulator (LDO) with three configurable range output to supply the digital circuitry

SMPS step down converter

External SMPS support
Clock management

4 to 48 MHz crystal oscillator

32 kHz crystal oscillator for RTC (LSE)

Internal 16 MHz factory-trimmed RC (±1%)

Internal low-power 32 kHz RC (±5%)

Internal multispeed 100 kHz to 48 MHz oscillator, auto-trimmed by LSE (better than ±0.25% accuracy)

Internal 48 MHz with clock recovery

3 PLLs for system clock, USB, audio, ADC
Up to 16 timers and 2 watchdogs

16x timers: 2 x 16-bit advanced motor-control, 2 x 32-bit and 5 x 16-bit general purpose, 2x 16-bit basic, 3x low-power 16-bit timers (available in Stop mode), 2x watchdogs, 2x SysTick timer

RTC with HW calendar, alarms and calibration
Up to 19 communication peripherals
1x USB Type-C™/ USB power delivery controller
1x USB 2.0 full-speed crystal less solution, LPM and BCD

2x SAIs (serial audio interface)

4x I2C FM+(1 Mbit/s), SMBus/PMBus

6x USARTs (ISO 7816, LIN, IrDA, modem)

3x SPIs (7x SPIs with USART and OctoSPI in SPI mode)
1xCAN FD controller

1x SDMMC interface
2 DMA controller

14 DMA channels

Up to 24 capacitive sensing channels:

Support touch key, linear and rotary touch sensors
Rich analog peripherals (independent supply)

2x 12-bit ADC 5 Msps, up to 16-bit with hardware oversampling, 200 μA/Msps

2x 12-bit DAC, low-power sample and hold

2x operational amplifiers with built-in PGA

2x ultra-low-power comparators

4x digital filters for sigma delta modulator
True random number generator
CRC calculation unit
HASH (SHA-256) hardware accelerator
Debug

Development support: serial wire debug (SWD), JTAG, Embedded Trace Macrocell (ETM)
96-bit unique ID

Začátek produkce se chystá na Q2 roku 2019.

Mikrokontroléry budou dostupné v těchto pouzdrech LQFP48, UFQFN48, LQFP64, WLCSP81, LQFP100, UFBGA132, LQFP144.

Nejspíš se tedy dočkáme vývojových kitů Nucleo 64, Nucleo 144 a jistě i na vývojovém kitu Discovery.

Více informací na https://www.st.com/en/microcontrollers/stm32l5-series.html

Tisková zpráva: https://www.st.com/content/st_com/en/about/media-center/press-item.html/p4087.html
