Nová verze Lolin C3 mini. Keramická anténa a pořád stejně strašná spotřeba ve spánku.

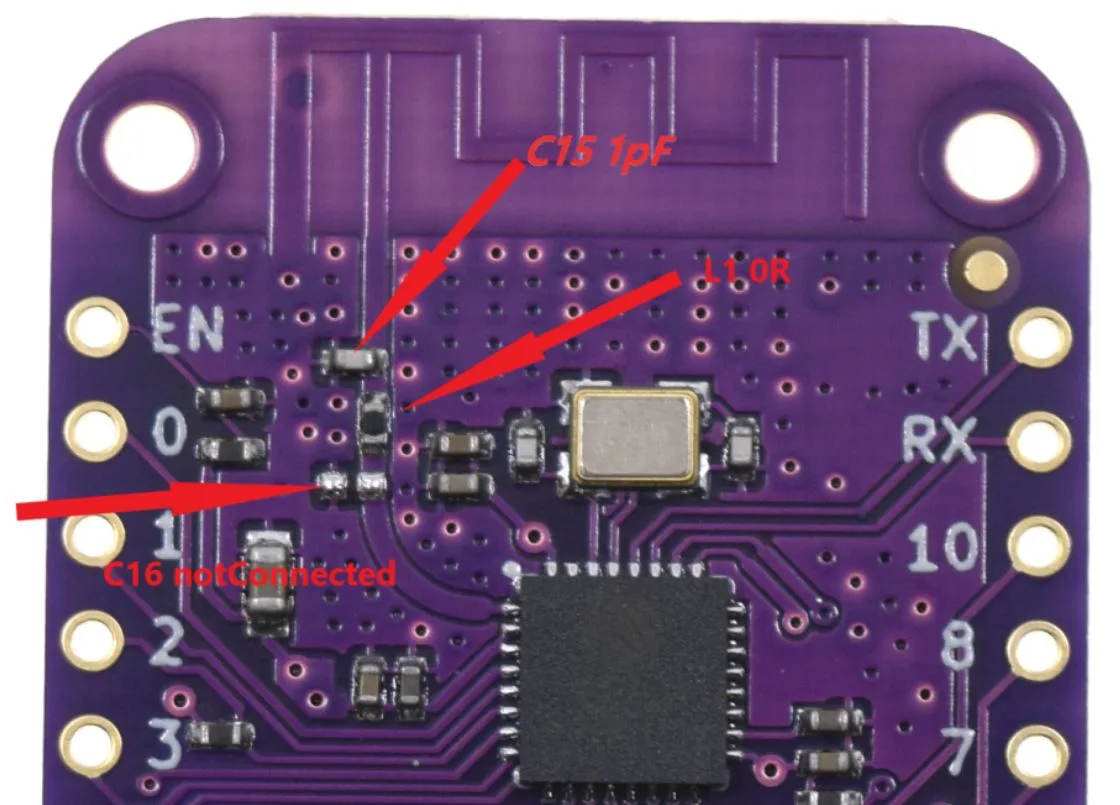

Napsal mi Jiří, že ho zaujal článek „LOLIN C3 mini – vývojová deska s ESP32-C3, která je kompatibilní s Wemos D1 Mini. Kvůli jedné součástce ale není tak úsporná, jak by deska mohla být.“ a zjistil, že už je nová verze vývojové desky Lolin C3 mini. Jiří našel, že kromě vysoké spotřeby tíží verzi 1.0.0 i Wi-Fi výkon, tedy nutnost omezit Wi-Fi výkon do antény z důvodu špatně osazených součástek okolo antény.

Až nebo spíš jestli budete kupovat Lolin C3 mini, dívejte se po verzi 2.1.0. Ta už nemá PCB anténu, ale anténu keramickou.

Bohužel i v nové verzi se moc nekoukali na vlastní spotřebu (i když se asi předpokládá napájení jen z USB) a použili opět ME6211C33, který má vlastní spotřebu 40 uA.

Pokud tedy chcete použít Lolin C3 mini v kombinaci s baterkou, můžete stabilizátor přepájet a použít HT7833 (pozor na fejky!). Ten má vlastní spotřebu 4uA.

A nebo si kupte Laskakit ESP32-C3-LPKit a budete mít jak malou vlastní spotřebu, tak i nabíjecí obvod baterky.

Problém s anténou na githubu https://github.com/arendst/Tasmota/discussions/15443

Produktová stránka https://www.wemos.cc/en/latest/c3/c3_mini.html

P.S. a Lolin C3 mini nahráváte přes USB. Jen jej prvně musíte přepnout do DFU módu

To provedete následující kombinací tlačítek.

Zmáčkněte tlačítko 9 a držte

Zmáčkněte RESET a následně pusťe.

Teď můžete 9 uvolnit.

A jste tam. Teď můžete do desky nahrát vlastní kód.
