Sensirion nabízí spoustu zajímavých modulů a čidel – do přesného měření teploty a vlhkosti (například SHT40) přes čidla CO2 až po měření koncentrace prachových částic.
Pod jedním facebookovým příspěvkem mi byl doporučen modul SEN5x, přesněji SEN54-SDN-T.
Hmmm, to neznám! Tak pojďme na se tento modul společně podívat.
SEN5x bude dostupný ve třech variantách lišících se podle toho, jaká všechna čidla obsahuje. Modul je plně kalibrován už z výroby.
Mohlo by vás zajímat: Jak jsem si postavil neviditelný monitor vzduchu se 6 paramtery (téměř) ze šuplíkových zásob a jak bych to udělal lépe a hezčí.
Tento modul jsem použil i pro venkovní měření
SEN50-SDN-T
Particulate Matter – dostupný v Q2/2022
SEN55-SDN-T
Particulate Matter
Relative Humidity
Temperature
VOC Index
NOx Index
Particulate Matter – dostupný v Q2/2022
SEN54-SDN-T

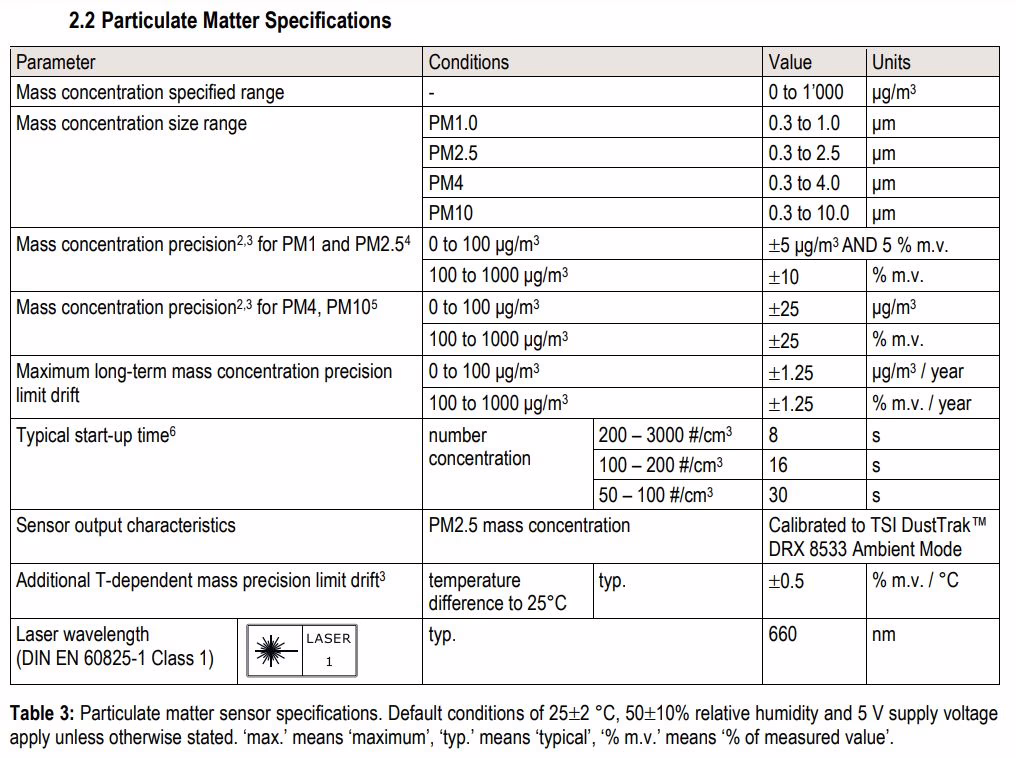

Particulate Matter
Vlnová délka laseru měřící prachové částice je 660nm.

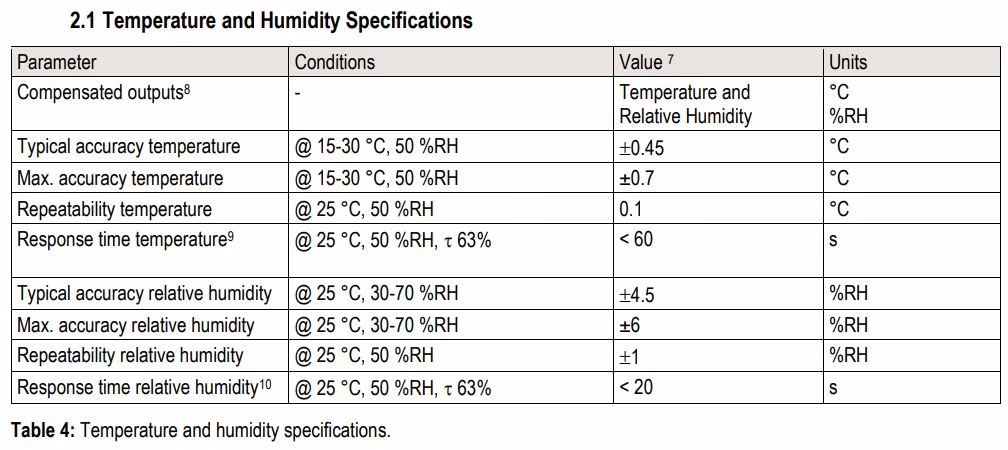

Relative Humidity and Temperature

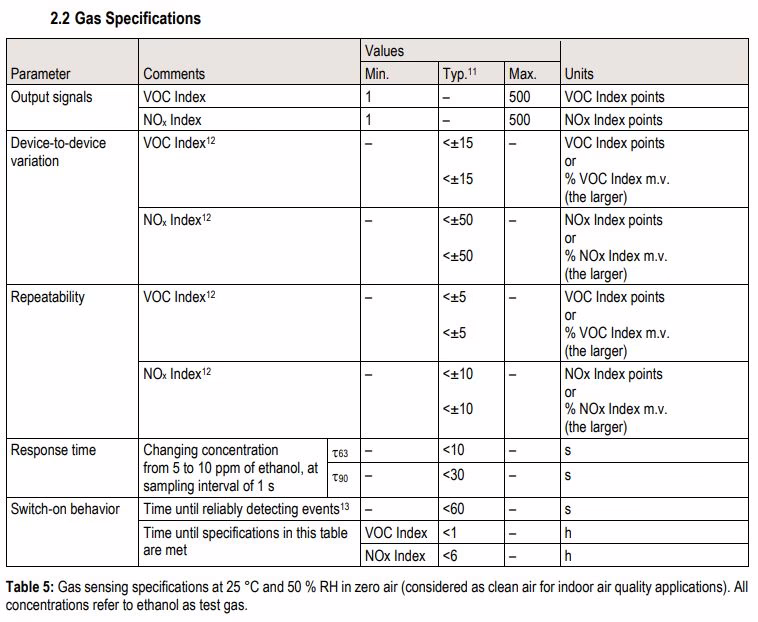

VOC Index
Specifikace – spotřeba, napájení.
Zapojení
Rozteč pinů modulu je pouhých 1.25 mm. Pro připojení tak budete potřebovat 6pinový konektor – například JST GHR-06V-S.
Pin SEL musí být připojen na GND před připojením modulu k napájení.
Pokud SEL není uzeměn, pak by modul měl pomocí UART namísto I2C. Ale k této možnosti nejsou v datasheetu další informace.
I2C sběrnice
Celý modul komunikuje pomocí I2C sběrnice s maximální rychlostí 100kbit/s. Adresa zařízení je 0x69.
I2C sběrnice je 3.3V kompatibilní, takže celé čidlo sice musíte napájet 5V, ale váš mikrokontrolér může být napájen běžným napětím 3.3V.
Rozměry modulu
Maximální rozměry modulu jsou 52.3 x 43.3 x 22.3 (š x h x v)
Knihovny a podpora
Sensirion připravil několik repozitářů s knihovnami a vzorovými kódy pro Arduino a Raspberry Pi i pro jazyky Python a C
Arduino: https://github.com/Sensirion/arduino-i2c-sen5x
Raspberry Pi: https://github.com/Sensirion/raspberry-pi-i2c-sen5x
Python: https://github.com/Sensirion/python-i2c-sen5x
Embedded: https://github.com/Sensirion/embedded-i2c-sen5x
Dostupný už teď. Na soselectronic.cz za 484 Kč (bez DPH), nebo mouser či digi-key.
