OBDCAN Shield Arduino

Shieldů pro Arduino je doslova mraky, ale najdou se takové, které obvyklé opravdu nejsou. Jedním z nich je právě OBDCAN Shield. Jak z názvu vypovídá, jedná se o shield, kterým je možné připojit mezi auto s CAN OBD-II a Arduinem.

Základem je LPC11C24, což je ARM 32bit Cortex-M0 s 32kB FLASH paměti, 8kB SRAM paměti a interním CAN rozhraním. Maximální frekvence je 50MHz.

Komunikace mezi OBDCAN shieldem a Arduinem je řešena pomocí UART. Shield obsahuje standartní DB-9 konektor, joystick, 3 LEDky (komunikace přes CAN, komunikace se shieldem, napájení 3.3V).

Na stránce naleznete zapojení shieldu, OBDCAN knihovnu a kód pro čtení z CAN sběrnice.

http://www.obddiag.net/obdcan.html

<#EN> The Arduino OBDCAN Shield is an OBD to UART interpreter hiding all the complexity of OBD protocol and exposing it as a simple request/reply interface with the help of OBDCAN library. The shield reference schematic is shown here. Using this shield is ideal for OBD data logger or scanner application. The shield is communicating with Arduino board using serial Com1 port on pins 0 and 1. Arduino Mega and Due boards have additional Com ports, it is possible to connect shield to those ports using additional connector/jumpers on the board.

http://www.obddiag.net/obdcan.html

Sdílejte článek:
Ukaž světu,
že jsi Maker!
Koupit tričko
Kafe pro Chiptrona
Dodej energii dalšímu článku

Související články

Arduino Pro posouvá platformu Arduino do profesionálních aplikací IoT a Průmyslu 4.0 pomocí hardwaru jako Arduino Portenta H7, Arduino MKR a Arduino Nano 33, které jsou vybaveny výkonnými procesory a širokou škálou komunikačních rozhraní. Součástí ekosystému jsou rozšiřující moduly, software…

Každý elektro nadšenec přinejmenším slyšel o Arduino, které získalo obrovskou popularitu díky svým jedinečným vlastnostem.

Článek mi zaslal Martin Chlebovec ze stránky https://arduino.

Arduino momentálně vyvíjí dvě nové desky pro LoRa IoT síť. První z nich je Arduino LoRa Node shield určený pro Arduino Primo.

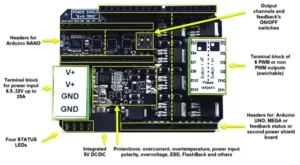

Do poštovní schránky mi přistál modul (shield) určený pro vývojové desky Arduino Nano, Uno i Mega.
