OrangePi R1 – dva ethernet konektory a H2+ procesor

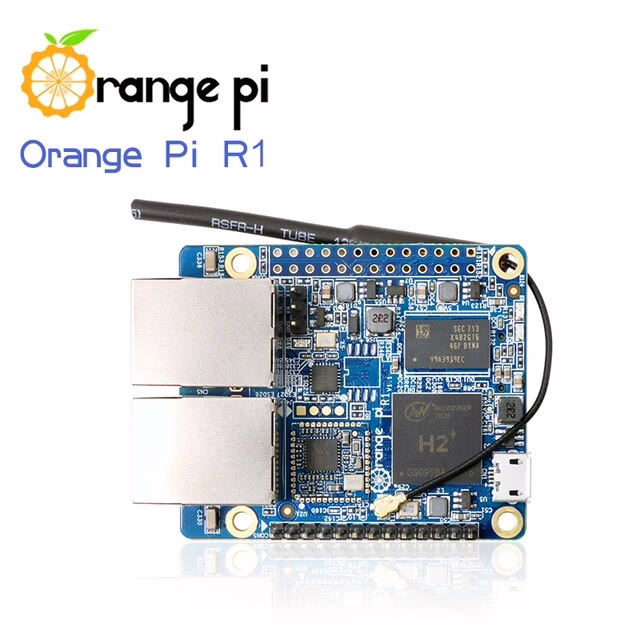

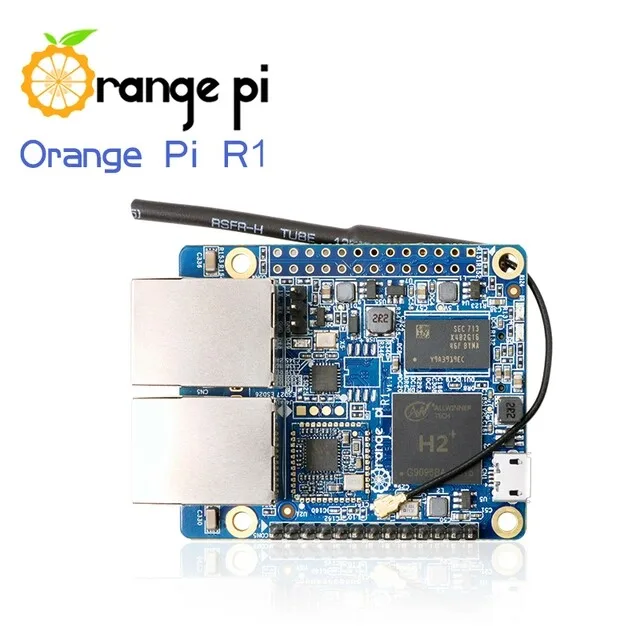

Možná jste na internetu viděli takovou zvláštní desku se dvěma RJ45 konektory od OrangePi.

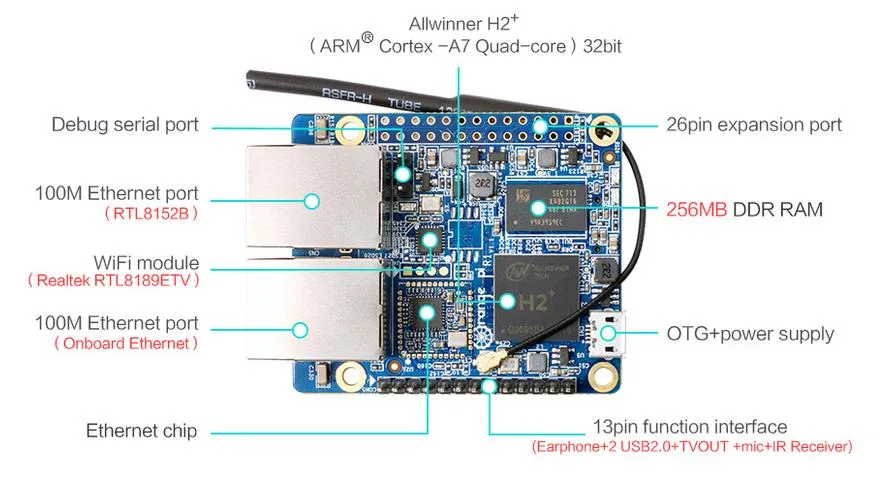

Tak ta deska se nazývá OrangePi R1. Procesorem je starý známý Allwinner H2+ velikost RAM je 256 MB.

Ethernet rozhraní jsou 100Mbps a deska také obsahuje WiFi, WiFi zajišťuje modul RTL8189ETV. R1 má jeden micro OTG USB konektor který také slouží k napájení.

Druhým čipem ovládající druhé ethernet rozhraní je RTL8152B od Realtek.

OrangePi R1 obsahuje dva pin headery. 26-ti pinový – kompatibilní s Raspberry Pi B+ a 16-ti pinový známý z jednodeskových Orange Pi Zero desek – USB 2.0, IR přijímač a kompozitní viode výstup jsou přiupojeny práve na tento 16 pinový header.

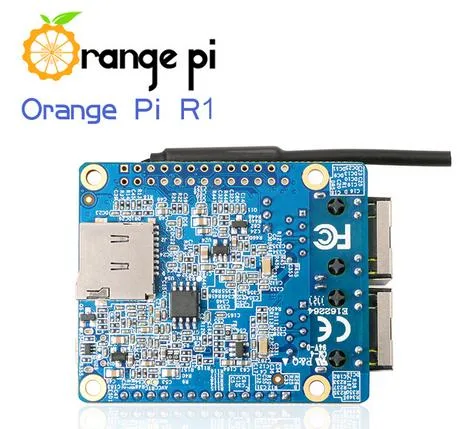

Na druhé straně desky jsou microSD slot (max. 32 GB) a 16MB SPI FLASH.

A k čemu to použít? Na sociálních sítích se bastlíři podělili se svými nápady: VPN gateway, firewall, router nebo jako zařízení pro sledování provozu sítě.

Cena je $13.90 a poštovné $3.61.

Operační systémy pro Orange Pi R1 jsou ke stažení na webstránce http://www.orangepi.org/downloadresources/, Debian a Ubuntu Desktop, Android, Ubuntu a Debian server a také Openwrt.

A tady je čínská verze stránek, najdete tam více operačních systémů a často také novější verze http://www.orangepi.cn/downloadresourcescn/

(díky plesi)

Odkaz do e-shopu https://www.aliexpress.com/store/product/Orange-Pi-R1-H2-256MB-Quad-Core-Cortex-A7-Open-source-development-board-beyond-Raspberry-Pi/1553371_32827494728.html
