Panelové zdroje za pár korun

Každý, úplně každý bastlíř potřebuje nějaký zdroj napájení. Mezi velmi populární patří zdroj DPS3005 (30V/5A). Není to ale jediný dostupný regulovatelný zdroj v této praktické krabičce – takových modulů je více. A právě v tomto článku se dozvíte ty další z nich.

DPS3005

DPS ve verzi 30V a 5A je asi nejznámější verzi regulovatelného zdroje – DPS3005. Tento zdroj je pouze snižující, ale dokáže se připojit k vašemu počítači.

Vstupní napětí: 6-40V

Výstupní napětí: 0-32V

Výstupní proud: 0-5A

Výkon: 160W

Další výhody: TTL výstup pro připojení k počítači

Cena je okolo 25 USD bez TTL-USB převodníku.
Například: https://www.aliexpress.com/item/33011089509.html

XYS3580

Tento regulovatelný zdroj obsahuje uvnitř Buck-Boost regulátor, tedy není jen snižující, ale i zvyšující.

Vstupní napětí: 6-36V

Výstupní napětí: 0.6-36V

Výstupní proud: 0-5A

Výkon: 80W

Další výhody: paměť pro 10 nastavení výstupního napětí a proudu, umožňuje rotovat displej – zdroj tedy můžete zabudovat i otočený.

Cena je okolo 17 USD.
Například: https://www.aliexpress.com/item/4000380822382.html

ZK-4KX

Dalším Buck-Boost (snižující i zvyšující) regulátorem je ZK-4KX. Ten jako jediný z mého výběru neobsahuje TFT displej.

Vstupní napětí: 5-30V

Výstupní napětí: 0.5-30V

Výstupní proud: 0-3A (s lepším chlazením i 4A)

Výkon: 50W

Další výhody: paměť pro 10 nastavení výstupního napětí a proudu, umožňuje rotovat displej – zdroj tedy můžete zabudovat i otočený.

Cena je okolo 17 USD.
Například: https://www.aliexpress.com/item/1005001408861702.html

WZ5005E

Řídící program tohoto regulovatelného zdroje je opravdu vymazlený – obsahuje například i zobrazení napětí a proudu v přehledném grafu.

Vstupní napětí: 6-55V

Výstupní napětí: 0-50V

Výstupní proud: 0-5A

Výkon: 100W

Další výhody: paměť pro 10 nastavení výstupního napětí a proudu, USB nebo RS485 převodník, dostupný program na PC, FW ve zdroji podporuje zobrazení grafu napětí a proudu

Cena je okolo 21 USD bez převodníků
Například: https://www.aliexpress.com/item/4001053017335.html

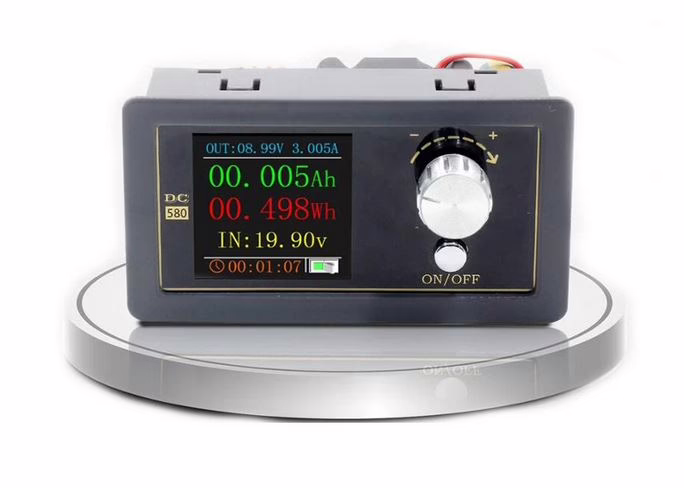

DC-580

Poslední z regulovatelných zdrojů, které padnou přesně na váš stůl. Zdroj obsahuje jak fukční menu, tak i rozhraní pro komunikaci s počítačem.

Vstupní napětí: 8-32V

Výstupní napětí: 1.8-32V

Výstupní proud: 0-5A

Výkon: 80W (Má i výkonější variantu a to DC-5005L.)

Další výhody: dostupný program pro PC, zobrazení napětí a proudu v grafu, podpora otáčení obrazovky zdroje

Cena je okolo 17 USD bez převodníku.
Například: https://www.aliexpress.com/item/4000424191711.html
