Flipper Zero je kapesní multinástroj pro rádio, RFID, NFC, infračervené ovládání a 1-Wire. Na horní hraně má konektor GPIO s 18 piny pro moduly a vlastní elektroniku – SPI, I2C, UART, analogové vstupy, ladění SWD a napájení 5 V a 3,3 V.
Řídí ho čip STM32WB55; piny mají na pouzdře zkrácená jména (A7, B3, C1…).
Parametry
- STM32WB55RG: ARM Cortex-M4 64 MHz + Cortex-M0+ pro Bluetooth LE
- konektor GPIO 18 pinů (rozteč 2,54 mm, 8 + 10 pinů), logika 3,3 V
- externí SPI (piny 2–5), I2C (15, 16), UART (13, 14 nebo 15, 16), 6 analogových vstupů
- výstupy 5 V a 3,3 V, každý max. 1,2 A
- SWD pro ladění (piny 10, 12), 1-Wire / iButton (pin 17)
- 100,3 × 40,1 × 25,6 mm

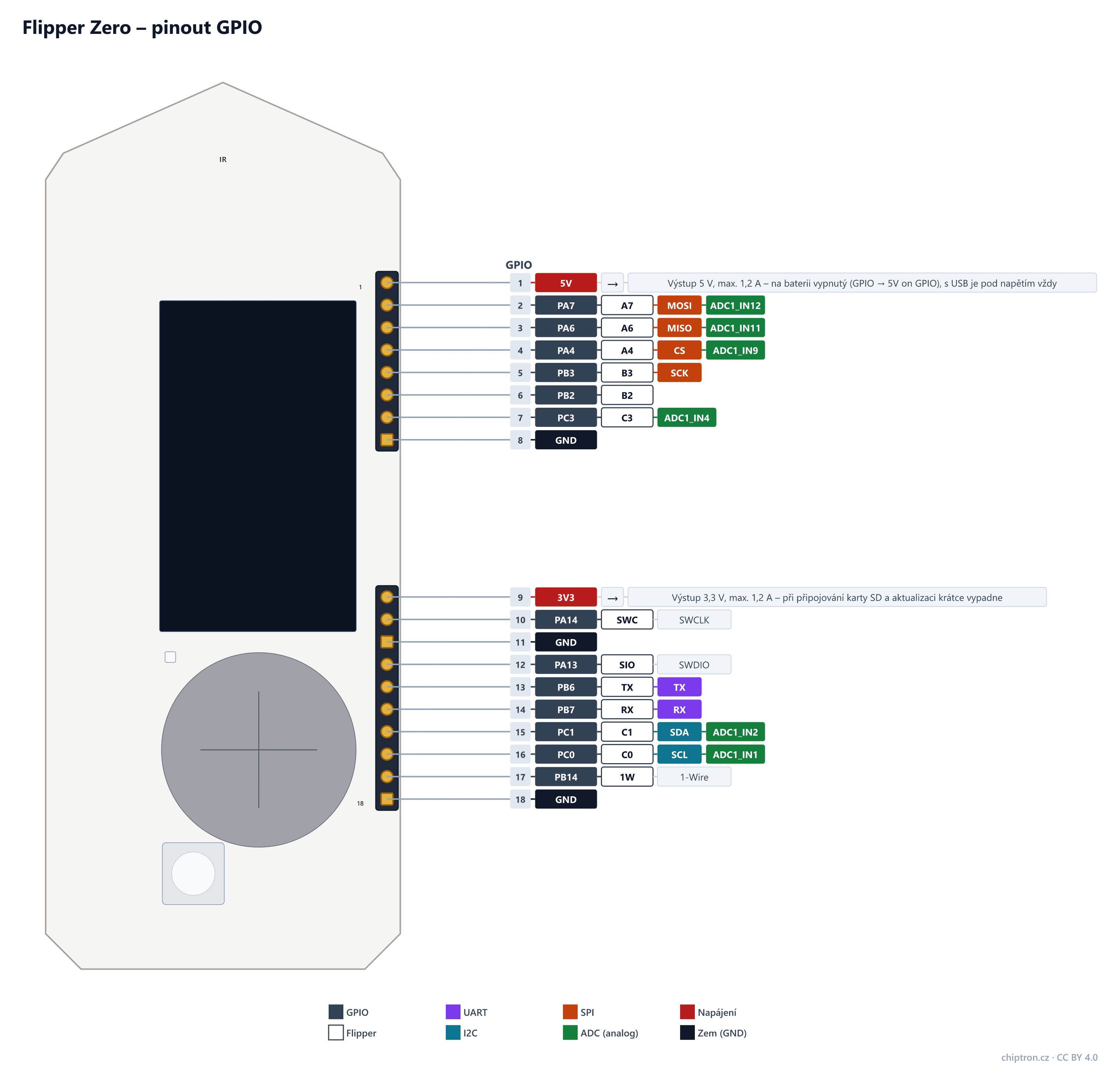

Diagram ukazuje Flipper otočený o 90° – špička s IR okénkem nahoře, konektor GPIO vpravo, pin 1 (5 V) u špičky. Ve sloupci Flipper jsou jména pinů z pouzdra a aplikací, vedle nich port čipu STM32.
Funkce v tabulce odpovídají firmwaru Flipperu: externí SPI je SPI1, externí I2C je I2C3 na 100 kHz bez pull-upů, UART je USART1 (piny 13, 14) nebo LPUART1 (piny 15 = TX, 16 = RX). V aplikaci GPIO je i most USB-UART.
Pinout a tabulka pinů
Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
| Pin | Název | Flipper | Směr | UART | I2C | SPI | PWM | ADC | Poznámka |
|---|---|---|---|---|---|---|---|---|---|
| GPIO 1 | 5V | výstup | Na baterii vypnutý – zapnete v aplikaci GPIO → 5V on GPIO. S připojeným USB vede přímo napětí z USB. Odběr nejvýš 1,2 A (pojistka). | ||||||
| GPIO 2 | PA7 | A7 | vstup/výstup | MOSI | TIM1_CH1N | ADC1_IN12 | SPI MOSI externí sběrnice (SPI1 – sdílí periferii s vnitřní sběrnicí rádia), ADC, PWM (TIM1_CH1N). Ve schématu Flipperu i I2C3 SCL – firmware nepoužívá. | ||
| GPIO 3 | PA6 | A6 | vstup/výstup | MISO | ADC1_IN11 | SPI MISO, ADC. Přerušení sdílí s tlačítkem Dolů. | |||
| GPIO 4 | PA4 | A4 | vstup/výstup | CS | LPTIM2_OUT | ADC1_IN9 | SPI CS (řízený programem), ADC, PWM (LPTIM2_OUT). | ||
| GPIO 5 | PB3 | B3 | vstup/výstup | SCK | SPI SCK. Přerušení (EXTI) sdílí s tlačítkem OK. | ||||
| GPIO 6 | PB2 | B2 | vstup/výstup | Obecný vstup/výstup. Přerušení sdílí s NFC. | |||||
| GPIO 7 | PC3 | C3 | vstup/výstup | ADC1_IN4 | ADC. Přerušení sdílí s tlačítkem OK. | ||||
| GPIO 8 | GND | – | |||||||
| GPIO 9 | 3V3 | výstup | Výstup 3,3 V, max. 1,2 A – při připojování karty SD a aktualizaci krátce vypadne | ||||||
| GPIO 10 | PA14 | SWC | vstup/výstup | SWD SWCLK (ladění) | |||||
| GPIO 11 | GND | – | |||||||
| GPIO 12 | PA13 | SIO | vstup/výstup | SWD SWDIO. Přerušení sdílí s tlačítkem Zpět; v ručním ovládání GPIO není. | |||||
| GPIO 13 | PB6 | TX | vstup/výstup | TX | USART1 TX – výchozí pro most USB-UART | ||||
| GPIO 14 | PB7 | RX | vstup/výstup | RX | USART1 RX – výchozí pro most USB-UART | ||||
| GPIO 15 | PC1 | C1 | vstup/výstup | SDA | ADC1_IN2 | I2C SDA externí sběrnice (I2C3, 100 kHz, bez pull-upů – přidejte vlastní), nebo LPUART TX (most USB-UART „15,16“), ADC. Přerušení sdílí se Sub-GHz. | |||
| GPIO 16 | PC0 | C0 | vstup/výstup | SCL | ADC1_IN1 | I2C SCL (I2C3), nebo LPUART RX, ADC. | |||
| GPIO 17 | PB14 | 1W | vstup/výstup | iButton / 1-Wire, pull-up 1 kΩ na 5 V. Jediný pin, který v režimu DFU nemění stav. | |||||
| GPIO 18 | GND | – |
Na co si dát pozor
- Piny snesou 5 V jen jako digitální vstup – ne jako výstup a ne v analogovém režimu.
- Výstup 5 V je na baterii vypnutý (GPIO → 5V on GPIO), s připojeným USB je pod napětím vždy.
- Celkový odběr z konektoru držte pod 5 W, jinak ochrana baterie Flipper vypne.
- Výstup 3,3 V krátce vypadne při připojování karty SD a při aktualizaci.
- Pin 17 (1-Wire) má pull-up 1 kΩ na 5 V.
- Moduly s velkou kapacitou připojujte jen k vypnutému Flipperu – jinak hrozí poškození dat na kartě SD.
