LaskaKit ESP32-C3-LPKit je úsporná deska velikosti D1 mini s čipem ESP32-C3 a nativním USB-C. Má nabíječku článku, měření baterie, RGB LED a konektory μŠup pro I2C i SPI. Napájení čidel (VSENSOR) se vypíná, takže deska v hlubokém spánku vydrží na baterii dlouho.
Parametry
- ESP32-C3 (modul ESP32-C3-MINI-1-N4): RISC-V 160 MHz, 4 MB flash
- Wi-Fi, Bluetooth LE 5
- 2 lišty po 8 pinech (rozložení D1 mini), μŠup I2C a μŠup SPI
- vypínatelné napájení čidel VSENSOR (GPIO4), měření baterie (GPIO0), RGB LED SK6812 (GPIO9)
- nabíječka TP4054 (0,4 A), nativní USB-C (bez převodníku)
- 36 × 25 mm
Pinout platí pro verzi 4.0 a vychází ze schématu a gerberů LaskaKit. Verze 3.x měla na levé liště jiné piny (A0, IO3, trvale zapnutých 3,3 V) – podle verze na desce zkontrolujte potisk.
Pin s potiskem „+3V3“ na levé liště je ve skutečnosti VSENSOR – napětí na něm je, jen když GPIO4 je v log. 1. Konektor μŠup SPI (J1) má piny 1 GND, 2 VSENSOR, 3 MISO (GPIO2), 4 CLK (GPIO6), 5 MOSI (GPIO7), 6 CS (GPIO3); v tabulce jsou jako J1-1 až J1-6.

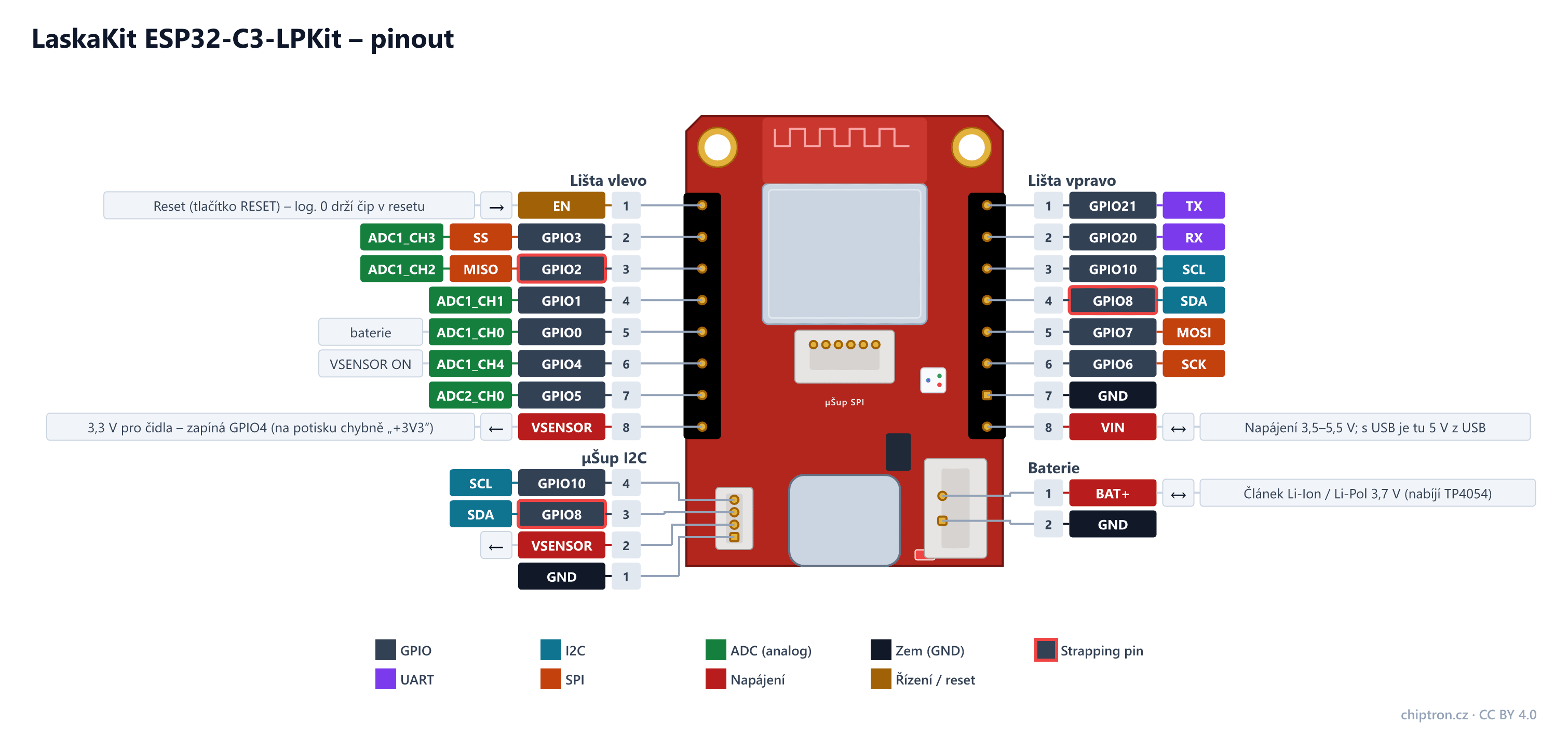

Pinout a tabulka pinů
Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
| Pin | Název | Směr | UART | I2C | SPI | ADC | Poznámka |
|---|---|---|---|---|---|---|---|
| J1-1 | GND | – | |||||
| J1-2 | VSENSOR | výstup | Potisk „+3V3“, ve skutečnosti VSENSOR: napájení obou konektorů μŠup a RGB LED z druhého stabilizátoru, který zapíná GPIO4 (log. 1). Trvale zapnutých 3,3 V na lištách není. | ||||
| J1-3 | GPIO2 | vstup/výstup | MISO | ADC1_CH2 | SPI MISO. Strapping pin – při startu nedržet v log. 0 | ||
| J1-4 | GPIO6 | vstup/výstup | SCK | JTAG MTCK | |||
| J1-5 | GPIO7 | vstup/výstup | MOSI | JTAG MTDO | |||
| J1-6 | GPIO3 | vstup/výstup | SS | ADC1_CH3 | |||
| Lišta vlevo 1 | EN | vstup | Reset (tlačítko RESET) – log. 0 drží čip v resetu | ||||
| Lišta vlevo 2 | GPIO3 | vstup/výstup | SS | ADC1_CH3 | |||
| Lišta vlevo 3 | GPIO2 | vstup/výstup | MISO | ADC1_CH2 | SPI MISO. Strapping pin – při startu nedržet v log. 0 | ||
| Lišta vlevo 4 | GPIO1 | vstup/výstup | ADC1_CH1 | ||||
| Lišta vlevo 5 | GPIO0 | vstup/výstup | ADC1_CH0 | Měření baterie: dělič 1 MΩ / 1,3 MΩ (Vbat = Vadc × 1,769) je z výroby připojený propojkami ADC_IO0 a ADC-BATT. Pro jiné použití pinu propojku ADC_IO0 přeřízněte. | |||
| Lišta vlevo 6 | GPIO4 | vstup/výstup | ADC1_CH4 | Zapnutí napájení čidel VSENSOR (log. 1 = zapnuto) | |||
| Lišta vlevo 7 | GPIO5 | vstup/výstup | ADC2_CH0 | JTAG MTDI | |||
| Lišta vlevo 8 | VSENSOR | výstup | Potisk „+3V3“, ve skutečnosti VSENSOR: napájení obou konektorů μŠup a RGB LED z druhého stabilizátoru, který zapíná GPIO4 (log. 1). Trvale zapnutých 3,3 V na lištách není. | ||||
| Lišta vpravo 1 | GPIO21 | vstup/výstup | TX | ||||
| Lišta vpravo 2 | GPIO20 | vstup/výstup | RX | ||||
| Lišta vpravo 3 | GPIO10 | vstup/výstup | SCL | I2C SCL (i na μŠup I2C). | |||
| Lišta vpravo 4 | GPIO8 | vstup/výstup | SDA | I2C SDA (i na μŠup I2C). Strapping pin s pull-upem 10 kΩ. Pull-upy I2C na VSENSOR připojí propojka I2C_PULLUPS (z výroby rozpojená). | |||
| Lišta vpravo 5 | GPIO7 | vstup/výstup | MOSI | JTAG MTDO | |||
| Lišta vpravo 6 | GPIO6 | vstup/výstup | SCK | JTAG MTCK | |||
| Lišta vpravo 7 | GND | – | |||||
| Lišta vpravo 8 | VIN | vstup/výstup | Napájecí vstup 3,5–5,5 V. S připojeným USB je na pinu 5 V z USB (za tranzistorem proti zpětnému proudu). | ||||
| μŠup I2C 1 | GND | – | |||||
| μŠup I2C 2 | VSENSOR | výstup | Potisk „+3V3“, ve skutečnosti VSENSOR: napájení obou konektorů μŠup a RGB LED z druhého stabilizátoru, který zapíná GPIO4 (log. 1). Trvale zapnutých 3,3 V na lištách není. | ||||
| μŠup I2C 3 | GPIO8 | vstup/výstup | SDA | I2C SDA (i na μŠup I2C). Strapping pin s pull-upem 10 kΩ. Pull-upy I2C na VSENSOR připojí propojka I2C_PULLUPS (z výroby rozpojená). | |||
| μŠup I2C 4 | GPIO10 | vstup/výstup | SCL | I2C SCL (i na μŠup I2C). | |||
| Baterie 1 | BAT+ | vstup/výstup | Článek Li-Ion / Li-Pol 3,7 V (nabíjí TP4054) | ||||
| Baterie 2 | GND | – |
Piny použité na desce
Tyto piny čipu obsluhují součástky na desce a ven vyvedené nejsou:
| Pin | Funkce na desce |
|---|---|
| GPIO9 | Tlačítko FLASH a data RGB LED SK6812 (strapping pin, pull-up 10k; LED svítí jen se zapnutým VSENSOR) |
| GPIO18, 19 | USB D− a D+ (nativní USB, USB-C) |
Na co si dát pozor
- GPIO nejsou 5V tolerantní.
- Čidla na μŠup ani RGB LED nejedou, dokud GPIO4 nezapne napájení VSENSOR.
- Pin „+3V3“ na levé liště je vypínatelný VSENSOR – trvale zapnutých 3,3 V na lištách není.
- Na GPIO0 je z výroby připojený dělič baterie – pro jiné použití přeřízněte propojku ADC_IO0.
- GPIO2, 8 a 9 jsou strapping piny; GPIO9 je tlačítko FLASH a data RGB LED.
