Seeed Studio XIAO ESP32C6 Pinout

Seeed Studio XIAO ESP32C6 je deska velikosti palce (21 × 17,8 mm) s čipem ESP32-C6: Wi-Fi 6, Bluetooth LE 5 a Zigbee/Thread. Má keramickou anténu i konektor U.FL, mezi kterými se přepíná z programu, a nabíječku Li-Po článku.

Rozložení pinů je stejné v celé řadě XIAO.

Parametry

  • ESP32-C6FH4: RISC-V až 160 MHz + úsporné jádro 20 MHz, 512 kB SRAM, 4 MB flash
  • Wi-Fi 6 (2,4 GHz), Bluetooth LE 5, Zigbee a Thread
  • 11 GPIO na lištách (D0–D10), z toho 3 analogové vstupy; další GPIO na ploškách zespodu
  • UART, I2C, SPI, PWM
  • USB-C (nativní USB), nabíjení Li-Po článku přes plošky BAT
  • keramická anténa a konektor U.FL s přepínačem (GPIO3, GPIO14)
  • 21 × 17,8 mm, pájecí plošky na hraně

Přepínač antén je potřeba zapnout: GPIO3 v log. 0 ho napájí, GPIO14 volí anténu (log. 0 keramická, log. 1 externí). Arduino to při startu udělá samo, v ESPHome a ESP-IDF to nastavte sami.

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

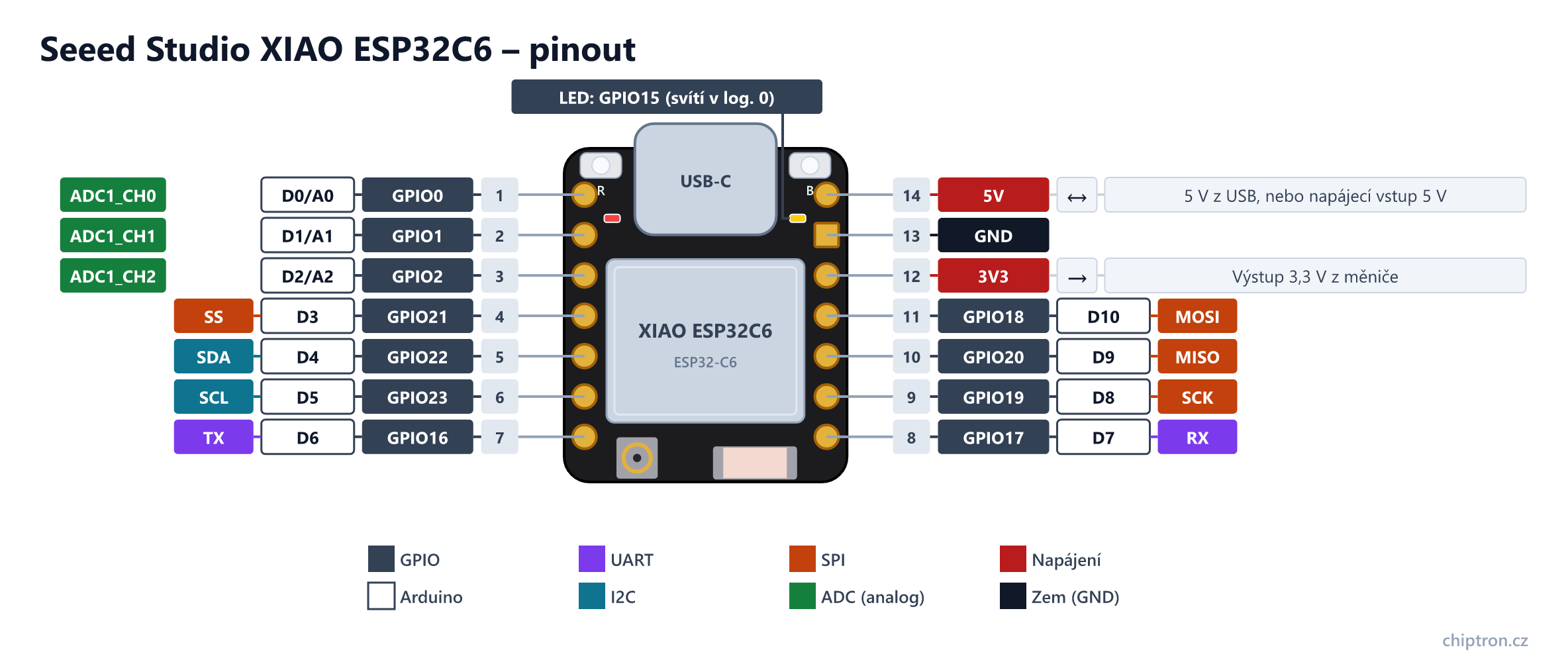

Seeed Studio XIAO ESP32C6 – pinoutSeeed Studio XIAO ESP32C6 – pinoutchiptron.czUSB-CRBXIAO ESP32C6ESP32-C6LED: GPIO15 (svítí v log. 0) 1 GPIO0 D0/A0 ADC1_CH0 2 GPIO1 D1/A1 ADC1_CH1 3 GPIO2 D2/A2 ADC1_CH2 4 GPIO21 D3 SS 5 GPIO22 D4 SDA 6 GPIO23 D5 SCL 7 GPIO16 D6 TX 14 5V ↔ 5 V z USB, nebo napájecí vstup 5 V 13 GND 12 3V3 → Výstup 3,3 V z měniče 11 GPIO18 D10 MOSI 10 GPIO20 D9 MISO 9 GPIO19 D8 SCK 8 GPIO17 D7 RX GPIO Arduino UART I2C SPI ADC (analog) Napájení Zem (GND)
Stáhnout:PNGSVG
Tabulka pinů – Seeed Studio XIAO ESP32C6
PinNázevArduinoSměrUARTI2CSPIADCPoznámka
1GPIO0D0/A0vstup/výstupADC1_CH0LP GPIO0 – umí probouzet z hlubokého spánku a ovládat ho úsporné jádro. Stejně GPIO1 a GPIO2 (D1, D2).
2GPIO1D1/A1vstup/výstupADC1_CH1
3GPIO2D2/A2vstup/výstupADC1_CH2
4GPIO21D3vstup/výstupSS
5GPIO22D4vstup/výstupSDA
6GPIO23D5vstup/výstupSCL
7GPIO16D6vstup/výstupTXUART0 TX (na desce přes rezistor 499 Ω)
8GPIO17D7vstup/výstupRXUART0 RX
9GPIO19D8vstup/výstupSCK
10GPIO20D9vstup/výstupMISO
11GPIO18D10vstup/výstupMOSI
123V3výstupVýstup 3,3 V z měniče
13GND–
145Vvstup/výstup5 V z USB konektoru. Lze jím desku i napájet – zdroj ideálně připojte přes diodu, aby napětí neteklo zpět do USB. Při napájení z baterie tu napětí není.

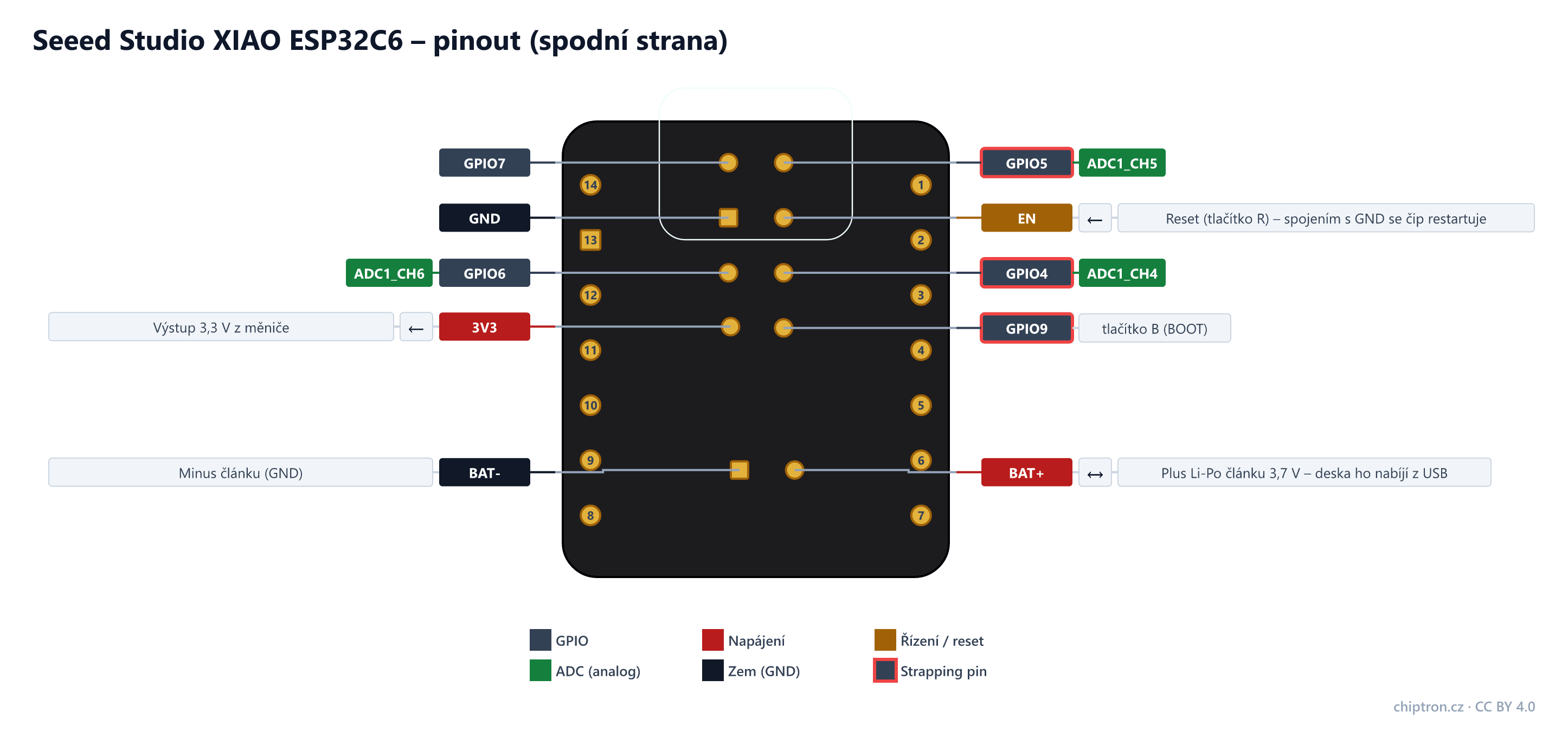

zespoduGPIO5vstup/výstupADC1_CH5Ploška zespodu. JTAG MTDI; strapping pin (časování SDIO slave) – běžně bez vlivu
zespoduGPIO7vstup/výstupPloška zespodu. JTAG MTDO
zespoduENvstupReset (tlačítko R) – spojením s GND se čip restartuje
zespoduGND–
zespoduGPIO4vstup/výstupADC1_CH4Ploška zespodu. JTAG MTMS; strapping pin (časování SDIO slave) – běžně bez vlivu
zespoduGPIO6vstup/výstupADC1_CH6Ploška zespodu. JTAG MTCK
zespoduGPIO9vstup/výstupTlačítko B (BOOT), ploška zespodu. Strapping pin – log. 0 při startu = režim nahrávání
zespodu3V3výstupVýstup 3,3 V z měniče
zespoduBAT+vstup/výstupPlus Li-Po článku 3,7 V – deska ho nabíjí z USB
zespoduBAT-–Minus článku (GND)

Na co si dát pozor

  • GPIO nejsou 5V tolerantní.
  • Bez zapnutého přepínače antén (GPIO3 v log. 0) má Wi-Fi mizerný dosah.
  • Uživatelská LED (GPIO15) svítí v log. 0.
  • Tlačítko B je GPIO9 (strapping pin – log. 0 při startu = režim nahrávání).
  • Do plošek BAT připojujte jen článek Li-Po/Li-Ion 3,7 V.
