Seeed Studio XIAO ESP32S3 nabízí v palcovém formátu dvoujádrový ESP32-S3 s 8 MB PSRAM a 8 MB flash. Víc paměti se hodí na audio, rozpoznávání hlasu nebo jednoduché strojové učení.
Verze Sense má navíc odnímatelnou kameru, mikrofon a slot na microSD.
Parametry
- ESP32-S3: 2× Xtensa LX7 až 240 MHz, 8 MB PSRAM
- 8 MB flash
- Wi-Fi 4 (2,4 GHz) a Bluetooth 5 (LE), externí anténa (U.FL)
- 11 GPIO na lištách a další plošky zespodu, 9 analogových a 9 dotykových vstupů
- UART, I2C, SPI a PWM, USB-C s nativním USB
- nabíjení Li-Po článku, oranžová LED na GPIO21 (svítí v log. 0)
- výstup 3,3 V až 700 mA, 21 × 17,8 mm
Na lištách má stejné rozložení jako ostatní XIAO. Plošky na spodní straně vyvádějí další GPIO (u verze Sense je část z nich obsazená kamerou).

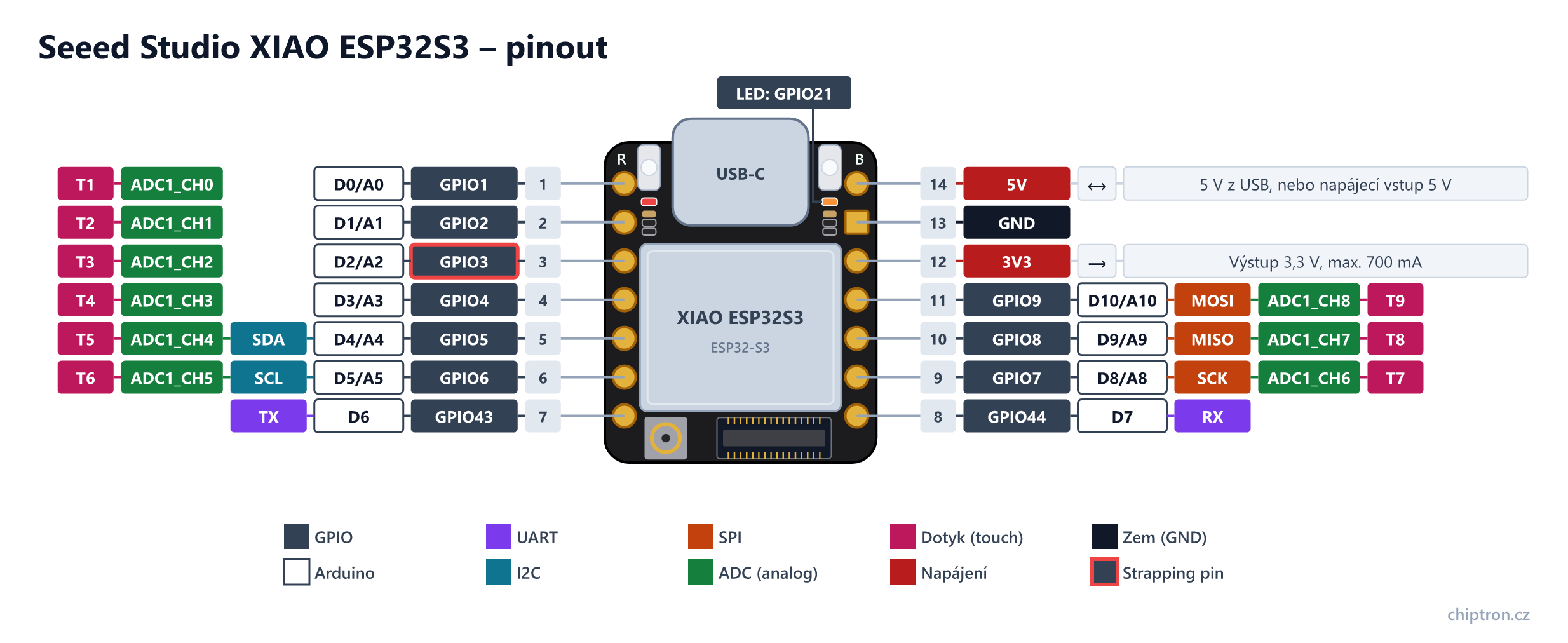

Pinout a tabulka pinů
Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
Jména pinů:

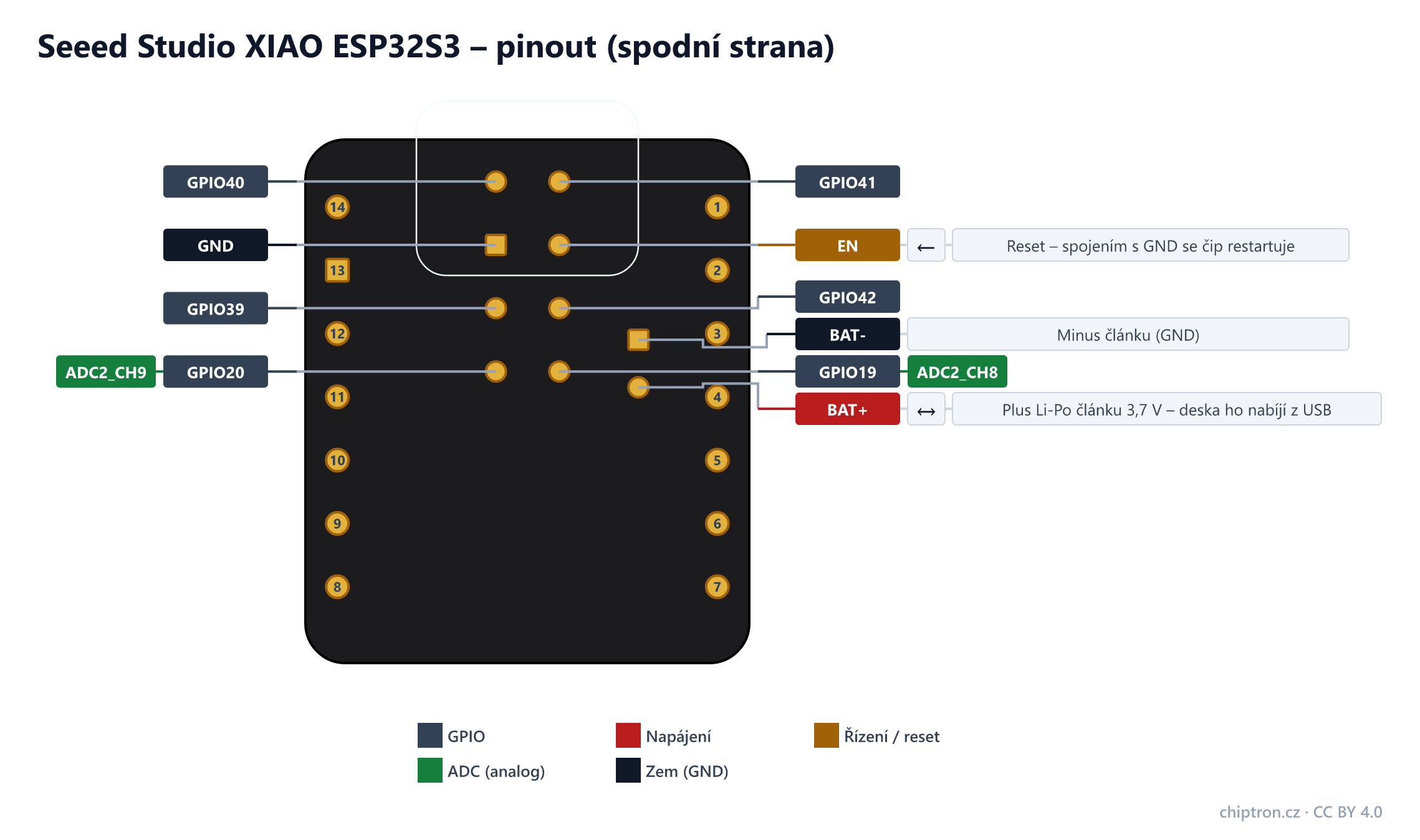

Spodní strana
Licence: CC BY 4.0 · Jak uvést zdroj
| Pin | Název | Arduino | Směr | UART | I2C | SPI | ADC | Dotyk | Poznámka |
|---|---|---|---|---|---|---|---|---|---|
| 1 | GPIO1 | D0/A0 | vstup/výstup | ADC1_CH0 | T1 | ||||
| 2 | GPIO2 | D1/A1 | vstup/výstup | ADC1_CH1 | T2 | ||||
| 3 | GPIO3 | D2/A2 | vstup/výstup | ADC1_CH2 | T3 | Strapping pin (volba zdroje JTAG) – bez nastavení v eFuse se neuplatní | |||
| 4 | GPIO4 | D3/A3 | vstup/výstup | ADC1_CH3 | T4 | ||||
| 5 | GPIO5 | D4/A4 | vstup/výstup | SDA | ADC1_CH4 | T5 | |||
| 6 | GPIO6 | D5/A5 | vstup/výstup | SCL | ADC1_CH5 | T6 | |||
| 7 | GPIO43 | D6 | vstup/výstup | TX | UART0 TX | ||||
| 8 | GPIO44 | D7 | vstup/výstup | RX | SS | UART0 RX; v Arduinu zároveň výchozí SS pro SPI | |||
| 9 | GPIO7 | D8/A8 | vstup/výstup | SCK | ADC1_CH6 | T7 | |||
| 10 | GPIO8 | D9/A9 | vstup/výstup | MISO | ADC1_CH7 | T8 | |||
| 11 | GPIO9 | D10/A10 | vstup/výstup | MOSI | ADC1_CH8 | T9 | |||
| 12 | 3V3 | výstup | Výstup 3,3 V, max. 700 mA | ||||||
| 13 | GND | – | |||||||
| 14 | 5V | vstup/výstup | 5 V z USB konektoru. Lze jím desku i napájet – zdroj ideálně připojte přes diodu, aby napětí neteklo zpět do USB. | ||||||
| Spodní strana | GPIO40 | vstup/výstup | JTAG MTDO | ||||||
| Spodní strana | GPIO41 | vstup/výstup | JTAG MTDI | ||||||
| Spodní strana | GPIO39 | vstup/výstup | JTAG MTCK | ||||||
| Spodní strana | GPIO42 | vstup/výstup | JTAG MTMS | ||||||
| Spodní strana | GPIO20 | vstup/výstup | ADC2_CH9 | USB D+ – obsazený USB, jako GPIO nepoužívejte | |||||
| Spodní strana | GPIO19 | vstup/výstup | ADC2_CH8 | USB D− – obsazený USB, jako GPIO nepoužívejte | |||||
| Spodní strana | EN | vstup | Reset – spojením s GND se čip restartuje | ||||||
| Spodní strana | GND | – | |||||||
| Spodní strana | BAT+ | vstup/výstup | Plus Li-Po článku 3,7 V – deska ho nabíjí z USB | ||||||
| Spodní strana | BAT- | – | Minus článku (GND) |
Na co si dát pozor
- GPIO nejsou 5V tolerantní. Na 5V signály použijte převodník úrovní.
- GPIO19 a GPIO20 jsou USB D− a D+ – jako GPIO nepoužívejte.
- Bez připojené antény Wi-Fi skoro nefunguje.
- Při náročném provozu (Wi-Fi, kamera) se deska výrazně zahřívá.
- Do plošek BAT připojujte jen článek Li-Po/Li-Ion 3,7 V.
