Raspberry Pi Zero 2 W je malý počítač velikosti 65 × 30 mm se čtyřjádrovým procesorem, Wi-Fi a Bluetooth. Na hraně má 40pinovou lištu GPIO se stejným rozložením jako větší modely, takže na něj pasují i HATy pro Raspberry Pi 4 a 5.
Lišta není z výroby osazená – buď ji připájíte, nebo koupíte verzi WH s lištou.
Parametry
- RP3A0: BCM2710A1 (4× Cortex-A53 1 GHz) a 512 MB LPDDR2 v jednom pouzdře
- Wi-Fi 2,4 GHz, Bluetooth 4.2 a BLE
- 40pinová lišta GPIO (neosazená): UART, 2× I2C, 2× SPI, PWM, PCM
- mini HDMI, micro USB OTG (data), micro USB PWR IN (napájení), konektor kamery CSI (22 pinů)
- 65 × 30 mm
Funkce GPIO odpovídají čipu BCM2837 (stejné jako u Raspberry Pi 3): UART0 a UART1, I2C0 (EEPROM HATu) a I2C1, SPI0 a SPI1, PWM0/1, PCM a GPCLK. Další UART2–5, I2C3–6 ani SPI3–6 z Raspberry Pi 4 Zero 2 W nemá.
Na GPIO14/15 je mini UART – plnohodnotný PL011 obsluhuje Bluetooth. Zelená LED ACT je na GPIO29.
Pinout a tabulka pinů

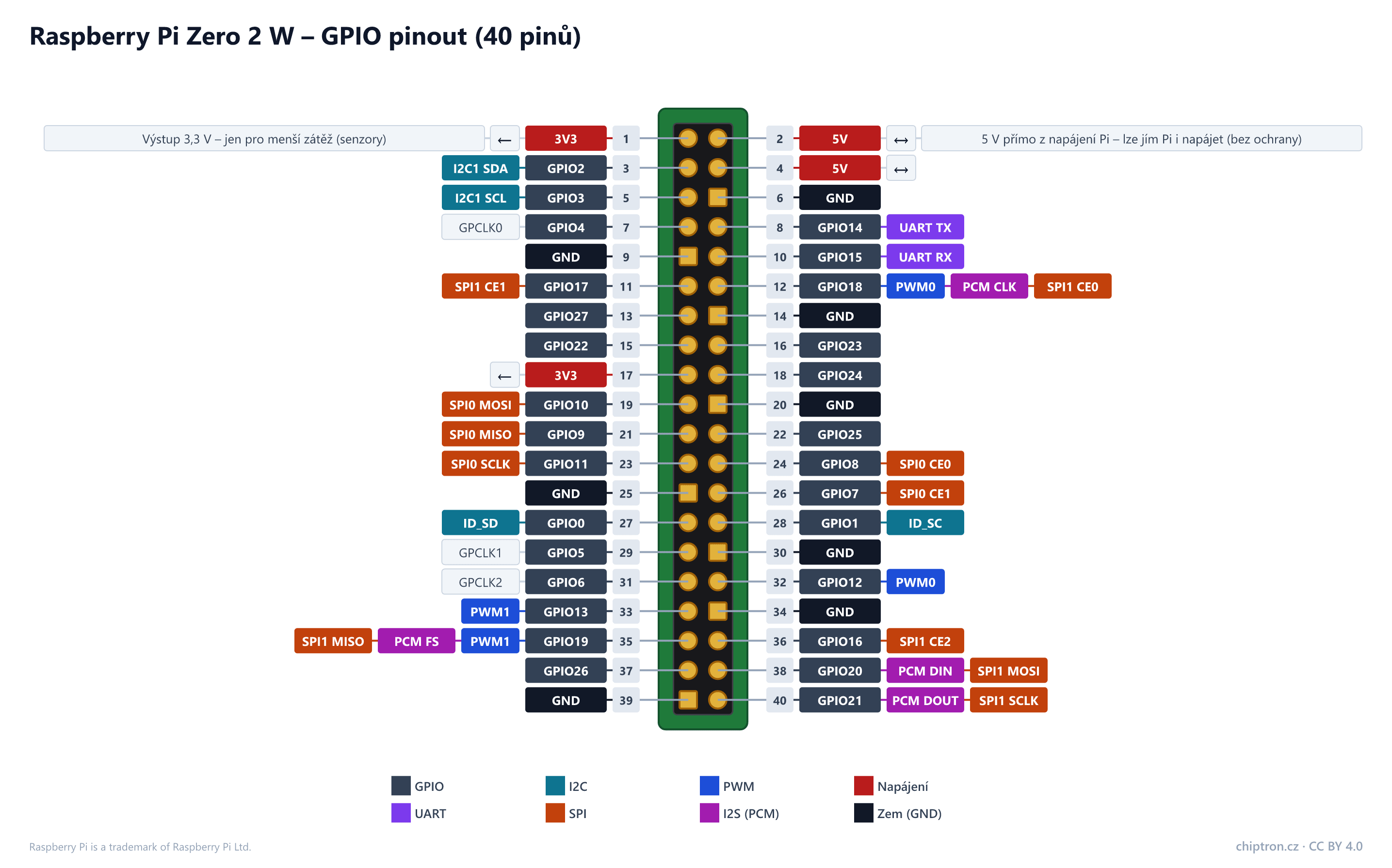

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.
| Pin | Název | Směr | UART | I2C | SPI | PWM | I2S (PCM) | Poznámka |
|---|---|---|---|---|---|---|---|---|
| 1 | 3V3 | výstup | Výstup 3,3 V – jen pro menší zátěž (senzory) | |||||
| 2 | 5V | vstup/výstup | 5 V přímo z napájení Pi – lze jím Pi i napájet (bez ochrany) | |||||
| 3 | GPIO2 | vstup/výstup | I2C1 SDA | I2C1 SDA, pull-up 1,8 kΩ na desce. | ||||
| 4 | 5V | vstup/výstup | 5 V přímo z napájení Pi – lze jím Pi i napájet (bez ochrany) | |||||
| 5 | GPIO3 | vstup/výstup | I2C1 SCL | I2C1 SCL, pull-up 1,8 kΩ na desce. Spojením se zemí se Raspberry Pi probudí z vypnutí (halt). | ||||
| 6 | GND | – | ||||||
| 7 | GPIO4 | vstup/výstup | GPCLK0; výchozí pin 1-Wire (dtoverlay=w1-gpio) | |||||
| 8 | GPIO14 | vstup/výstup | UART TX | UART TX. Na GPIO14/15 je mini UART (UART1), plnohodnotný PL011 (UART0) obsluhuje Bluetooth. Konzole je ve výchozím stavu vypnutá (enable_uart=1, takt jádra se pak zafixuje na 250 MHz); po dtoverlay=disable-bt nebo miniuart-bt je na liště PL011. | ||||
| 9 | GND | – | ||||||
| 10 | GPIO15 | vstup/výstup | UART RX | UART RX – sériová konzole | ||||
| 11 | GPIO17 | vstup/výstup | SPI1 CE1 | |||||
| 12 | GPIO18 | vstup/výstup | SPI1 CE0 | PWM0 | PCM CLK | PWM0; PCM CLK (I2S); SPI1 CE0 | ||
| 13 | GPIO27 | vstup/výstup | ||||||
| 14 | GND | – | ||||||
| 15 | GPIO22 | vstup/výstup | ||||||
| 16 | GPIO23 | vstup/výstup | ||||||
| 17 | 3V3 | výstup | Výstup 3,3 V – jen pro menší zátěž (senzory) | |||||
| 18 | GPIO24 | vstup/výstup | ||||||
| 19 | GPIO10 | vstup/výstup | SPI0 MOSI | |||||
| 20 | GND | – | ||||||
| 21 | GPIO9 | vstup/výstup | SPI0 MISO | |||||
| 22 | GPIO25 | vstup/výstup | ||||||
| 23 | GPIO11 | vstup/výstup | SPI0 SCLK | |||||
| 24 | GPIO8 | vstup/výstup | SPI0 CE0 | |||||
| 25 | GND | – | ||||||
| 26 | GPIO7 | vstup/výstup | SPI0 CE1 | |||||
| 27 | GPIO0 | vstup/výstup | ID_SD | I2C0 SDA pro EEPROM HATu – nepoužívat | ||||
| 28 | GPIO1 | vstup/výstup | ID_SC | I2C0 SCL pro EEPROM HATu – nepoužívat | ||||
| 29 | GPIO5 | vstup/výstup | GPCLK1 | |||||
| 30 | GND | – | ||||||
| 31 | GPIO6 | vstup/výstup | GPCLK2 | |||||
| 32 | GPIO12 | vstup/výstup | PWM0 | PWM0 | ||||
| 33 | GPIO13 | vstup/výstup | PWM1 | PWM1 | ||||
| 34 | GND | – | ||||||
| 35 | GPIO19 | vstup/výstup | SPI1 MISO | PWM1 | PCM FS | PWM1; PCM FS (I2S); SPI1 MISO | ||
| 36 | GPIO16 | vstup/výstup | SPI1 CE2 | |||||
| 37 | GPIO26 | vstup/výstup | ||||||
| 38 | GPIO20 | vstup/výstup | SPI1 MOSI | PCM DIN | PCM DIN (I2S); SPI1 MOSI | |||
| 39 | GND | – | ||||||
| 40 | GPIO21 | vstup/výstup | SPI1 SCLK | PCM DOUT | PCM DOUT (I2S); SPI1 SCLK |
Piny použité na desce
Tyto piny čipu obsluhují součástky na desce a ven vyvedené nejsou:
| Pin | Funkce na desce |
|---|---|
| GPIO29 | Zelená LED ACT (svítí v log. 0) |
| GPIO28 | HDMI – detekce připojení (HPD) |
| GPIO30–33 | UART k Bluetooth |
| GPIO34–39 | Wi-Fi (SDIO) |
| GPIO40 | Konektor kamery (CAM_GPIO1) |
| GPIO41, 42 | Zapnutí Wi-Fi (WL_ON) a Bluetooth (BT_ON) |
| GPIO44, 45 | I2C konektoru kamery |
| GPIO46, 47 | I2C napájecího obvodu (SMPS) |
Na co si dát pozor
- GPIO nejsou 5V tolerantní (logika 3,3 V).
- Lišta GPIO není osazená – připájejte ji, nebo kupte Zero 2 WH.
- Data jdou jen přes micro USB označený USB (potřebujete redukci OTG), napájení přes PWR IN.
- Konzole UART je ve výchozím stavu vypnutá (enable_uart=1 v config.txt).
- Testovací plošky jsou jinde než u Zero W – příslušenství s pogo piny nemusí pasovat.
