Raspberry Pi GPIO Pinout (40 pinů)

40pinová lišta GPIO je u Raspberry Pi stejná od modelu B+ – najdete ji na Raspberry Pi 5, 4, 3, Zero 2 W i starších deskách. Díky tomu fungují HATy a rozšiřující desky napříč generacemi.

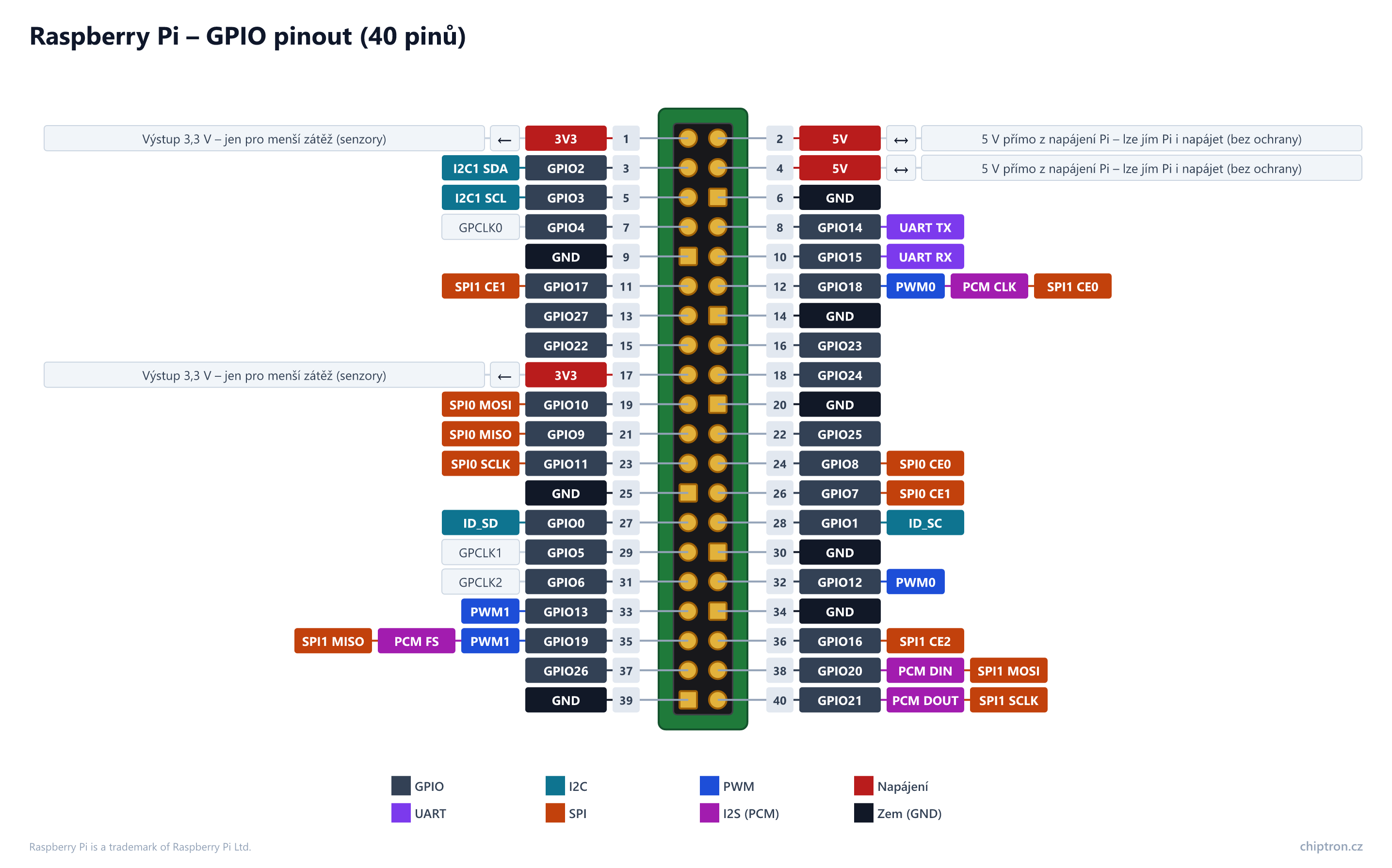

Diagram ukazuje čísla GPIO (BCM) i fyzická čísla pinů 1–40. Právě jejich záměna je nejčastější chyba při zapojování.

Parametry

28 GPIO s logikou 3,3 V (GPIO0–27)
napájení 2× 5 V a 2× 3,3 V, 8× GND
UART (GPIO14/15), I2C1 (GPIO2/3), SPI0 a SPI1
hardwarové PWM na GPIO12, 13, 18 a 19
PCM/I2S na GPIO18–21, 1-Wire na libovolném GPIO (výchozí GPIO4)
GPIO0/1 (ID_SD/ID_SC) jsou vyhrazené pro EEPROM HATu
u Raspberry Pi 5 obsluhuje lištu čip RP1, u starších modelů přímo SoC Broadcom

Na Raspberry Pi 5 ovládejte GPIO knihovnou gpiozero nebo libgpiod – oblíbená RPi.GPIO kvůli čipu RP1 nefunguje (jako náhrada slouží balíček rpi-lgpio).

Pinout a tabulka pinů

Najeďte myší na pin v diagramu nebo na řádek tabulky, filtrem zvýrazníte sběrnici. Pinout si můžete stáhnout jako PNG nebo SVG.

Stáhnout:PNG SVG

Tabulka pinů – Raspberry Pi GPIO (40 pinů)
Pin	Název	Směr	UART	I2C	SPI	PWM	I2S (PCM)	Poznámka
1	3V3	výstup						Výstup 3,3 V – jen pro menší zátěž (senzory)
2	5V	vstup/výstup						5 V přímo z napájení Pi – lze jím Pi i napájet (bez ochrany)
3	GPIO2	vstup/výstup		I2C1 SDA				I2C1 SDA; na desce pull-up 1,8 kΩ
4	5V	vstup/výstup						5 V přímo z napájení Pi – lze jím Pi i napájet (bez ochrany)
5	GPIO3	vstup/výstup		I2C1 SCL				I2C1 SCL; na desce pull-up 1,8 kΩ. Spojením s GND se vypnuté Pi zapne
6	GND	–
7	GPIO4	vstup/výstup						GPCLK0; výchozí pin 1-Wire (dtoverlay=w1-gpio)
8	GPIO14	vstup/výstup	UART TX					UART TX – sériová konzole
9	GND	–
10	GPIO15	vstup/výstup	UART RX					UART RX – sériová konzole
11	GPIO17	vstup/výstup			SPI1 CE1
12	GPIO18	vstup/výstup			SPI1 CE0	PWM0	PCM CLK	PWM0; PCM CLK (I2S); SPI1 CE0
13	GPIO27	vstup/výstup
14	GND	–
15	GPIO22	vstup/výstup
16	GPIO23	vstup/výstup
17	3V3	výstup						Výstup 3,3 V – jen pro menší zátěž (senzory)
18	GPIO24	vstup/výstup
19	GPIO10	vstup/výstup			SPI0 MOSI
20	GND	–
21	GPIO9	vstup/výstup			SPI0 MISO
22	GPIO25	vstup/výstup
23	GPIO11	vstup/výstup			SPI0 SCLK
24	GPIO8	vstup/výstup			SPI0 CE0
25	GND	–
26	GPIO7	vstup/výstup			SPI0 CE1
27	GPIO0	vstup/výstup		ID_SD				I2C0 SDA pro EEPROM HATu – nepoužívat
28	GPIO1	vstup/výstup		ID_SC				I2C0 SCL pro EEPROM HATu – nepoužívat
29	GPIO5	vstup/výstup						GPCLK1
30	GND	–
31	GPIO6	vstup/výstup						GPCLK2
32	GPIO12	vstup/výstup				PWM0		PWM0
33	GPIO13	vstup/výstup				PWM1		PWM1
34	GND	–
35	GPIO19	vstup/výstup			SPI1 MISO	PWM1	PCM FS	PWM1; PCM FS (I2S); SPI1 MISO
36	GPIO16	vstup/výstup			SPI1 CE2
37	GPIO26	vstup/výstup
38	GPIO20	vstup/výstup			SPI1 MOSI		PCM DIN	PCM DIN (I2S); SPI1 MOSI
39	GND	–
40	GPIO21	vstup/výstup			SPI1 SCLK		PCM DOUT	PCM DOUT (I2S); SPI1 SCLK

Na co si dát pozor

GPIO nejsou 5V tolerantní. 5 V na vstupu může Raspberry Pi zničit.
Piny 5V jsou spojené přímo s napájením – napájení přes ně obchází ochranu, pozor na polaritu.
Z pinů 3,3 V berte jen menší proud (senzory), na větší zátěž použijte vlastní stabilizátor.
GPIO2/3 (I2C1) mají na desce pull-up 1,8 kΩ – jako obecné vstupy se chovají jinak než ostatní piny.
V kódu se používají čísla GPIO (BCM), ne fyzická čísla pinů na liště.
