Hledáte způsob, jak stabilizovat nějaké vyšší vstupní napětí na 5V nebo 3.3V a netopit Pánu Bohu do oken? Pak se mrkněte na tuhle desku, která je pinově kompatibilní s populárním 7805 a navíc z dílny českého kutila – RB0005.

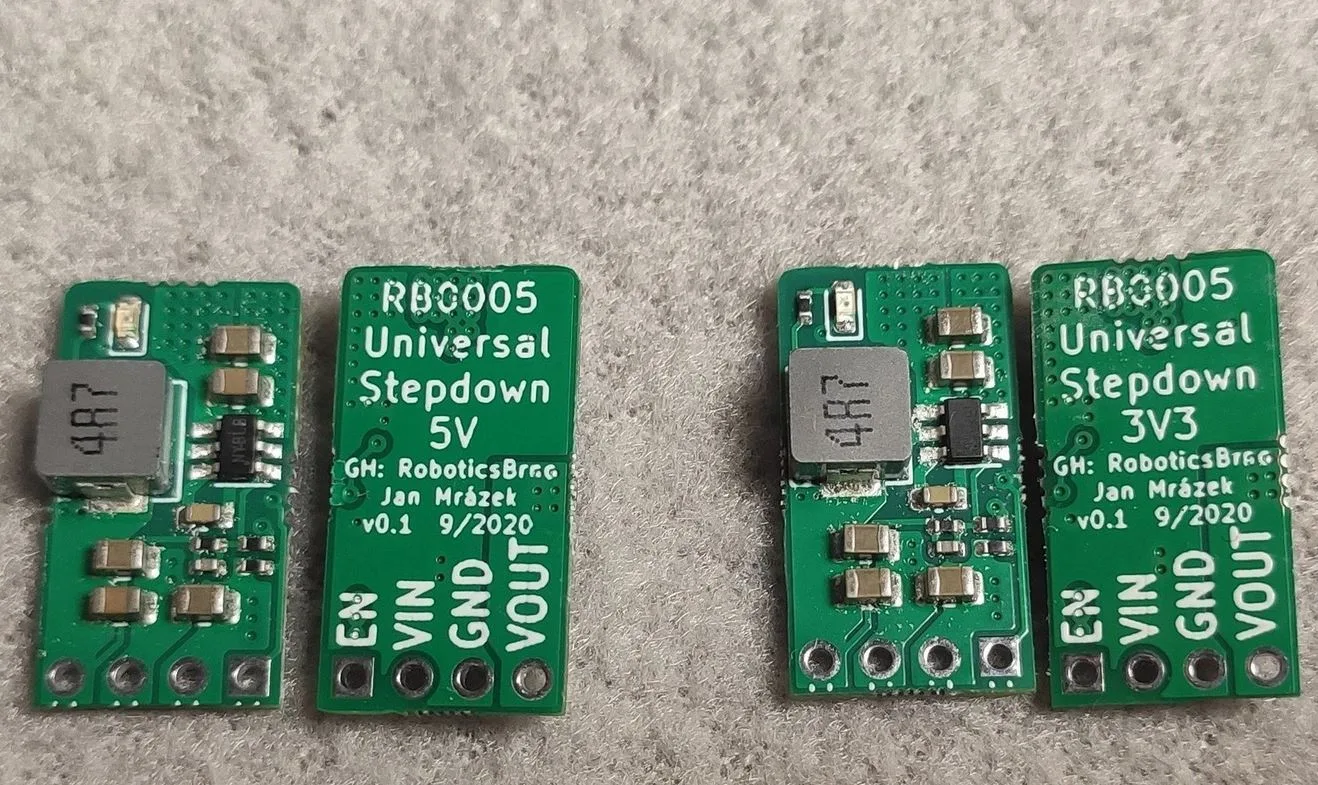

Jan Mrázek z Robotika Brno navrhl miniaturní desku se spínaným step-down měničem, který dokáže dodat až 4A a navíc má stejné zapojení pinů jako populární stabilizátor 7805.
Deska je založena na obvodu SY8105 a díky velmi dobrému designu desky dokáže spínaný stabilizátor přenést až 4A (s chlazením, 3A – bez chlazení). Maximální vstupní napětí je 18V a zakoupit si můžete vyriantu s výstupním napětím 5V nebo 3.3V.
Modul má navíc vyvedený i Enable pin, díky kterému můžete celý modul můžete vypnout.
Modul je velmi dobře zdokumentován a navíc bylo provedeno hned několik zátěžových testů. Výsledky pro 5V verzi najdete tady, pro 3.3V pak tady.
Cena za modul je 3.5 USD, což je samozřejmě víc než je cena nějakého pochybného stabilizátoru na čínských eshopech. Na druhou stranu získáte prověřený produkt, výborně zdokumentovaný a navíc jej ihned můžete vyměnit za váš 7805 ve vašem stávajícím projektu.
Tindie store: https://www.tindie.com/products/yaqwsx/rb0005-universalstepdown/
Github projekt: https://github.com/RoboticsBrno/RB0005-UniversalStepDown
