Do poštovní schránky mi přistál modul (shield) určený pro vývojové desky Arduino Nano, Uno i Mega.
Z tohoto pohledu se jedná o velmi univerzální modul, ale co dokáže?

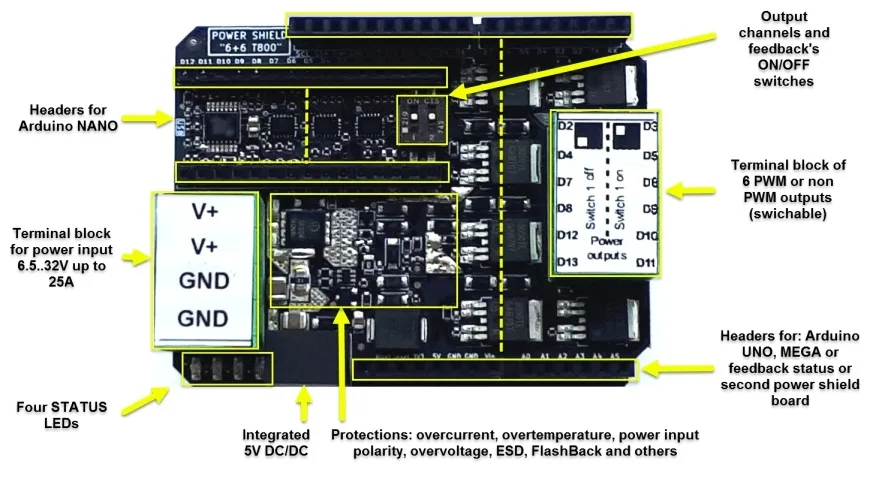

Specifikace
Podpora Arduino Nano, Uno, Mega a dalších
– Vstupní napětí 6.5 – 32 V DC
– DC-DC měnič pro Arduino desky
– výstupní frekvence
— bez chlazení externích tranzistorů – 0 až 2 KHz
— s chlazením externích trazistorů – 0 až 25 KHz, pro malé proudy až 100 KHz
– level shifter
– 4 indikační diody
– pětivrstvá proudová ochrana
– tepelná ochrana
– ochrana proti přepólování
– externí ESD ochrana vstupů/výstupů
– maximální výkon 800W
– špičkový výkon 1500W
– provozní teplota -20 až +50 °C

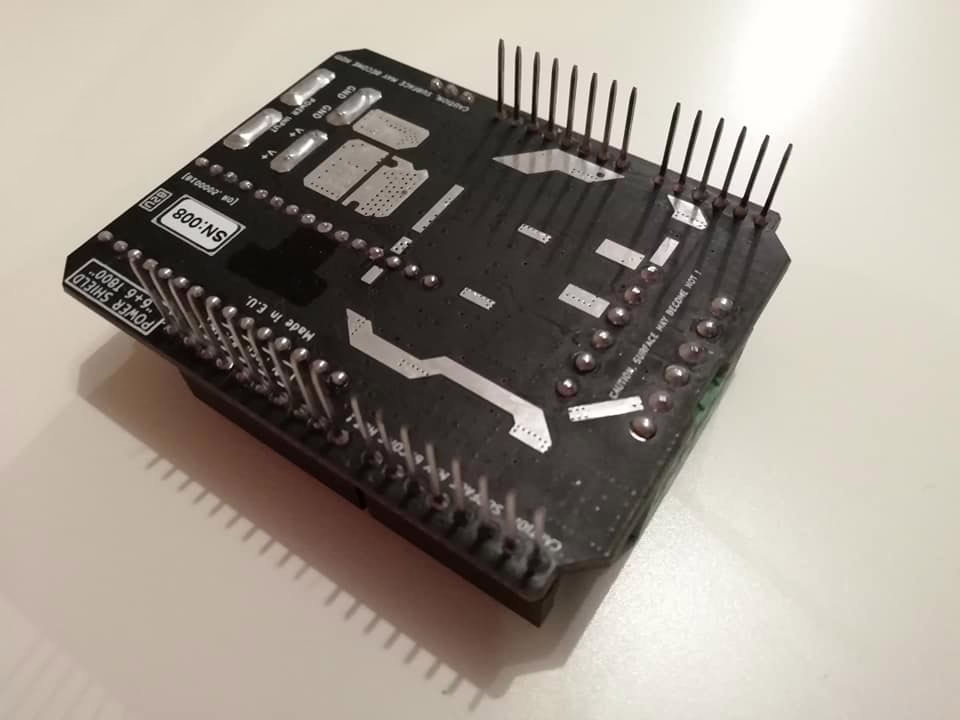

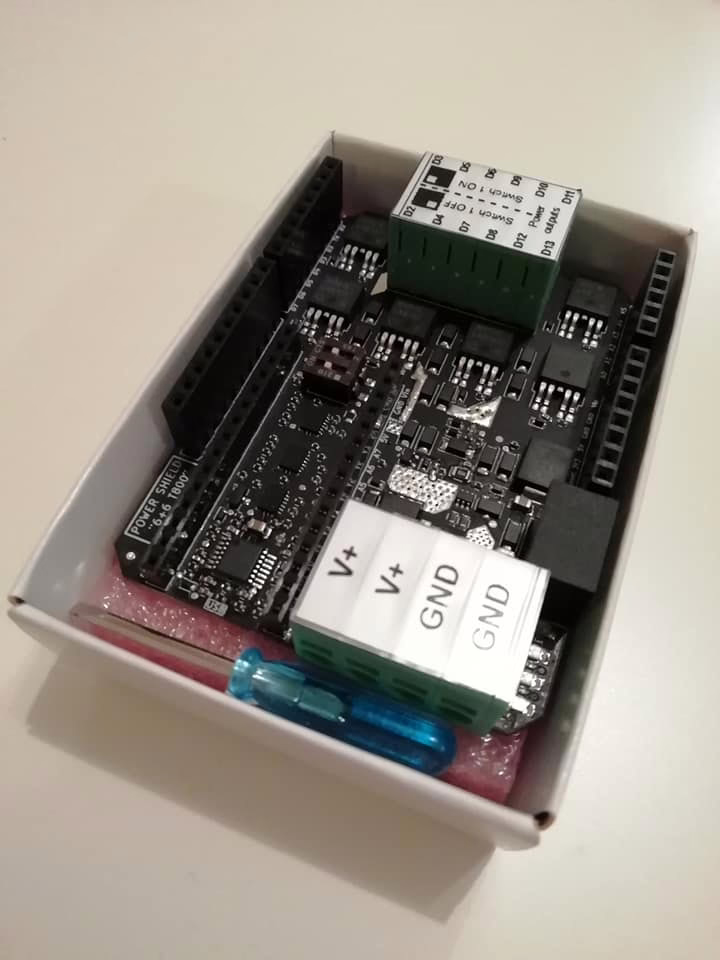

První pohled
Design návrhu musím jednoznačně pochválit. Na desce se nachází velké možství chladících ploch. Taky aby ne, když to dokáže přenést až 800W, špičkově až 1500W.
Prodloužené pinové lišty nejsou tenké a od pohledu jsou kvalitně pokovené.
Na jednu vývojovou desku Arduino můžete připojit až dva Power Shield a ovládat tak dvojnásobek výstupních zařízení, díky přepínači kanálů umístěném na každé desce.
Dokumentace je velmi podrobná a není nutné instalovat dodatečné knihovny do Arduino IDE nebo jiných nástrojů.
K dispozici jsou dva vzorové kódy.
Power Shield vám ušetří spoustu času právě kvůli tomu, že navrhnout vhodné zapojení pro spínání takto vysokých výkonů není vůbec jednoduché a zároveň tím razantně snížíte riziko zničení vašich zařízení, které chcete ovládat.
Modul tak využijete od klasického bastlení, kde spínáte výkonou LED, či nějaký motor až po vývoj v R&D a robotice.
POWER SHIELD je dostupný na ebay s poštovným zdarma za cenu 93 USD (cca 2100) a balíček vám přijde z Litvy.
Další informace naleznete na https://www.v-vTech.com
