Pozor na přehřívání Heltec Lora32 v3! Může za to jeden rezistor. Návod, jak to upravit najdeš v tomto článku.

Posledních několik týdnů „jedeme“ hojně decentralizovanou a samoorganizující se síť Meshtastic. Nakupují se vývojové kity, vyrábí se nové nody. Mezi populárními deskami, které lze pro Meshtastic použít, je Heltec Lora 32 V3 s OLED displejem. Bohužel, tento modul má jednu chybu, která způsobuje přehřátí obvodu pro nabíjení baterie.

Na tuto skutečnost upozornil FelixTRG – OK9UWU / OK2AWO (twitter)

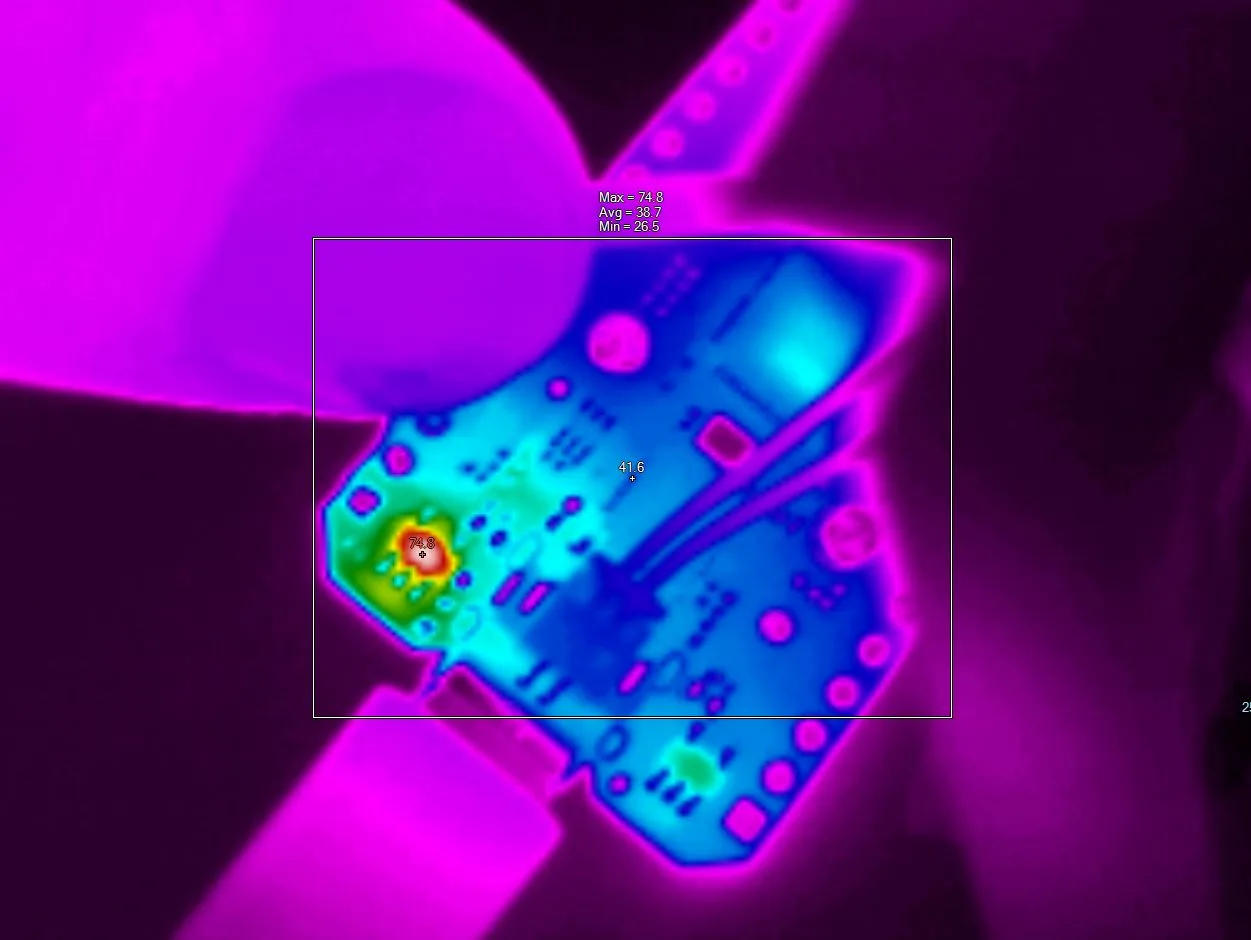

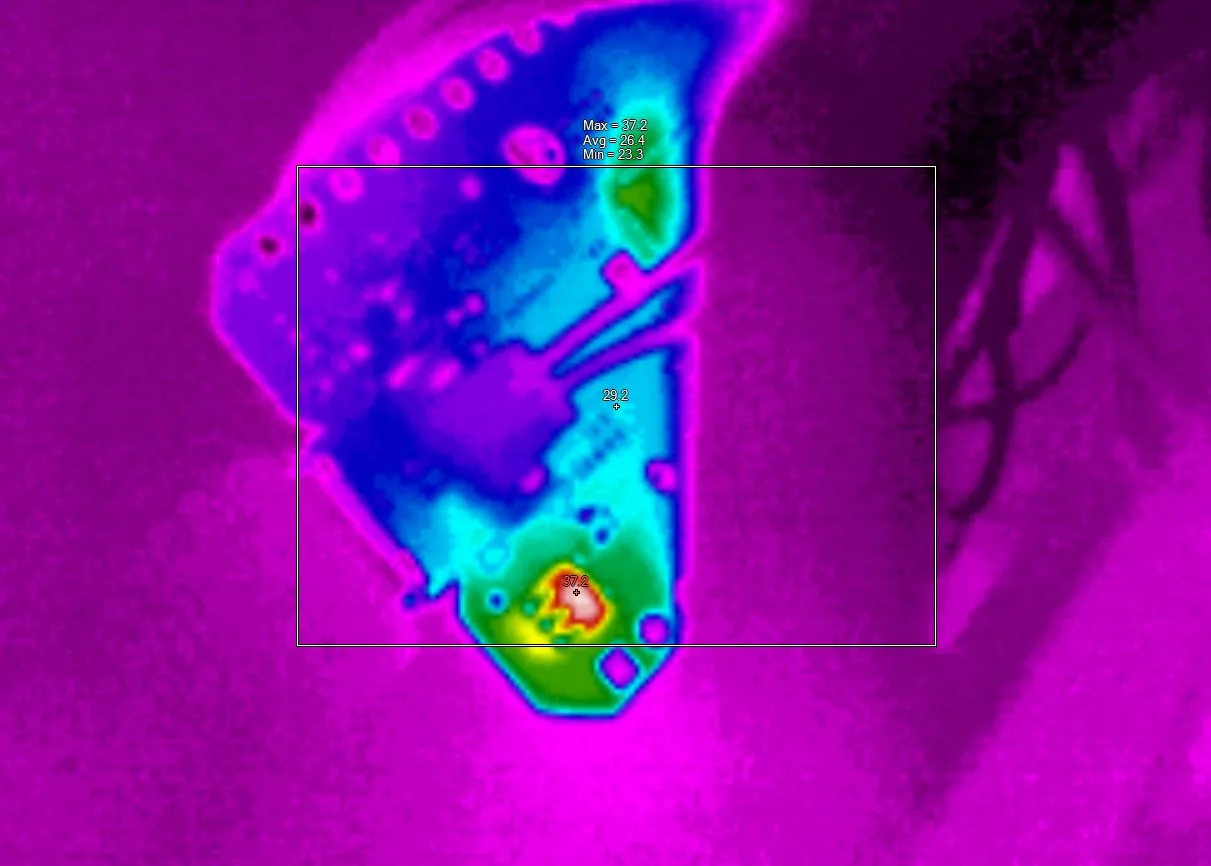

Jak můžete vidět na úvodním obrázku, teplota čipu je až 80°C po několika málo minutách. A to není v krabičce, v takovém připadě by teplota ještě vzrostla.

Čip samotný má sice ochranu proti přehřátí, nad 100 °C se začne omezovat nabíjecí proud, ale ani tak není dobré udržovat takovou součástku v tak vysoké teplotě.

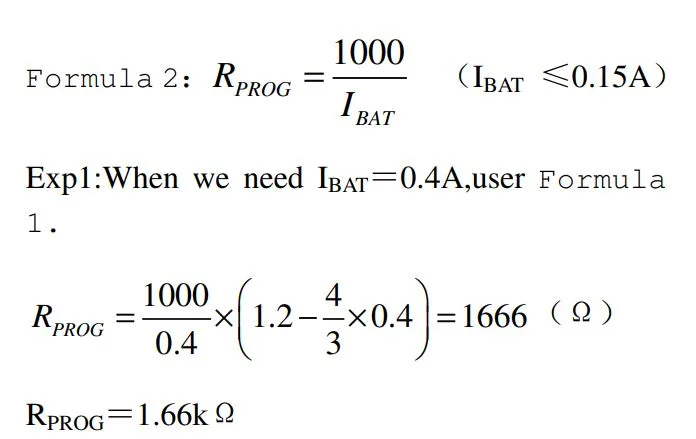

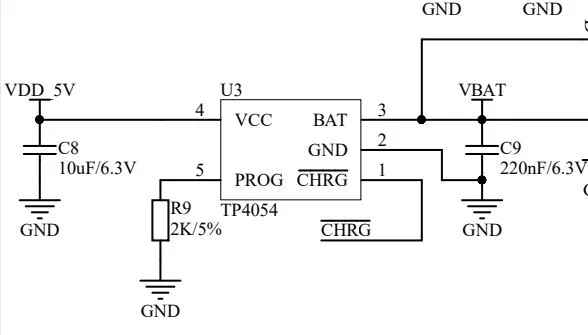

Dle schématu Heltec Lora 32 V3 by měl být nabíjecí proud 500 mA – RPROG (na schématu označený jako R9) je 2k, což by mělo odpovídat nabíjecímu proudu asi 350 mA. Osazený je ale 1k rezistor a pak je nabíjecí proud cca 500 mA. tato hodnota sama o sobě je v pořádku, TP4054 dokáže nabíjet až 800 mA, ale vzhledem k návrhu se TP4054 už značně přehřívat při nabíjecím proudu 500 mA a více.

Heltec Lora 32 prodává i e-shop laskakit, ten prodává verzi 3.1, která má správný rezistor R9 – tedy 2k.

Změnou tohoto jednoho rezistoru za 2k snížíte nabíjecí proud a tím i teplotu samotného čipu.

Já osadil 3k RPROG a nabíjecí proud mám cca 280 mA. RPROG rezistor je bohužel 0402 a tak to chce při výměně trochu zručnosti.

Už se nepřehřívá 🙂

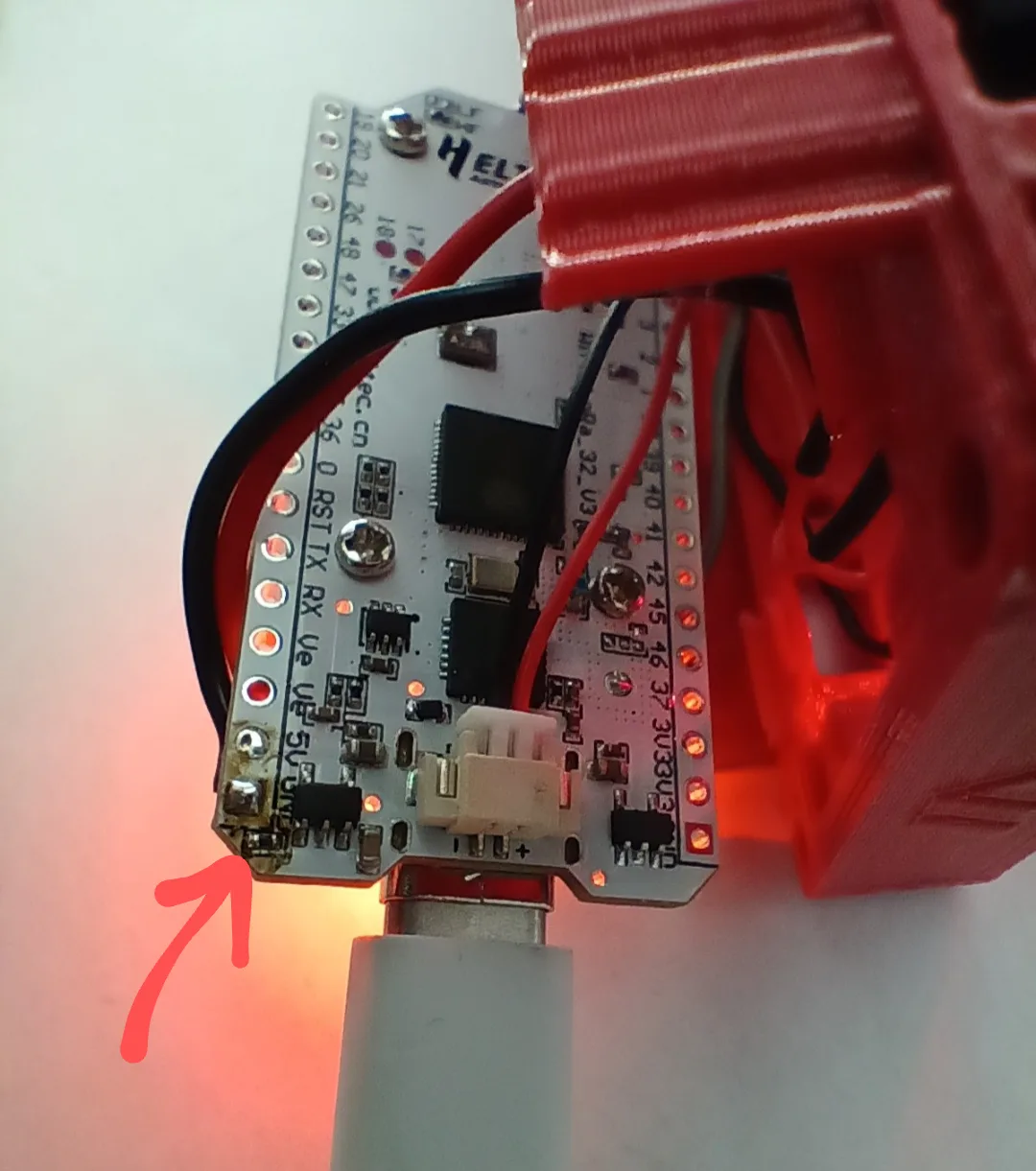

Kde najdete RPROG rezistor v pouzdru 0402. Ve schématu 2k (nabíjecí proud cca 350mA), osazený je ale 1k (proud 500 mA).
