Jak postoupil čas i znalost programování přišel na řadu UART a komunikace s počítačem. Schéma jsem se inspiroval z datasheetu. Výroba DPS je
pomocí nažehlovací metody touto metodou.
Pozor si však dávejte hlavně na důkladné odmaštění.
Piny X3 slouží k povolení napájení (propojka) X4 , které může napájet např. mikroprocesor.[uznávám, že to není úplně domyšlené 😉 ]
Velikost plošného spoje je cca 20 x 38mm.

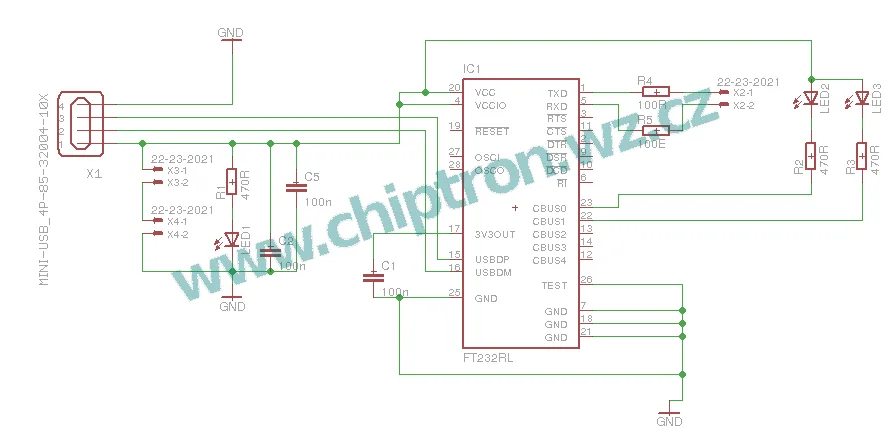

Schéma:

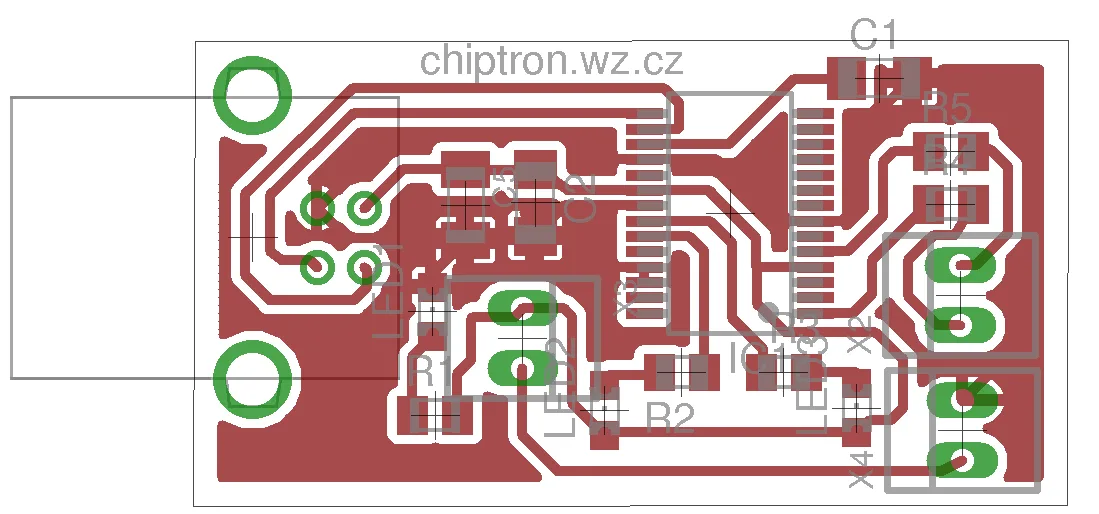

Top vrstva s hodnotami:

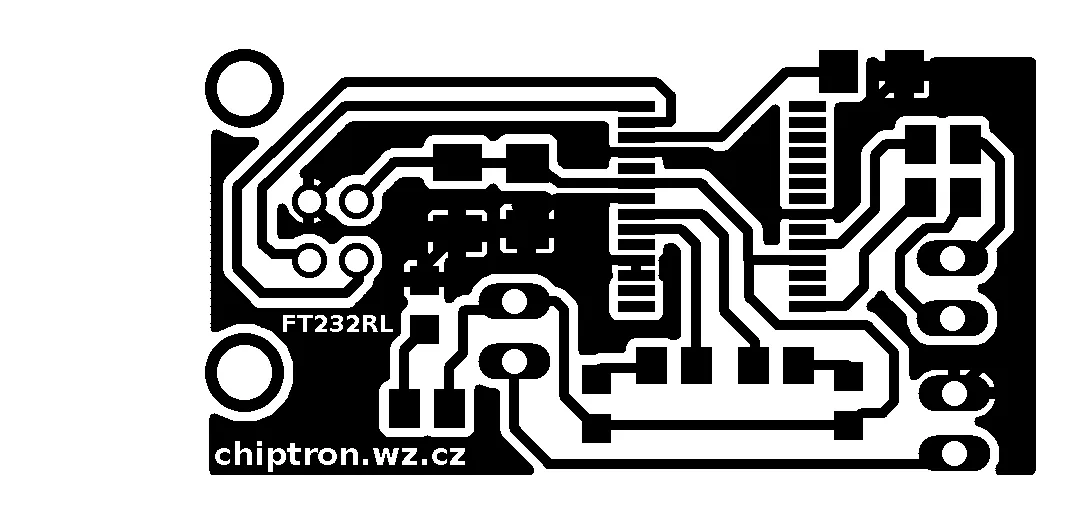

DPS pro fotocestu (rozlišení 600DPi):

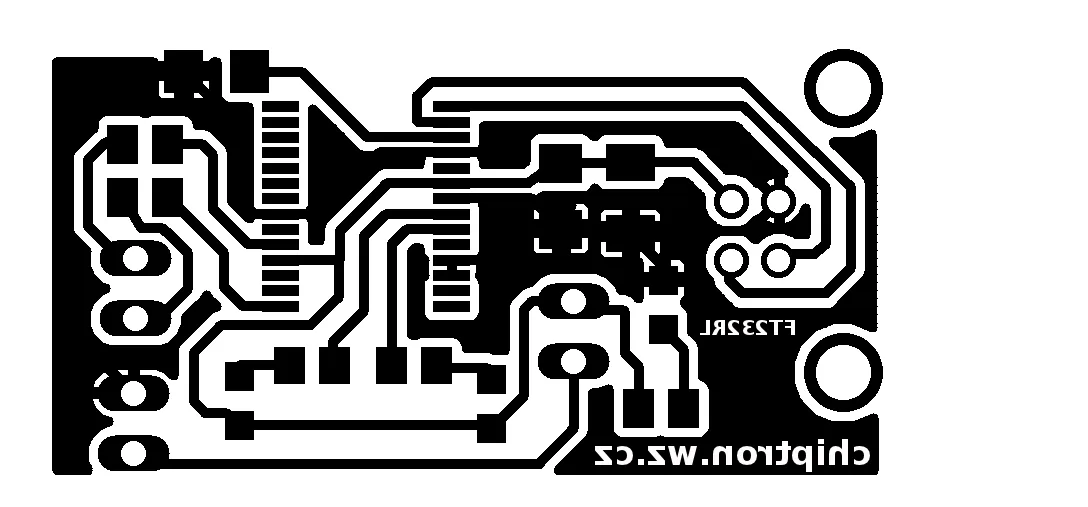

DPS pro nažehlovací metodu (rozlišení 600DPi):

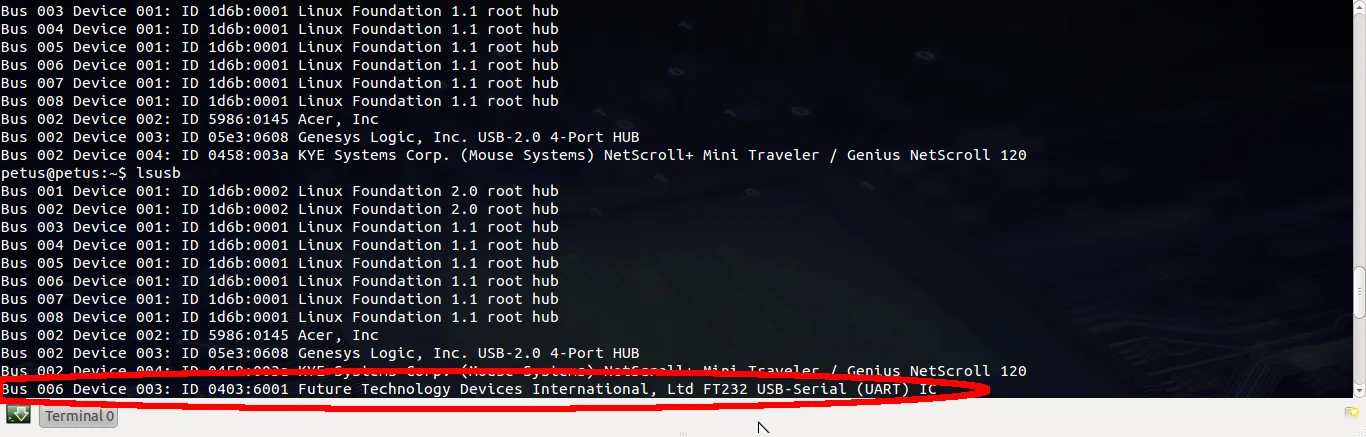

Ještě přihlášení FT232RL k počítači viz. terminál v ubuntu

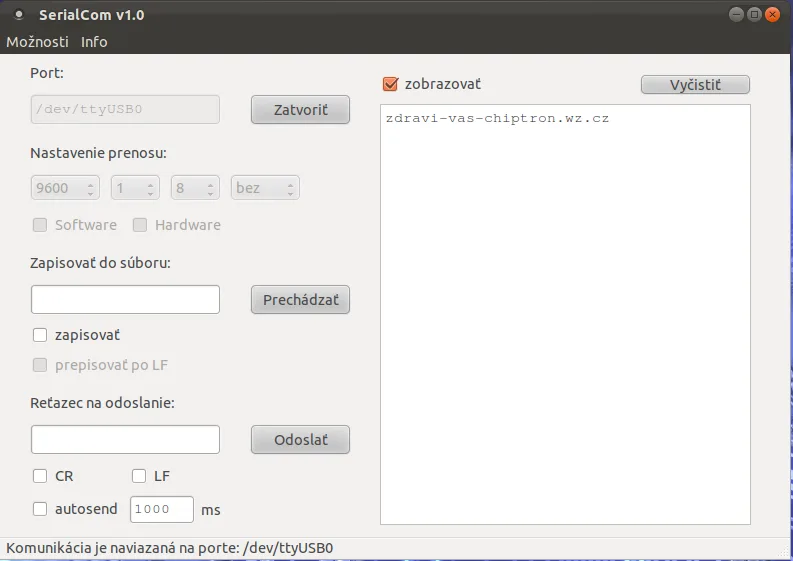

Nakonec komunikace s počítačem (propojený TX a RX) pomocí programu SerialCom:

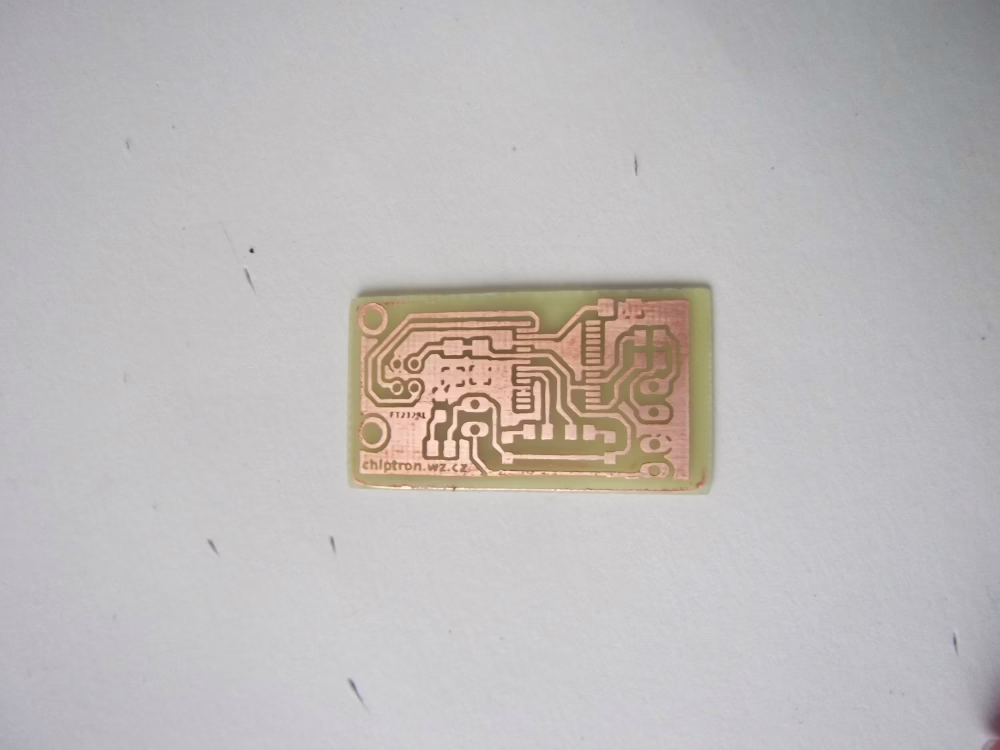

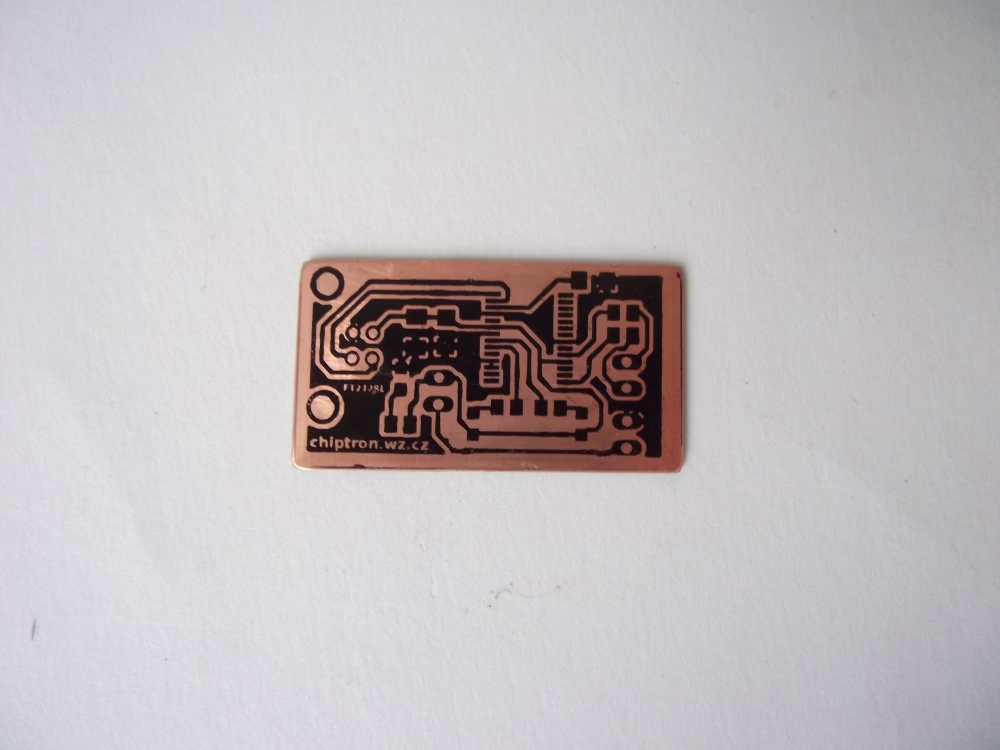

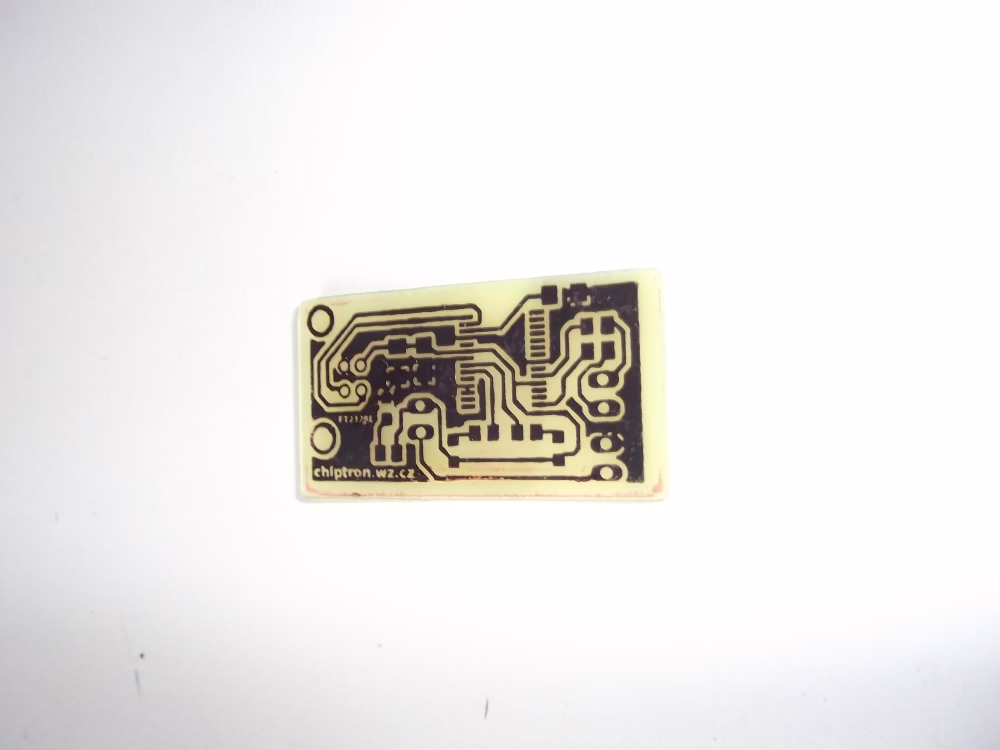

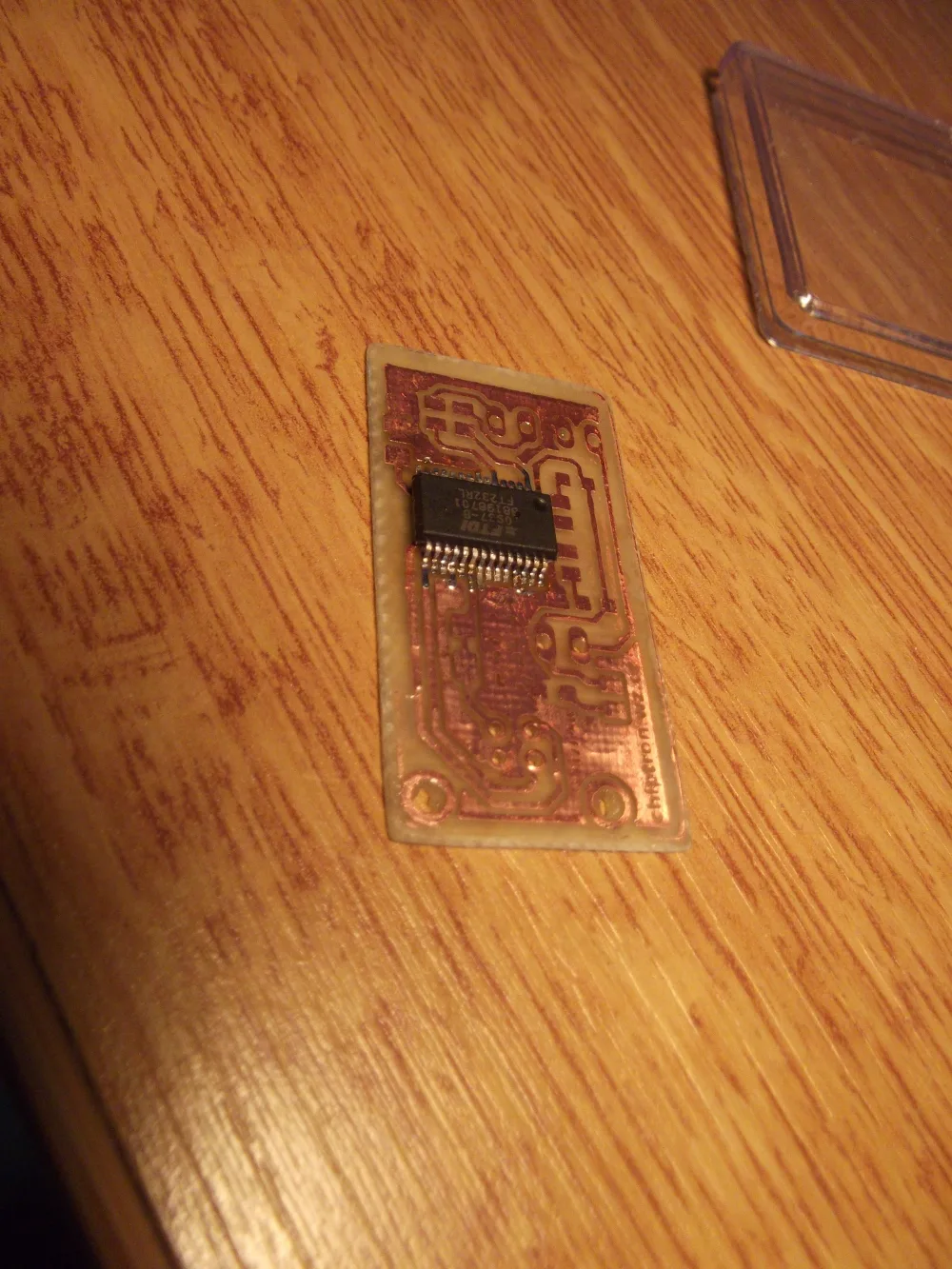

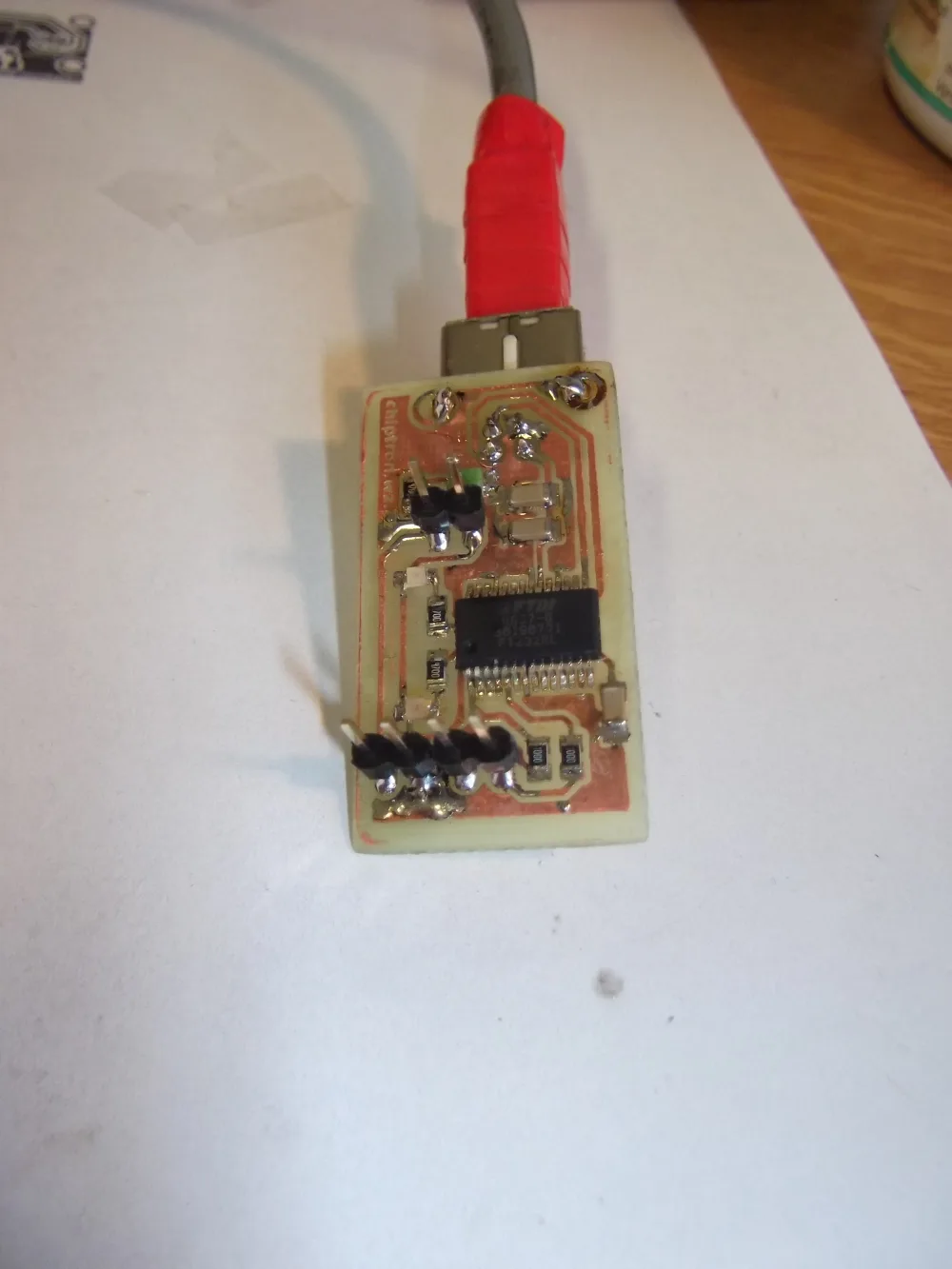

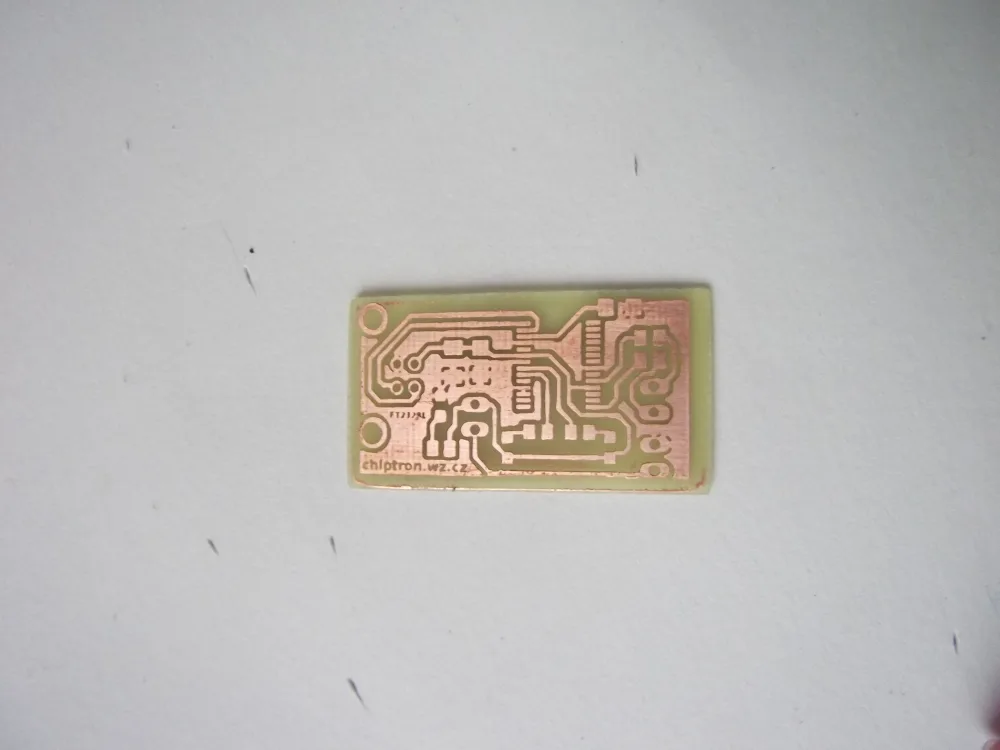

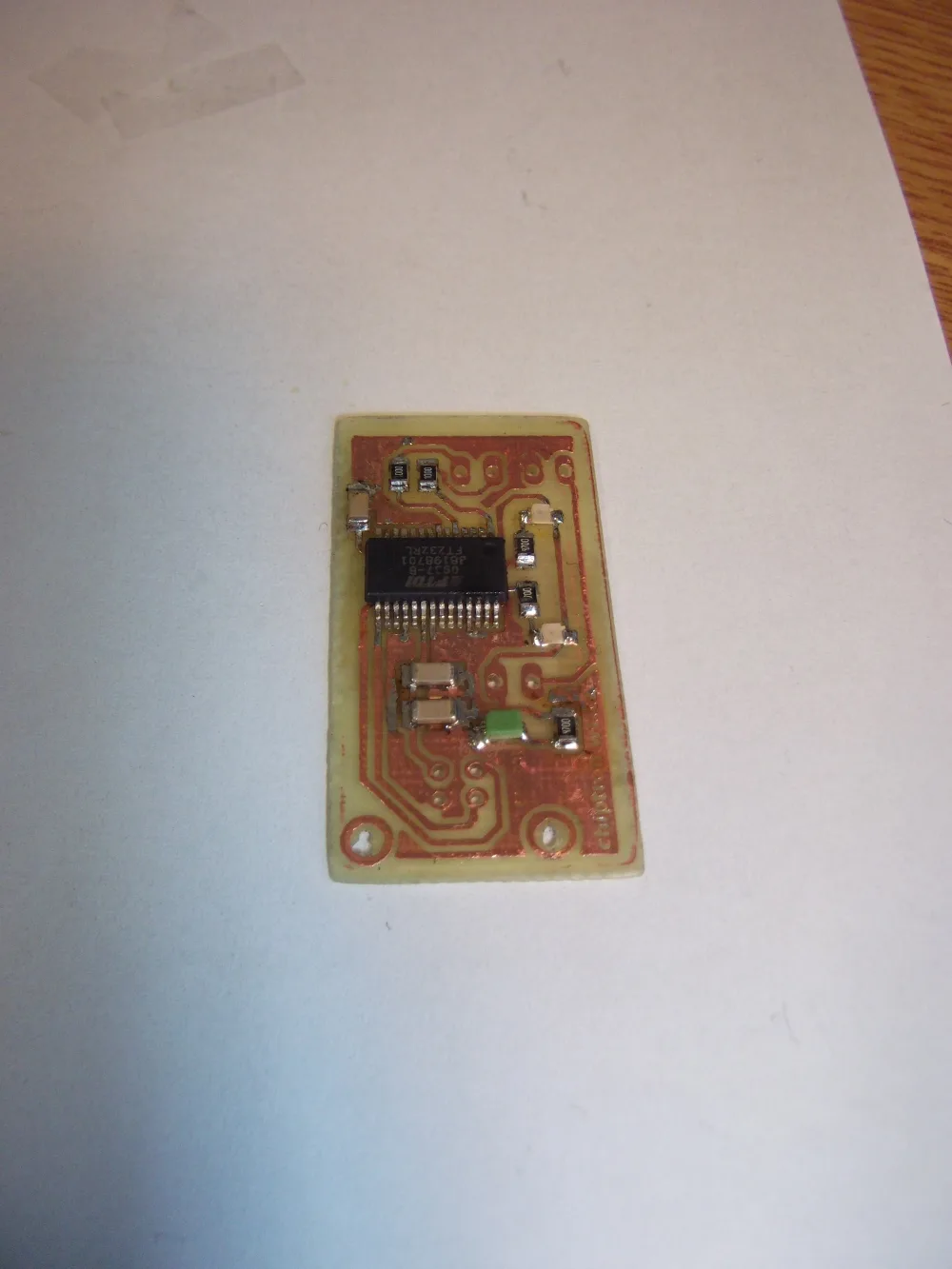

A nyní fotografie výsledku:
