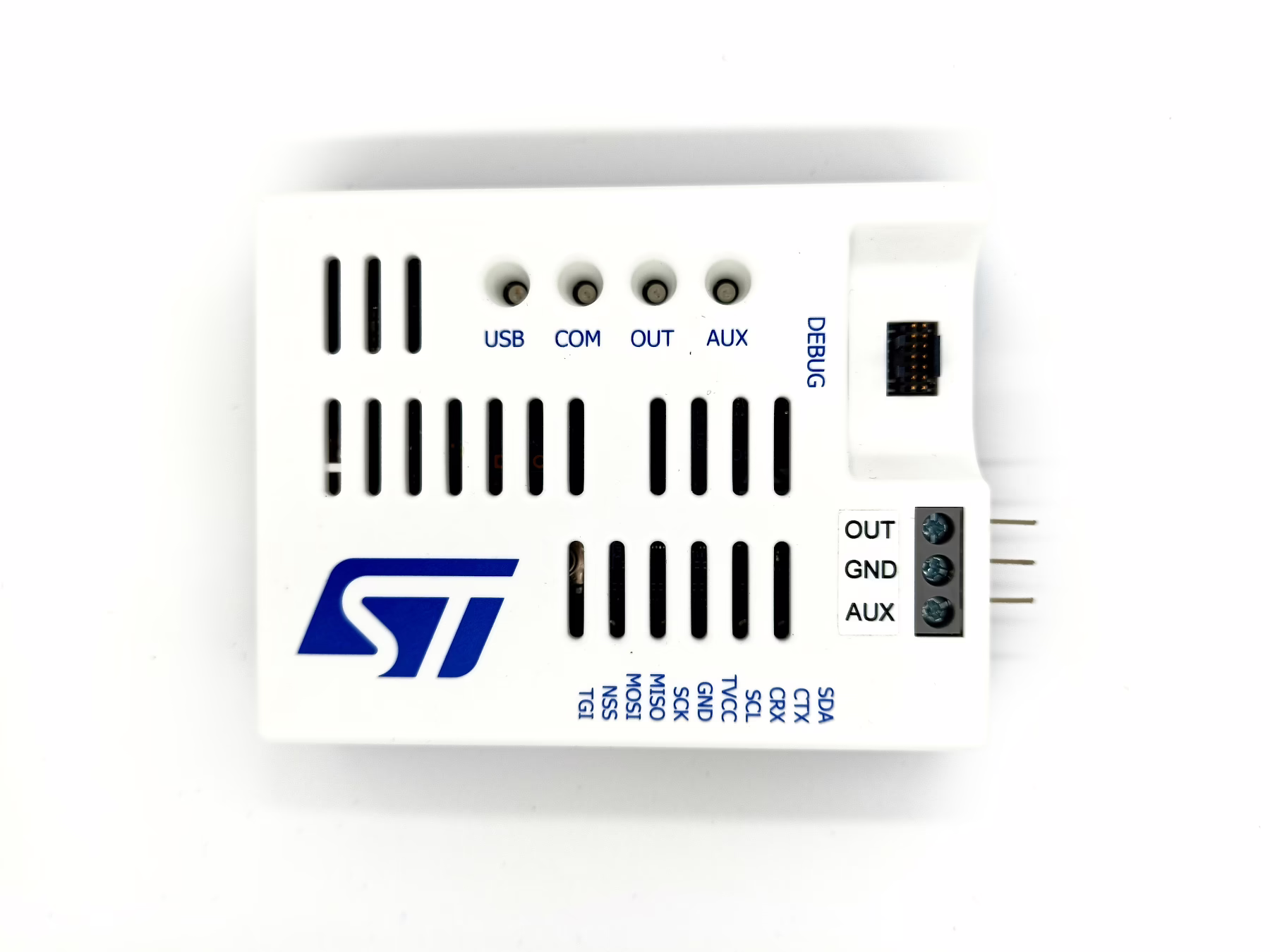

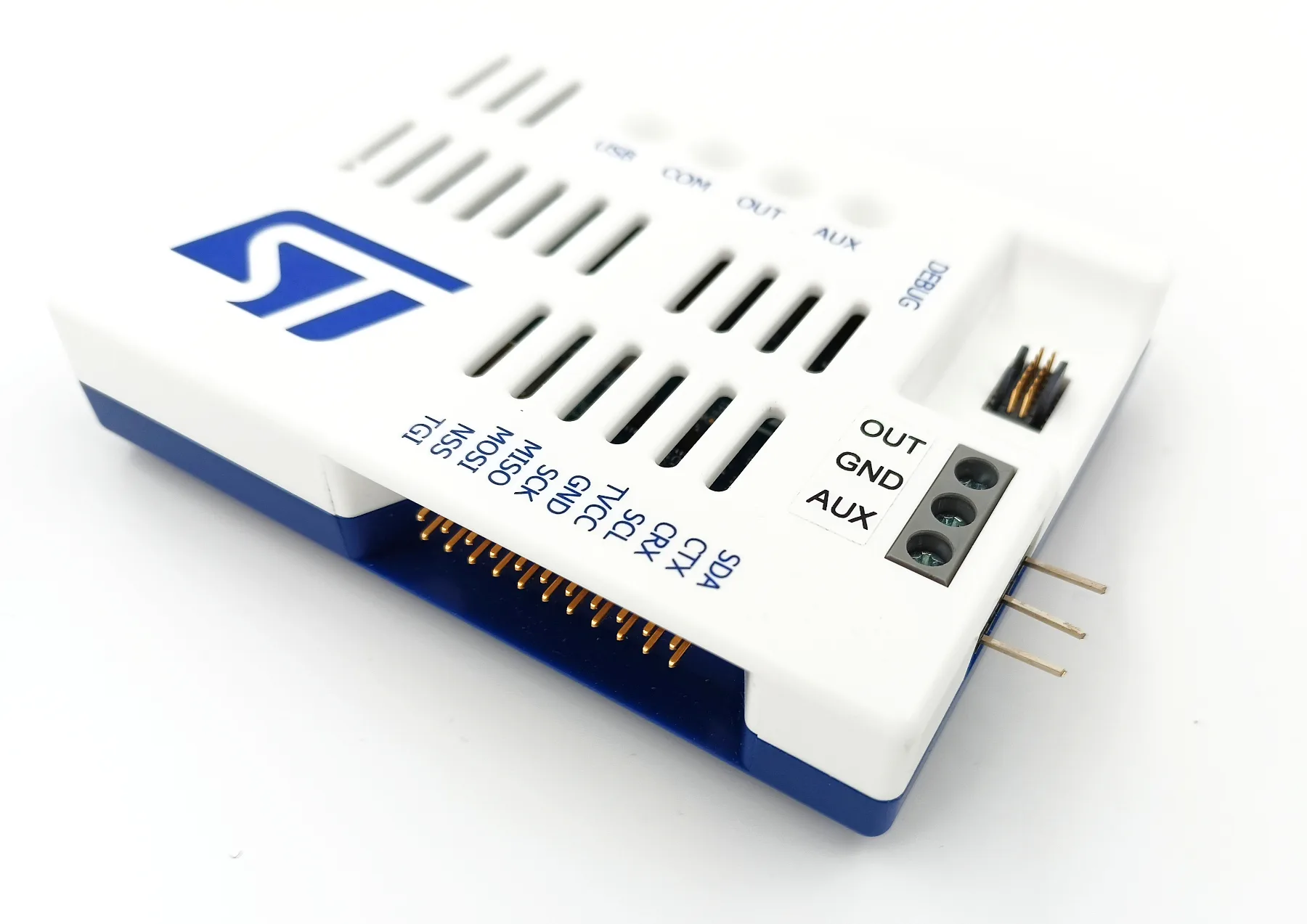

Programátor a zdroj s měřením spotřeby v nanoampérech? Ale jistě, řeklo si STMicroelectronics a přišlo s STLink-V3PWR.

U low-power aplikací je klíčový parametr spotřeba. A kombinace programování/ladění s měřením spotřeby nemusí být vůbec špatný nápad. S takovým nápadem teď přišlo STMicroelectronics, které vylepšilo programátor/debugger STLink-V3 právě o měření proudu do zátěže – zařízení. Navíc se inovovaný STLink může chovat ne jen jako nanoampérmetr, ale i jako zdroj s napětím od 1.6V – 3.6V s krokem 100mV.

Výstupní proud může být 550mA s integrovanou nadproudovou ochranou na hodnotě 550mA.

Pokud se bojíte, že vám nějaký rychlý skok unikne, můžete být bez obav – vzorkovací frekvence měření je 1sps až po 100ksps. Rozsah měření proudu je od 100nA až po OCP, tedy 550 mA. STLink-V3PWR má navíc pomocný zdroj (běz měření proudu), se kterým můžete dodat až 2A (OCP fixně nastaveno na 2.5V) pro regulovatelné napětí od 1.6V do 3.6V s krokem 100mV.

To bychom měli tu zdrojovou část. Umí STLink-V3PWR něco navíc? Samozřejmě!

Umí programovat a ladit kód, tak jako jeho předchůdci.

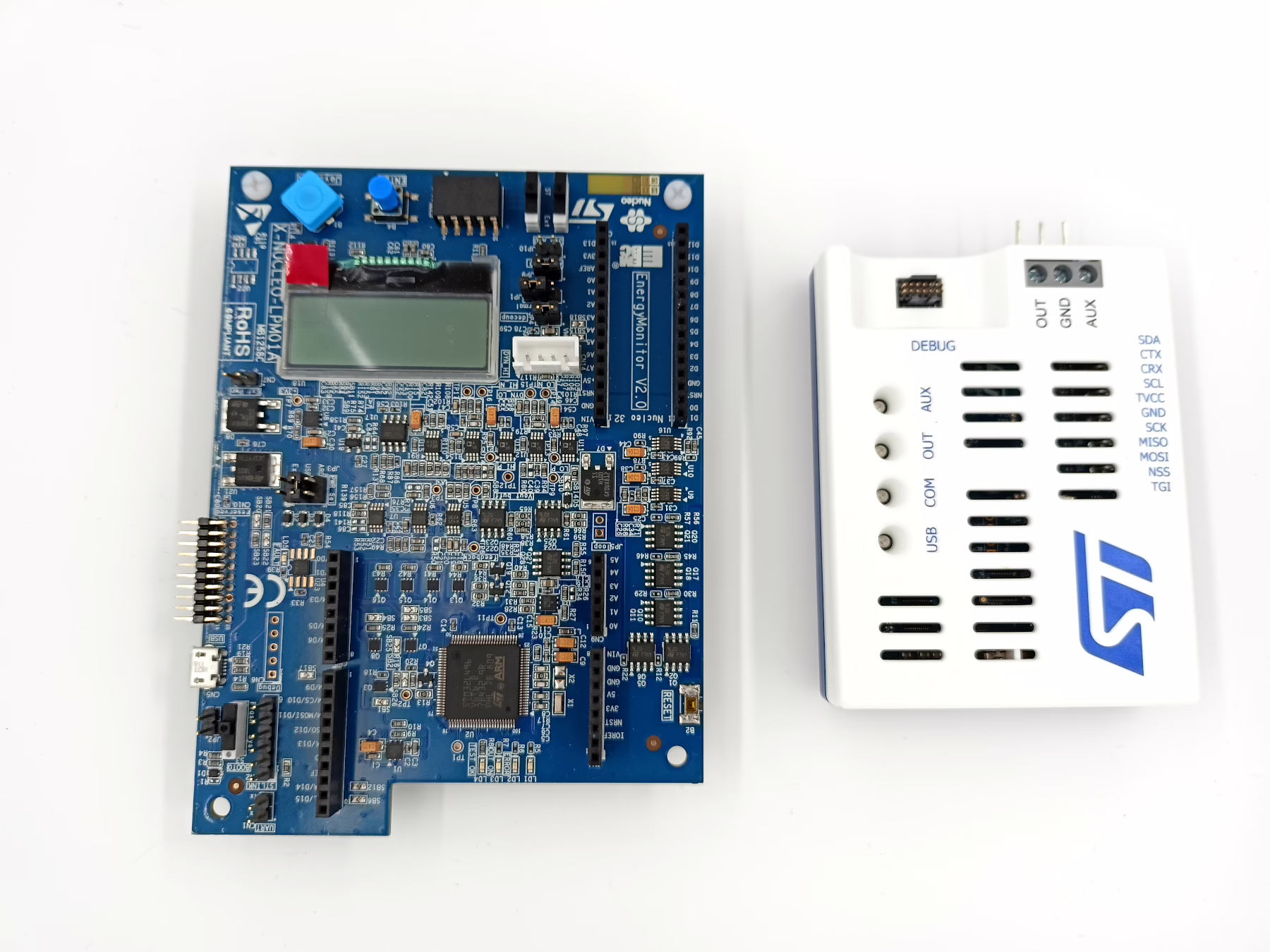

Původní STLink byl vylepšen o tuto vývojovou desku (X-NUCLEO-LPM01A) a zmešen do snesitelné podoby.
X-NUCLEO-LPM01A je rozšiřující deska pro Nucleo vývojové kity.

Kromě tedy zdroje, nanoampérmetru a programátoru umí (nebo bude umět?) i další věci – a to je zachytávání dat na sběrnicích SPI, I2C, CAN nebo umět ovládat GPIO.

Jako software pro komunikaci s STLink-V3PWR se používá STM32CubeMonitor-Power software tool.

A jak je to s přesností?

K porovnání jsem si vzal Keysight U1272A.

V prvním testu jsem nastavil napětí 2V. Multimetr změřil 1.9975V. Nanoampérmetr změřil i nějaký ten proud tekoucí do multimetru.

Jednou zajímavostí je, že si STLink.V3PWR měří i teplotu a v případě vyšší teploty vás vyzve ke kalibraci.

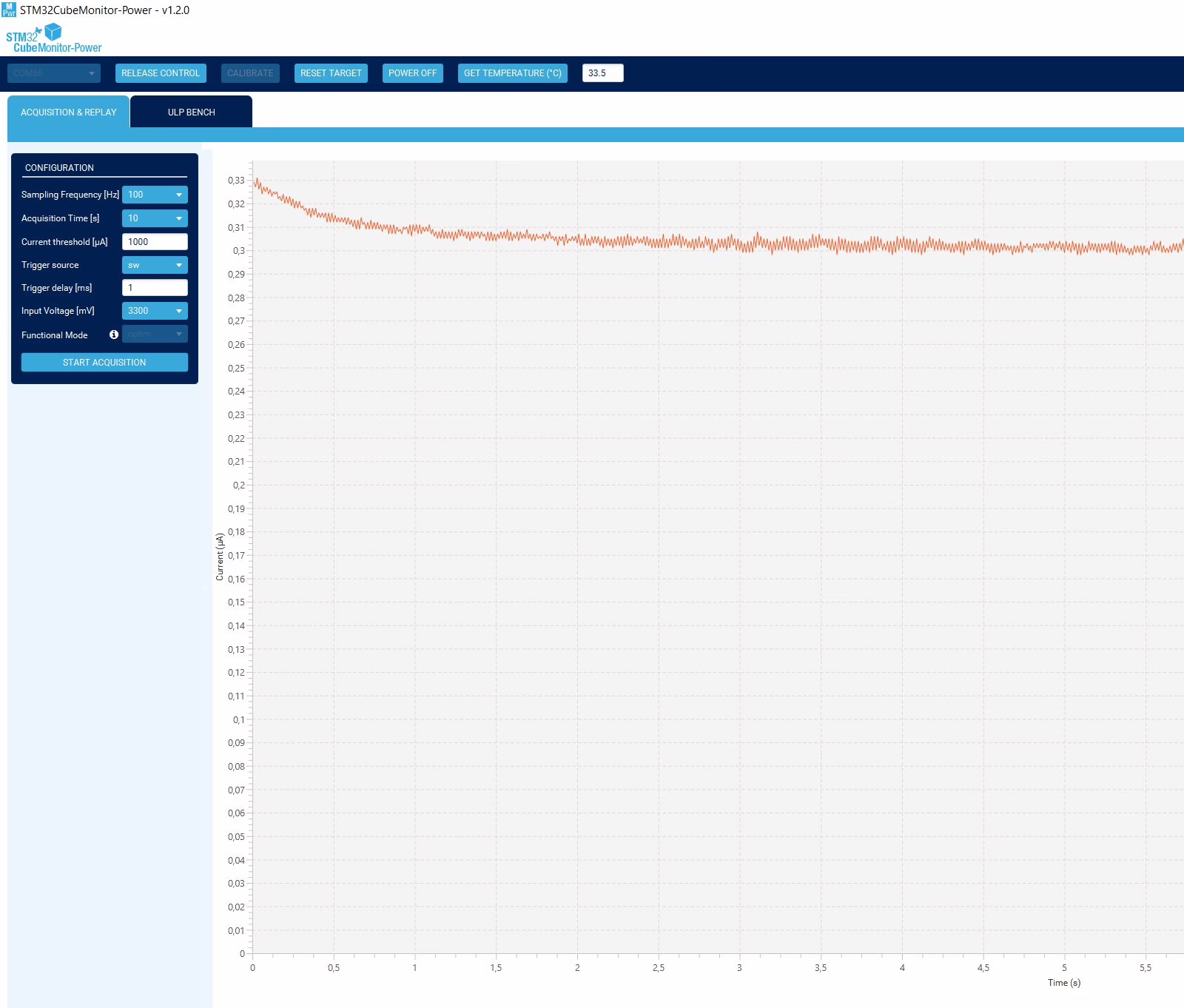

Další test byla změna napětí na 3.3V. Nanoampérmetr opět změřil tekoucí proud do multimetru. Multimetr zase měřil napětí na výstupu 3.2938V.

A jakou spotřebu ma LEDka? Přiblížený průběh vidíte níže. 1003.7 uA podle multimetru. STLink-V3PWR zase změřil 1003.221uA.

Co je přesnější nedokážu určit. V těchto případech se ale pohybujeme na rozlišení 0.1uA u multimetru a 0.001uA u STLink-V3PWR – myslím, že to je pro běžné smrtelníky, teda bastlíře a většinu firem naprosto dostačující.

Cena za STLink-V3PWR začíná od 93.10 eur.

Press release: https://newsroom.st.com/media-center/press-item.html/n4539.html
https://www.st.com/en/development-tools/stlink-v3pwr.html?icmp=tt31696_gl_pron_mar2023#overview

GUI: https://www.st.com/en/development-tools/stm32cubemonpwr.html

Sdílejte článek:

Související články

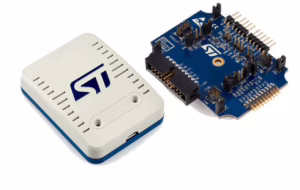

STMicroelectronics vydalo novou verzi programátoru a debuggeru STLINK.
