Regulovatelný zdroj na cesty? Napájeno z USB-C s výkonem desítek wattů.

Regulovatelný zdroj s napájením z USB-C sbalený na cesty. Zaujal mě takový zdroj z crowdsurfingové kampaně PocketPD a při prohledávání konkurence jsem narazil hned na několik dalších.

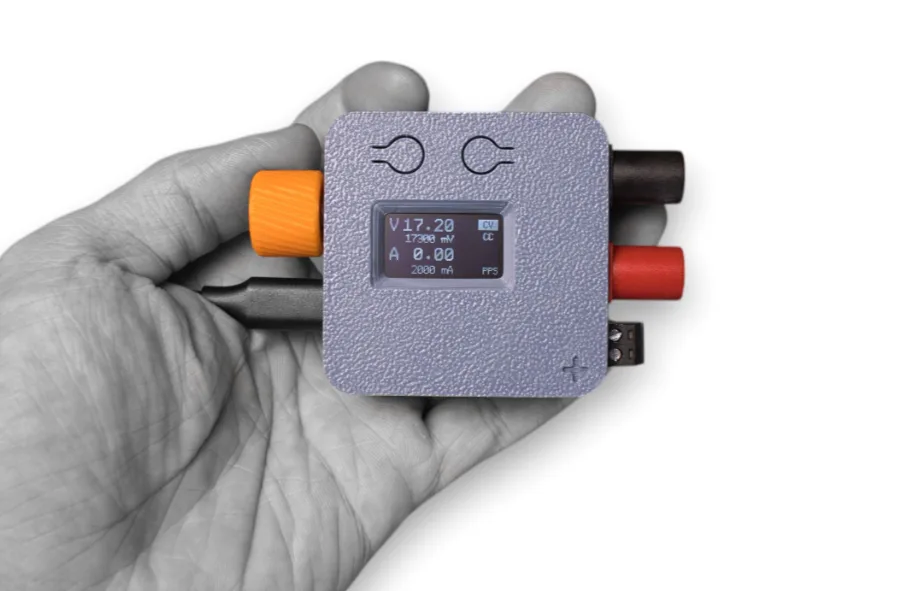

PocketPD

Začneme již zmíněným PocketPD z Crowd Supply.

Zdroj je založený na RP2040, mikrokontroléru z dílny Raspberry Pi Foundation. Regulovatelný zdroj je napájený z USB-C vstupu, kde o vyjednání vyššího napětí se stará USB-PD trigger (AP33772).

Za tímto zdrojem je snižující regulátor LM73100. Výstup z tohoto regulátoru může být až 5A, omezením je samozřejmě i adaptér ze kterého je přenosný USB-C zdroj napájený.
Výstup zdroj může být s konstantním napětím nebo proudem.

Maximální výstupní napětí je až 20V s krokem 20mV, minimální je 3.3V.
Maximální proud až 5A s krokem 50mA.

Výhodou zdroje je ovládání bez nutnosti připojení počítače.

Cena začíná od 70 USD + poštovné

Stránka projektu https://www.crowdsupply.com/centylab/pocketpd

Github projektu https://github.com/CentyLab/PocketPD_HW

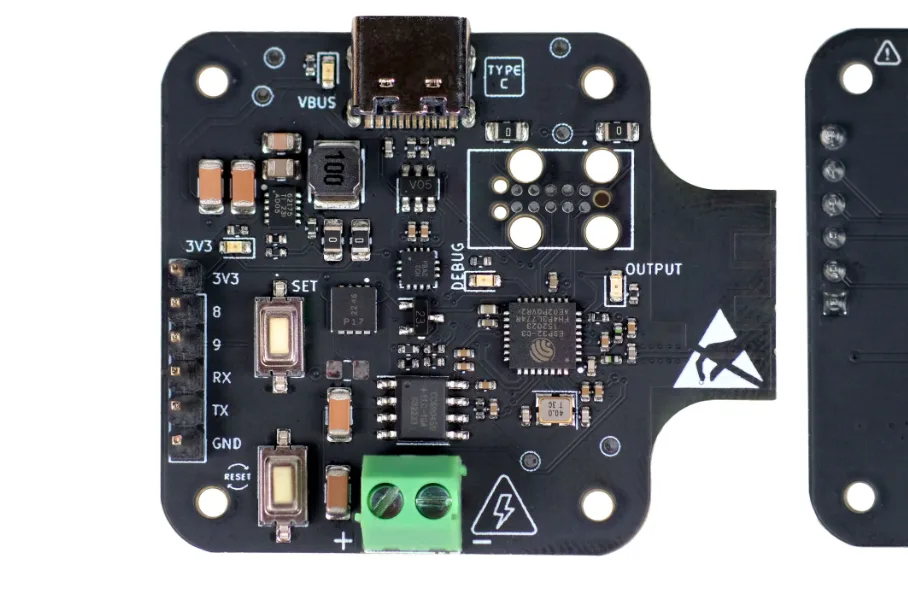

Spark Analyzer

Přidám ještě jeden analyzátor/zdroj z crowdsurfingové kampaně. Spark Analyzer.

Regulovatelný zdroj s napájením z USB-C, založený na ESP32. Kromě analýzy USB-C umí fungovat i jako zdroj. Kromě podpory USB PD umí i USB PPS.

USB PPS – USB PPS (Programmable Power Supply) je pokročilý protokol rychlého nabíjení v rámci USB Power Delivery (PD), který umožňuje nabíječce dynamicky upravovat napětí a proud v reálném čase (v malých krocích), místo pevných úrovní (5/9/12/15/20V).

Nabíječky podporující USB PPS tak mohou být přímo regulovatelných zdrojem a není nutně třeba, aby za zdrojem byl ještě snižující regulátor.
Krok napětí je 20mV, krok proudu je 50mA.

Minimální výstupní napětí je 3.3V, maximální pak 21V, při připojení nabíjecího adaptéru podporující USB PPS.
Pokud adaptér umí jen USB PD, pak je minimální napětí 5V.

Maximální proud v režimu USB PD je 5A, v USB PPS pak 3A.

Napětí a proud se nastavuje skrze mobilní aplikaci, výhodou je pak integrace Spark Analyzer do Home Assistant.

Cena je 49 USD + pošta.

Stránka projektu https://www.crowdsupply.com/elektrothing/spark-analyzer

Github projektu https://github.com/tooyipjee/Spark-Analyzer/tree/master

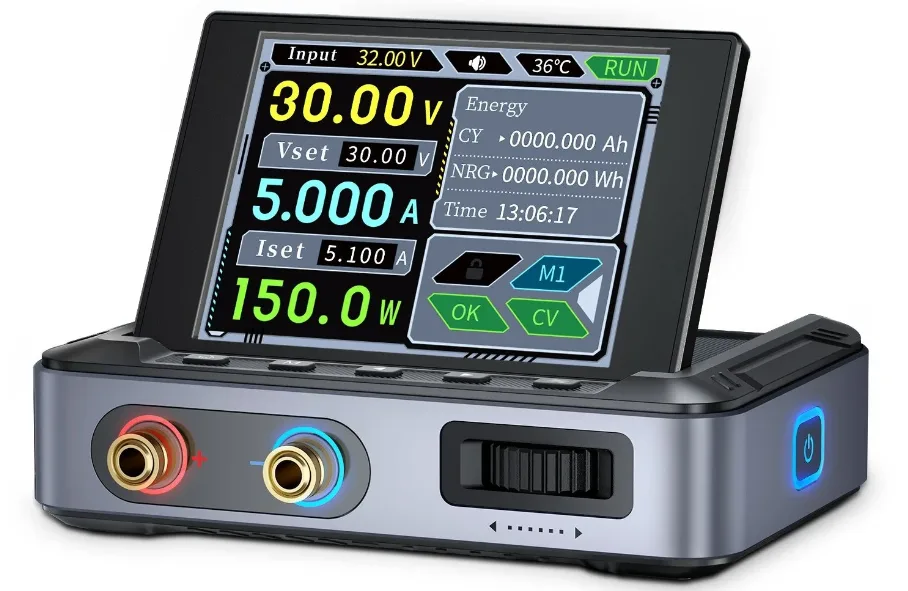

FNIRSI DPS150

Dalším regulovatelným zdrojem napájeným z USB-C je Fnirsi DP150. Tento zdroj má několik velmi zajímavých vlastností – přehledný displej, zobrazování napětí a proudu, nastaveného napětí, podsvícených výstupních konektoru.
Nevýhodou je ale ovládání – o tom jsem se rozepsal v review na tento zdroj. Provedl jsem i důkladnější měření, jak se zdroj chová v různých situacích – režimech.

Z mého pohledu není ovládání intuitivní, malá tlačítka pro přepínání napětí a proudu jsou k zlosti.

Cena je 1500 Kč bez poštovného.

Stránka produktu https://www.fnirsi.com/products/dps-150

Review https://chiptron.cz/kapesni-usb-c-regulovatelny-zdroj-dps-150-s-vykonem-az-150w-hodi-se-na-kazdy-stul-ovladani-je-ale-utrpeni/

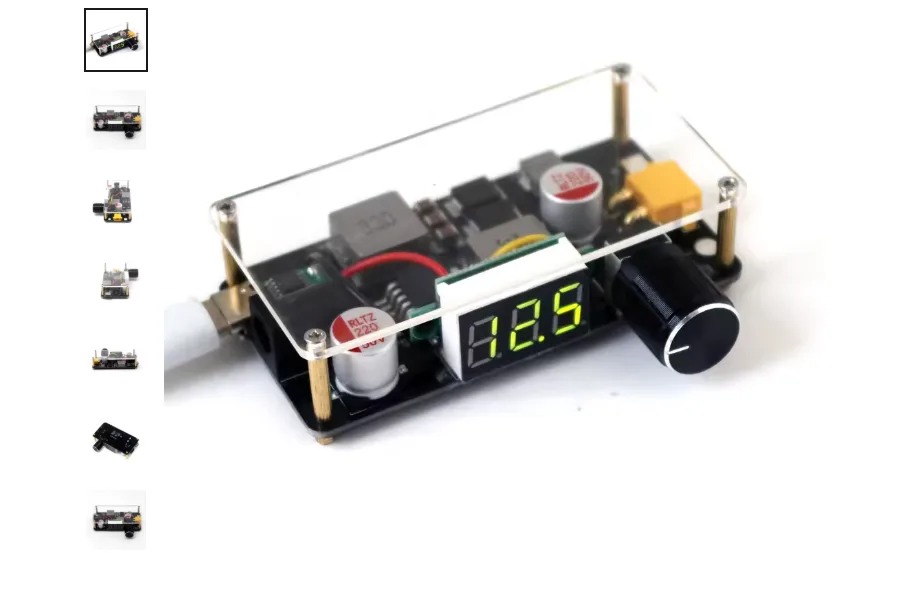

Buck-boost regulovatelný zdroj se sedmisegmentovým displejem

I tento zdroj je napájený z USB-C, podporující USB PD. Vstupní napájecí napětí může být až 35V, výstupní pak 1,2 – 36V. Navíc je tento zdroj buck-boost, tedy umí snižovat i zvyšovat napětí.

Maximální výstupní proud je 3A.

Výstupní napětí se řídí pomocí potenciometru.

Cena je 340 Kč + poštovné a DPH.

Stránka produktu https://www.aliexpress.com/item/1005009855273470.html

DPS100 – zdroj s USB-C a souosým konektorem

Dalším z řady regulovatelných zdrojů, které je možné napájet z USB-C je DPS100. A nemá nic dočinění s Fnirsi DPS150.

DPS100 je regulovatelný zdroj s možností napájení jak z USB-C (podporuje PD) tak i z souosého konektoru. Maximální vstupní napětí až 32V s výstupním napětím od 0-30V/5A může být zajímavá alternativa k výše zmíněným regulovatelným zdrojům.

A dle videa, enkodér, kterým se nastavuje napětí, funguje i jako potvrzovací tlačítko – to, co mě Fnirsi DPS150 dost vadilo. Aktuální hodnoty jsou zobrazeny na velkém 2.4″ displeji.

Cena je 1100 Kč + poštovné a DPH.

Stránka produktu https://www.aliexpress.com/item/1005007693564248.html

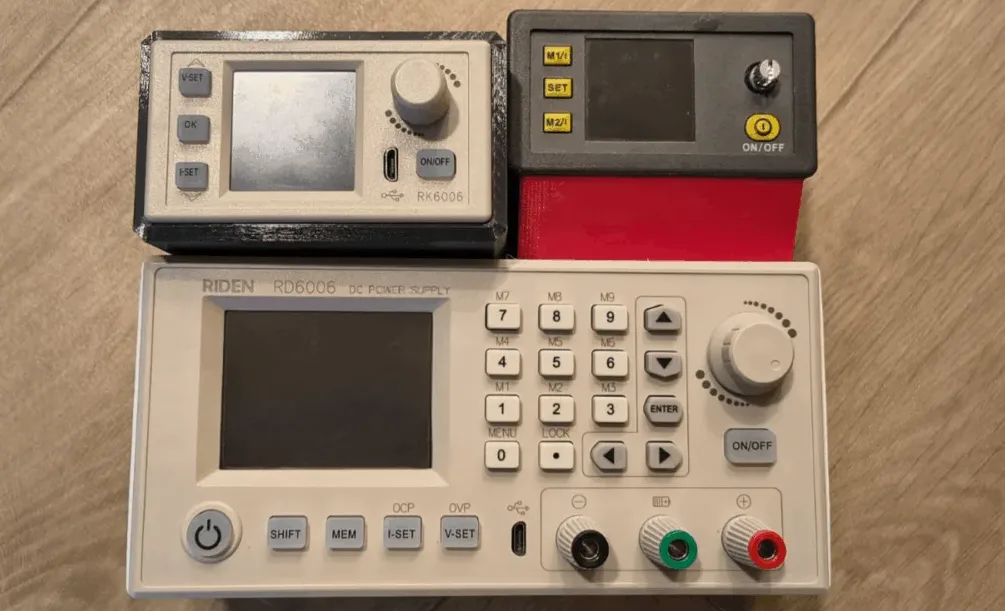

RIDEN vládne všem

Máte v oblibě regulovatelné zdroje RIDEN (kompletní průvodce zde)? Menší či větší, s vyšším nebo nižším výstupním proudem a skvělým alternativním Firmwarem.

Zdroje RIDEN nemají možnost napájení přímo z USB-C, ale pokud vám stačí maximální napětí blízké 20V, možností je použít USB-C trigger. Ten si vyžádá 20V, což je poté i vstupní napětí pro zdroje RIDEN.

Možností je využít USB-C trigger (přepínače napětí) – například jako samostatnou desku nebo v kombinaci se souosým konektorem.

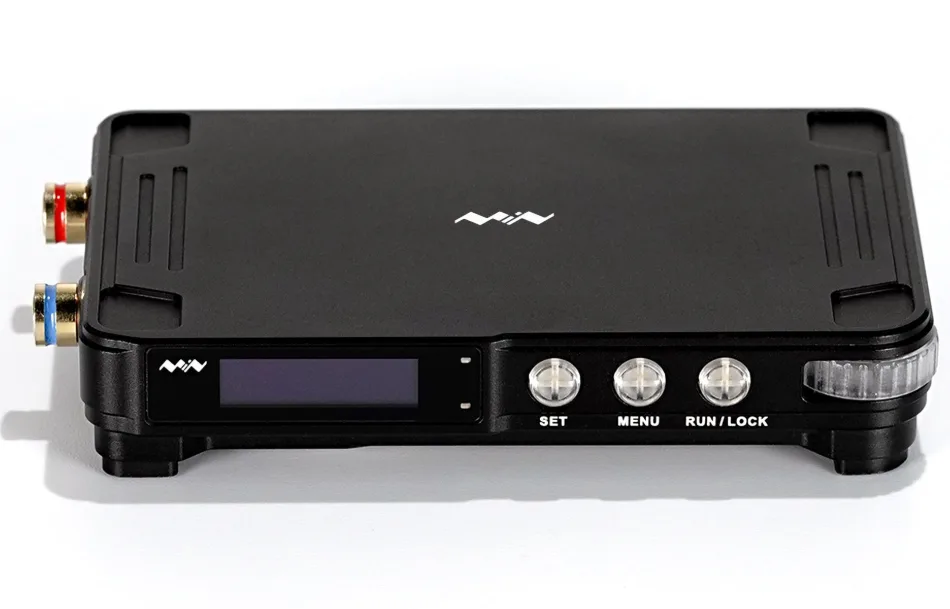

Miniware MDP-P906

A ve výčtu USB-C napájených regulovatelných zdrojů nesmí chybět ten od značky Miniware. Značka Miniware je všeobecně považována za velmi kvalitní do bastlířské dílny a své místo najde i ve firmách.

Za cenu 140 EUR dostanete zdroj, který je možné napájet jak z USB-C (podporuje USB PD) tak i skrze souosý konektor. Celkový výkon zdroje může být až 300W. S výstupem od 0 do 30 V a proudem od 0 do 10 A – platí pro externí napájecí adaptér.

Pro napájení z USB-C je maximální vsutpní napětí 20 V a proud 5 A.

Mezi dostupnou konektivitu patří USB-C i Wi-Fi.

E-shop https://eleshop.eu/miniware-mdp-p906-power-supply.html
