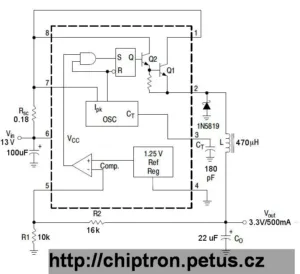

Další konstrukce spínaného měniče, tentokrát snižujícího z 12V na 3.3V s velmi populárním DC/DC měničem MC34063. Požadavky: výstupní napětí 3.3V, maximální odebíraný proud 500mA a maximální zvlnění 100mV. Účinnost tohoto snižujícího měniče byla 73.086%. Spínací frekvence byla 68KHz. Naleznete zde schéma, desku plošného spoje, tabulku naměřených hodnot, grafy i fotky výsledného zařízení.
Step-down MC34063 – 12V na 3.3V/500mA
Autor: Petr Šrámek
