STM32WB55 a Nucleo pack s Bluetooth Low Energy 5.0 a IEEE 802.15.4 (fotografie Nucleo kitu uvnitř článku)

Mikrokontrolér STM32WB55 je dlouho očekávaná novinka na poli mikrokontrolérů v kombinaci s RF komunikačním rozhraním.

V této novince zároveň uvidíte fotografie a popis reálného vývojového kitu právě s tím to mikrokontrolérem řady STM32.

Nejdříve ale, co je STM32WB55?

STM32WB55 je kombinace mikrokrontroléru rodiny STM32 a RF části, která podporuje Bluetooth Low Energy (BLE) 5.0 a zároveň IEEE 814.15.5 (MiWi, ZigBee, aj.)

Základem mikrokontroléru jsou dvě ARM Cortex jádra. ARM Cortex M0+ s taktem až 32MHz, která se stará o RF část a také ARM Cortex M4 s taktem až 64 MHz s výsledkem v benchmark 80 DMIPS.

Základní informace:

Spotřeba – v Run módu 50 uA/MHz, ve Standby módu 600nA

Spotřeba během přijmu – 3.8 mA (0 dBm)

Spotřeba během vysílání – 5.5 mA (+6 dBm)

SRAM – 128 kB, 256 kB

FLASH – 256 kB, 512 kB, 1 MB

Další vlastnosti:

Zabezpečení – AES 256 šifrovací jednotka

12/16-bit SAR ADC

capacitive touch controller

LCD controller
crystal-less USB 2.0 FS

I2C

SPI

SAI audio interface

Quad-SPI supporting

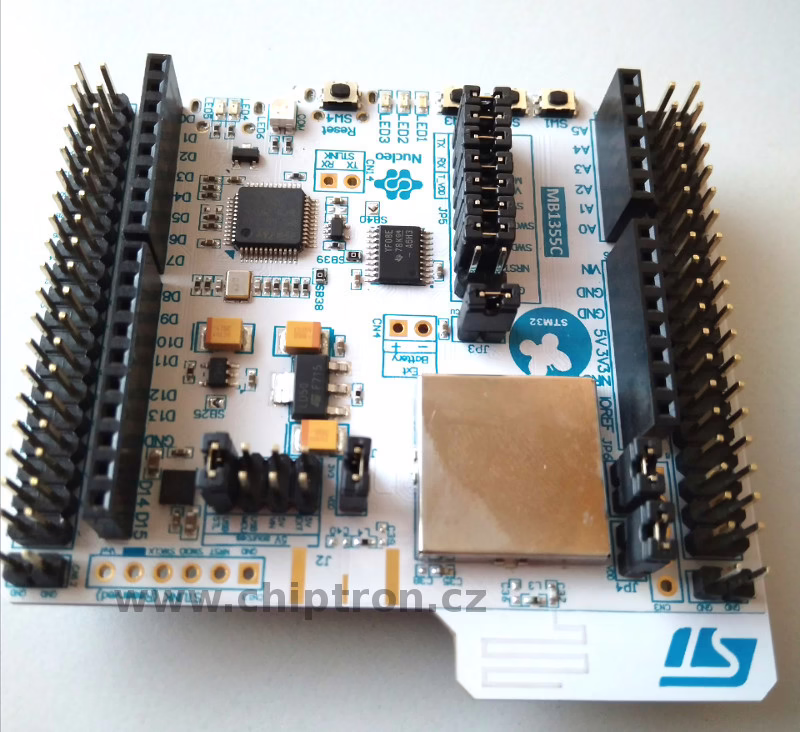

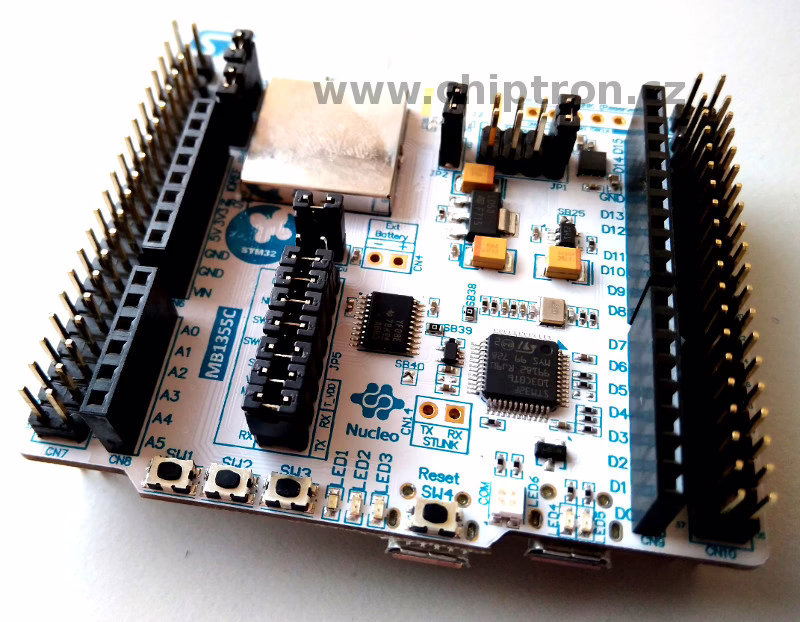

A teď už o samotném vývojovém kitu.

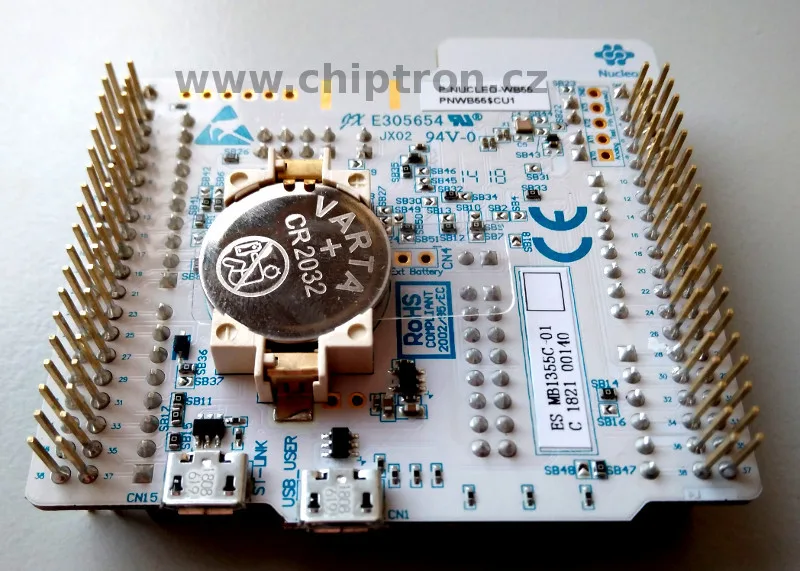

Díky velmi nízké spotřebě je významným prvkem malý bateriový článek CR2032 a samozřejmě modul s mikrokontrolérem STM32WB55. Na desce je samozřejmě i programátor/debugger ST-LINK/V2-1.

Jak bývá zvykem, na desce jsou i konektory Arduino Uno i Morpho na který jsou vyvedeny všechny piny mikrokontroléru.

K modulu je přímo připojena i PCB anténa a zároveň SMA konektor.

Na desce jsou dvě USB – jedno pro aplikační použití, druhé USB pro ST-LINK/V2-1.

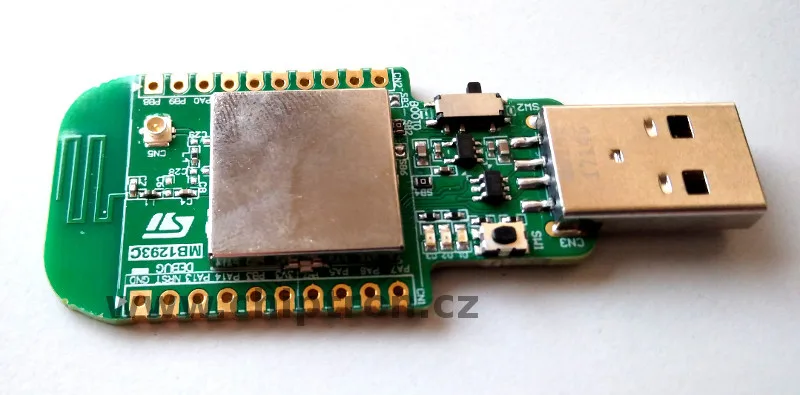

Druhá deska (USB dongle) s vestavěným USB konektorem obsahuje RF modul, PCB anténu a uFL konektor.

Popis STM32WB55:

https://www.st.com/en/microcontrollers-microprocessors/stm32wb-series.html

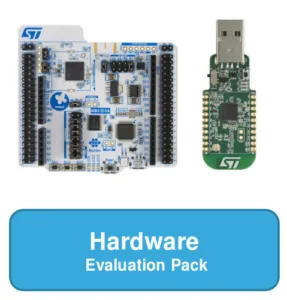

Vývojový kit P-Nucleo s STM32WB55: https://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/stm32-nucleo-expansion-boards/p-nucleo-wb55.html

Cena Nukleo Pack je 1005 Kč na cz.farnell.com.

Fotografie:
