Ultra úsporná deska s ESP8266 Easy board a kompatibilními piny s Wemos D1 Mini

Vývojová deska Wemos D1 Mini je velmi populární, ale nepatří mezi desky vhodné pro low-power projekty. Chcete-li něco opravdu úsporného, pak je to tato deska, ESP8266 Easy board, s kompatibilním pinoutem a navíc konektory pro I2C čidla.

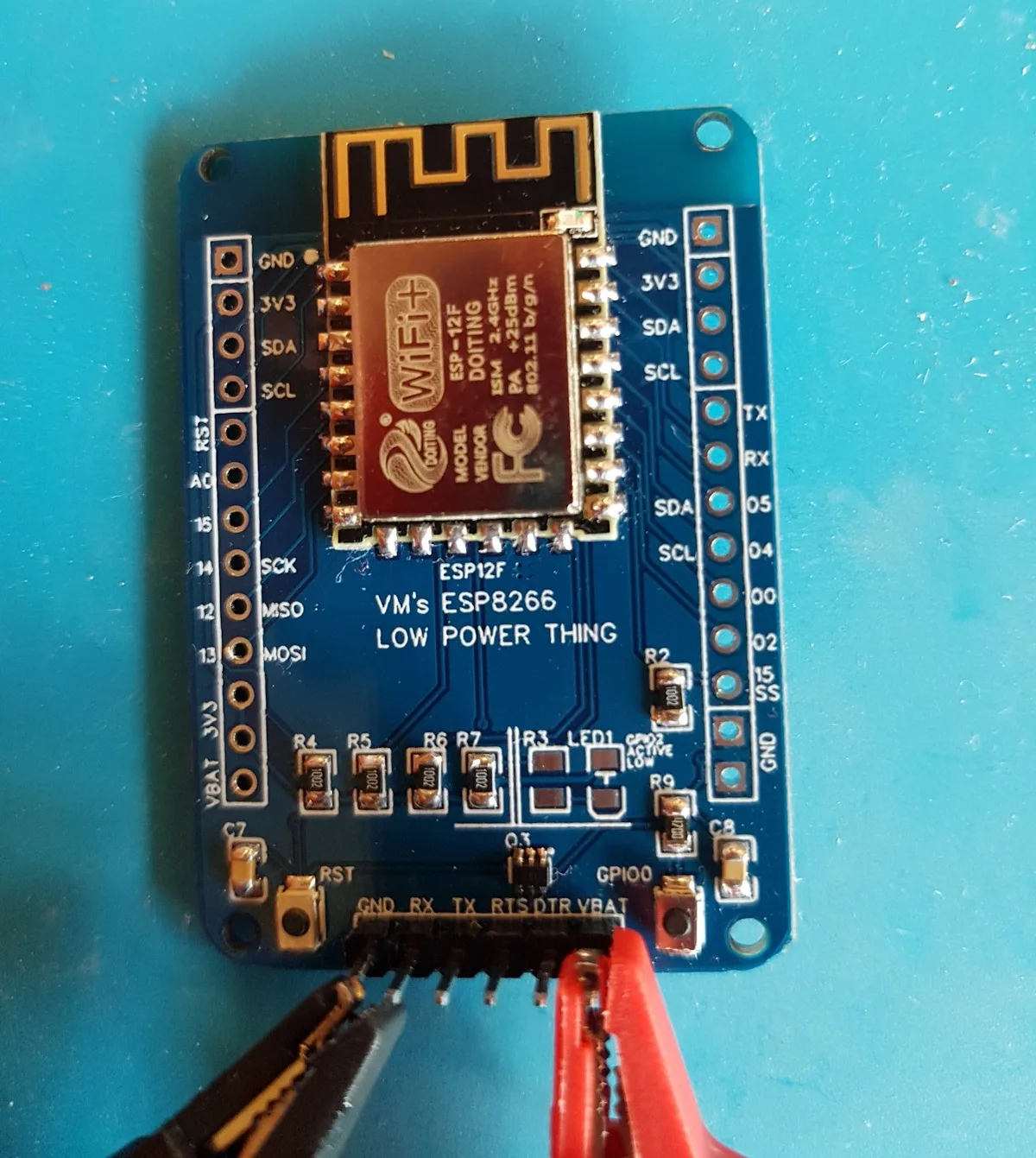

Vlastimil Menšík navrhl vlastní desku s ESP8266. Jeho deska má, jak už bylo zmíněno výše, kompatibilní piny s Wemos D1 mini. Navíc má jeho deska dva konektory na které je připojena I2C sběrnice pro nejrůznější čidla. Aby bylo dosaženo co nejnižší spotřeby, USB-UART převodník na desce nenajdete.

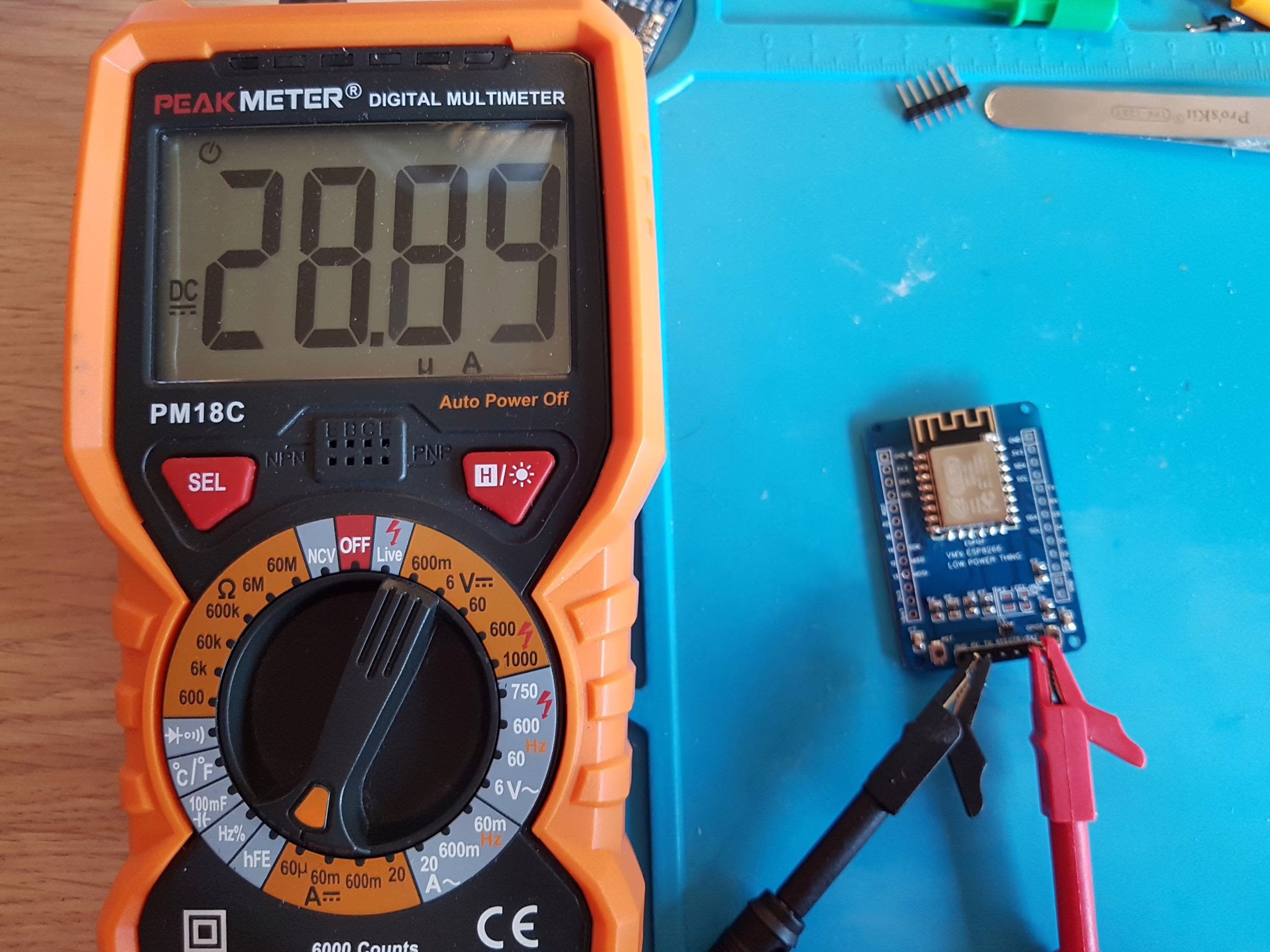

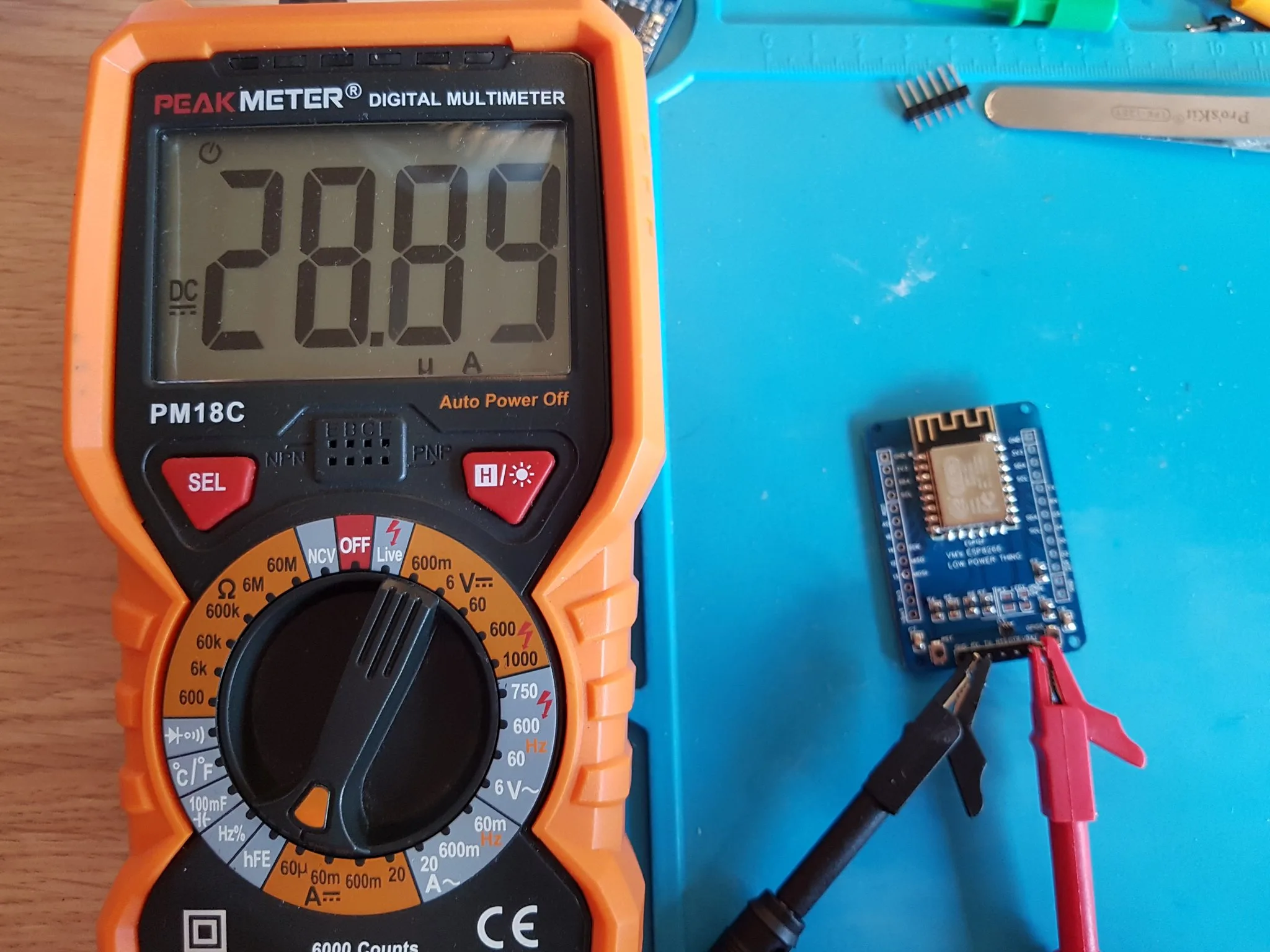

Odběr celé desky je pouhých 29 uA.

Deska může být napájena vstupním napětím až 6V. Na desce je použit stabilizátor MCP1700, který má vlastní spotřebu pouhých 1.6uA. Stabilizátor zároveň dokáže dodat proud až 250mA (LDOdrop je pouhých 180mV při 250 mA).

Pokud máte o desku zájem, napište Vlastimilovi na Twitter nebo Facebook.

Všechny data k desce najdete na stránce projektu https://easyeda.com/vmensik/esp8266-easy-board

Pokud byste chtěli desku s ESP32 a také kompatibilní s Wemos D1 Mini, mrkněte na ESP32 MiniKit LP https://chiptron.cz/articles.php?article_id=249
