Vždy připraven. Buďte i vy a vaše zařízení připraveni na nenadálý výpadek elektrické energie, který by mohl i poškodit vaše zařízení.
Zálohovaný zdroj nemusíte nutně použít jen pro zálohu napájení, ale i jako hlavní zdroj energie na místě, kde není zásuvka.
Důležitými parametry jsou univerzální konektory pro vstup, výstup, konektor baterie, výstupní napětí a dostatečný proud, která je UPS schopna dodat.
Nemusíte nutně vymýšlet kolo, vybrat si můžete z několika stovek už vymyšlených a zrealizovaných projektů.

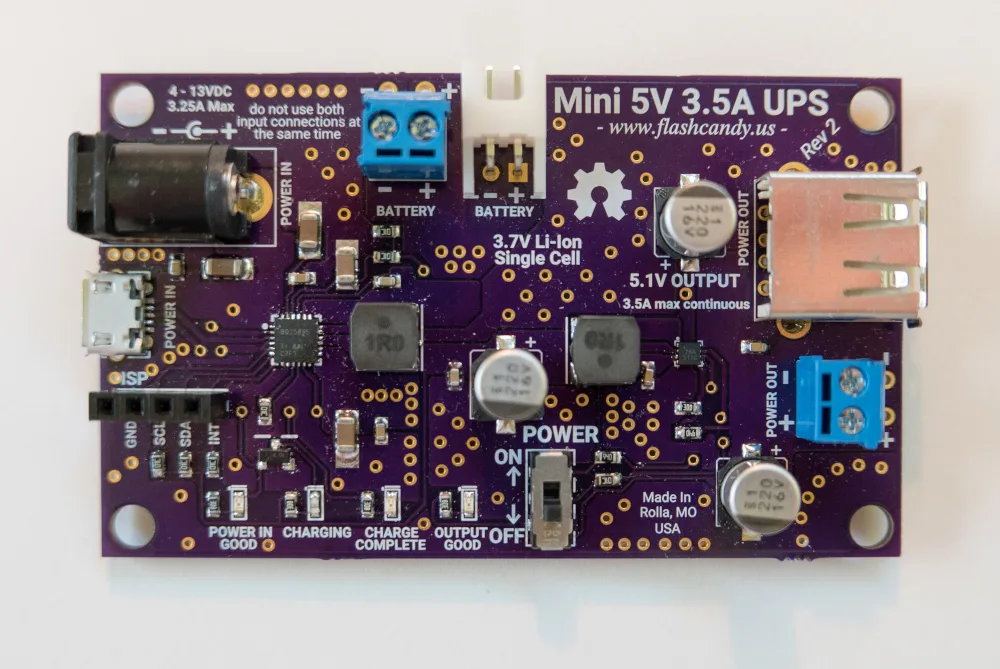

Tenhle je ale zajímavý svou univerzálností a zejména velikostí dodaného proudu na výstup.
Návrh používá kvalitní součástky, zejména DC-DC měnič od Texas Instruments BQ25895RTWR.
Ten vyniká vysokou účinností (až 93% při 2A), nízkou spotřebou v režimu spánku, několika ochranami a také přijatelnou cenou ve vcelku obvyklém pouzdru, který se dobře pájí.
Jako nabíjecí obvod baterie je použit MIC2876, který opět dosahuje vysoké účinnosti (až 95%).
Na stránce projektu najdete jak podklady pro výrobu, tak i schéma, BOM a desku můžete zároveň objednat na OSHPark.
Specifikace:
Výstupní napětí: 5.1 VDC
Výstupní proud až 3.5A
Nabíjecí proud od 0mA do 5000mA
Proud ve spánku 50uA
Zařízení obsahuje i 4 statusové LED indikující napájení, nabíjení baterie, dobíjení dokončeno, výstupn on/off.
Další informace najdete na stránce projektu https://circuitmaker.com/Projects/Details/John-Kovacs-2/5V-3A-UPS-Power-Supply-For-Raspberry-Pi-Arduino-BeagleBoard
