UPS nejen pro Raspberry Pi – aliexpress, kickstarter i vlastní výroba

UPS neboli zdroj nepřerušovaného napájení, je nedílnou součástí serverů a díky dostupnosti součástek není žádným problémem si takovou UPS postavit.

V této novince najdete jeden projekt UPS, kterou si můžete postavit, druhou levně koupit na aliexpressu a třetí objednat na kickstarteru.

Vlastní výroba

Na circuitmaker existuje projekt UPS, ke kterému si můžete stáhnout výrobní podklady.

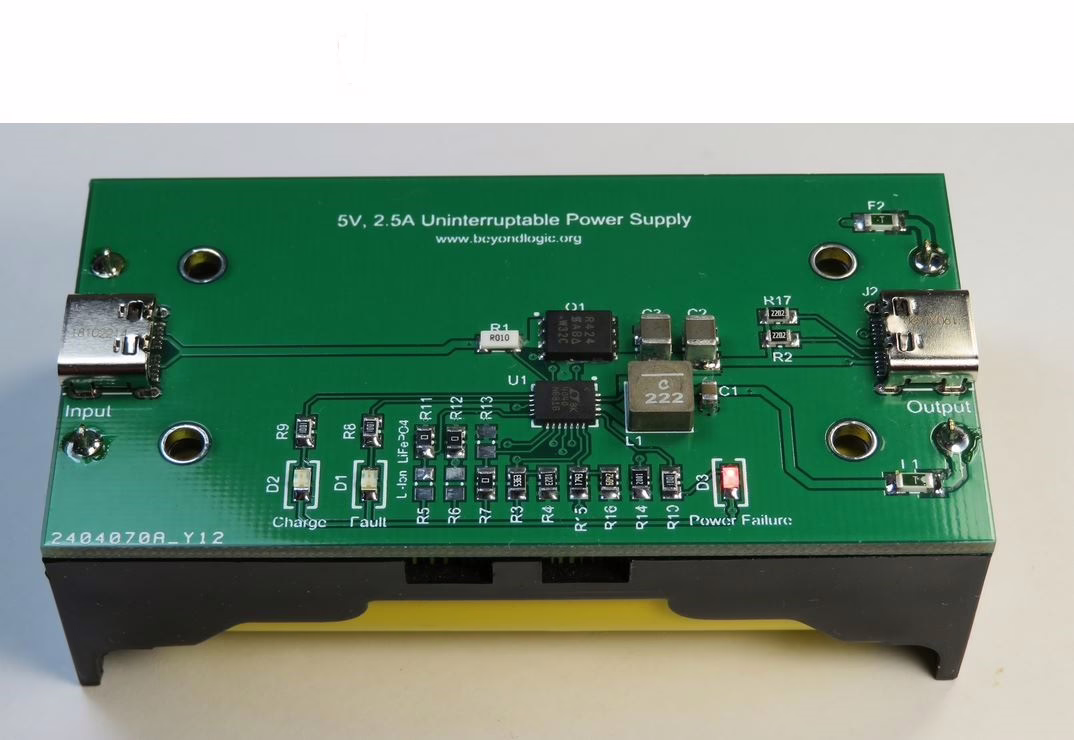

Deska je v běžné situaci napájena skrze konektor USB-C. O nabíjení se stará čip od Linear Technology (nyní už Analog Devices) LTC4040. Ten nabíjí 2 akumulátory LiFePO4. Stejný čip obsahuje i výstupní step-up DC-DC měnič.

Na výstupu je pak opět USB-C konektor.

Výstupní napětí: 5V

Výstupní proud: 2.5A

Typ akumulátoru: 2x 18650
Projekt najdete na tomto odkazu https://circuitmaker.com/Projects/Details/Craig-Peacock-4/5V-Uninterruptable-Power-Supply-USB

Aliexpress

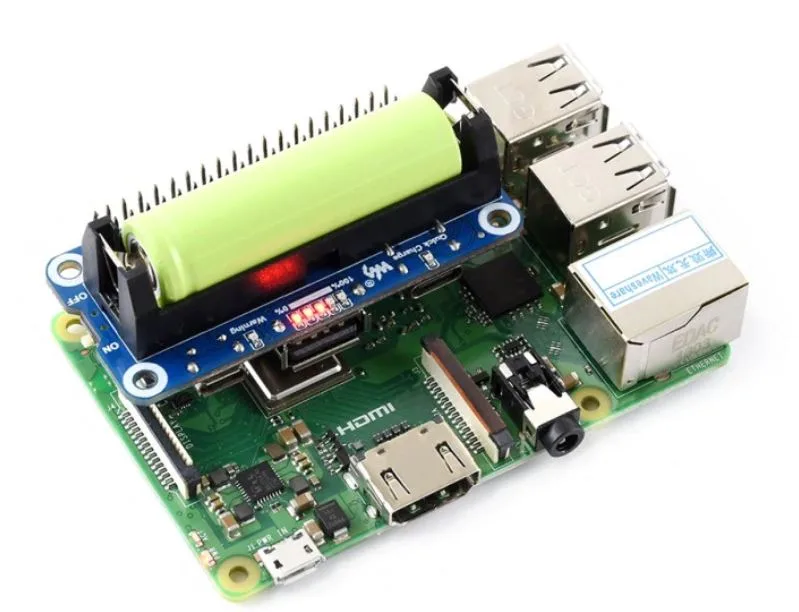

UPS HAT nejen pro Raspberry Pi. Deska o velikosti rozšiřující desky pro Raspberry Pi Zero v sobě skrývá jak napájení skrze 40 pinový konektor, tak i napájení skrze USB-C. Desku naopak můžete nabíjet buď s microUSB konektorem nebo USB-A konektorem. Poslední zmíněný může sloužit jako napájení celé desky a akumulátoru.

Výstupní napětí: 5V

Typ akumulátoru: 14500

Výstupní proud: deska je založena na obvodu SW6106, který údajně dokáže dodat zařízení proud až 4A.
Desku zakoupíte na https://www.aliexpress.com/item/32900341200.html

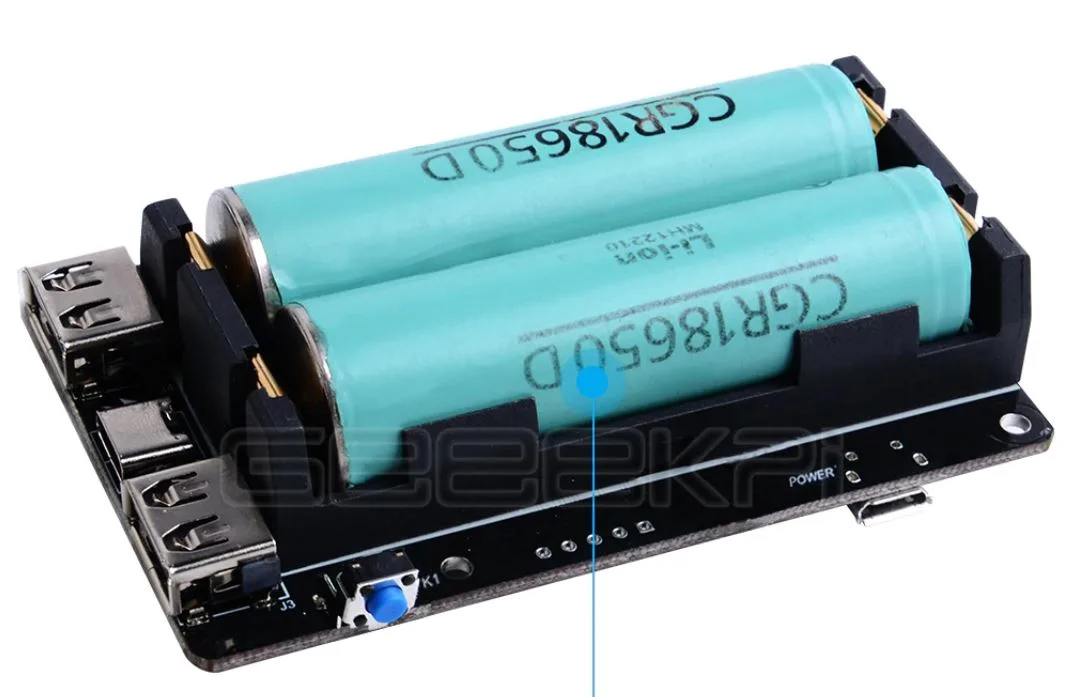

Deska s názvem GeekPi UPS je také založena na akumulátorech 18650 a to rovnou na dvou.

UPS je napájena z microUSB konektoru a pro výstup můžete použít UBS-C nebo dva USB-A konektory. Mezi výhody této desky patří i sada 5 LED, které signalizují kapacitu akumulátorů. Jako UPS začne fungovat až po zmáčknutí tlačítka.

Výstupní napětí: 5V

Výstupní proud: 2.1A

Typ akumulátoru: 2x 18650

Tuto desku můžete zakoupit na https://www.aliexpress.com/item/33011106536.html

Kickstarter

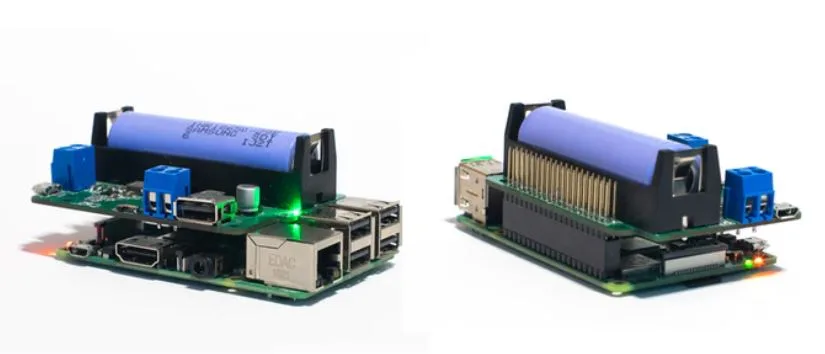

Pokud se vám nelíbí ani jedna z výše zmíněných UPS, pak tu máme kickstartérovou kampaň, která by vás mohla oslovit – PowerPi.

Výhodou desky je 40 pinový konektor díky kterému jednoduše připojíte UPS desku na Raspberry Pi.

Díky prověřeným součástkám – nabíjecí obvod BQ25895 a step-up DC-DC měnič TPS61236P – můžete na výstupu získat 5V/3A.

Rozsah napájecího napětí je opravdu široký – od 3.9V až do 14V pro výstupní proud od 2A až do 3A.

Jako akumulátor slouží jeden 18650.

S touto UPS si může vaše Raspberry Pi v klidu popovídat díky I2C sběrnici. Díky napsanému scriptu pak budet pořád vědět aktuální stav.

Více informací pak najdete na https://www.kickstarter.com/projects/tjohn327/power-pi-a-smart-ups-for-the-raspberry-pi?ref=section-design-tech-view-more-recommendations-p1
