USB-UART převodník s FT230XS a externím 3.3V napájením

Můžete si koupit nepřeberné množství typů USB-UART převodníků například s FT232, CH340 or CP2102. Některé z USB-UART převodníků mají výhody jiné zase nevýhody.

Některé čipy neobsahují ovladače uvnitř kernel (linux) nebo ve windows. Jiné zase mají problém s vyššími přenosovými rychlostmi.

Chtěl jsem si navrhnout vlastní převodník a tak jsem si vybral jiný čip pro konverzi mezi USB a UART.

DPS je navržena tak, aby jí mohli vytvořit i začátečníci, protože je navržena jako jednostranná DPS s několika propojkami.

Vybral jsem si čip od FTDI chip. FT230XS

Je v malém pouzdru – SSOP16 a QFN16.

Data mohou být odeslána rychlostí od 300 baud až do 3 Mbaud.

Je to pouze USB-UART, neobsahuje I2C, SPI a jiné.

CBUS piny jsou konfigurovatelné.

Podporuje USB 2.0 Full Speed.

A je podstatně levnější než FT232 a jemu podobné.

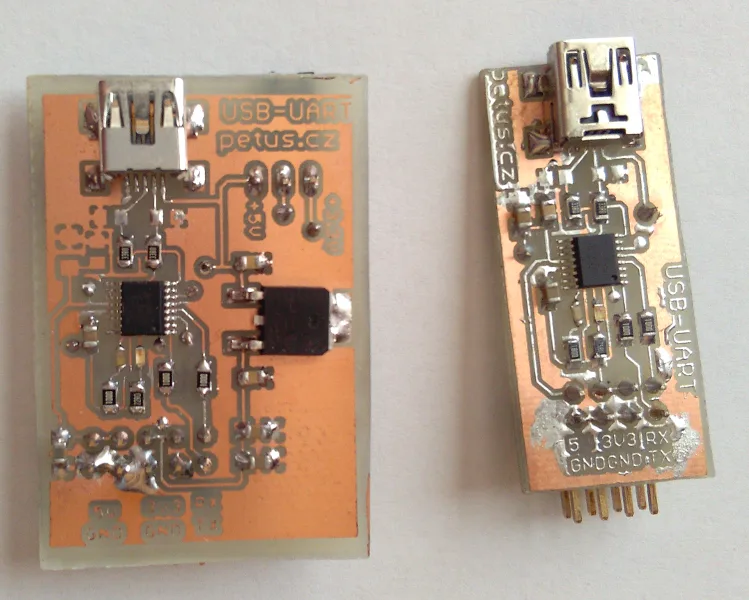

Článek obsahuje dvě PCB. Prvním z nich je pouze USB-UART převodník s vývody RX, TX, +3.3V z interního regulátoru (max 50mA, ale jsou z něj napájeny indikační LED), +5V z USB a celé je to zapojené na pin header.

Deska obsahuje jumper pro nastavení VCCIO (3.3V nebo 5V). To znamená jakou hodnotu má logická „1“.

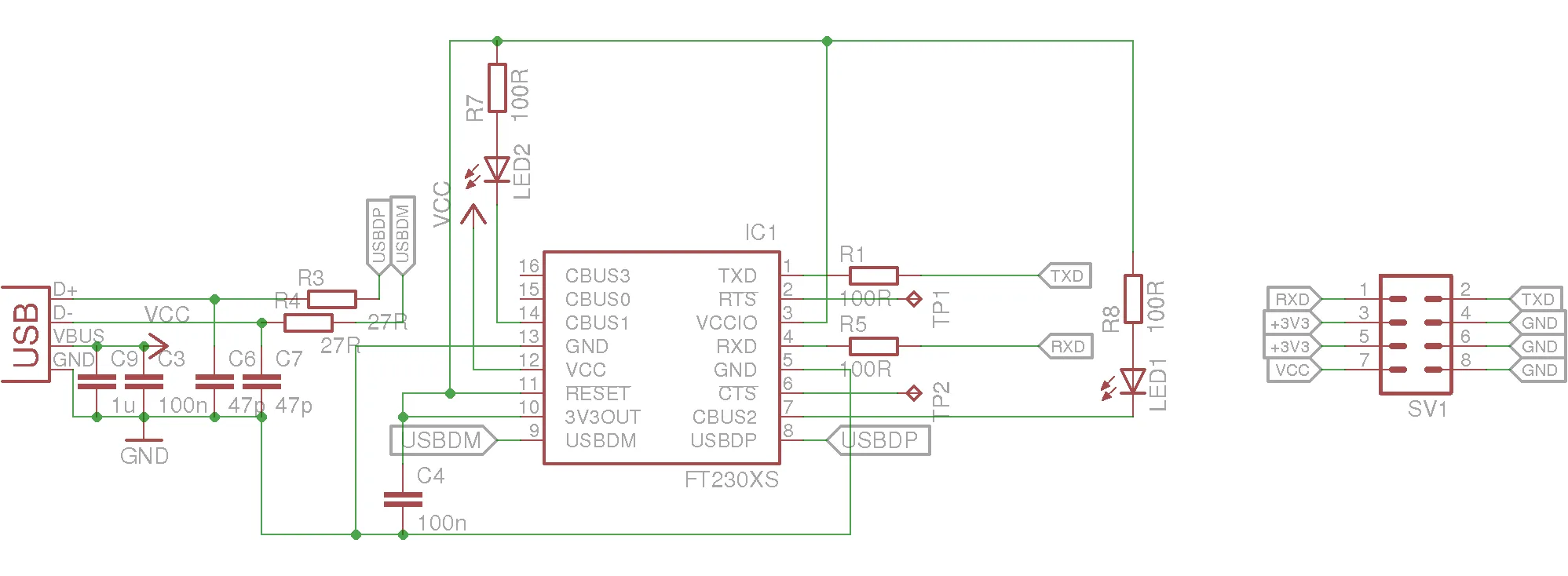

Schéma:

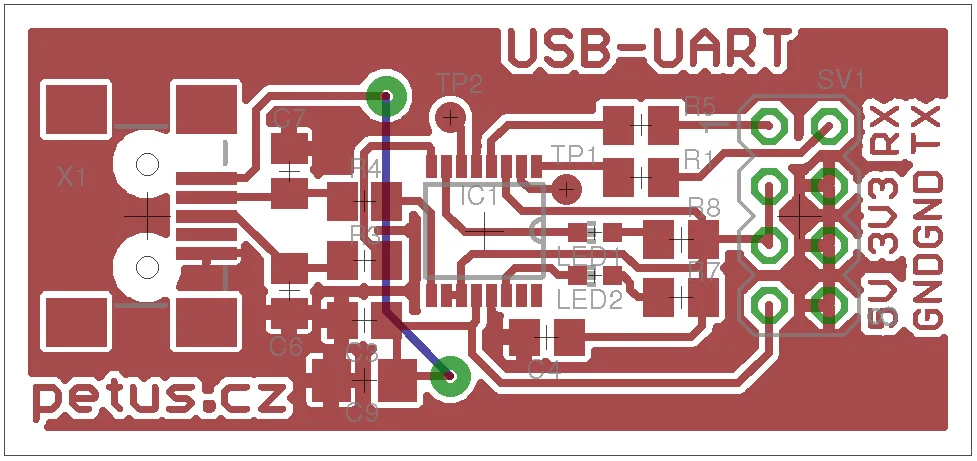

Rozmístění součástek:

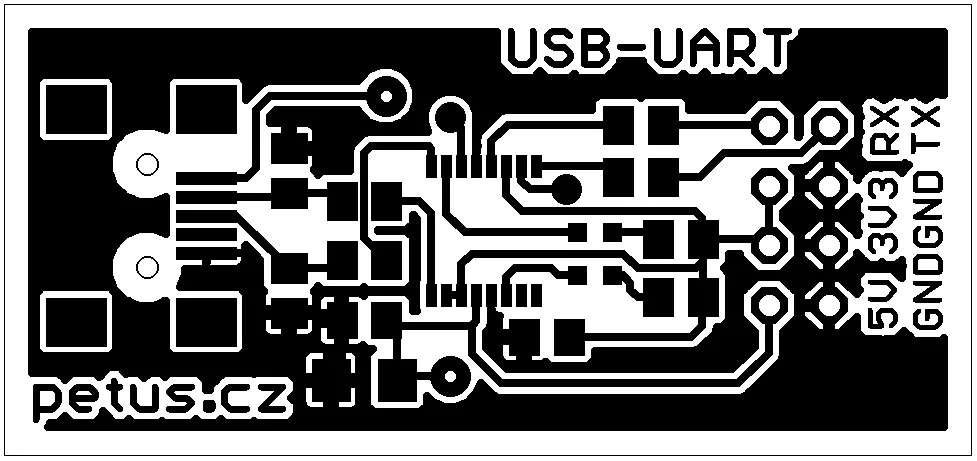

DPS (600px):

Druhý z nich je USB-UART převodník, který je navržen i pro napájení externích součástek až do 500mA.

Externí LDO je napájeno z USB.

Deska obsahuje jumper pro nastavení VCCIO (3.3V nebo 5V). To znamená jakou hodnotu má logická „1“.

To můžete použít při nutnosti napájení cílové součástky +3.3V s vyšším proudovým odběrem jako ESP8266, GSM nebo GPS modul, nebo další součástek.

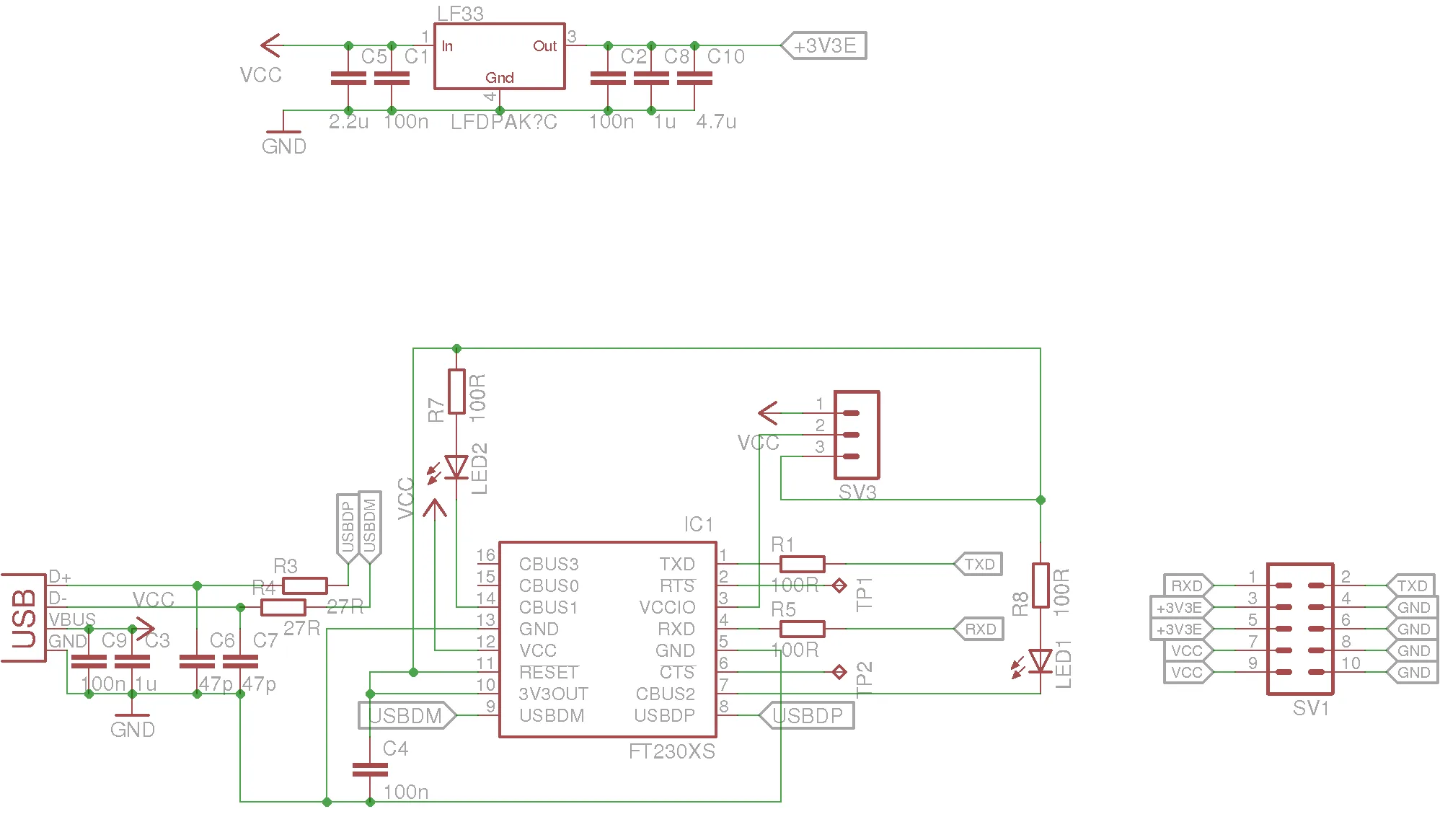

Schéma:

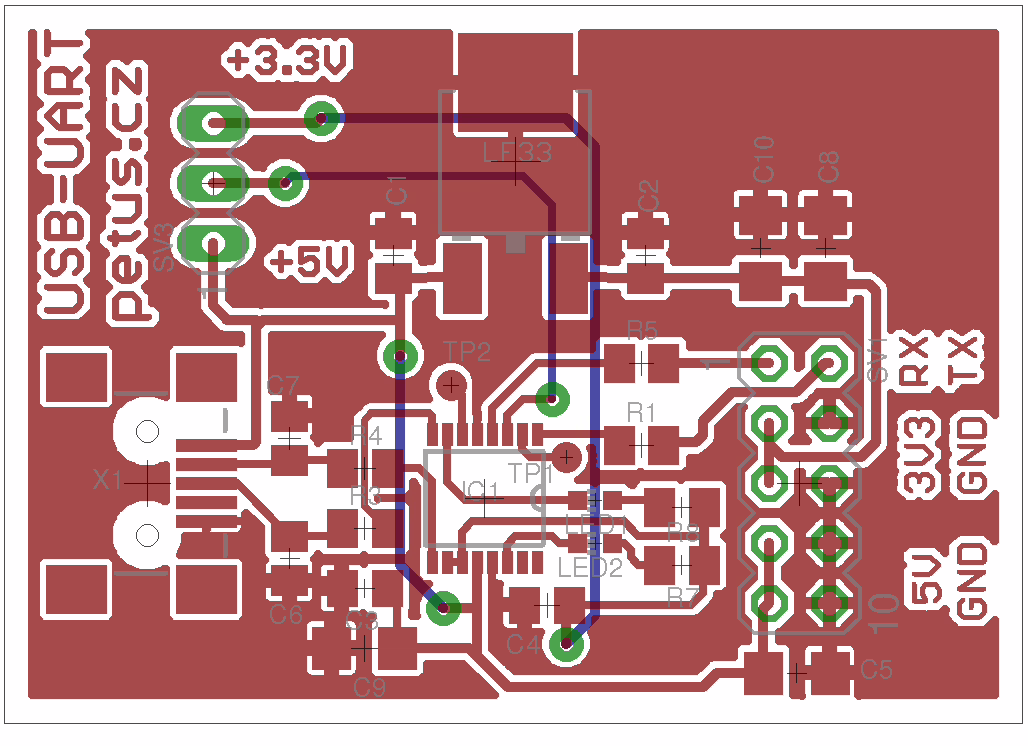

Rozmístění součástek:

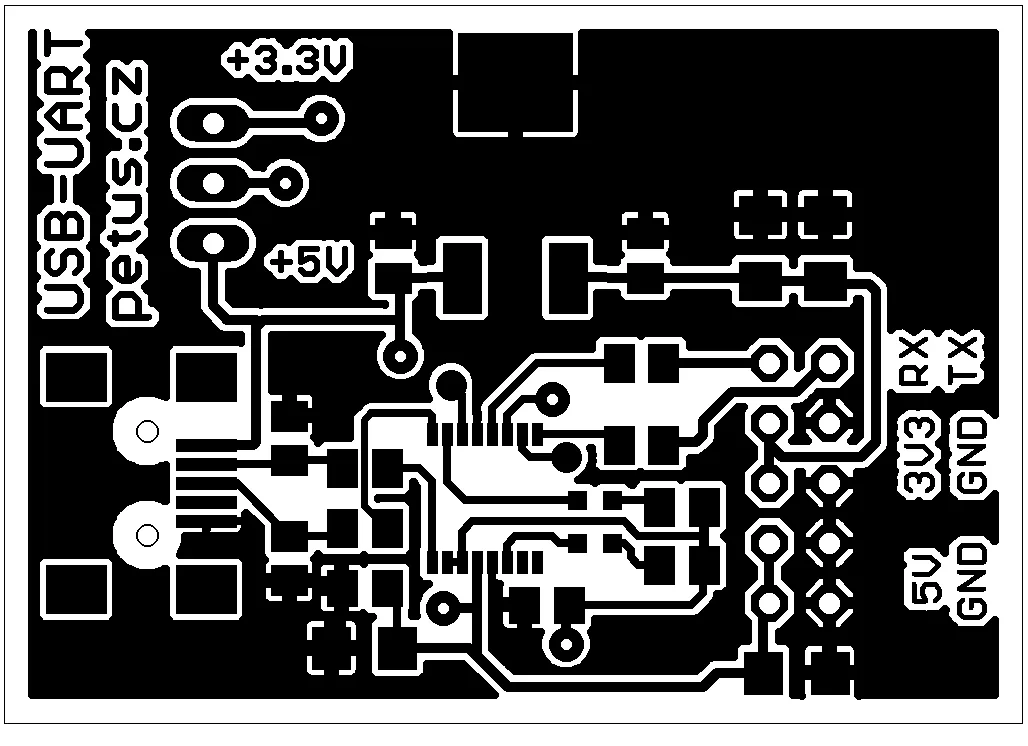

DPS (600px):
