Komu se to nestalo? Potřebujete rychle nabít telefon, dáte na nabíječku a za hodinu je tam jen o 10% víc. Nebo chcete přenést data do počítače, ale nejde to? Kde je chyba? Možná v kabelu!

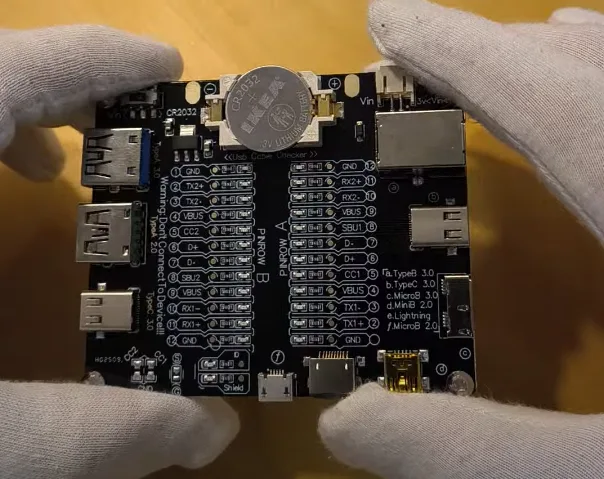

Díky tomuhle testeru kabelů jsem vytřídil kabely, kterým chyběly signály. Dokáže otestovat USB-C, USB-A i B, microUSB, Lightning a další. Které vodiče má který konektor, ukazují pinouty USB-C a USB-A.
Takových testerů je samozřejmě spousta, na závěr článku přidám ještě nějaké další.
Na tomto se mi líbí naprostá jednoduchost a otestování všech nejčastějších kabelů. Stačí zapojit 3V baterii CR2032 (deska podporuje i napájení z adaptéru 3-12V) a pak jen otestovat kabely. Propojení jednotlivých signálů je indikováno rozsvícením LED diod.
Tester testuje i stínění kabelu, naopak ale neumí otestovat e-Marker – tedy aktivní USB kabely.
Podporované kabely jsou TypeB 3.0, TypeB 2.0, TypeC 3.0/3.1/3.2, MicroB 3.0, MicroB 2.0, MiniB 2.0 a Lightning.
Nejčastější chybějící signály a problémy (zjednodušeně)
Průvodce testováním USB kabelů
Zaškrtněte, jaký kabel testujete a které LED diody na testeru nesvítí. Průvodce vám napíše, co daná chybějící propojení způsobí.
USB-C na USB-C – Oboustranný konektor na obou koncích
Chybí: CC1 / CC2 (Configuration Channel)
Detekce orientace a vyjednávání PD
Slouží k detekci připojení, orientace kabelu a vyjednávání rychlého nabíjení USB Power Delivery (PD). Pokud chybí nebo jsou špatně propojené, kabel nepodporuje PD, takže vyšší napětí a proud (např. 20 V / 5 A) není možné. Zařízení se nabíjí pomaleji nebo vůbec a nemusí být správně detekováno.
Chybí: VBUS / GND (napájení)
Hlavní napájecí a zemnící vodiče
Kabel nevede napájení, takže zařízení se vůbec nenabíjí. Špatně propojený GND navíc znamená bezpečnostní riziko a nefunkčnost.
Chybí: Datové linky D+ / D- (USB 2.0)
Základní přenos dat
Bez datových linek nelze přenášet data. Kabel pak funguje pouze jako napájecí, což je hodně omezené využití.
Chybí: TX / RX (USB 3.x SuperSpeed)
Vysokorychlostní datové páry
Klesá přenosová kapacita, někdy až na polovinu oproti plné rychlosti USB 3.x. Kabel může dál fungovat v režimu USB 2.0 (přes D+/D-), ale plné rychlosti USB 3.x nedosáhne.
Svítí jen CC1 (a po otočení jen CC2)?
To je správně. CC vodiče určují orientaci symetrického USB-C konektoru. Pokud svítí CC1 i CC2 zároveň, kabel zřejmě obsahuje e-Marker čip (běžné u kabelů 100 W a více) a i to je v pořádku.
USB-A 2.0 na USB-C – Starší USB-A (2.0) na jedné straně
Chybí: CC1 / CC2
Na straně USB-A chybí z principu
USB-A konektor CC signály nemá, takže kabel je ve funkci USB PD limitovaný. Rychlé nabíjení přes PD není možné. Rychlé nabíjení může fungovat jen přes protokol USB QC (Quick Charge), jinak jede základní režim 5 V s proudem dle specifikace USB-A.
Chybí: VBUS / GND (napájení)
Hlavní napájecí a zemnící vodiče
Kabel nevede napájení, takže zařízení se vůbec nenabíjí. Špatně propojený GND navíc znamená bezpečnostní riziko a nefunkčnost.
Chybí: Datové linky D+ / D- (USB 2.0)
Základní přenos dat
Bez datových linek nelze přenášet data. Kabel pak funguje pouze jako napájecí, což je hodně omezené využití.
USB-A 3.x na USB-C – USB-A se SuperSpeed piny
Chybí: CC1 / CC2
Na straně USB-A chybí z principu
USB-A konektor nemá CC vodiče, což znemožňuje podporu USB Power Delivery. Rychlé nabíjení může fungovat jen přes USB QC (Quick Charge), jinak základní režim 5 V s omezeným proudem.
Chybí: VBUS / GND (napájení)
Hlavní napájecí a zemnící vodiče
Kabel nevede napájení, takže zařízení se vůbec nenabíjí. Špatně propojený GND navíc znamená bezpečnostní riziko a nefunkčnost.
Chybí: Datové linky D+ / D- (USB 2.0)
Základní přenos dat
Bez datových linek nelze přenášet data. Kabel pak funguje pouze jako napájecí, což je hodně omezené využití.
Chybí: TX / RX (USB 3.x SuperSpeed)
Přídavné piny pro vyšší rychlosti
USB-A 3.x má navíc SuperSpeed datové linky (transmit a receive). Pokud jsou přerušené nebo chybí, přenos se omezí na USB 2.0 (jen D+/D-) a vyšších rychlostí kabel nedosáhne.
microUSB / miniUSB / Lightning – microB, miniB, Lightning a podobné
Chybí: VBUS / GND (napájení)
Hlavní napájecí a zemnící vodiče
Kabel nevede napájení, takže zařízení se vůbec nenabíjí. Špatně propojený GND navíc znamená bezpečnostní riziko a nefunkčnost.
Chybí: Datové linky D+ / D- (USB 2.0)
Základní přenos dat
Bez datových linek nelze přenášet data. Kabel pak funguje pouze jako napájecí, což je hodně omezené využití.
Chybí: TX / RX (jen u microB 3.0)
SuperSpeed piny u USB 3.0 micro
U micro-B 3.0 přidávají SuperSpeed linky. Pokud chybí, přenos klesne na USB 2.0 rychlosti. U klasického microUSB / miniUSB 2.0 a Lightning se tyto piny nepoužívají.
Pozn. k těmto kabelům
Tyto konektory CC signály nemají, takže USB PD u nich z principu neřešíte. Tester u nich kontroluje hlavně napájení, datové linky a stínění.
Chybí: Stínění kabelu
Společné u většiny kabelů
Chybějící stínění může způsobit rušení a chyby přenosu, hlavně u vyšších rychlostí a delších kabelů. Pro pomalé nabíjení nemusí vadit, pro datový přenos je ale důležité.
Pokud na testeru svítí všechny signály, kabel je z hlediska propojení v pořádku. Zaškrtněte výše to, co u vás nesvítí.
Upozornění: Tento průvodce slouží pouze ke studijním a orientačním účelům. Provozovatel ani autor neručí za správnost ani úplnost informací a nenese žádnou odpovědnost za jakoukoli škodu nebo újmu vzniklou jejich použitím. Výsledky závisí na konkrétním testeru i kabelu a nejsou náhradou za odborné měření.
USB-C na USB-C kabel
- Chybějící CC1/CC2 vodiče:
- Tyto vodiče slouží k detekci připojení a orientace kabelu, vyjednávání rychlého nabíjení USB Power Delivery (PD).
- Pokud chybí nebo jsou špatně propojené, kabel nebude podporovat PD, takže vysokorychlostní nabíjení a vyšší napětí/proud (např. 20 V/5 A) nebude možné.
- Zařízení se tak nabíjí pomaleji nebo vůbec.
- Chybějící CC vodiče také znamenají, že zařízení nemusí správně detekovat typ připojení, což může vést k problému s připojením (kabel nebude „viděn“ jako správný).
- Chybějící VBUS a GND:
- Kabel nevede napájení, zařízení se nenabíjí.
- Pokud je GND špatně propojen, může nastat bezpečnostní riziko a nefunkčnost.
- Chybějící datové linky (D+/D- pro USB 2.0):
- Bez datových linek nelze přenášet data.
- Kabel může fungovat pouze jako napájecí, což je omezené využití.
- Chybějící datové linky (TX/RX- u USB 3.x)
- Dochází ke snížení přenosové kapacity kabelu, někdy až na poloviční rychlost oproti plné schopnosti USB 3.x (kabel může stále fungovat v režimu USB 2.0 (D+ a D- linky), ale nebude podporovat plné USB 3.x rychlosti.).
USB-A 2.0 na USB-C kabel
- Chybějící CC1/CC2:
- USB-A konektor nemá CC signály, takže kabel je limitovaný ve funkčnosti USB PD.
- Rychlé nabíjení skrze USB PD není možné (USB-A nejsou navrženy pro PD).
- Rychlé nabíjení může být podporováno pouze skrze protokol USB QC (QuickCharge) nebo nabíjení funguje v základním režimu (5 V, proud omezen dle specifikace USB-A).
- Chybějící VBUS/GND:
- Nebude připojeno napájení, kabel nefunguje vůbec.
- Chybějící D+/D-:
- Kabel nebude podporovat datový přenos, jen nabíjení.
USB-A 3.x na USB-C kabel
- Absence CC1 a CC2 vodičů na USB-A straně:
- USB-A konektor nemá CC vodiče, což znemožňuje podporu USB Power Delivery (USB PD).
- Rychlé nabíjení USB PD nebo nižší režimy napájení specifické pro USB-C s CC vodiči nejsou možné.
- Rychlé nabíjení může být podporováno pouze skrze protokol USB QC (QuickCharge) nebo nabíjení funguje v základním režimu (5 V, proud omezen dle specifikace USB-A).
- Datové linky USB 3.x (TX/RX) jsou přítomny na USB-A 3.x:
- USB-A 3.x konektory mají v porovnání s USB 2.0 navíc další piny pro SuperSpeed datové linky (transmit a receive).
- Pokud jsou tyto vodiče přerušeny nebo chybějí, dochází k omezení datových rychlostí pod USB 3.x standard.
- Pokud jsou tyto linky chybné, přenos se často omezí na USB 2.0 (pouze D+ a D- linky).
- Chybějící nebo špatné VBUS a GND:
- Kabel nebude schopen napájet zařízení.
- Nesprávné zemní připojení může vést k bezpečnostním rizikům nebo nefunkčnosti.
Testuji USB-C na USB-C kabel a svítí pouze CC1, při otočení kabelu jen CC2 – je to správně?
Ano, je to naprosto správně.
- Tyto vodiče slouží k detekci orientace kabelu (jak je kabel zapojený na obou stranách, protože USB-C je symetrický konektor).
- Při zasunutí kabelu jedním směrem aktivuje zařízení a hostitel právě vodič CC1.
- Při otočení kabelu o 180° se aktivuje vodič CC2.
- Toto umožňuje zařízením správně zjistit orientaci kabelu a podle toho přesměrovat signály USB, napájení a datové linky.
- Pokud svítí CC1 i CC2 současně, zkontrolujte zda nemá kabel e-Marker čip. Tyto čipy mají zpravidla USB kabely s výkonem 100W a více. V tomto případě je správně, ze svítí jak CC1 tak i CC2.
USB PD (Power Delivery) a USB QC (Quick Charge)
USB Power Delivery (USB PD)
- Co je to?
Standard pro rychlé nabíjení a přenos energie přes USB kabel. Umožňuje dodávat vyšší výkon (až 100 W) a dynamicky měnit napětí a proud podle potřeby zařízení. - Rychlé nabíjení:
USB PD umí nabíjet rychleji než klasické USB, protože může měnit napětí (např. 5 V, 9 V, 15 V, 20 V) a proud (až 5 A), což umožňuje rychlejší dobíjení baterie. - Přenos dat:
USB PD je kompatibilní s USB 2.0, USB 3.x a USB4, takže umožňuje současně rychlý přenos dat i nabíjení. - Konektory:
Nejčastěji se používá USB-C konektor, který je oboustranný a univerzální. - Kompatibilita:
Zařízení s USB PD mohou bezpečně komunikovat a přizpůsobit nabíjecí parametry, což zajišťuje kompatibilitu mezi různými značkami a typy zařízení.
Qualcomm Quick Charge (USB QC)
- Co je to?
Proprietární technologie od Qualcommu pro rychlé nabíjení, která umožňuje vyšší napětí a proud než standardní USB nabíjení. - Rychlé nabíjení:
QC mění napětí (např. 5 V, 9 V, 12 V, 20 V). Rychlost nabíjení závisí na verzi QC (např. QC 2.0, 3.0, 4.0). - Přenos dat:
Quick Charge je primárně o nabíjení, ne o přenosu dat. Přenos dat je řešen samostatně USB protokolem. - Konektory:
Funguje s USB-A i USB-C konektory, ale často se setkáte s klasickým USB-A na nabíječce a USB-C nebo microUSB na zařízení. - Kompatibilita:
QC je kompatibilní hlavně s Qualcomm zařízeními (zejména u telefonů, ale podporovány jsou i další zařízení bez Qualcomm čipů), ale některé nabíječky podporují i jiné protokoly (včetně USB PD) pro širší kompatibilitu.
Testery kabelů
Tento jsem si koupil
A tyto další se mi líbí

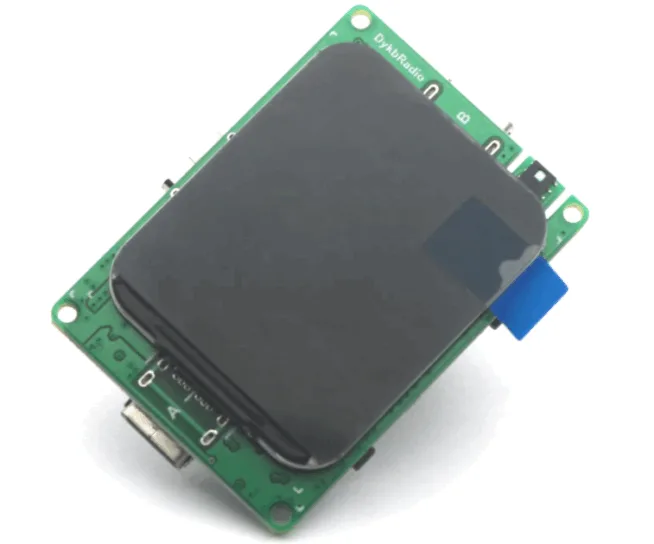

Pokročilý tester, ale pouze USB-C kabelů je pak tento – https://www.aliexpress.com/.
Ten podporuje jak detekci e-Marker, tak i zkrat mezi vodiči, pracovní napětí až 48V, zobrazení aktuálního napětí i umí fungovat jako USB PD trigger.

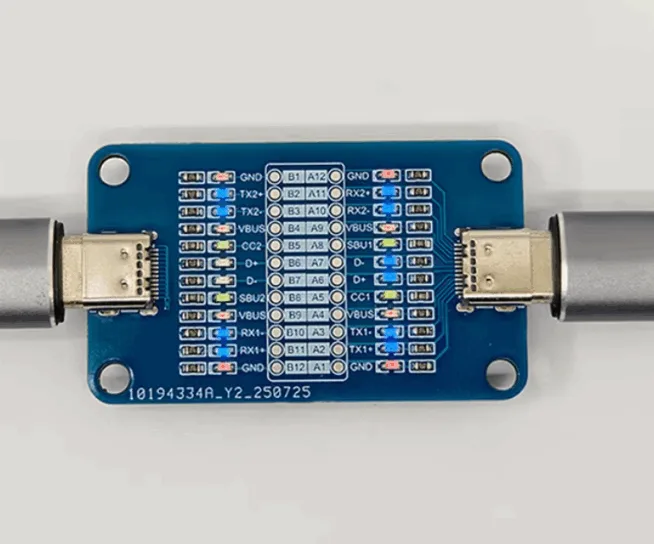

Tento levnější naopak umí opravdu jen indikaci propojení signálů a pouze USB-C kabelu – https://www.aliexpress.com/
