Dostal se mi do rukou kabel AlzaPower AluCore USB-C to Dual USB-C 2.0 100W. Jeden konektor do nabíječky, dva na druhém konci do zařízení, uprostřed hliníkový váleček.
Zní to jako obyčejná rozdvojka nebo USB hub. Není.
Měřením jsem ověřil, jak to ve skutečnosti funguje.
K čemu se to hodí
Do jednoho konektoru přijde nabíječka nebo powerbanka, do dvou na druhém konci vaše zařízení. Hotelový pokoj, auto, jedna zásuvka a dvě věci k nabití.
Výrobce uvádí Power Delivery 3.0 a až 100 W celkem při 20 V a 5 A. Při jediném připojeném zařízení zvládne i data rychlostí USB 2.0, tedy 480 Mb/s.
Co kabel neumí
Výkon se nenásobí, jen dělí. Se 45W nabíječkou dostanou obě zařízení dohromady 45 W.
Druhý port je podle tabulky výrobce omezený na 30 W – měřením jsem zjistil, že je to jinak.
Data jen pro jedno zařízení. V kabelu je jediný pár datových vodičů a žádný hub. Připojíte druhé zařízení, přenos dat končí.
Obraz nepřenese. DisplayPort Alt Mode potřebuje vysokorychlostní páry, které tu nejsou.
Při každé změně obě zařízení na okamžik vypadnou. Zapojíte nebo odpojíte jedno, nabíjení se přeruší u obou. Proč, k tomu se dostanu níž.
Jak výrobce dělí výkon
Alza zveřejňuje tabulku Smart Output Distribution. Dělení není dynamické podle potřeby zařízení, ale pevně dané výkonem nabíječky.
| Nabíječka | Jedno zařízení | Port 1 | Port 2 |
|---|---|---|---|
| 100 W | 100 W | 70 W | 30 W |
| 65 W | 65 W | 35 W | 30 W |
| 60 W | 60 W | 30 W | 30 W |
| 45 W | 45 W | 22,5 W | 22,5 W |
| 30 W | 30 W | 15 W | 15 W |
Port 1 je hlavní, patří do něj notebook. Od 60 W níž se podle tabulky dělí na půl. Porty ale nejsou číselně označené.
Měření tabulku nepotvrdilo

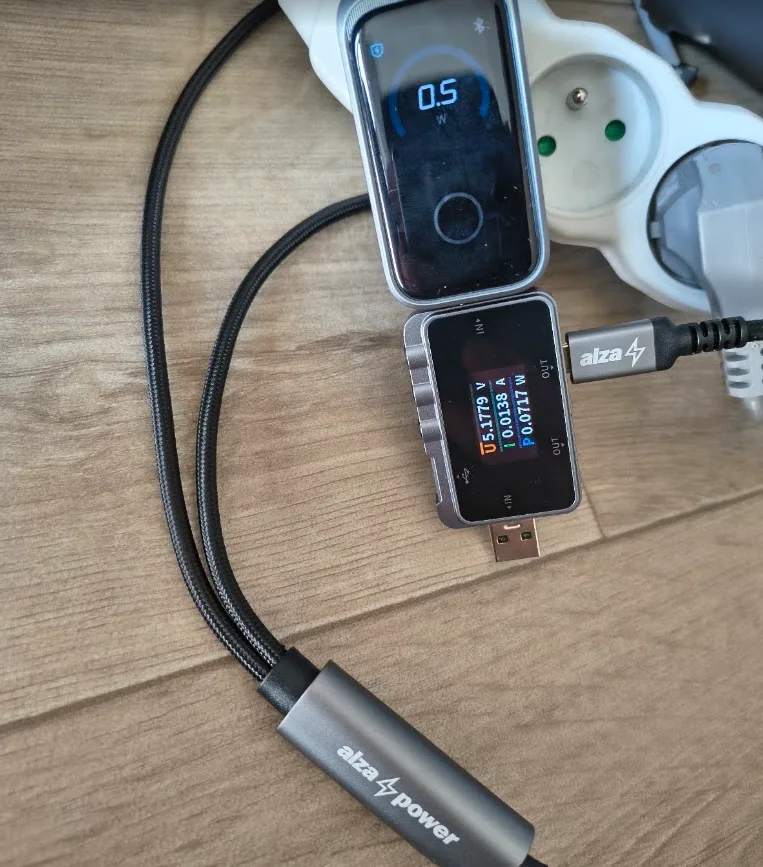

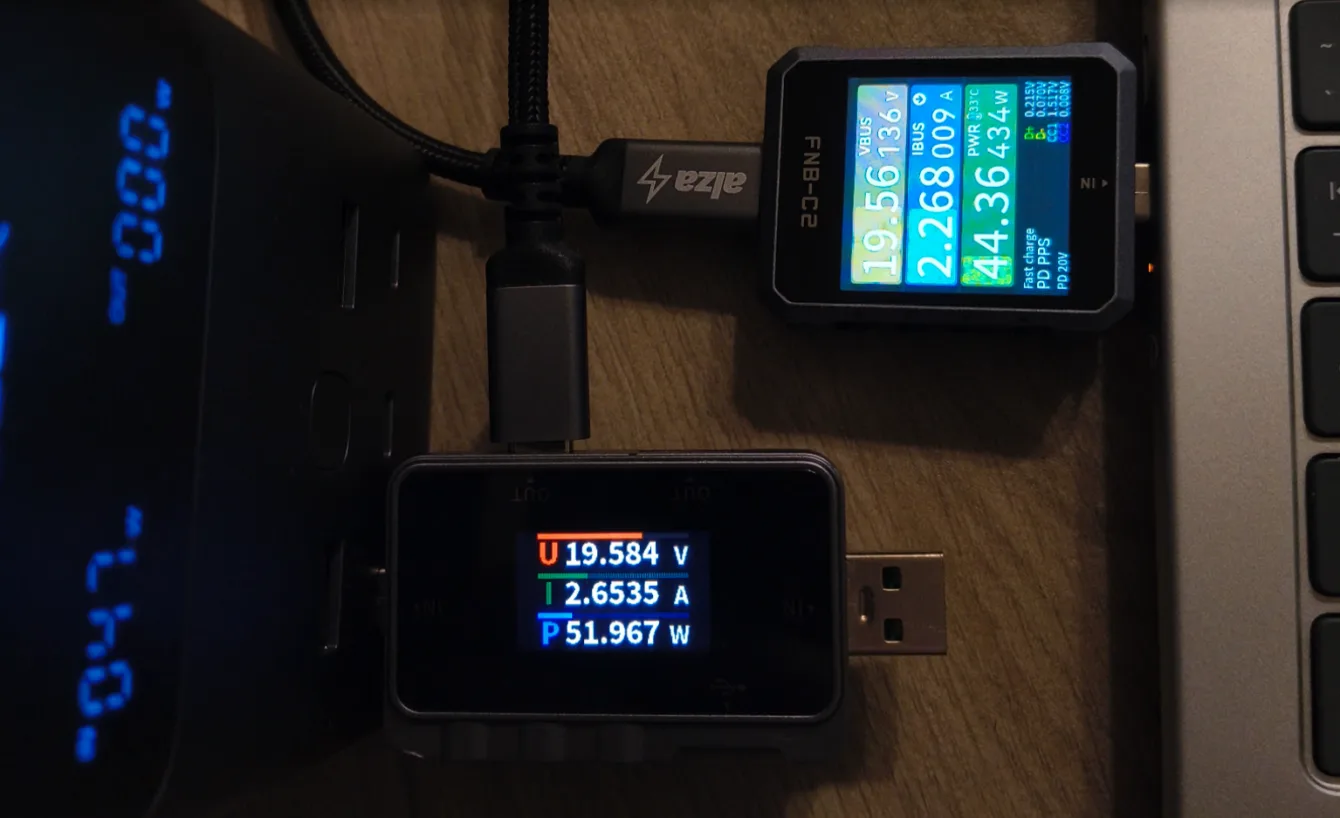

Zapojil jsem na oba konce zařízení, která chtějí 20 V. Notebook (až 90W) a powerbanku (až 100W)..
| Zařízení | Napětí | Výkon |
|---|---|---|
| Notebook | 20 V | 44 W |
| Powerbanka | 20 V | 52 W |
| Celkem | 20 V | 98 W (započítané ztráty) |

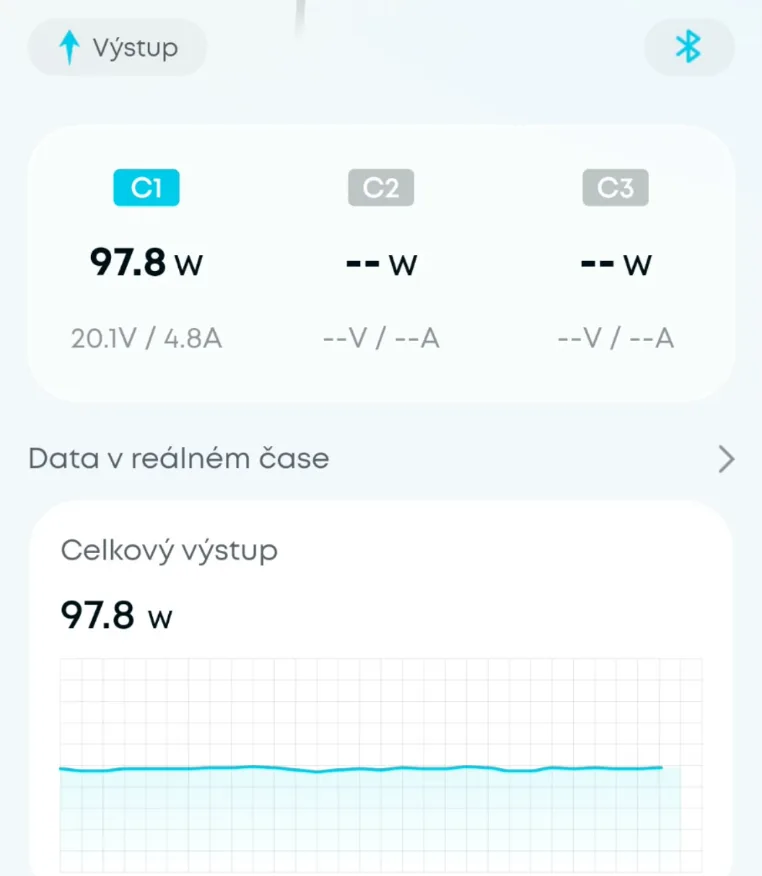

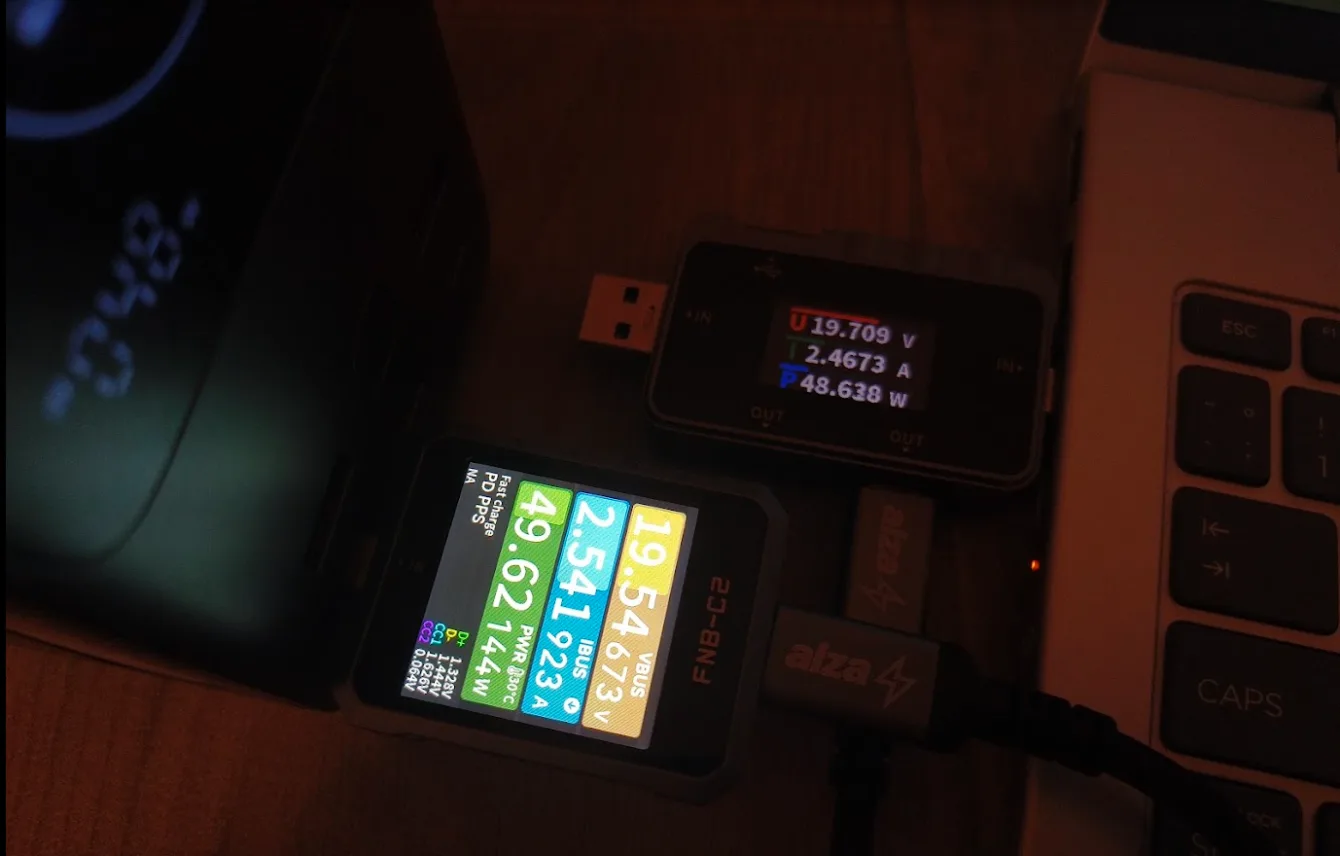

Žádných 70 a 30 W. Jedna větev odebírala 52 W, tedy skoro dvojnásobek deklarovaného stropu, a kabelem šlo dohromady téměř 100 W. Během testování se několikrát projevilo, že kabel rozdělí výkon 50:50 i při 100W výkonu.
Takže rozdělování výkonu tam je, ale jinak, než píše výrobce.
Co si o tom myslí internet
Ještě než jsem kabel stihl změřit, hodil jsem na sociální sítě svoji domněnku, jak by to mohlo fungovat. V komentářích se sešla pěkná sbírka teorií.
Některé byly blízko. Většina ne.
„Obě zařízení dostanou stejné, nižší napětí“
To byla logická úvaha. Měřením se toho ale nepotvrdilo a je to dobře. Jinak by sluchátka, která potřebují 5V, „zakázaly“ nabíjet výkonnější zařízení. Například notebook vyžadující 20V.
„Bere z nabíječky dvě napětí najednou“
Nejde to. Power Delivery je spojení jeden na jednoho a na VBUS je v jednu chvíli vždy jedno napětí. Nabíječka ani netuší, že za kabelem visí dvě zařízení.
„Je to jen rozvětvený kabel“
Kdyby byl, obě větve by měly stejné napětí jako vstup. Tablet by dostal 20 V a shořel by, nebo by napětí na kabelu muselo klesnout na 9 V a powerbanka by se nabíjela pomalu a nebo vůbec.
„Kabel si vyžádá nejvyšší napětí a pak sníží pro každý port zvlášť“
To měření nepotvrdilo. Kabel si vyžádá od zdroje nejvyšší napětí, která zátěže chtějí.
Jak to funguje
Pravdě byla nejblíž domněnka, že uvnitř musí být měnič. Měření mi to potvrdilo.
Vstupní napětí se přizpůsobuje zátěžím. Telefon chtějící 9 V a sluchátka na 5 V znamená, že z nabíječky jde 9 V. Kabel si tedy nevyžádá maximum, které nabíječka umí, ale nejvyšší z požadovaných napětí.
Měnič umí jen snižovat. Proto ta adaptace. Pro nejnáročnější výstup musí být vstup aspoň tak vysoký, nižší napětí si pak měnič „vyrobí“ z toho vyššího napětí.
Na pořadí konců nezáleží. Přehodil jsem zátěže mezi oba výstupy a chování se nezměnilo. Notebook s 20V/50W, power banka 20V/100W, tablet 9V/9W, sluchátka 5V/2.5W nebo telefon 9V/18W.
Technicky: co se děje uvnitř válečku
Kabel funguje ve dvou rolích najednou.
Směrem k nabíječce je spotřebič. Přes CC vodiče si vyjedná profil a odebírá proud, jako by byl jedno zařízení. Pro 5 A je navíc potřeba e-marker, který nabíječce potvrdí, že kabel takový proud unese.
Směrem k zařízením je zdroj. Oba výstupní konektory mají vlastní CC komunikaci. Telefon i tablet si vyjednávají profil s čipem v kabelu, ne s nabíječkou.
Sekvence při zapojení:
- Kabel naběhne na výchozích 5 V.
- Přes CC vodiče zjistí, co zařízení chtějí.
- Vybere nejvyšší z požadovaných napětí a vyjedná si ho od nabíječky.
- Buck měnič sníží toto napětí pro výstup (port), který potřebuje méně.
Proč při změně vypadnou obě zařízení
Kabel má vůči nabíječce jediný PD kontrakt. Změní se požadavek na kterémkoliv výstupu, musí se vyjednávat znovu, a součástí vyjednávání profilu je shození VBUS.
Je to i běžné chování i standardních USB adaptérů s více porty.
Prohození konců
Zkusil jsem zapojit nabíječku do výstupního konektoru a telefon do vstupního. Nestalo se nic.
Kabel má role dané konstrukcí. Vstupní konektor je spotřebič, oba výstupní jsou zdroje.
Zpracování
Hliníkové koncovky, oplet z balistického nylonu, pozlacené konektory. Výrobce deklaruje 10 000 zapojení, 8 000 ohybů opletu pod úhlem až 180° a 3 000 ohybů zesílené části za koncovkami. Čísla výrobce, ne naměřené hodnoty.
Hliníkový váleček není jen design, slouží i jako chladič měniče. Kabel je lepený, takže na fotky vnitřku by chtělo druhý kus na porcování 🙂
