Na obalu každé nabíječky/adaptéru je velké číslo. Sto wattů, pětašedesát wattů, sto čtyřicet wattů. Málokdo se ale ptá, jak dlouho ten výstupní výkon udrží. GaN nabíječky jsou dnes tak malé, že v nich prostě není kam odvést teplo a jakmile se čip zahřeje, řídicí obvod výkon omezí nebo výstup rovnou vypne.
Proto vznikl tenhle článek. Není to recenze jedné nabíječky, ale průběžný srovnávací test. Každý kus měřím stejnou metodikou, výsledky přidávám do jedné tabulky a článek postupně doplňuji o další modely.
Máte doma nabíječku, která by v tabulce neměla chybět? Napište mi na sociálních sítích. Právě takhle vznikl i tento test adaptéru z Actionu.
Jak měřím a proč zrovna takhle
Jako zátěž používám powerbanku UGREEN 25286. Má kapacitu 48 000 mAh a její vstupní USB-C port zvládne přes PD 3.1 přijmout až 140 W, takže dokáže naplno zatížit i stowattovou nabíječku a nechat ji takhle běžet dost dlouho na to, aby se projevilo její dlouhodobé chování.
Před každým měřením ji vybíjím na 15 až 20% – aby byly podmínky u všech kusů stejné a power banka UGREEN se nenabíjela nižším výkonem kvůli ochraně baterií.
Nejdřív jsem měřil elektronickou zátěží. Ta má tu výhodu, že si nastavíte přesný maximální proud, ale i nevýhodu: nechová se úplně jako reálné zařízení a výsledky z různých měření se hůř porovnávají. Chtěl jsem pro všechna měření naprosto identický setup, a tak jsem přešel na jednu konkrétní powerbanku. Ta si sama vyjedná nejvyšší profil, který nabíječka nabízí, a drží odběr na maximu, dokud se nenabije nebo dokud nabíječka nezačne dodávat nižší výkon kvůli aktivaci ochrany.
Měřící sestava
- USB-C měřák výkonu FNB-C2 mezi nabíječkou a powerbankou
- termokamera pro povrchovou teplotu nabíječky, UNI-T UTi120Mobile – o té bude recenze později.
- 100W kabel s eMarker
Co sleduji

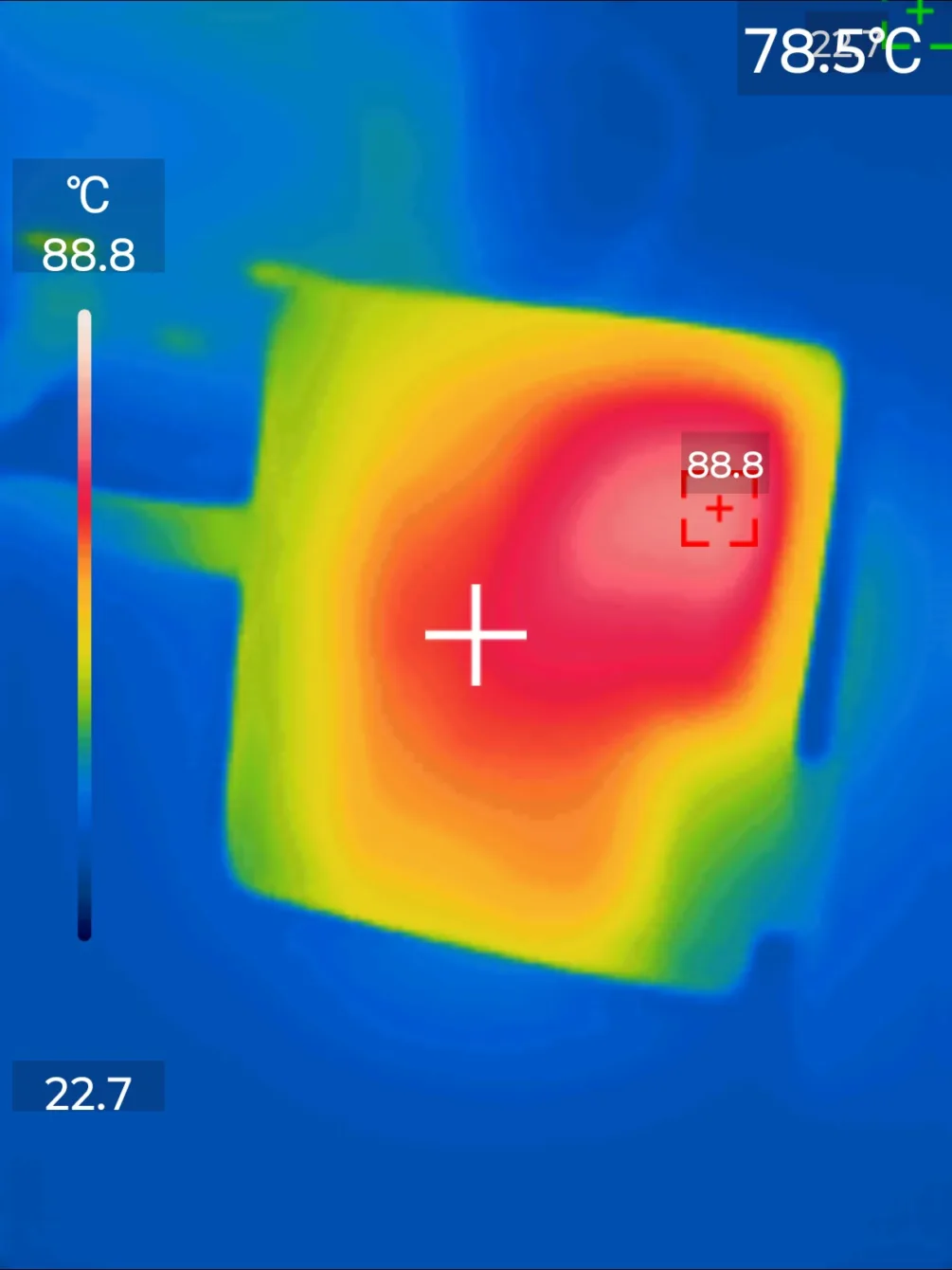

Sleduji, kdy výkon spadne kvůli ochraně (předpokládám, že tepelné), a jakou má v tu chvíli nabíječka povrchovou teplotu. Pak nechám měření a nabíjení běžet dál a zapíšu hodnotu výkonu, kterou nabíječka udrží trvale, i teplotu, na které se ustálí po desítkách minut dalšího nabíjení.
Účinnost opisuji z příbaleného návodu.
Teplota místnosti při měření: cca 23 °C
Měření je zatíženo dalšími úbytky výkonu na cestě adaptér, měřící zařízení, kabel, power banka. Navíc jsou měřené hodnoty zatíženy i chybou měření – viz specifikace přístrojů.
Srovnávací tabulka
Seš rád, že to někdo změřil a nekoupil jsi něco naslepo? Podpořit mě můžeš, pokud chceš, tím, že mi koupíš kafe na buymeacoffee.com/chiptroncz
V tabulce je 6 nabíječek. Na užší obrazovce tabulku posuňte doprava →
| Parametr | 1/7 AlzaPower Ultimate X570 | 2/7 Sitecom GaN³ (Action) | 3/7 O2 AC-255GEU | 4/7 SVERIO MK-D65EU-C1F | 5/7 HONOR SuperCharge GaN Slim (Max 100W) | 6/7 120W Fast Charger 4 Ports (AliExpress) | 7/7 Ikea SJÖSS |
|---|---|---|---|---|---|---|---|
| Cena v době testu | 999 Kč | 249 Kč | 999 Kč | 509 Kč | 897 Kč | 64 Kč | 299 Kč |
| Porty | 2× USB-C | 1× USB-C, 1× USB-A | 2× USB-C, 1× USB-A | 1× USB-C | 1× USB-C | 2x USB-C, 2x USB-A | 1x USB-C |
| Deklarovaný výkon 1 | 100 W | 65 W | 67 W | 65 W | 100 W | 18 W | 65W |
| Nejvyšší PD profil | 20 V / 5 A | 20 V / 3,25 A | 20 V / 3,35 A | 20 V / 3,25 A | 20 V / 5 A | 12 V / 1,5 A | 20 V /3,25 W |
| Výkon na začátku 2 | 97,7 W | 62,2 W | 62 W 4 | 62,4 W | 96,33 W | 9,79 W | 61,9 W |
| Doba na maximu | 22 min | 23 min | 2 h 5 | 2 h 5 | 44 min | 28 min⁷ | 2 h 5 |
| Teplota při poklesu | 61,5 °C | 76,2 °C | — | — | 71,1 °C | — | — |
| Chování ochrany | snížila výkon | snížila výkon | neaktivováno 3 | neaktivováno 3 | snížila výkon | neaktivováno 3 | neaktivováno 3 |
| Výkon po ochraně 2 | 62,7 W | 45,4 W | — | — | 62,45 W | — | — |
| Teplota při trvalém výkonu | 59,5 °C | 72 °C | 68,3 °C | 71,3 °C | 60,1 °C | 82,9 °C | 61,3 °C |
| Účinnost 6 | 93,7 % | 88,9 % | neuvádí | neuvádí | neuvádí | neuvádí | 83,5 % |
| Účinnost při malém zatížení 6 | 89,7 % | 79,3 % | neuvádí | neuvádí | neuvádí | neuvádí | 73,6 % |
| Rozměry (bez vidlice) | 36 × 36 × 42 mm | 47 × 48 × 30 mm | 64 × 38 × 31 mm | 64 × 40 × 29 mm | 55 x 55 x 28 mm | 45 x 50 x 28 mm | 32 x 48 x 65 mm |
| Hmotnost | 94 g | 85,7 g | 116 g | 100 g | 151 g | 41,5 g | 167 g |
| Výkon při obou portech | 65 W + 20 W (max 85 W) | 65 W + 18 W (max 65 W) | 45 W + 20 W | jen 1 port | jen 1 port | 120 W max | jen 1 port |
| Objem těla (bez vidlice) ⁸ | 54,4 cm³ | 67,7 cm³ | 75,4 cm³ | 74,2 cm³ | 84,7 cm³ | 63 cm³ | 99,8 cm³ |
| Špičkový výkon na cm³ | 1,80 W | 0,92 W | 0,82 W | 0,84 W | 1,14 W | 0,16 W | 0,62 W |
| Trvalý výkon na cm³ | 1,15 W | 0,67 W | 0,82 W | 0,84 W | 0,74 W | 0,16 W | 0,62 W |
- Deklarovaný výkon samotného USB-C portu.
- Naměřené hodnoty zahrnují ztráty na kabelu, na měřáku a chybu měření, jsou tedy nižší než jmenovitá hodnota nabíječky.
- Během celého měření nebyl dosažen bod aktivace ochrany.
- Nabíječka nespolupracovala s USB měřákem, výkon je odečten z powerbanky.
- Po 2 hodinách bylo nabíjení ukončeno, aniž ochrana zasáhla.
- Údaj výrobce (účinnost při malém zatížení při 10 % zatížení).
- Měření ukončeno z důvodu extrémně vysoké teploty
- Počítáno jako obdelník, některé nabíječky mají výrazné zaoblení, takže skutečný objem bez vidlice je menší
Chyby vyhrazeny – pokud na chybu narazíte, dejte mi vědět. Díky

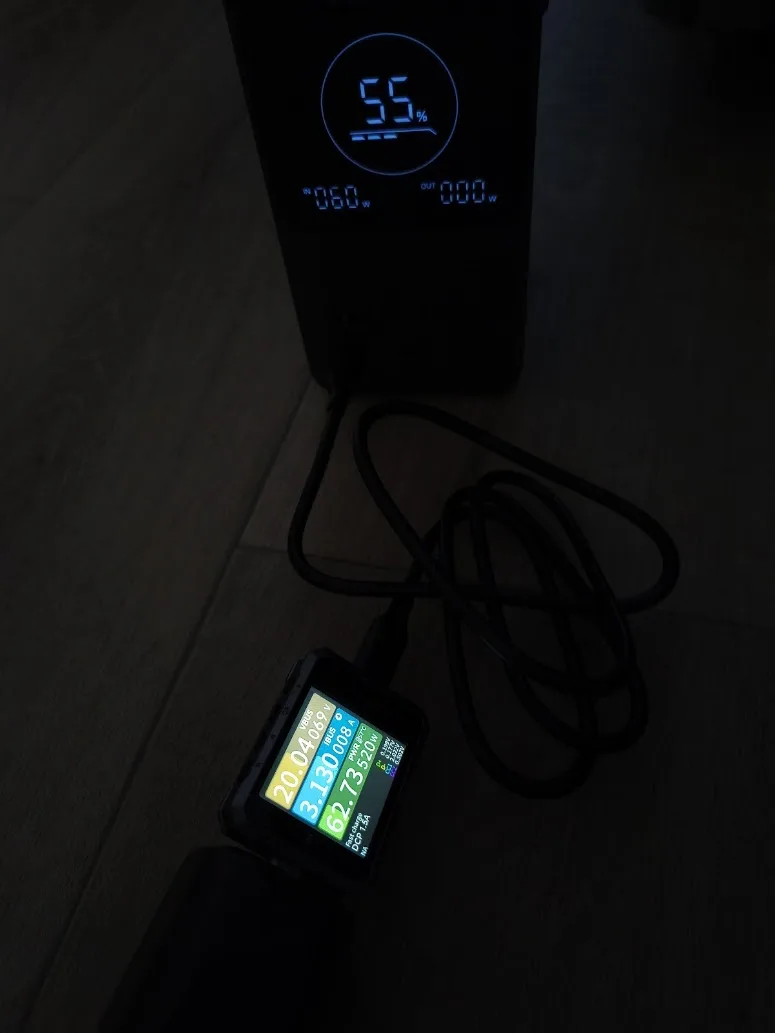

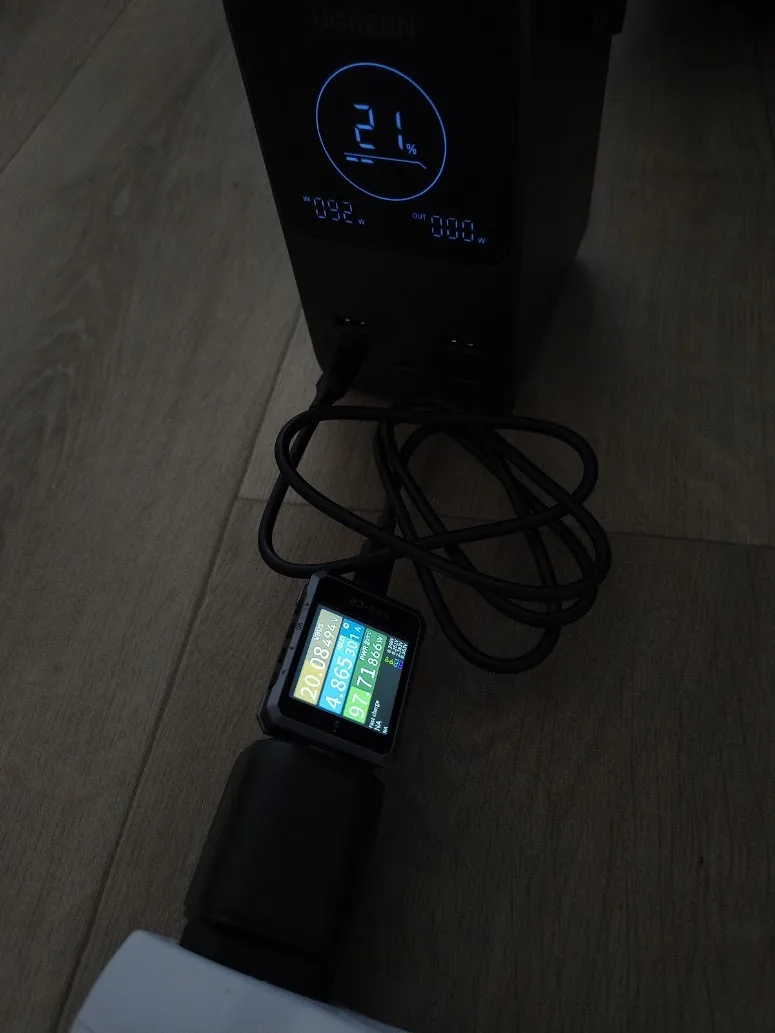

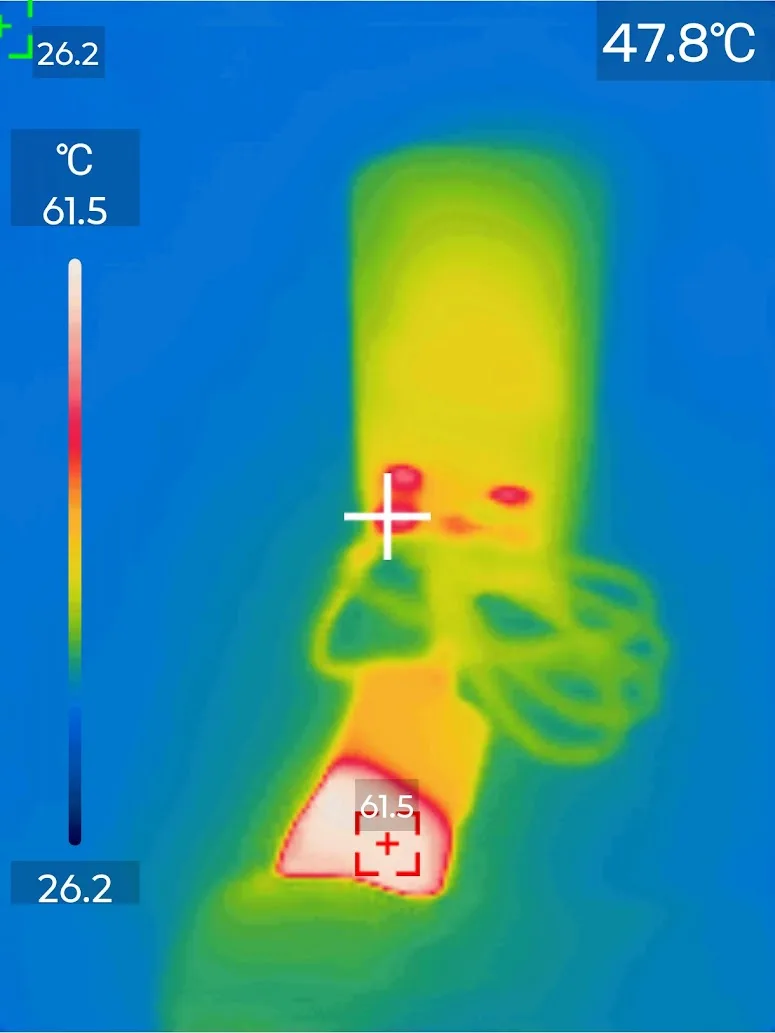

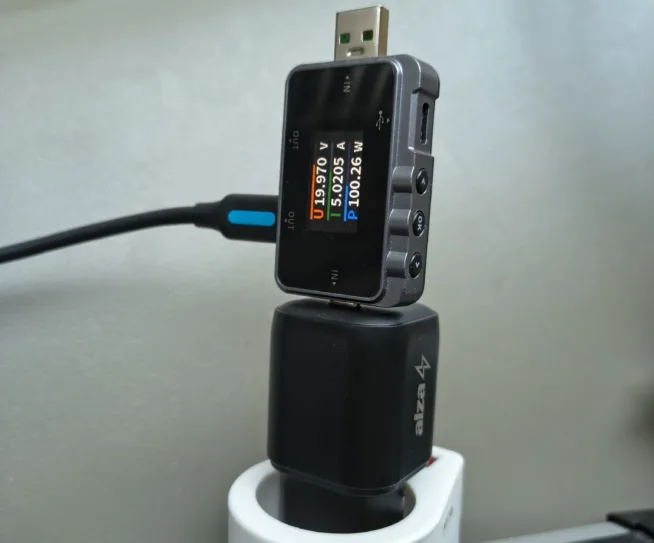

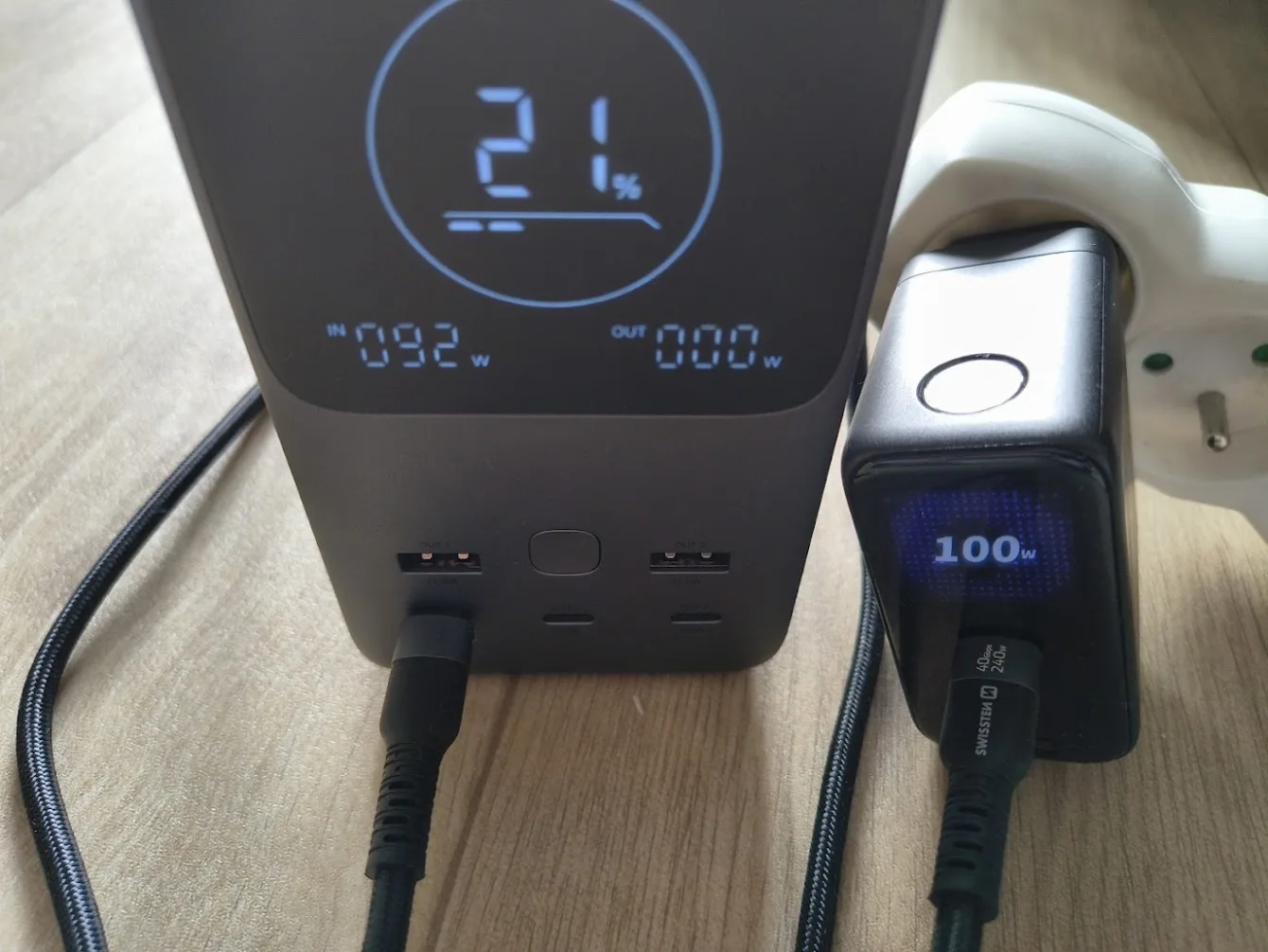

AlzaPower Ultimate X570 (100 W)
Miniaturní GaN nabíječka se dvěma USB-C porty, kterou Alza vypustila jako novinku. Sto wattů z krabičky o rozměrech 36 × 36 × 42 mm bez vidlice a hmotnosti 94 gramů vypadá na papíře skvěle. Hlavní USB-C port má 100 W, druhý 20 W, a při použití obou najednou hlavní výstup klesá na 65 W.
Původní měření téhle nabíječky s elektronickou zátěží najdete v samostatném článku: Miniaturní GaN nabíječka AlzaPower Ultimate X570 slibuje 100 W. Změřil jsem, jestli je to pravda. Čísla v tabulce výše jsou z nového měření s powerbankou, takže se od těch původních liší.

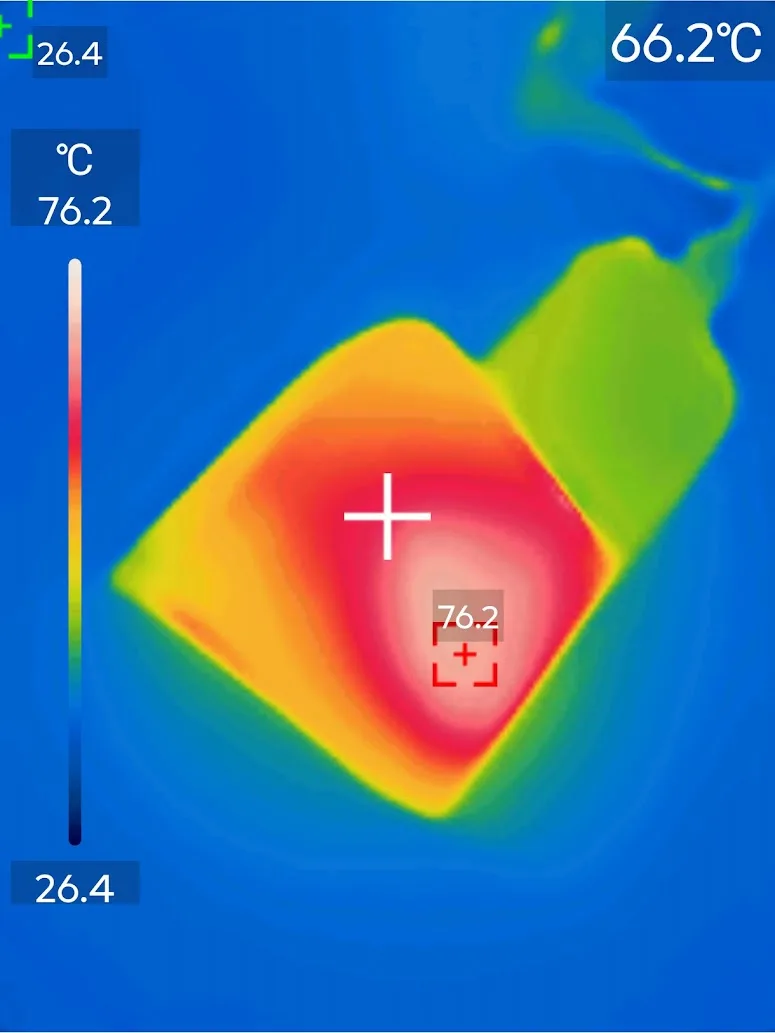

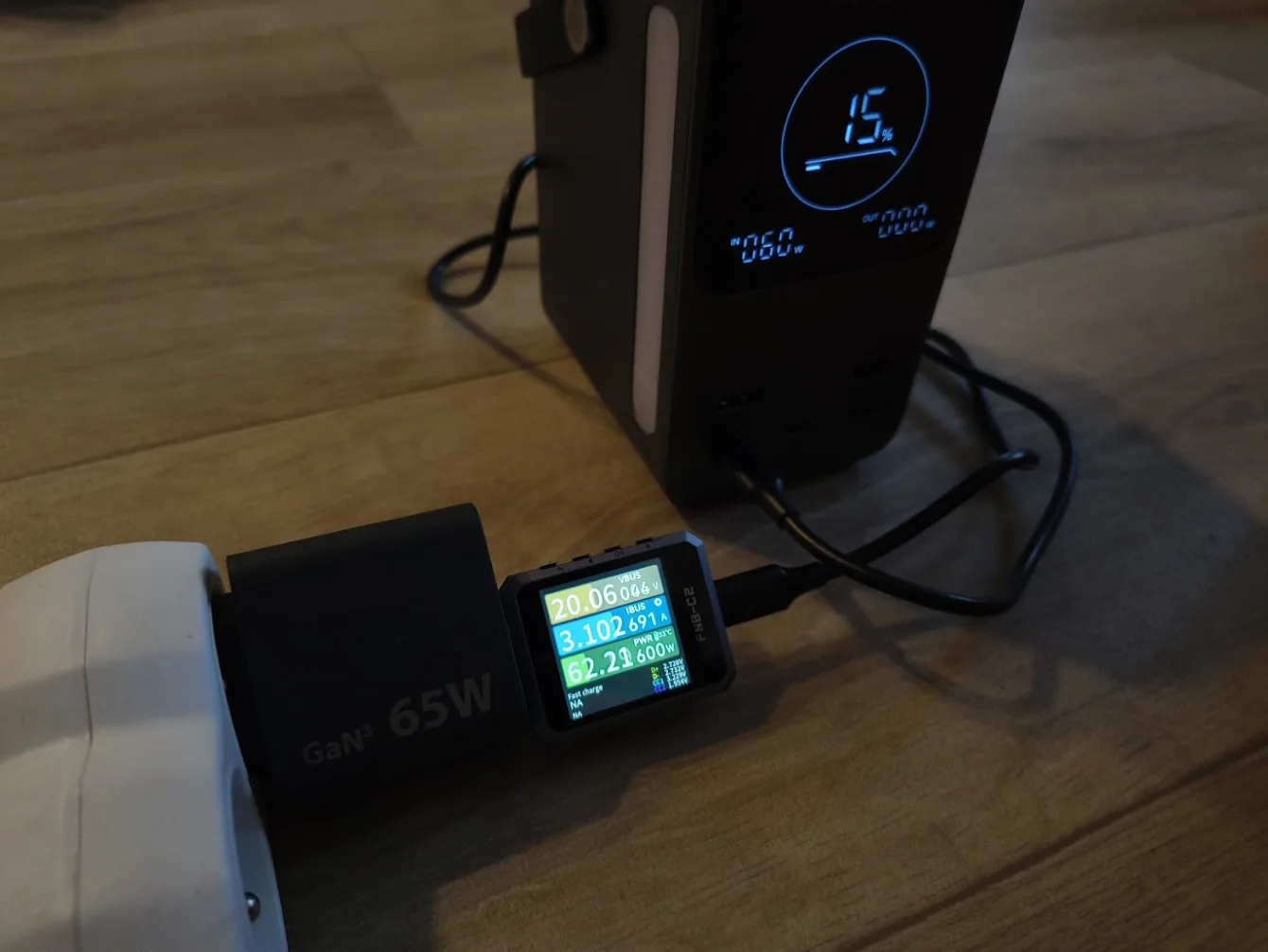

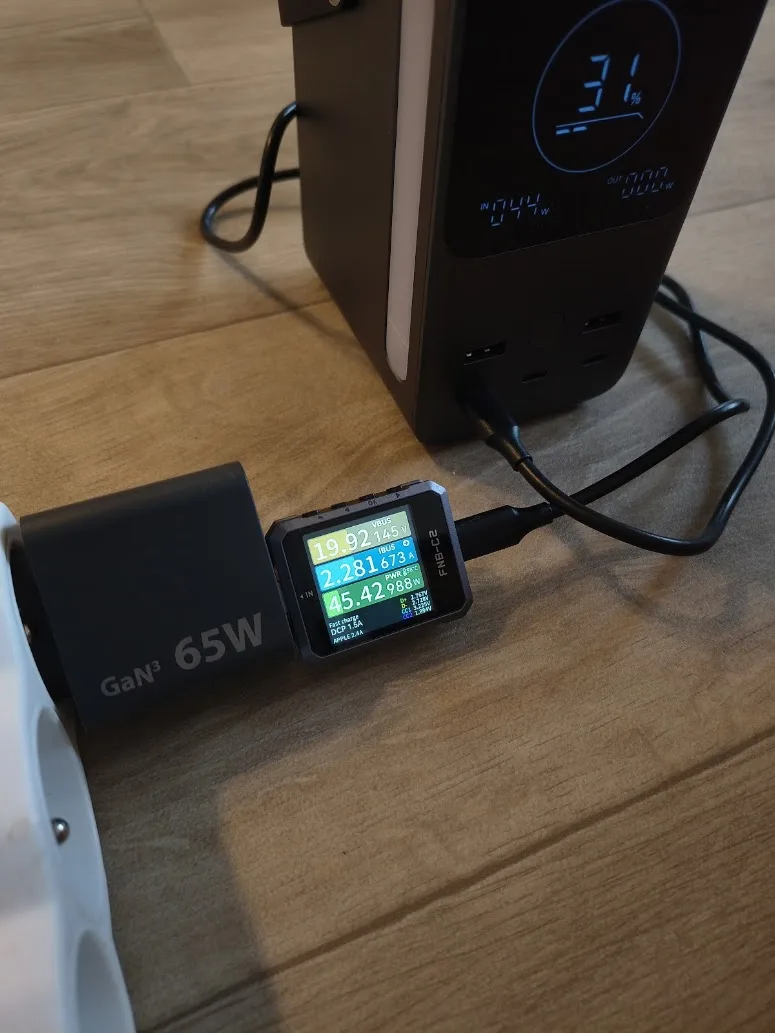

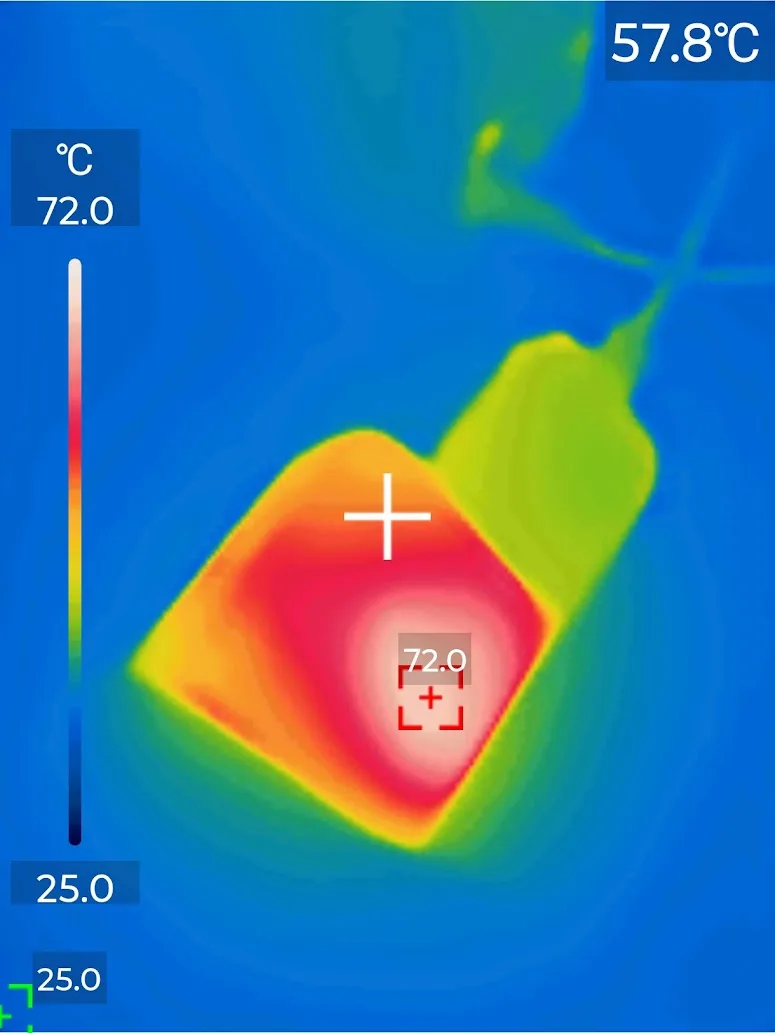

Sitecom GaN³ 65 W (Action)
Druhý kus je z úplně jiné cenové kategorie. Sitecom GaN³ se prodává v Actionu za 249 Kč, má jeden USB-C a jeden USB-A port a slibuje 65 W. To je výkon, který v praxi utáhne většinu ultrabooků, takže otázka zní stejně jako u Alzy: jak dlouho?

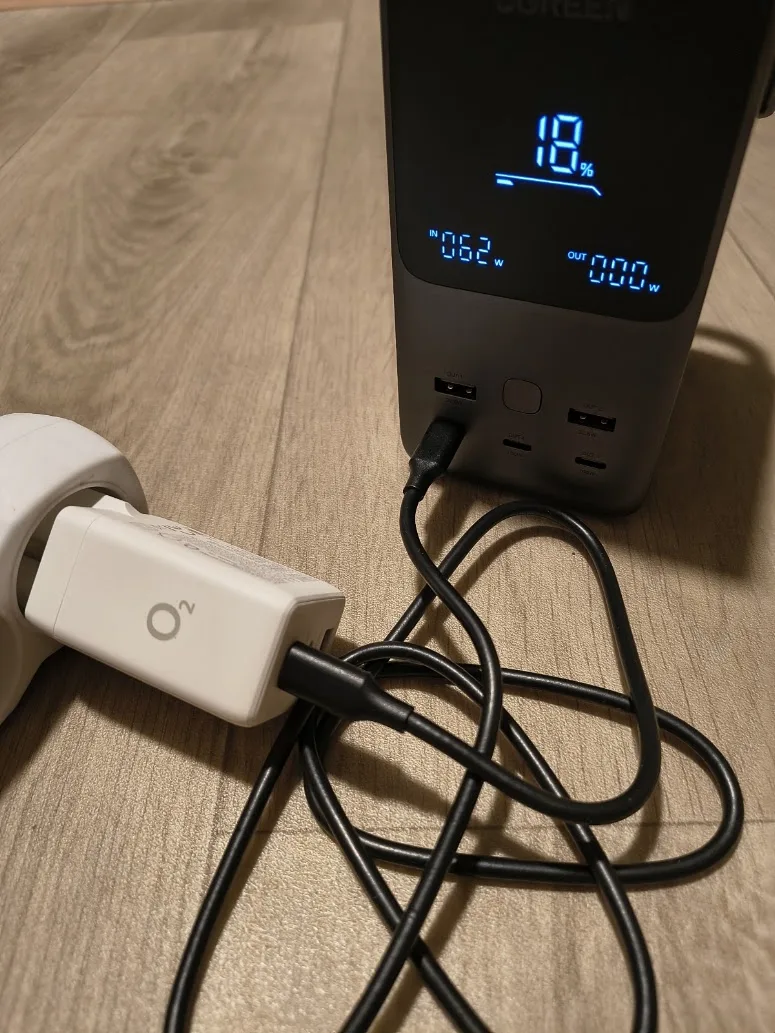

O2 AC-255GEU (O2)
Třetím kusem je nabíjecí adaptér s 2x USB-C a 1x USB-A s výkonem až 67 W od O2. Z těchto třech má ale největší objem, hmotnost a zároveň nejnižší poměr výkonu na cm³ objemu.

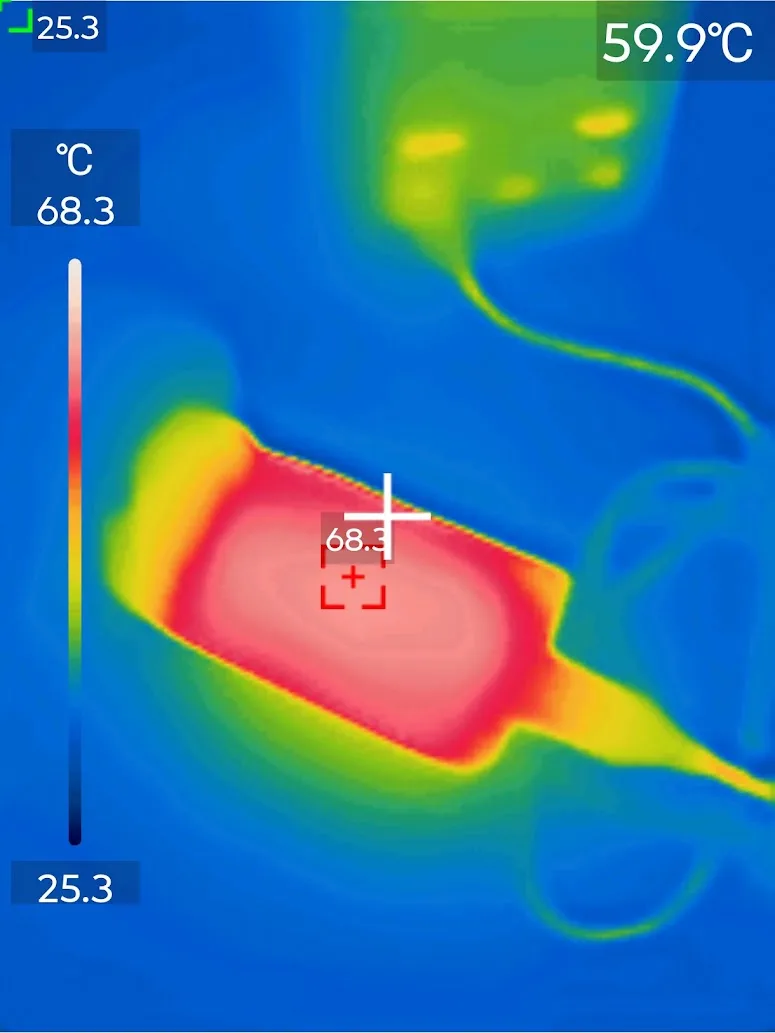

Během 2h nabíjení neaktivoval ochranu přehřátí a nabíjel po dobu 2h konstantních 62 W.
Zvláštní však je, že nabíjení se s připojeným USB-C měřákem výkonu neaktivovalo – a to jsem zkoušel několik dalších kabelů. Takže nabíjecí výkon je odečten z power banky.
SVERIO MK-D65EU-C1F

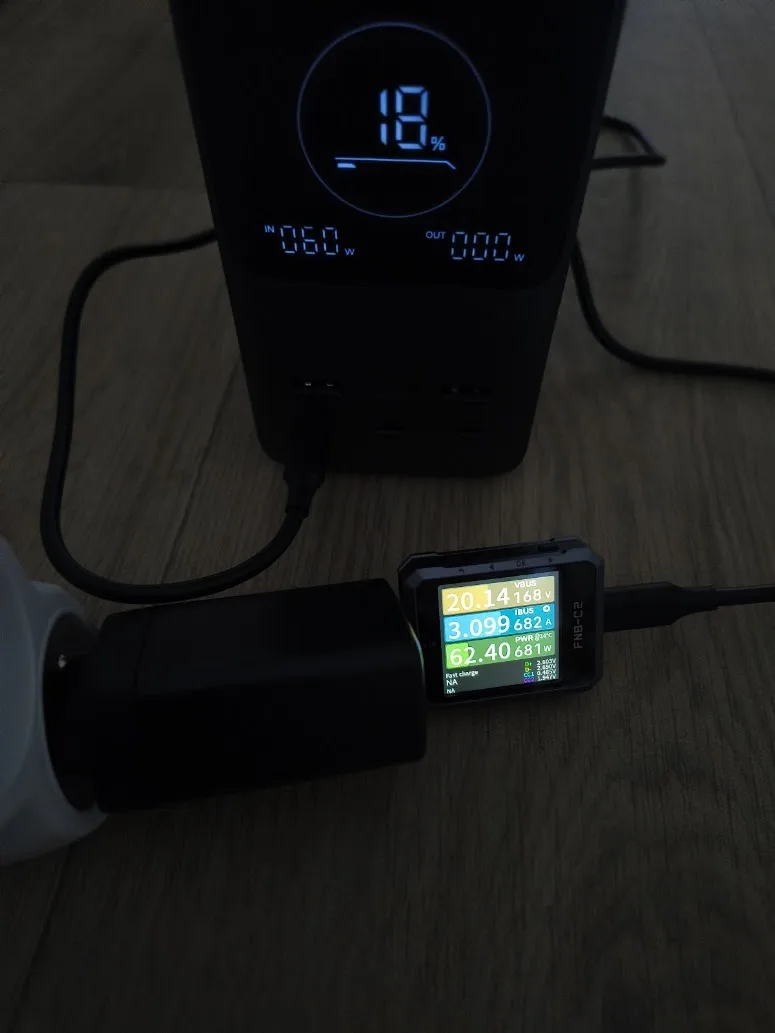

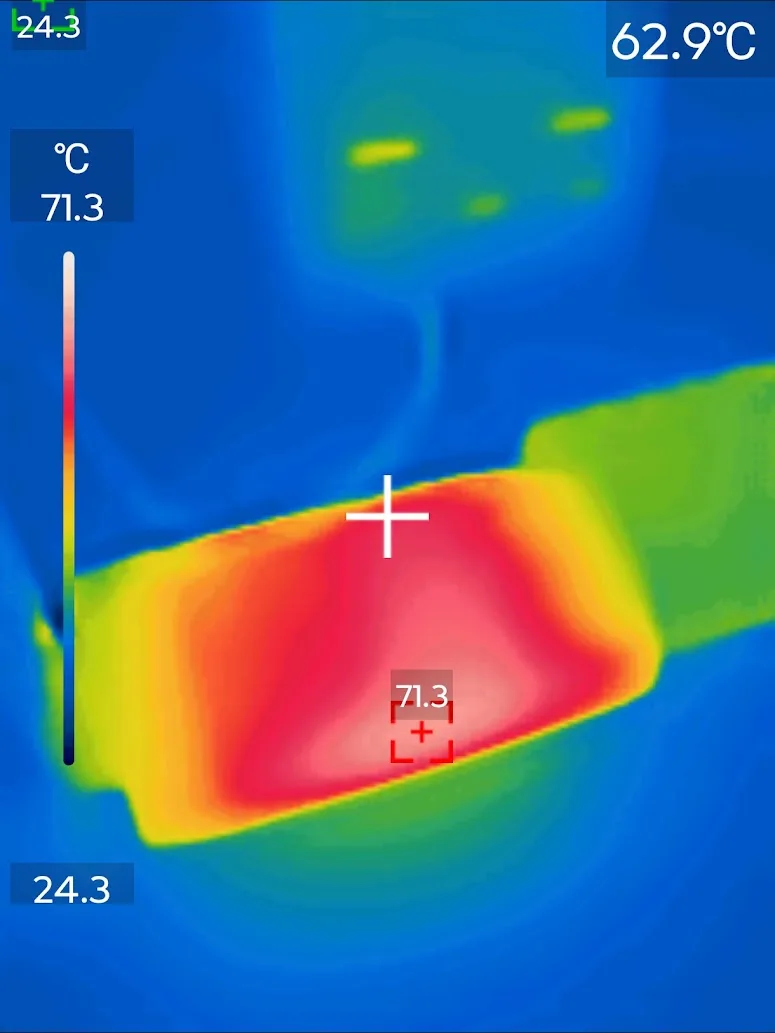

Čtvrtým měřeným kusem nabíjecího adaptéru s GaN technologií je SVERIO MK-D65EU-C1F z e-shopu pajenicko.cz. Nabíjecí adaptér slibuje maximální výkon 65 W což se potvrdilo i během měření (62,4 W). Nejvyšší naměřená teplota byla 71,3 °C. Během měření se teplotní ochrana neaktivovala a po 2 h nabíjení jsem test nabíjení ukončil.
HONOR SuperCharge Power Adapter GaN Slim (Max 100W)

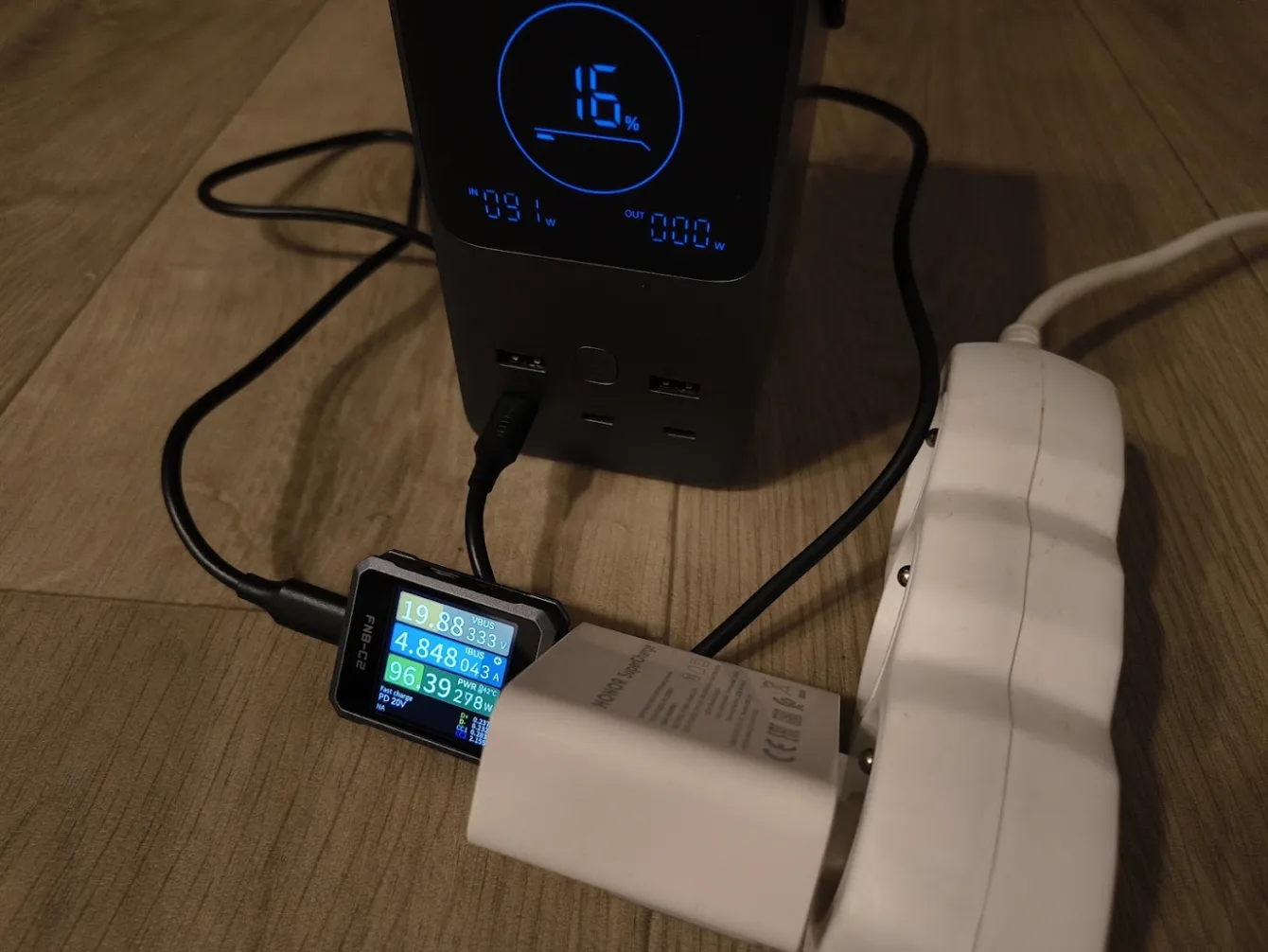

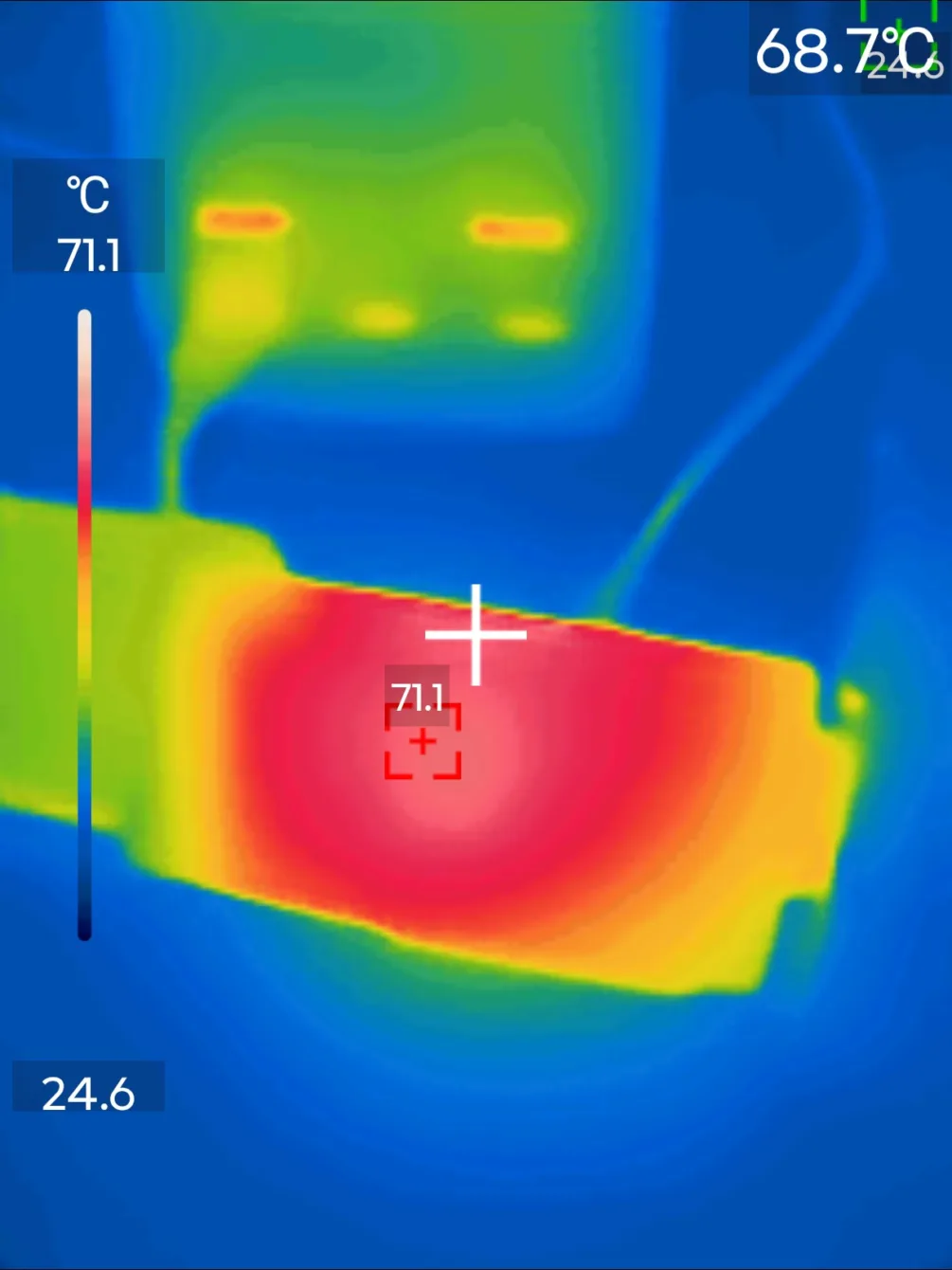

Pátým kusem USB-C adaptéru slibující GaN technologii byl HONOR SuperCharge Power Adapter GaN Slim (Max 100W). Ten Překvapil jednak svou velikostí – má největší objem a hmotnost ze všech testovaných adaptérů. I to mu pomohlo délce maximálního nabíjení téměř 100 W po dobu 44 minut. Poté snížil svůj nabíjcí výkon z 96 W na 62 W a s tímto výkonem dokončil nabíjení. Teplota adaptéru během nižšího výstupního výkonu byla
120W Fast Charger 4 Ports Phone Quick Charger
A teď nabíjecí adaptér s 2x USB-C a 2x USB-A s výstupním výkonem až 120 W. Jak by řekl klasik „je to velký špatný.„
Za zapůjčení děkuji Jindřichovi.

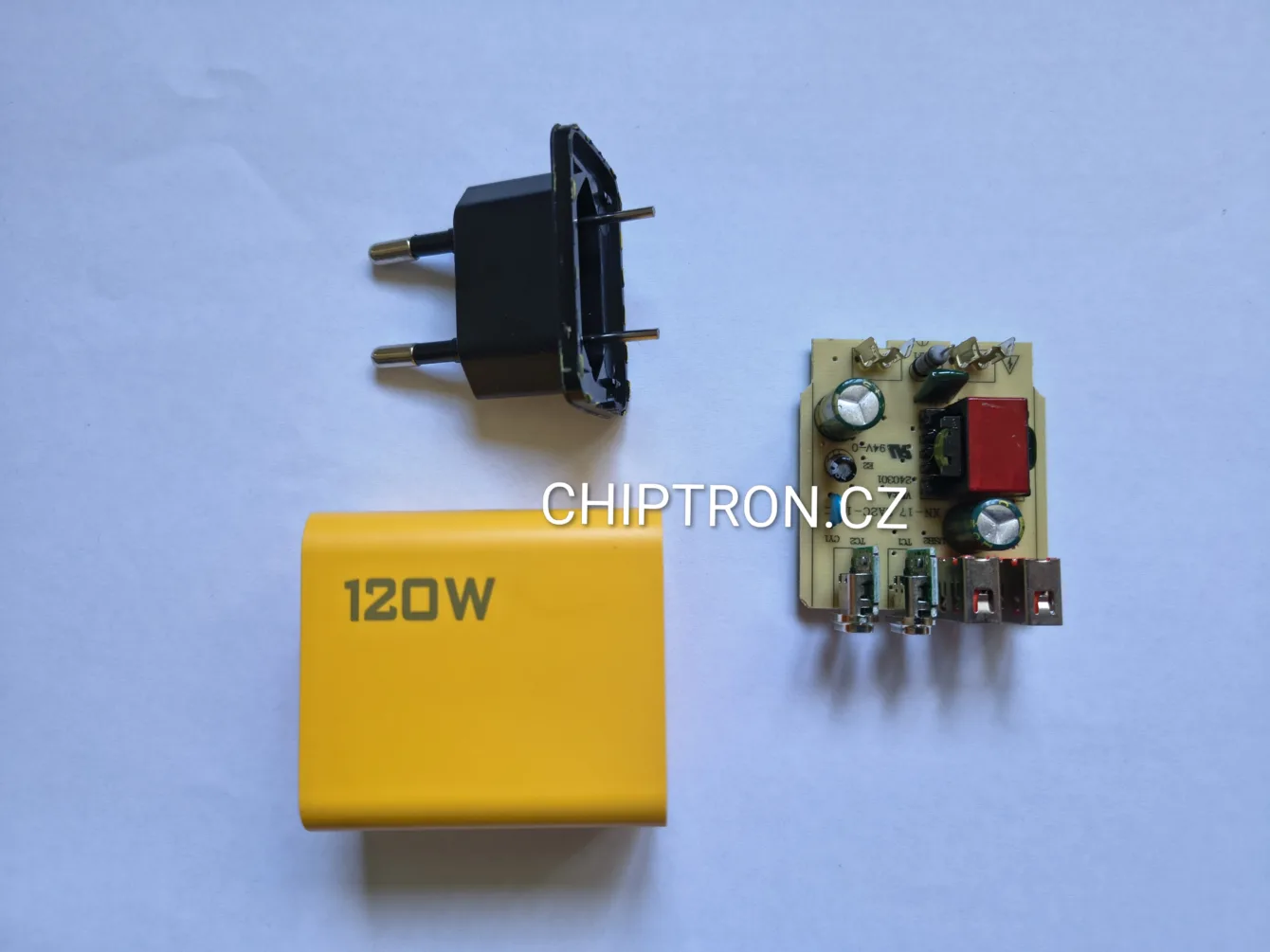

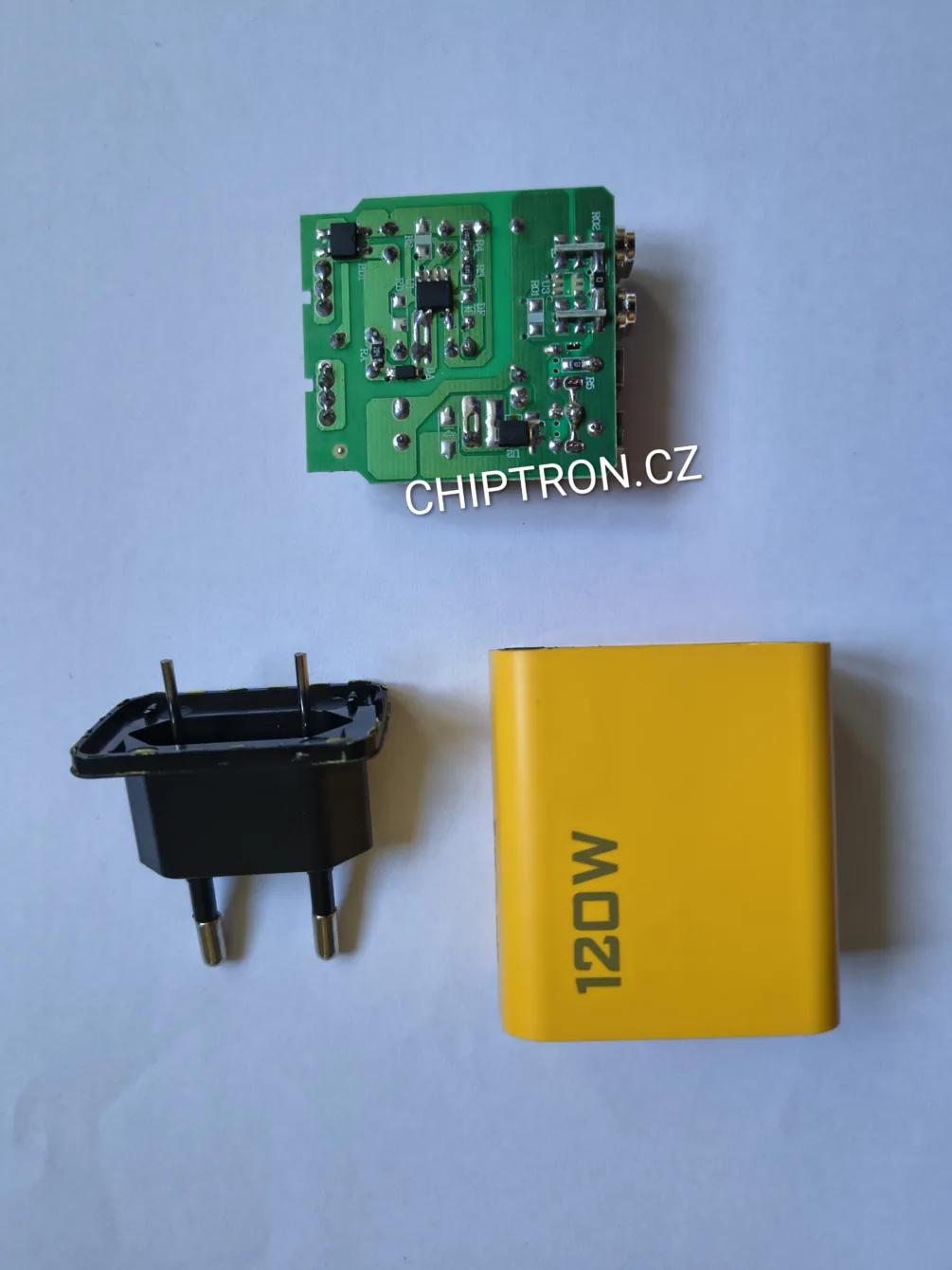

Adaptér (z aliexpress) je na první pohled extrémně lehký – pouhých 41,5 gramu. Velikost má ale jako standardní nabíjecí adaptér, který by slibovaný výkon 120 W opravdu mohl dodat.
Z váhy a velikost si stačí domyslet, že uvnitř bude téměř pusto a prázdno – prostě „aby to vypadalo přesvědčivě“. A je tomu tak.

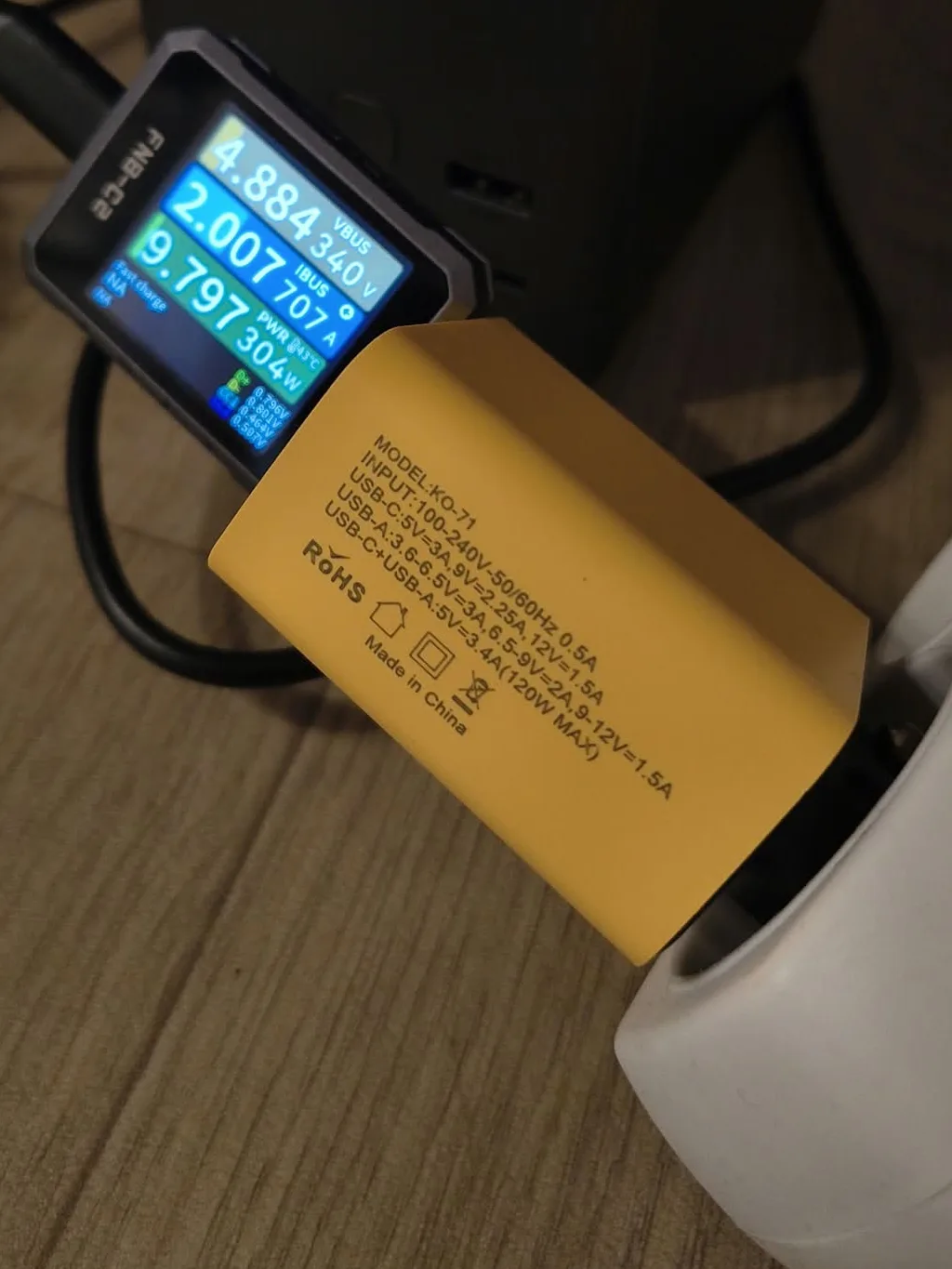

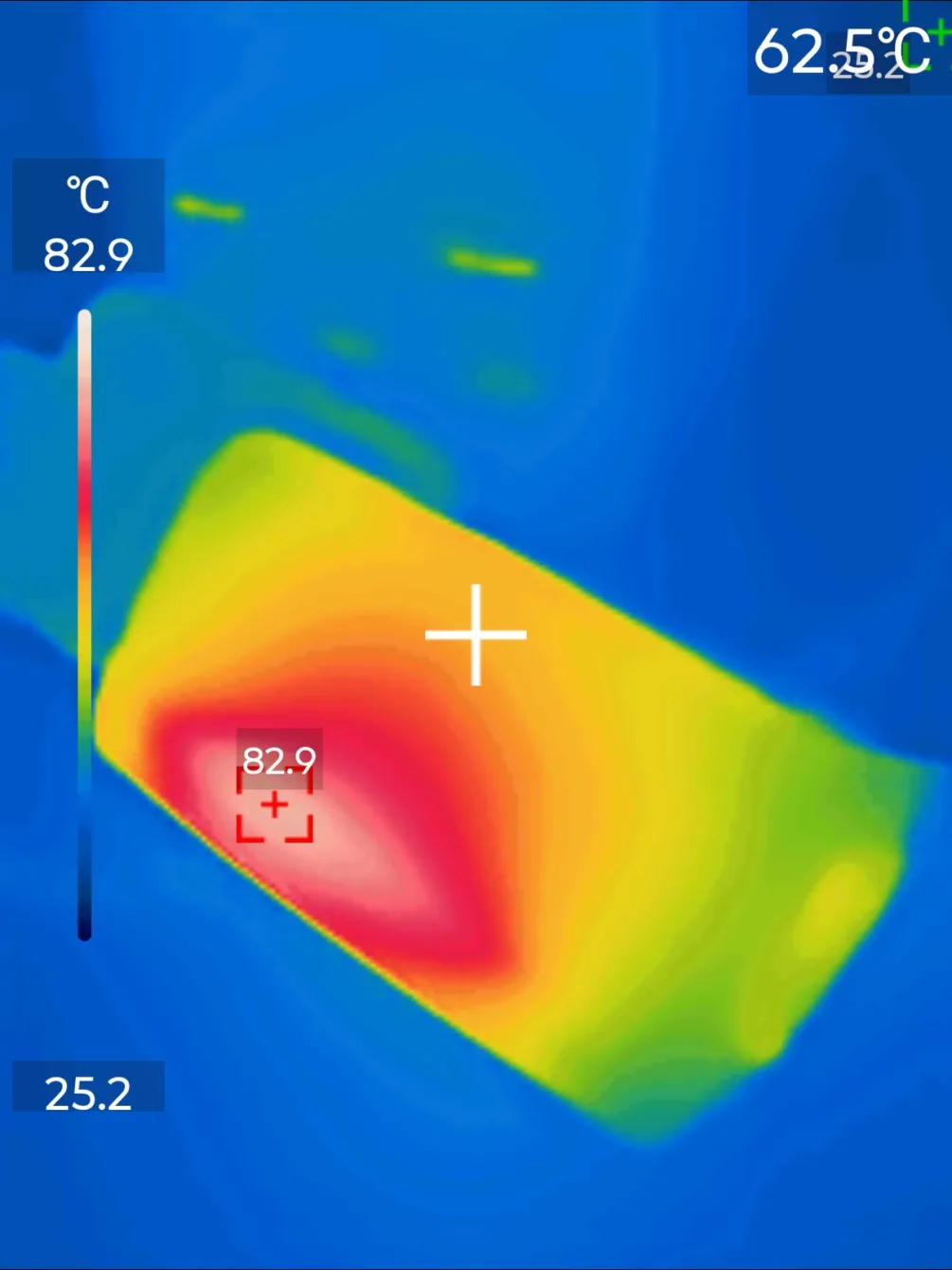

120 W se nekoná – výstup USB-C i USB-A dodává maximálně 5 V a power banka si vyžádala při tomto napětí jen 2 A. Ačkoliv power banka odebírala pouhých 10 W, po několika minutách dosahoval adaptér teploty přes 80 °C. Což je velmi nebezpečná teplota při pouhých 2 A, a to si power banka neřekla o ty 3 A.
Sečteno a podtrženo – nabíječka je velice nebezpečná. Jejím používám hazardujete.
Ma základě řady dotazů odpovídám tady: když si takový adaptér koupíte na Temu, Aliexpress a jinde mimo EU, nemáte prakticky nikoho, koho byste mohli soudit. Pokud koupíte adaptér v Evropě, něco se případně stane, máte subjekt, který můžete zažalovat a vymáhat škodu. Viz článek o (nejen) 3D tiskárnách a podobných nakupech.

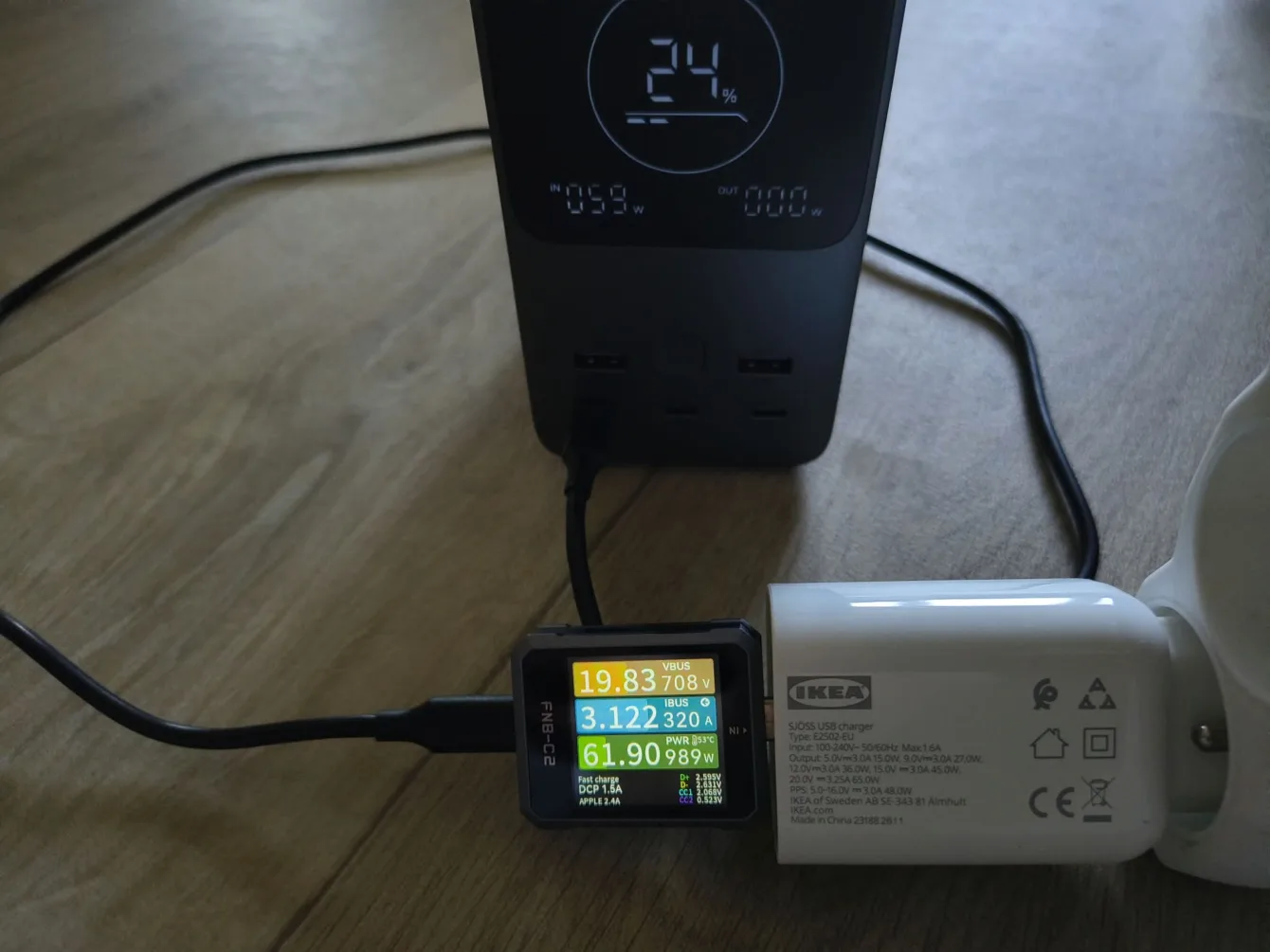

Ikea SJÖSS 65W

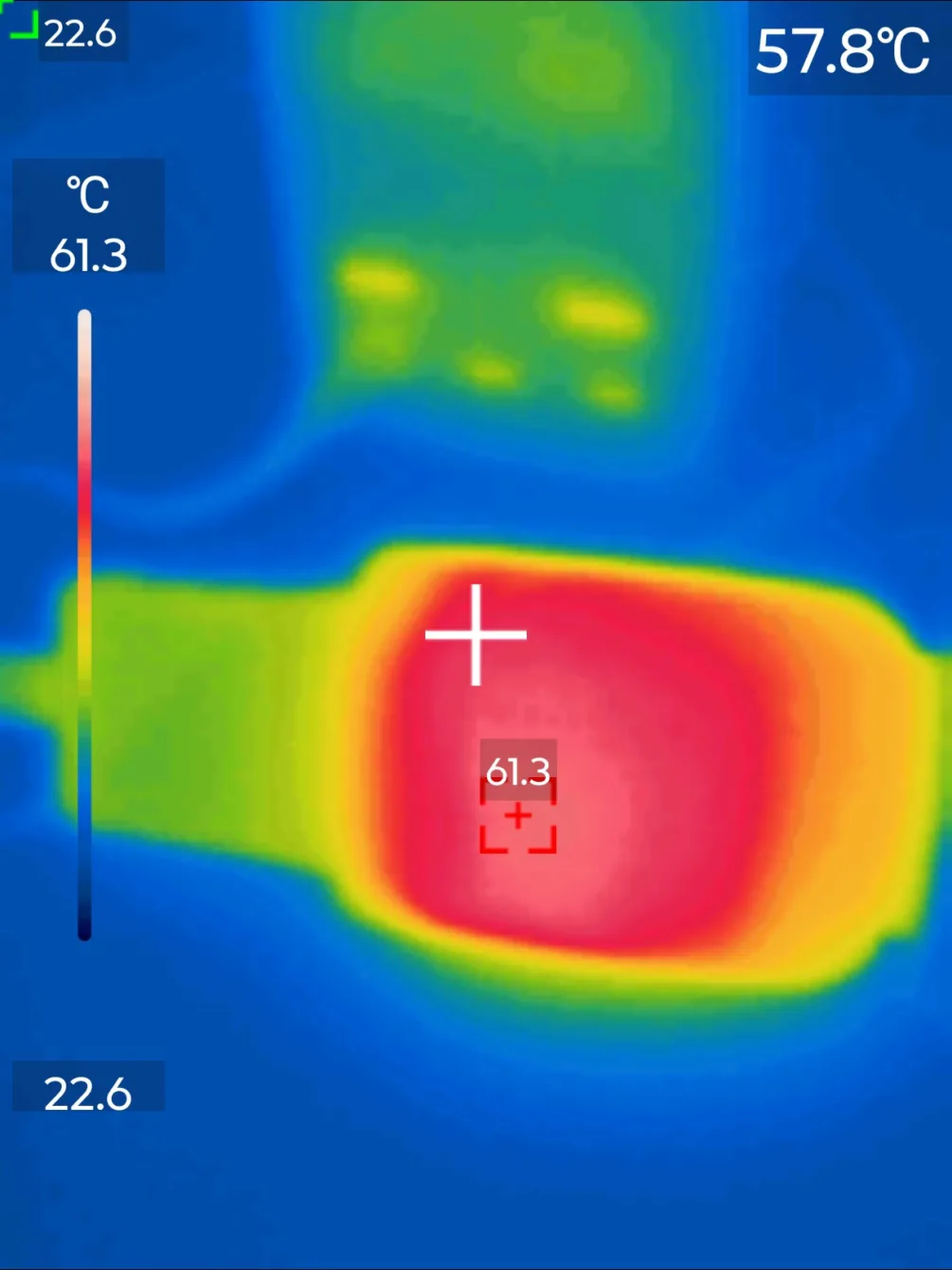

Řada z vás si vyžádala test Ikea SJÖSS 65W s jedním USB-C. Nabíječka má nejvyšší objem i hmotnost a tak chlazení nabíjecího adaptéru při 61,9 W není problém. Nejvyšší teplota byla za dvě hodiny nabíjení pouze 61,3 °C. Ochrana se tak neaktivovala. Ikea v návodu jasně píše, že při vyšší teplotě sníží výkon na 45 W.
Závěr
Výhoda GaN tranzistorů – technologie – oproti klasickému křemíku: spínají s menšími ztrátami, takže se méně zahřívají a vejdou se do znatelně menšího těla při stejném výkonu. To ale zároveň znamená méně místa na odvod tepla.
Vyšší teplota na povrchu navíc znamená ještě vyšší teplotu uvnitř, na čipu a kondenzátorech. A právě ta rozhoduje o životnosti. Chladnější adaptér tak nevydrží jen déle na plném výkonu, ale nejspíš i víc let.
Z měření zatím nejlépe vychází AlzaPower X570 pokud se budeme ohlížet na výkon vs. objem nabíjecího adaptéru, který má X570 suveréně nejlepší. Maximální výkon 100W ale dokázal dodat jen 22 minut, pak výstupní výkon snížil.
Pokud nás velikost adaptéru příliš nelimituje, pak je prozatímním vítězem, co se doby maximálního výkonu (100 W) týče, HONOR SuperCharge Power Adapter GaN Slim (Max 100W), který dodával téměr 100 W po dobu 44 minut. Pomohl mu k tomu i to, že má největší objem a hmotnost z testovaných adaptérů.
Investice do kvalitního adaptéru má smysl – viz měření adaptéru z aliexpress.
Co bude dál
Tabulku budu doplňovat o další kusy. Pokud vás zajímá konkrétní model, napište mi.
AlzaPower Ultimate X570 100W na Alza.cz
Sitecom GaN³ 65 W na Action.com
AC-255GEU od O2.cz
SVERIO MK-D65EU-C1F
HONOR SuperCharge Power Adapter GaN Slim (Max 100W)
120W Fast Charger 4 Ports Phone Quick Charger (aliexpress)
Powerbanka UGREEN 25286 použitá jako zátěž
Ikea SJÖSS 65 W
Ceny platné v době zveřejnění článku.
Nabíječky i powerbanku jsem si koupil sám. Tento článek není placenou spoluprací.
Tento článek obsahuje affil odkazy.
Od každého typu jsem testoval pouze jeden kus.
Výsledek měření se mohou lišit kus od kusu i při jiných podmínkách měření – zátěž, teplota okolí a tak podobně.
