Test termokamer připojitelných k telefonu

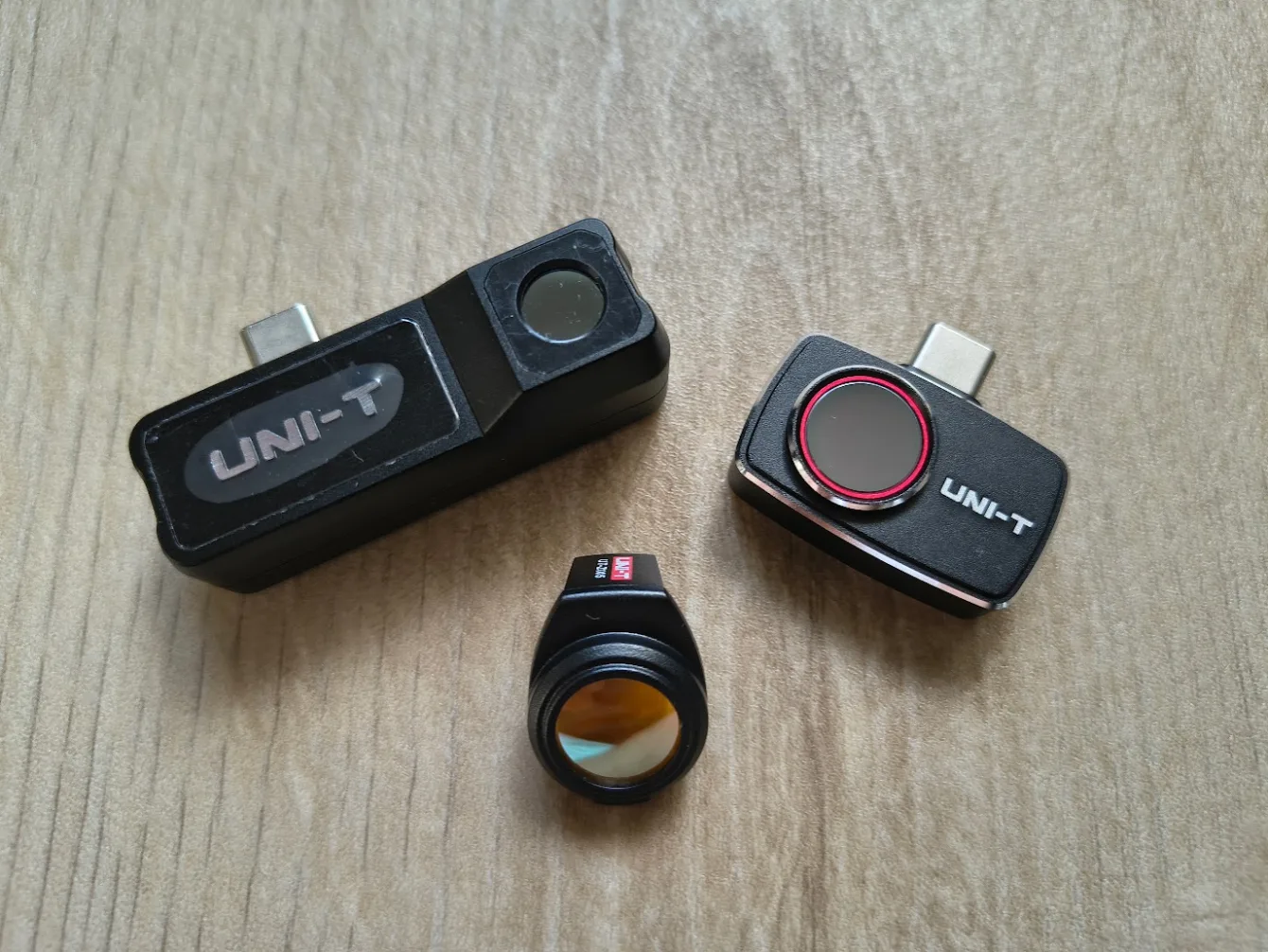

Do rukou se mi dostaly dvě termokamery, které lze jednoduše připojit k telefonu (přes USB-C konektor) s operačním systémem Android. Jedna stojí necelé čtyři tisíce korun, druhá šest a půl tisíce. K té dražší existuje i makro čočka pro focení nebo natáčení třeba malých součástek na plošném spoji. Mají ale tyhle mobilní termokamery smysl?

Mít termokameru doma je občas vážně k nezaplacení – netěsní vám okna? Zdá se vám, že se přehřívá síťový adaptér? Potřebujete zkontrolovat teplotu v rozvaděči? Nebo se vám hřeje plošný spoj vašeho prototypu, ale nevíte, která součástka za to může?

Proto jsem vyzkoušel dvě, jednoduše dostupné, termokamery, které prostě jen připojíte k vašemu telefonu s Android OS. Za zapůjčení děkuji e-shopu pajenicko.cz, článek není placenou spoluprací!

K dostání jsou i termokamery s konektorem Lightning. Jedno upozornění hned na začátek. Telefony značky Apple s USB-C konektorem – tyto kamery vám fungovat nebudou (platí v době psaní článku).

Aplikace pro Android

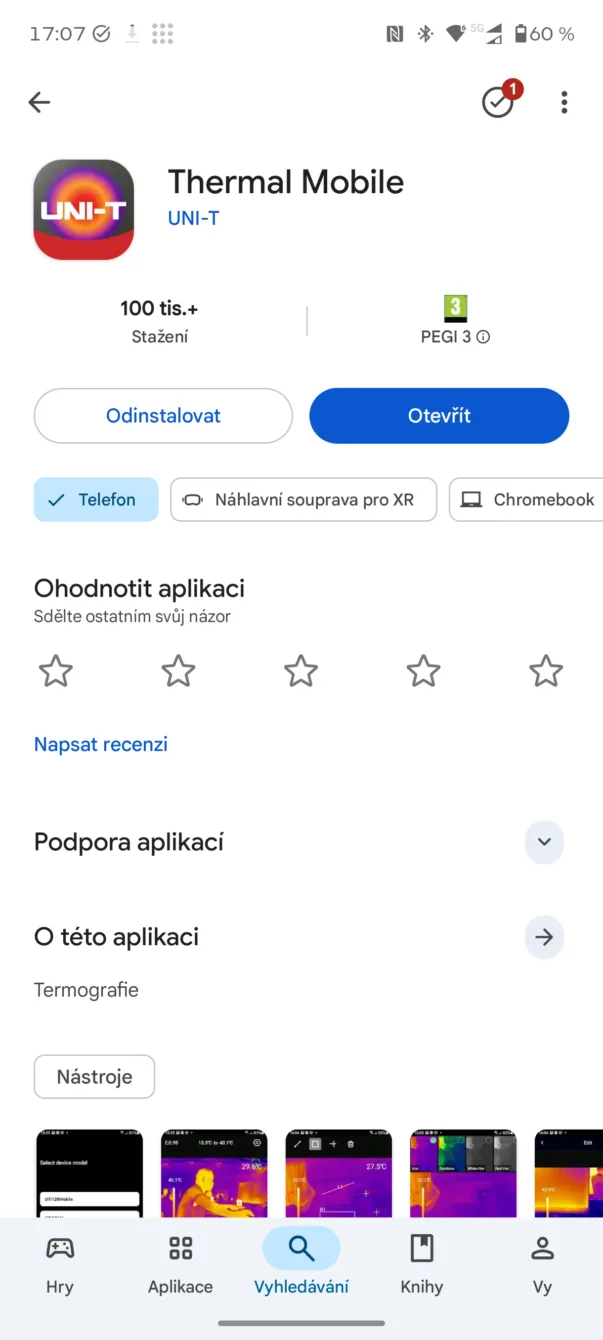

V návodu termokamery se dočtete, že si máte stáhnout APK soubor z nějaké jejich web stránky. To byl první „no go“ moment. Naštěstí mě ale napadlo, podívat se do Obchod Play a tam UNI-T má aplikaci. První negativní překvapení bylo zažehnáno.

Jen poznámka: ta appka žije, během testování přišla nová aktualizace, takže UNI-T se o appku stará. Dobrá zpráva.

Specifikace termokamer

Měl jsem možnost porovnat tyto levné termokamery připojitelné k telefonu s profesionální termokamerou, která stojí téměř 90 000 Kč.

Samozřejmě ta vyšší cena vyvažuje její schopnosti – samostatný přístroj s vlastním displejem, rozlišení 256×192 px s obnovovací frekvencí 9 nebo 27 Hz. Přenost +-2 % nebo +-2 °C (platí vyšší), teplotní citlivost 40 mK, kvalitní ostření a čočka.

A ty testované termokamery?

UNI-T UTi120Mobile

Rozlišení 120×90 px, úhel záběru 50×38 °, teplotní citlivost 60 mK, snímkovací frekvence 25 Hz a přesnost +- 2 °C nebo +- 2 % (platí vyšší).
Termokamera UNI-T UTi120Mobile (pro Android)

UNI-T UTi721M

Rozlišení 256×192 px, úhel záběru 56×42 °, teplotní citlivost 50 mK, snímkovací frekvence 25 Hz a přesnost +- 2 °C nebo +- 2 % (platí vyšší).
Termokamera UNI-T UTi721M (pro Android)

U této varianty existuje makro čočka, která zaostří snímek teploty například součástek na plošném spoji, tedy velmi malých komponent.
Makro objektiv UNI-T UT-Z005 pro termokamery

Testování

Testování probíhalo při teplotě okolo 20 – 25 °C a relativní vlhkosti okolo 40 %Rh. Porovnával jsem termokamery běžným způsobem – tedy tak, jak jej běžný smrtelník nejspíš použije.

Aplikace UNI-T pro termokamery má možnost zapnout HD rozlišení – je to softwarové dopočítání chybějících pixelů. To by mělo pomáhat jednak přesnějšímu měření a také je snímek ostřejší a detailnější.

Všechny termokamery měly nastavenou stejnou emisivitu. U každé z nich jí lze upravit a navíc změnit i barevný typ zobrazení.

Mezi snímky jsou vždy několika sekundové prodlevy, snímky nejsou pořízeny v úplně stejný čas! Z toho důvodu mohlo dojít k menší změně snímané teploty objektu.

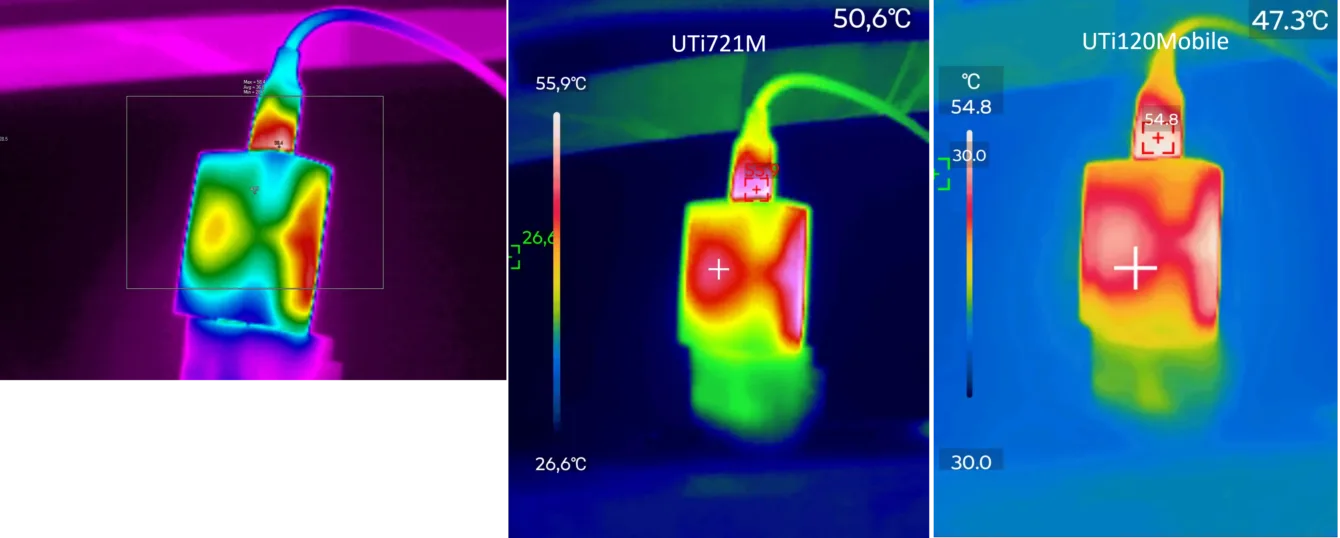

Měření teploty adaptéru

Proč měření adaptéru? Protože je to ukázka běžného využití termokamery. Z měření vyplývá, že mobilní termokamery měří méně, než profesionální termokamera, ale bez výrazně větší odchylky.

Maximální teplota:
Profi: 58,4 °C
UTi721M: 55,9 °C
UTi120Mobile: 54,8 °C

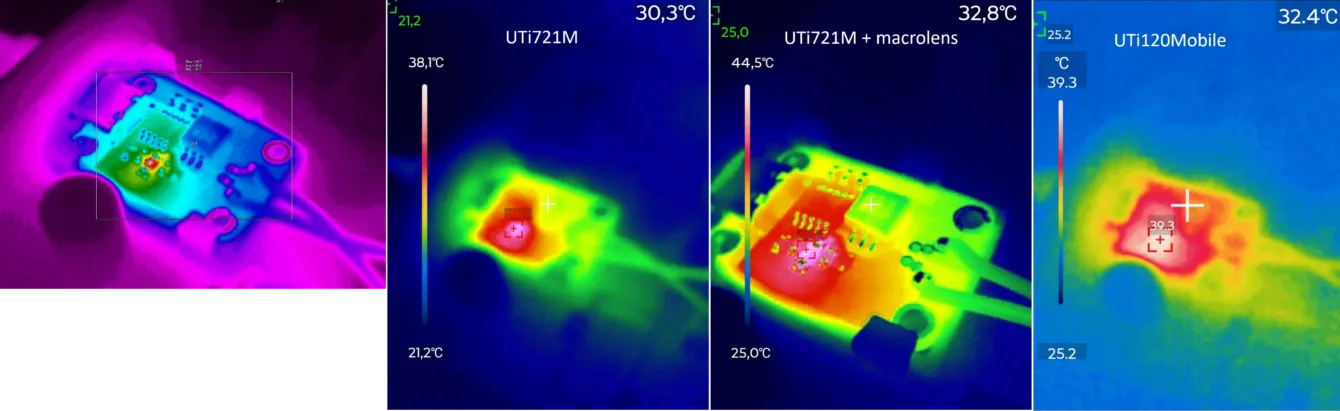

Detailní snímek plošného spoje

A teď, jak si poradí termokamery s rezistorem 0603, který se zahřívá nejvíce z celé desky? Profesionální termokamera má možnost ručního zaostření a tak je snímek velmi kvalitní. U plošného spoje je MacroLens, makro čočka, u mobilních termokamer nezbytná.

Maximální teplota:
Profi: 44,7 °C
UTi721M: 38,1 °C
UTi721M + MacroLens: 44,5 °C
UTi120Mobile: 39,3 °C

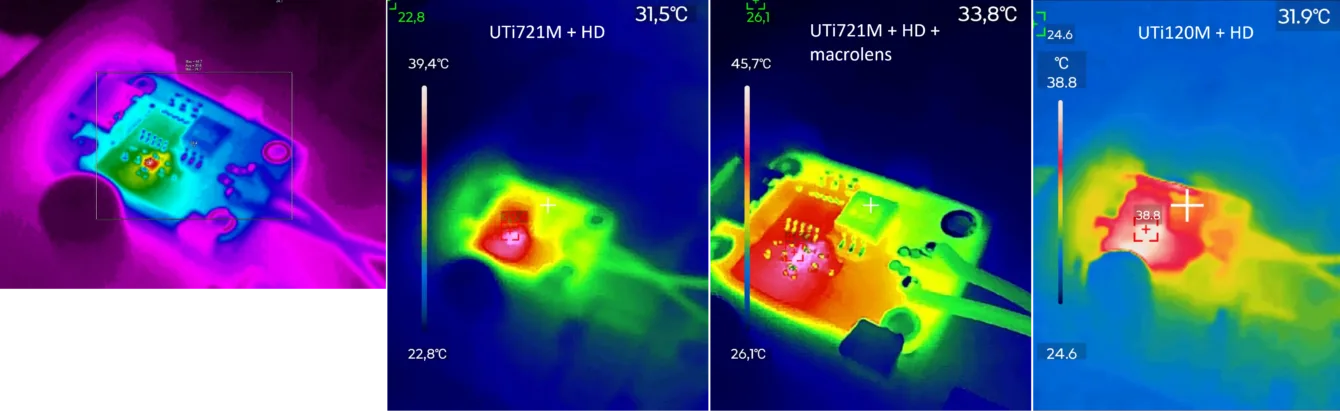

Detailní snímek plošného spoje s HD rozlišením v Appce

Stejný snímek plošného spoje, ale s nastavením HD v aplikaci UNI-T. Ze snímků vyplývá, že HD režim posune teplotu o několik desetin stupňů výše.

Maximální teplota:
Profi: 44,7 °C
UTi721M: 39,4 °C
UTi721M + MacroLens: 45,7 °C
UTi120Mobile: 38,8 °C

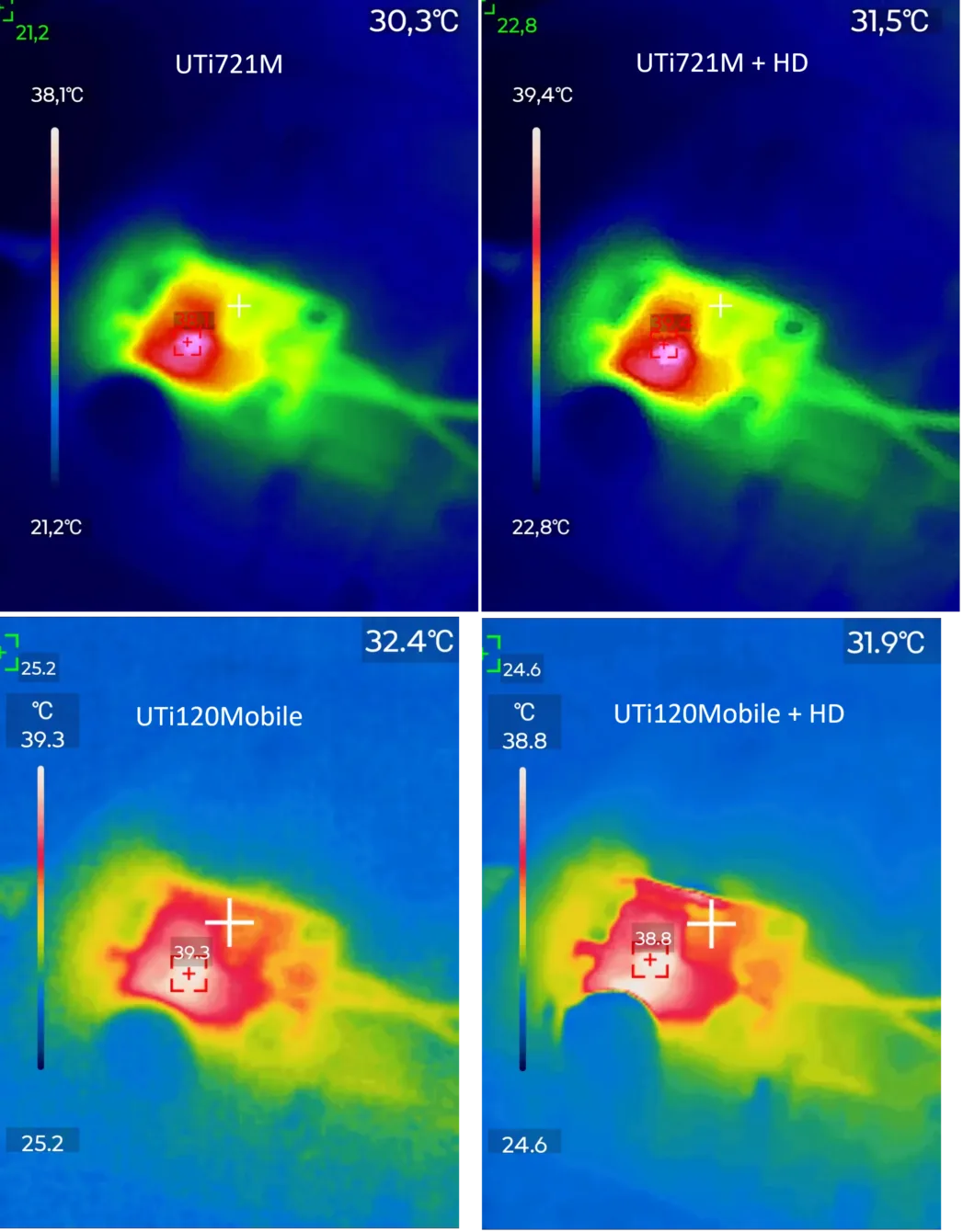

Porovnání UTi721M a UTi120Mobile BEZ a S HD

Vylepšení zobrazení v aplikaci díky možnosti zapnutí HD zobrazení u levnější kamery UTi120Mobile výrazně vylepší snímek. Naopak u draží termokamery UTi721M mi přijde snímek horší.

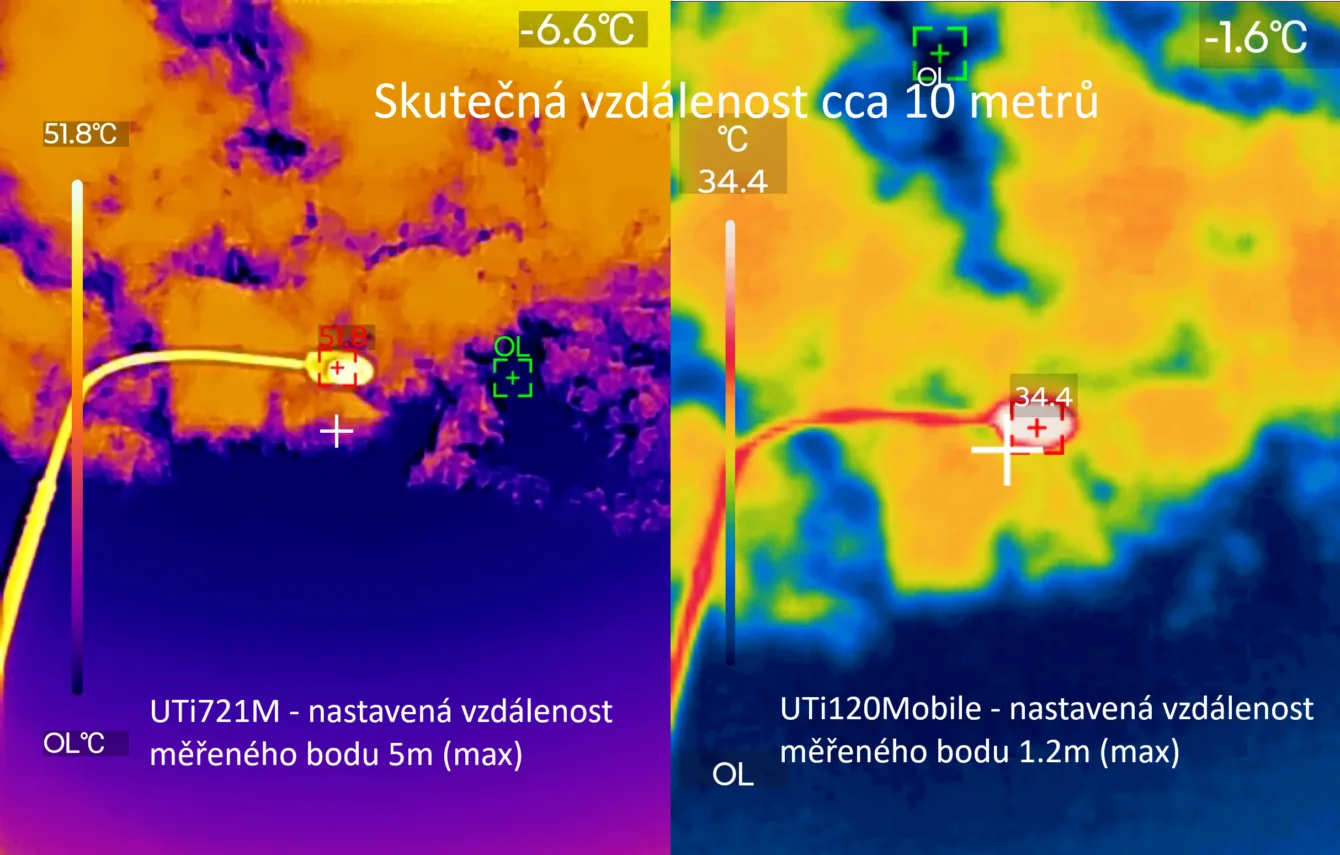

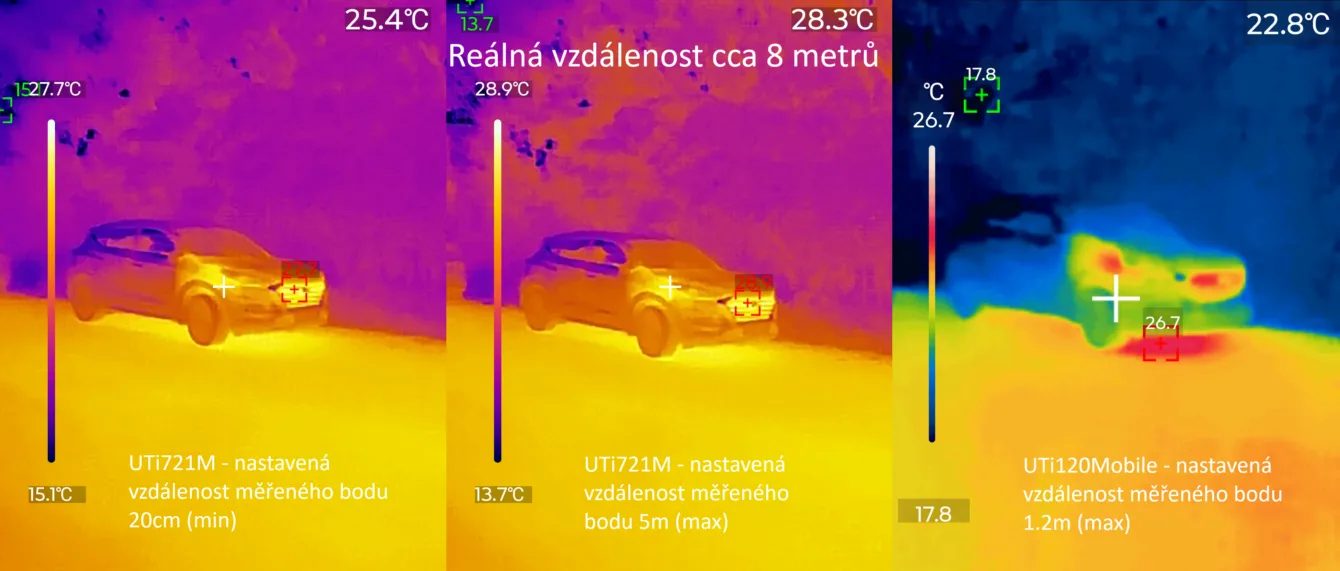

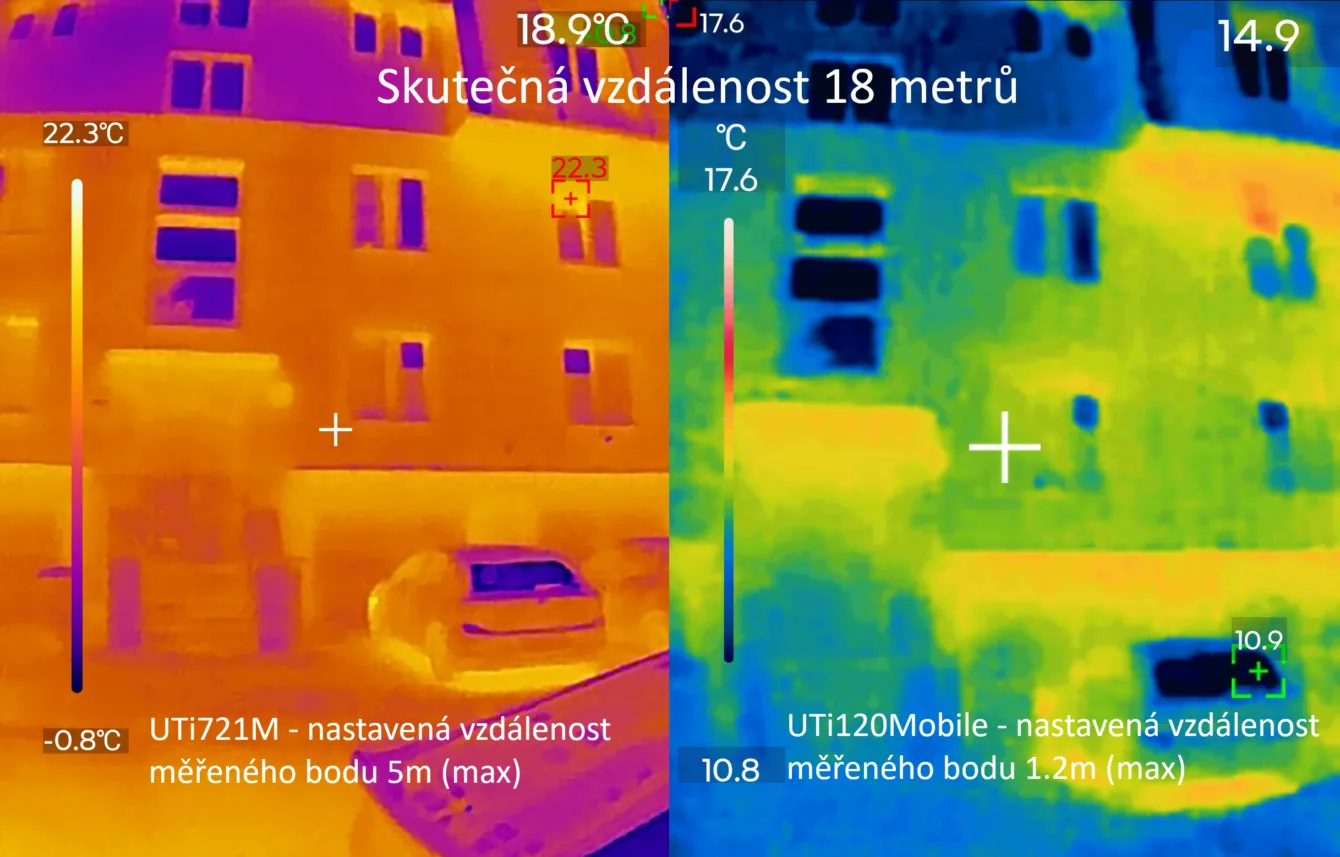

Závěr

Termokamery UNI-T připojitelné k telefonu rozhodně nejsou k zahození.

Volba by byla vskutku jednoduchá: na profi termokameru nemám peníze a volím mezi UTi721M a UTi120Mobile.

Pokud chci zběžně měřit teplotu objektů – volil bych UTi120Mobile a povolil HD rozlišení. Měřená teplota se výrazně neliší nebo ostatních termokamer ale zároveň je snímek „hezky ostrý“.

Pokud bych chtěl měřit velmi malé součástky či všeobecně objekty velké několik milimetrů – volil bych dražší UTi721M a k tomu MacroLens UT-Z005 – z mého pohledu je nezbytná.

Bohužel makro čočka MacroLens UT-Z005 nesedí s UTi120Mobile 🙁

Pajenicko má na e-shopu k dostání ještě dražší variantu UTi722M mobilní termokamery a to s ručním ostřením. Cena je 8 250 Kč a tu jsme k otestování neměl.
