USB-A je klasický obdélníkový konektor USB na počítačích, nabíječkách a hubech. Verze USB 2.0 má čtyři piny – napájení 5 V, zem a datový pár D+ a D−. USB 3.0 a novější přidává pět kontaktů pro rychlý přenos SuperSpeed; poznáte ho podle modré vložky.
Barvy vodičů v kabelu USB 2.0 určuje norma: červený VBUS, bílý D−, zelený D+ a černý GND.
Základní údaje
- USB 2.0: 4 piny – VBUS (5 V), D−, D+ a GND
- USB 3.x: navíc 5 pinů – dva páry SuperSpeed a zem GND_DRAIN
- napájení 5 V: USB 2.0 do 500 mA, USB 3.x do 900 mA, nabíjecí porty až 1,5 A
- rychlost: USB 2.0 do 480 Mb/s, USB 3.x 5 nebo 10 Gb/s
- otvor zásuvky 12,5 × 5,1 mm
Pinout zásuvky USB-A

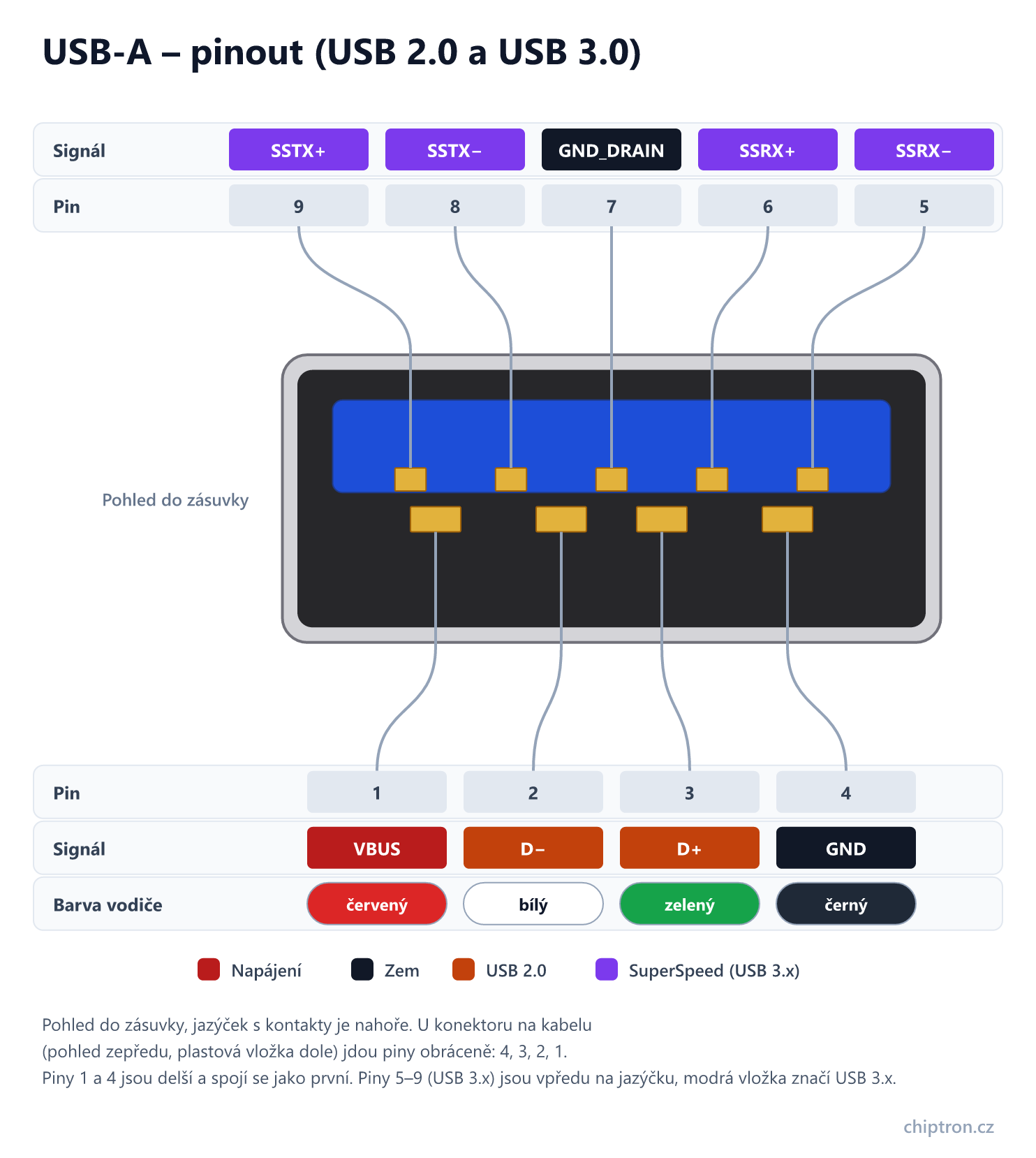

Zásuvka je nakreslená z pohledu do otvoru s jazýčkem nahoře. Piny USB 2.0 jsou dole i s barvami vodičů, piny USB 3.0 nahoře.
| Pin | Signál | Barva vodiče | Poznámka |
|---|---|---|---|
| 1 | VBUS | červený | Napájení 5 V – USB 2.0 do 500 mA, USB 3.x do 900 mA, nabíjecí port (BC 1.2) až 1,5 A |
| 2 | D− | bílý | Data USB 2.0 (diferenciální pár s D+) |
| 3 | D+ | zelený | Data USB 2.0 |
| 4 | GND | černý | Zem |
| 5 | SSRX− | – | USB 3.x – příjem SuperSpeed (z pohledu počítače) |
| 6 | SSRX+ | – | USB 3.x – příjem SuperSpeed (z pohledu počítače) |
| 7 | GND_DRAIN | – | Zem signálů SuperSpeed (stínění párů v kabelu) |
| 8 | SSTX− | – | USB 3.x – vysílání SuperSpeed (z pohledu počítače) |
| 9 | SSTX+ | – | USB 3.x – vysílání SuperSpeed (z pohledu počítače) |
Barvy vodičů v kabelu USB
Když opravujete nebo zkracujete kabel USB 2.0, řiďte se barvami:
| Pin | Signál | Barva vodiče | Význam |
|---|---|---|---|
| 1 | VBUS | červená | napájení +5 V |
| 2 | D− | bílá | data − |
| 3 | D+ | zelená | data + |
| 4 | GND | černá | zem |
| plášť | stínění | opletení nebo holý drát | spojuje se s kovovým krytem konektoru |
Levné nabíjecí kabely datové vodiče často vůbec nemají. Pro vodiče SuperSpeed uvádí USB 3.0 barvy SSRX− modrá, SSRX+ žlutá, SSTX− fialová a SSTX+ oranžová, výrobci je volí různě – u nich se řiďte měřením.
Nabíjecí porty
Nabíječky podle normy BC 1.2 mají piny D+ a D− spojené mezi sebou. Zařízení podle toho pozná, že nemusí čekat na počítač, a odebírá až 1,5 A. Nabíječky Apple a rychlonabíjení (Quick Charge) používají na datových pinech jiná napětí.
Na co si dát pozor
- Pozor na pořadí u konektoru na kabelu: při pohledu zepředu jsou piny zrcadlově (4, 3, 2, 1).
- D+ a D− jsou diferenciální pár – veďte je spolu a stejně dlouhé.
- Port počítače dá jen omezený proud (USB 2.0 500 mA) – motory a LED pásky napájejte z vlastního zdroje.
