Grove pinout – zapojení konektoru Seeed Studio (I2C, UART, analog)

Grove je stavebnicový systém firmy Seeed Studio: moduly s čidly, tlačítky nebo displeji se k řídicí desce připojují čtyřžilovým kabelem se zacvakávacím konektorem, bez pájení a bez nepájivého pole. Stejný konektor používá i M5Stack a desky Seeed XIAO s rozšiřující deskou.

Konektor má vždy stejné rozložení – žlutý a bílý vodič nesou signály, červený napájení a černý zem. Podle modulu jsou signály digitální, analogové, UART nebo I2C.

Základní údaje

  • 4 piny, rozteč 2,0 mm, plastová zásuvka se západkou (svislá i ležatá)
  • pin 1 žlutý (signál), 2 bílý (signál), 3 červený (VCC), 4 černý (GND)
  • čtyři typy rozhraní: digitální, analogový, UART a I2C
  • napájení 3,3 nebo 5 V podle řídicí desky
  • zásuvka 10,0 × 5,1 mm, výška 8,1 mm (svislá)

Pinout konektoru Grove

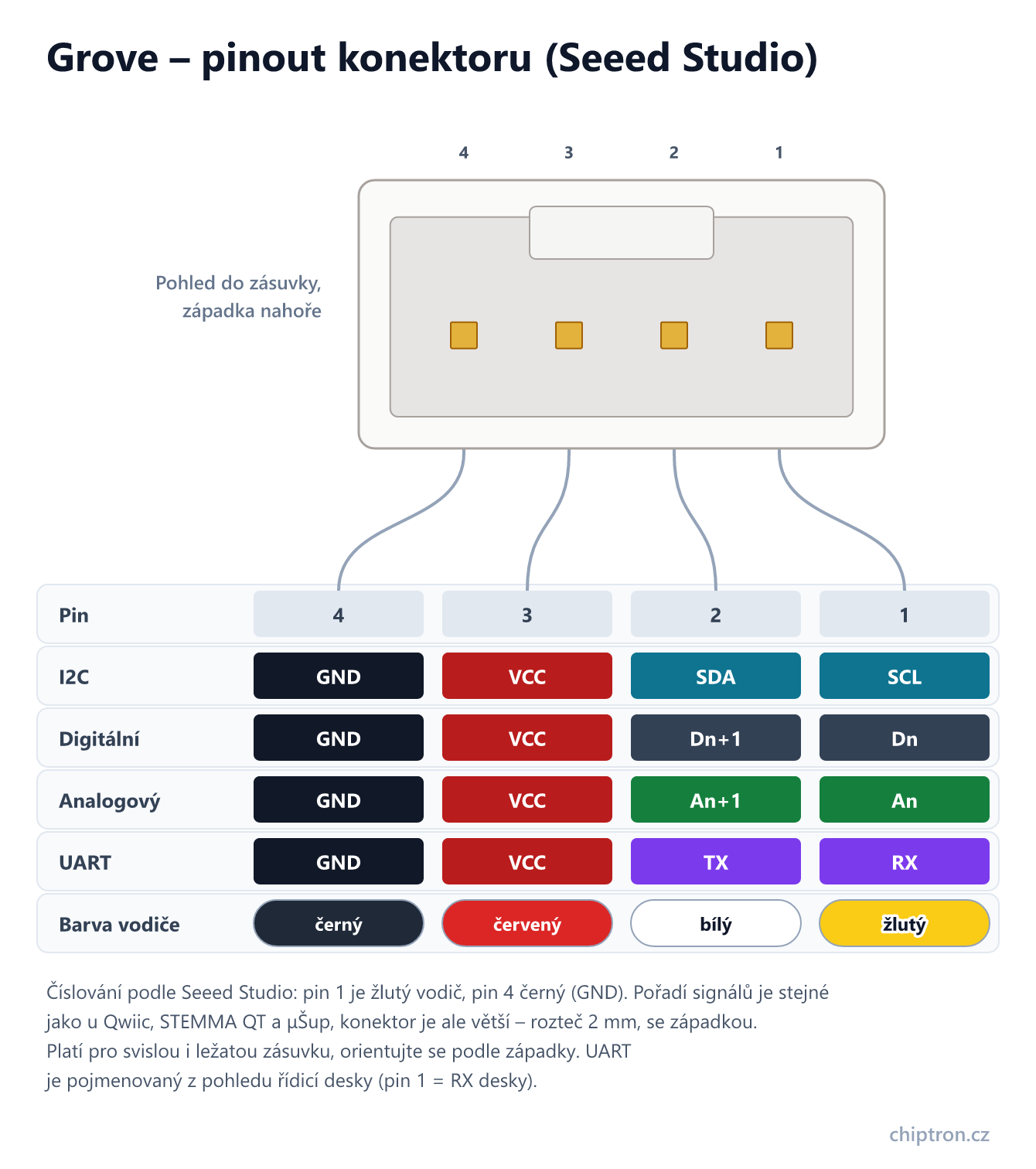

Zásuvka je nakreslená z pohledu do otvoru se západkou nahoře – pin 1 (žlutý vodič) je vpravo. Platí to pro svislou i ležatou zásuvku. Najeďte myší na pin nebo na řádek tabulky.

Grove – pinout konektoru (Seeed Studio)Grove – pinout konektoru (Seeed Studio)PinI2CDigitálníAnalogovýUARTBarva vodiče4GNDGNDGNDGNDčerný3VCCVCCVCCVCCčervený2SDADn+1An+1TXbílý1SCLDnAnRXžlutý4321Pohled do zásuvky,západka nahořeČíslování podle Seeed Studio: pin 1 je žlutý vodič, pin 4 černý (GND). Pořadí signálů je stejnéjako u Qwiic, STEMMA QT a μŠup, konektor je ale větší – rozteč 2 mm, se západkou.Platí pro svislou i ležatou zásuvku, orientujte se podle západky. UARTje pojmenovaný z pohledu řídicí desky (pin 1 = RX desky).chiptron.cz
Stáhnout:PNGSVG
Tabulka pinů – Grove
PinI2CDigitálníAnalogovýUARTBarva vodičePoznámka
1SCLDnAnRXžlutýHlavní signál modulu; u UART příjem řídicí desky (sem patří TX modulu)
2SDADn+1An+1TXbílýDruhý signál; jednoduché digitální a analogové moduly ho nepoužívají (NC)
3VCCVCCVCCVCCčervenýNapájení 3,3 nebo 5 V – podle řídicí desky (Base Shield má přepínač)
4GNDGNDGNDGNDčernýZem

Čtyři typy rozhraní

Všechny moduly Grove mají napájení a zem na stejném místě, liší se jen význam signálů na pinech 1 a 2:

RozhraníPin 1 (žlutý)Pin 2 (bílý)Pin 3 (červený)Pin 4 (černý)
digitálníDn – hlavní signálDn+1 – druhý signálVCCGND
analogovýAn – hlavní vstupAn+1 – druhý vstupVCCGND
UARTRX řídicí deskyTX řídicí deskyVCCGND
I2CSCLSDAVCCGND

Digitální konektor označený na shieldu D2 nese signály D2 a D3, analogový A0 signály A0 a A1. Jednoduché moduly (tlačítko, LED) používají jen pin 1, druhý signál nechávají nezapojený (NC). UART je pojmenovaný z pohledu řídicí desky – vysílací pin modulu (TX) proto patří na pin 1.

Grove, Qwiic, STEMMA a M5Stack

Pořadí signálů je u Grove stejné jako u menších konektorů Qwiic, STEMMA QT a μŠup (GND, VCC, SDA, SCL), Seeed jen čísluje piny od opačného konce. Konektor je ale větší, propojení proto vyžaduje redukční kabel. Podrobnosti jsou na stránce Qwiic, STEMMA QT a μŠup pinout.

  • Qwiic, STEMMA QT, μŠup – JST SH 1 mm, stejné pořadí, propojení redukcí. Pozor, Qwiic a μŠup snesou jen 3,3 V.
  • STEMMA (Adafruit, 4 piny) – JST PH 2 mm, stejné pořadí, ale jiný tvar konektoru.
  • M5Stack – stejný konektor i pořadí, napájení ale vždy 5 V a barvy vodičů I2C jsou prohozené (žlutý SDA, bílý SCL).
  • DFRobot Gravity – jiný konektor (JST PH) i pořadí pinů, bez redukce nepropojujte.

Na co si dát pozor

  • VCC je 3,3 nebo 5 V podle řídicí desky – u Base Shieldu podle přepínače. Ověřte, co modul snese.
  • Kabel jde zasunout jen jedním směrem, západka musí zacvaknout. Při vytahování ji stiskněte, netahejte za vodiče.
  • Rozhraní konektoru musí odpovídat modulu – modul I2C do analogového portu fungovat nebude.
  • Číslování pinů se v návodech liší: Seeed má pin 1 na žlutém vodiči, některé weby číslují od GND. Řiďte se barvami.
