Konektor RJ45 (přesněji 8P8C) najdete na každém ethernetovém kabelu. Osm vodičů ve čtyřech kroucených párech se do něj zapojuje podle normy T568A, nebo T568B. Obě zapojení fungují stejně – liší se jen tím, že mají prohozený oranžový a zelený pár.
Nejdůležitější pravidlo: na obou koncích kabelu musí být stejné zapojení. Kabel B–B nebo A–A je přímý, kombinace A a B dává křížený kabel.
Základní údaje
- 8 kontaktů (8P8C), rozteč 1,02 mm, šířka konektoru 11,7 mm
- 4 kroucené páry – modrý, oranžový, zelený a hnědý; v každém páru je plný vodič a bílý s barevným proužkem
- 10 a 100 Mb/s využívají jen piny 1, 2, 3 a 6, gigabit a rychlejší ethernet všechny čtyři páry
- PoE: 802.3af do 15,4 W, 802.3at (PoE+) do 30 W, 802.3bt do 60 a 90 W
- kabel Cat5e zvládne 1 Gb/s, Cat6A 10 Gb/s na 100 m

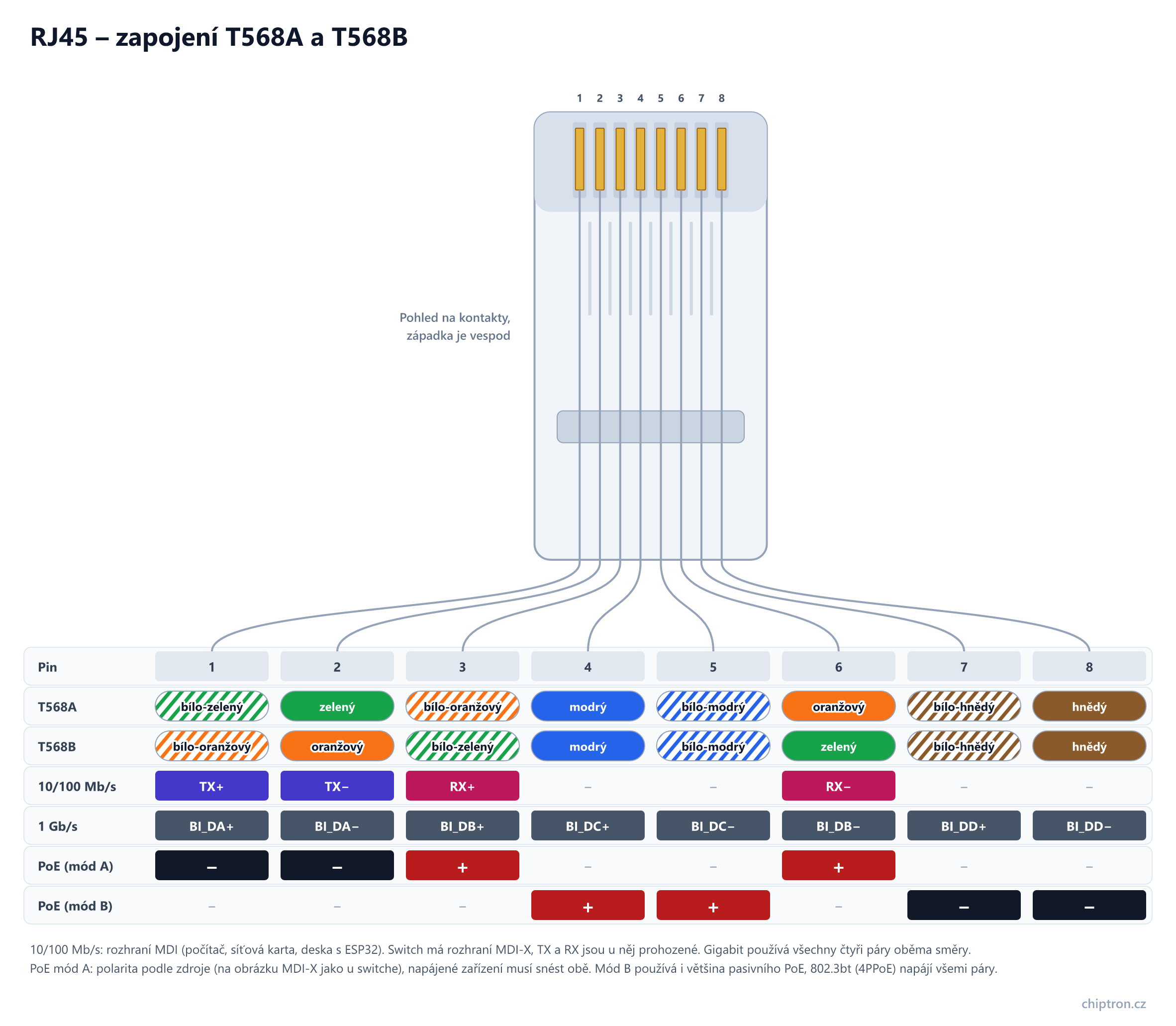

Zapojení RJ45: T568A a T568B
Konektor je nakreslený ze strany kontaktů se západkou vespod – položte ho kontakty nahoru a špičkou od sebe a pin 1 je vlevo. Vlevo je pin 1 i u zásuvky, když se díváte do otvoru se západkou dole. Filtrem zvýrazníte páry, najetím myší konkrétní pin.
| Pin | T568A | T568B | 10/100 Mb/s | 1 Gb/s | PoE (mód A) | PoE (mód B) |
|---|---|---|---|---|---|---|
| 1 | bílo-zelený | bílo-oranžový | TX+ | BI_DA+ | − | – |
| 2 | zelený | oranžový | TX− | BI_DA− | − | – |
| 3 | bílo-oranžový | bílo-zelený | RX+ | BI_DB+ | + | – |
| 4 | modrý | modrý | – | BI_DC+ | – | + |
| 5 | bílo-modrý | bílo-modrý | – | BI_DC− | – | + |
| 6 | oranžový | zelený | RX− | BI_DB− | + | – |
| 7 | bílo-hnědý | bílo-hnědý | – | BI_DD+ | – | − |
| 8 | hnědý | hnědý | – | BI_DD− | – | − |
Přímý a křížený kabel
Přímý (patch) kabel má na obou koncích stejné zapojení a propojuje počítač, desku nebo router se switchem. Křížený kabel prohazuje vysílací a přijímací pár – dřív se jím spojovaly dva počítače napřímo.
| Kabel | Konec 1 | Konec 2 | K čemu |
|---|---|---|---|
| přímý | T568B | T568B | počítač, deska nebo router – switch |
| přímý | T568A | T568A | totéž, jen v jiných barvách |
| křížený (10/100 Mb/s) | T568A | T568B | dvě zařízení napřímo, když ani jedno neumí Auto-MDI-X |
| křížený gigabitový | T568A | bílo-oranžový, oranžový, bílo-zelený, bílo-hnědý, hnědý, zelený, modrý, bílo-modrý | prohodí i modrý a hnědý pár – dnes prakticky zbytečný |
Dnešní síťové karty a switche mají Auto-MDI-X a vysílání s příjmem si prohodí samy, takže křížený kabel skoro nikdy nepotřebujete. Stačí na obou koncích dodržet stejné zapojení. Které zvolíte, je na vás – v jedné instalaci se ale držte jednoho.
Které páry používá 100 Mb/s a gigabit
10BASE-T a 100BASE-TX přenášejí data jen po dvou párech: z pohledu počítače vysílá pár na pinech 1 a 2 a přijímá pár na pinech 3 a 6. Piny 3 a 6 tvoří pár, i když spolu nesousedí. Modrý a hnědý pár zůstávají volné, proto se jimi dá vést napájení (pasivní PoE).
Gigabit (1000BASE-T) a rychlejší ethernet používají všechny čtyři páry, a to oběma směry současně. Kabel s přerušeným vodičem se proto často připojí jen rychlostí 100 Mb/s.
Kategorie kabelů Cat5e, Cat6, Cat6A, Cat7 a Cat8
Kategorie udává, do jaké frekvence má kabel zaručené parametry (útlum a přeslechy) – a tím i jakou rychlost ethernetu přenese. Délka 100 m platí pro celý spoj: nejvýš 90 m pevné instalace a 10 m propojovacích kabelů.
| Kategorie | Frekvence | Rychlost | Délka | Poznámka |
|---|---|---|---|---|
| Cat5e (třída D) | 100 MHz | 1 Gb/s, 2,5 Gb/s | 100 m | nejrozšířenější, na gigabit stačí |
| Cat6 (třída E) | 250 MHz | 5 Gb/s, 10 Gb/s | 100 m, 10 Gb/s jen do 55 m | – |
| Cat6A (třída EA) | 500 MHz | 10 Gb/s | 100 m | pro nové rozvody s rezervou na 10 Gb/s |
| Cat7 (třída F) | 600 MHz | 10 Gb/s | 100 m | jen norma ISO, stíněný; konektory GG45 nebo TERA |
| Cat7A (třída FA) | 1000 MHz | 10 Gb/s | 100 m | jen norma ISO; síťové prvky s jeho konektory se neprodávají |
| Cat8.1 (třída I) | 2000 MHz | 25 a 40 Gb/s | 30 m | datacentra, konektor RJ45 |
| Cat8.2 (třída II) | 2000 MHz | 25 a 40 Gb/s | 30 m | datacentra, konektory GG45 nebo TERA |
Cat7 a Cat7A zná jen mezinárodní norma ISO/IEC 11801, americká TIA-568 je nepřevzala. Kabel prodávaný jako „Cat7“ s běžnými konektory RJ45 je proto ve skutečnosti spoj na úrovni Cat6A. Starší Cat5 (100 MHz) nahradila Cat5e, Cat3 (16 MHz) se dnes používá jen pro telefony.
PoE – napájení po ethernetu
Power over Ethernet vede po kabelu kromě dat i stejnosměrné napětí 44–57 V. Zdroj (PSE – switch nebo injektor) se se zařízením (PD – kamera, access point) nejdřív dohodne, kolik příkonu potřebuje, a teprve pak napětí zapne.
| Norma | Označení | Výkon zdroje | Pro zařízení | Párů |
|---|---|---|---|---|
| 802.3af | PoE (typ 1) | 15,4 W | 12,95 W | 2 |
| 802.3at | PoE+ (typ 2) | 30 W | 25,5 W | 2 |
| 802.3bt | PoE++ (typ 3) | 60 W | 51 W | 4 |
| 802.3bt | PoE++ (typ 4) | 90 W | 71,3 W | 4 |
- Mód A – napětí jde po datových párech 1-2 a 3-6. Datům nevadí, transformátory v zařízení ho od nich oddělí.
- Mód B – napětí jde po párech 4-5 (+) a 7-8 (−), které 10/100 Mb/s nepoužívá.
- Který mód se použije, volí zdroj. Zařízení musí umět oba a snést i obrácenou polaritu.
- Pasivní PoE (MikroTik, Ubiquiti…) se se zařízením nedohaduje – napětí (obvykle 24 nebo 48 V) je na kabelu pořád, většinou na párech 4-5 (+) a 7-8 (−).
Na co si dát pozor
- Konektor držte kontakty nahoru a špičkou od sebe. Otočený konektor je nejčastější chyba – zapojení pak vyjde zrcadlově.
- Na obou koncích přímého kabelu musí být stejné zapojení (B–B nebo A–A).
- Vodiče rozpleťte jen na nezbytnou délku, nejvýš asi 13 mm. Delší nezkroucený úsek zhoršuje přenos, hlavně na gigabitu.
- Konektory pro drát (instalační kabel s plným jádrem) a pro lanko (ohebný patch kabel) se liší – nevhodný konektor nespolehlivě kontaktuje.
- Pasivní PoE nepřipojujte k zařízení, které ho nepodporuje – trvale přivedené napětí ho může poškodit.
- Hotový kabel vyzkoušejte testerem – odhalí prohozené i přerušené vodiče.
