Švédská společnost IKEA přidává jeden zajímavý výrobek za druhým. A tím nemyslím skříně nebo poličky. Nedávno přidala senzor koncentrace CO2, množství pevných částic, teploty a vlhkosti s podporou protokolu Matter. Jakub Dušek tento senzor, Alpstuga, rozebral do posledního šroubku a tady je jeho rozbor.
Děkuji Jakubovi, že mi dovolil zveřejnit jeho thread na Twitter/X tady jako článek. Původní thread najdete tady.
Co je Matter
Matter je otevřený komunikační protokol pro chytrou domácnost, který sjednocuje zařízení od různých výrobců tak, aby spolu fungovala bez složité konfigurace. Běží nad IP (Wi-Fi nebo Thread), klade důraz na bezpečnost a lokální komunikaci bez závislosti na cloudu. Díky Matteru můžete ovládat jedno zařízení stejným způsobem z různých platforem (Google, Apple, Amazon) a počítá se s dlouhodobou kompatibilitou.
Rozborka
Ale co nám to IKEA navařila. Matter senzor kvality vzduchu. CO2 za 699,- a už se nemůžu dočkat až zjistím, co je tam za čidlo.

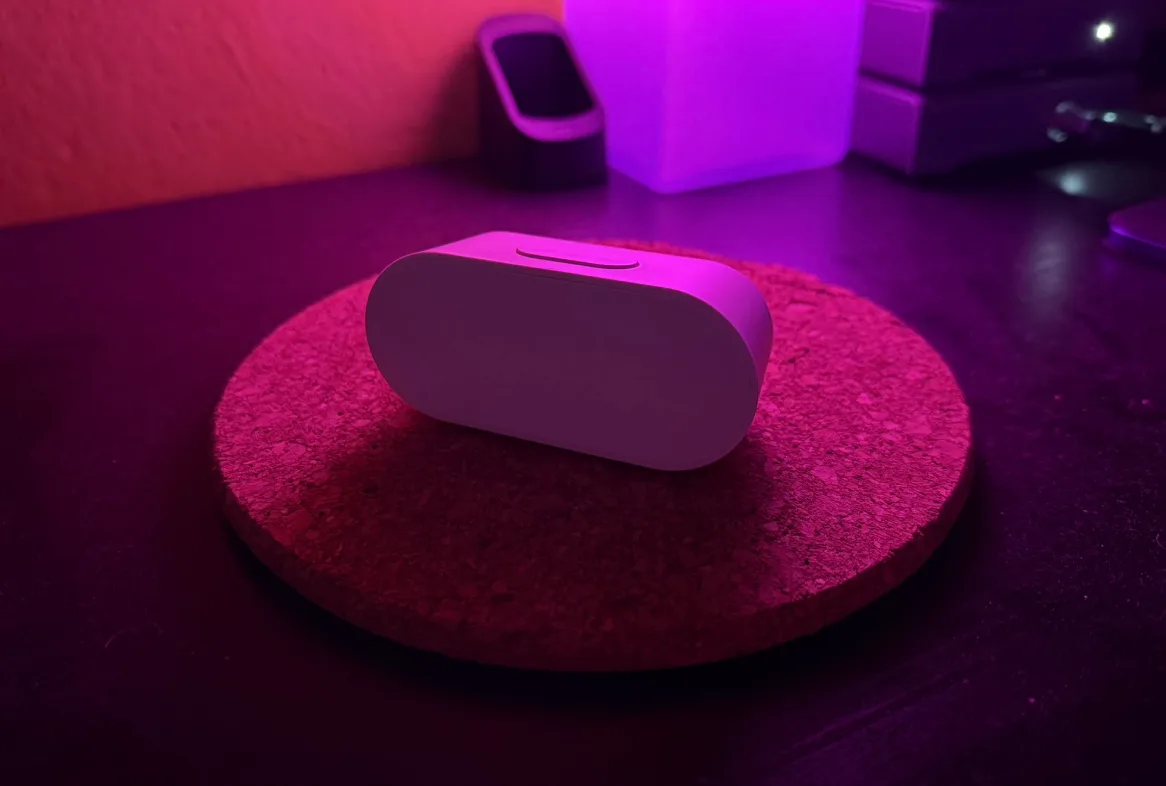

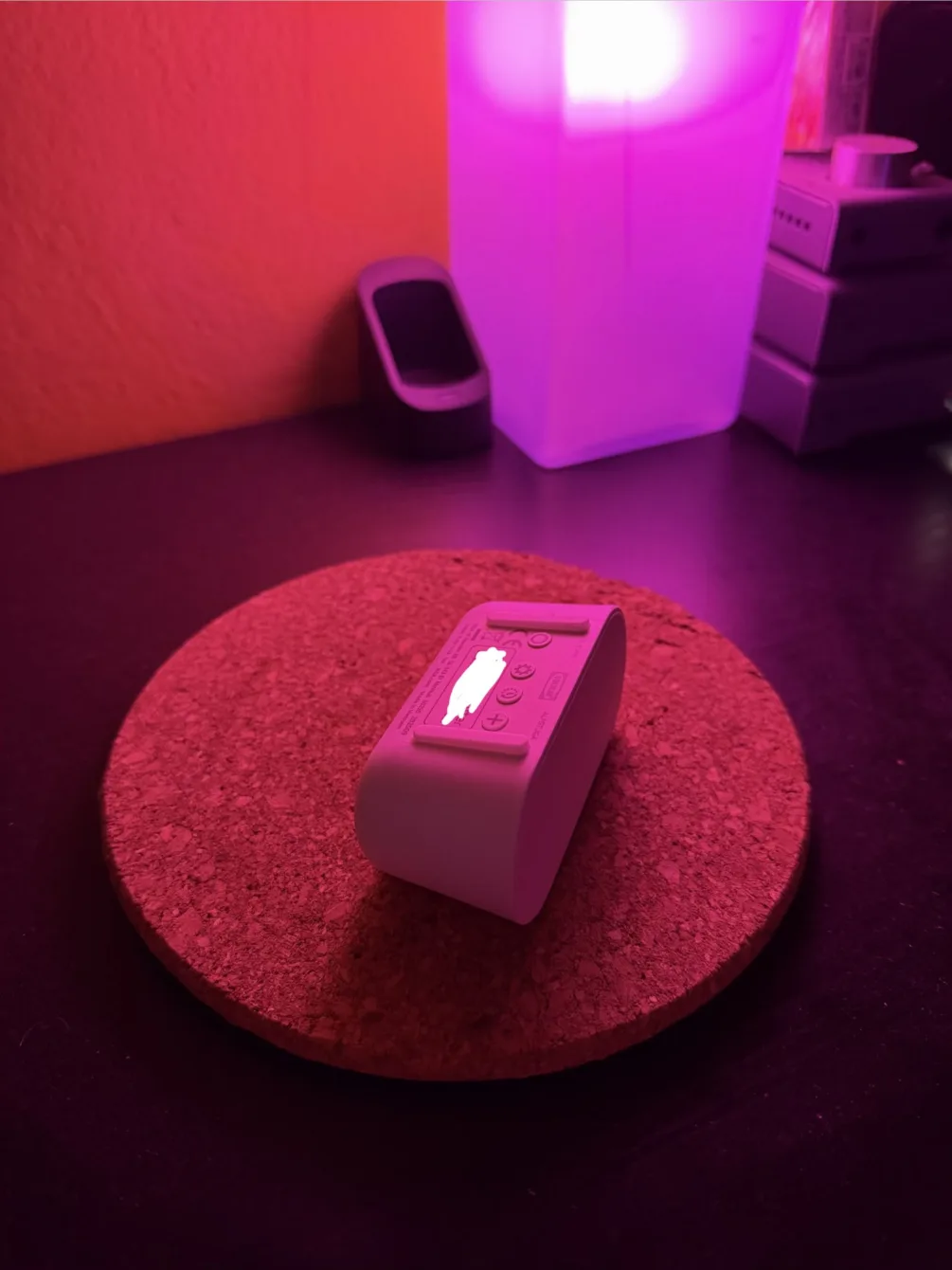

Takový pěkný Bobík. Ale má víc čudlíků než stará známá VINDSTYRKA.

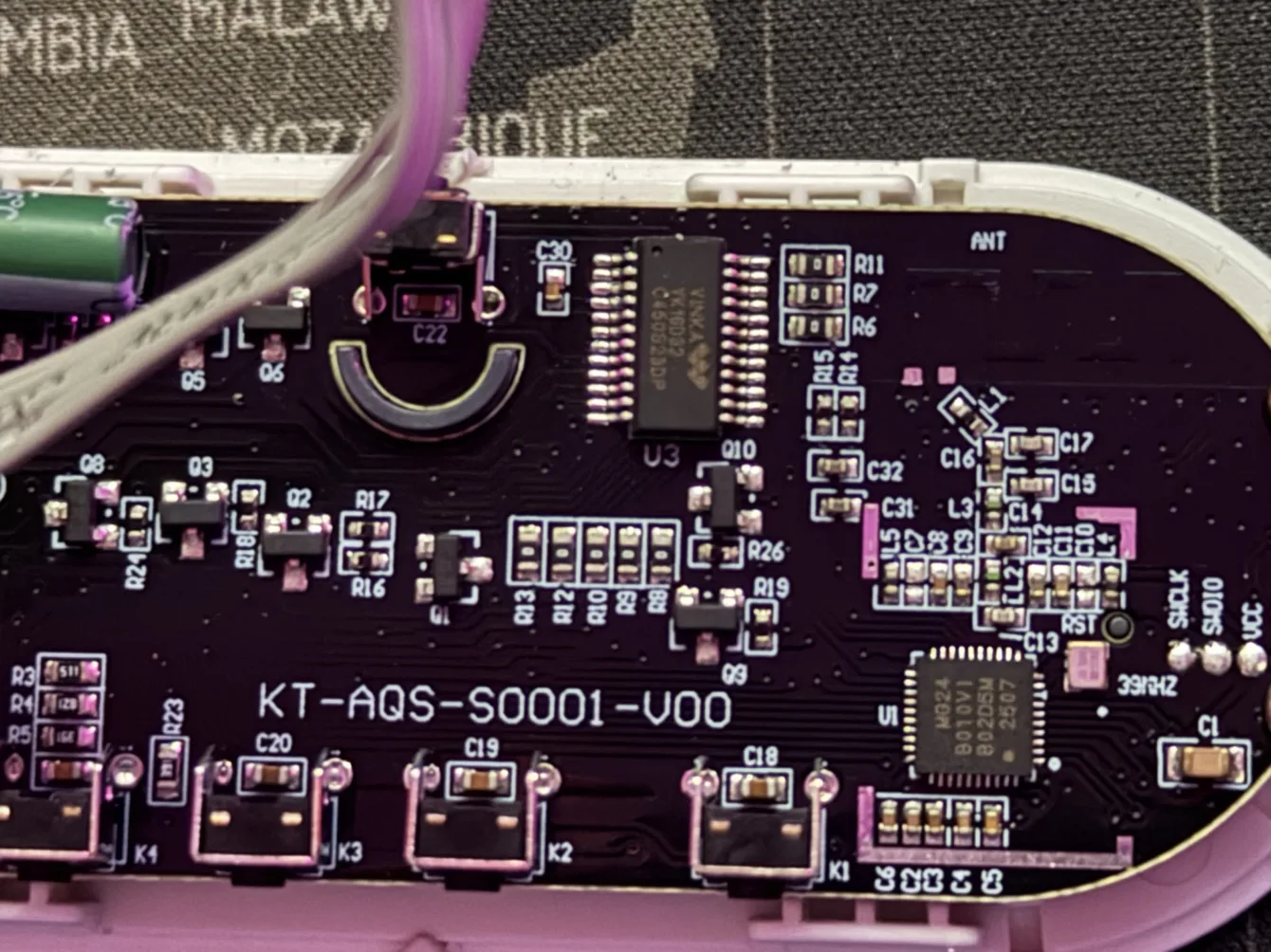

Dostat se dovnitř byl docela porod! Ale máme tu výsledky a první překvapení.

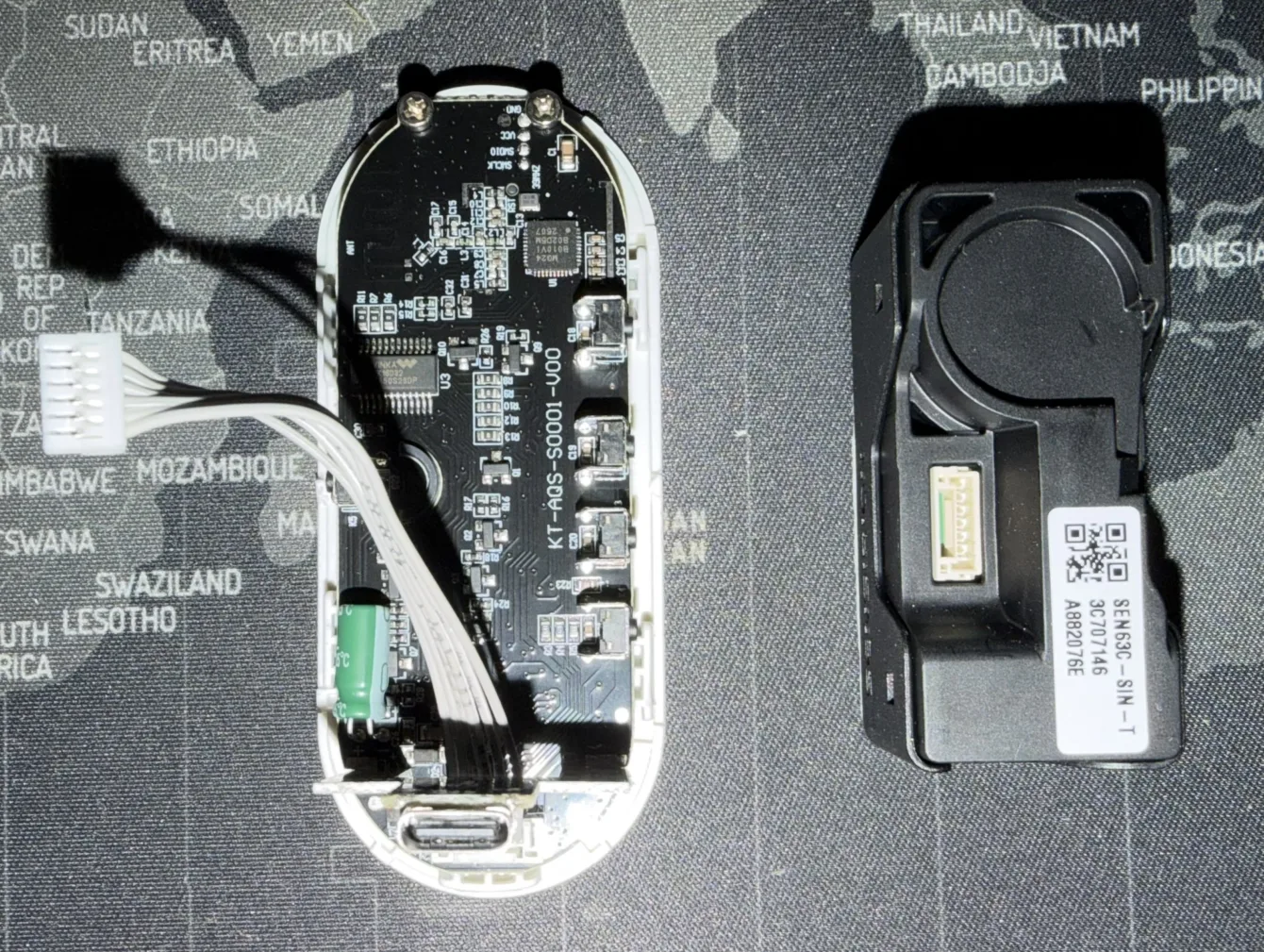

Samotné čidlo je SEN63C, jednotková cena 800,- na Mouseru. PM1, PM2.5, PM4, PM10, teplota, vlhkost a CO2. Jedná se o relativně nový přírustek, ve stejném těle jako SEN66. Napájení přes 3.3V velmi ESP32 friendly.
https://sensirion.com/products/catalog/SEN63C

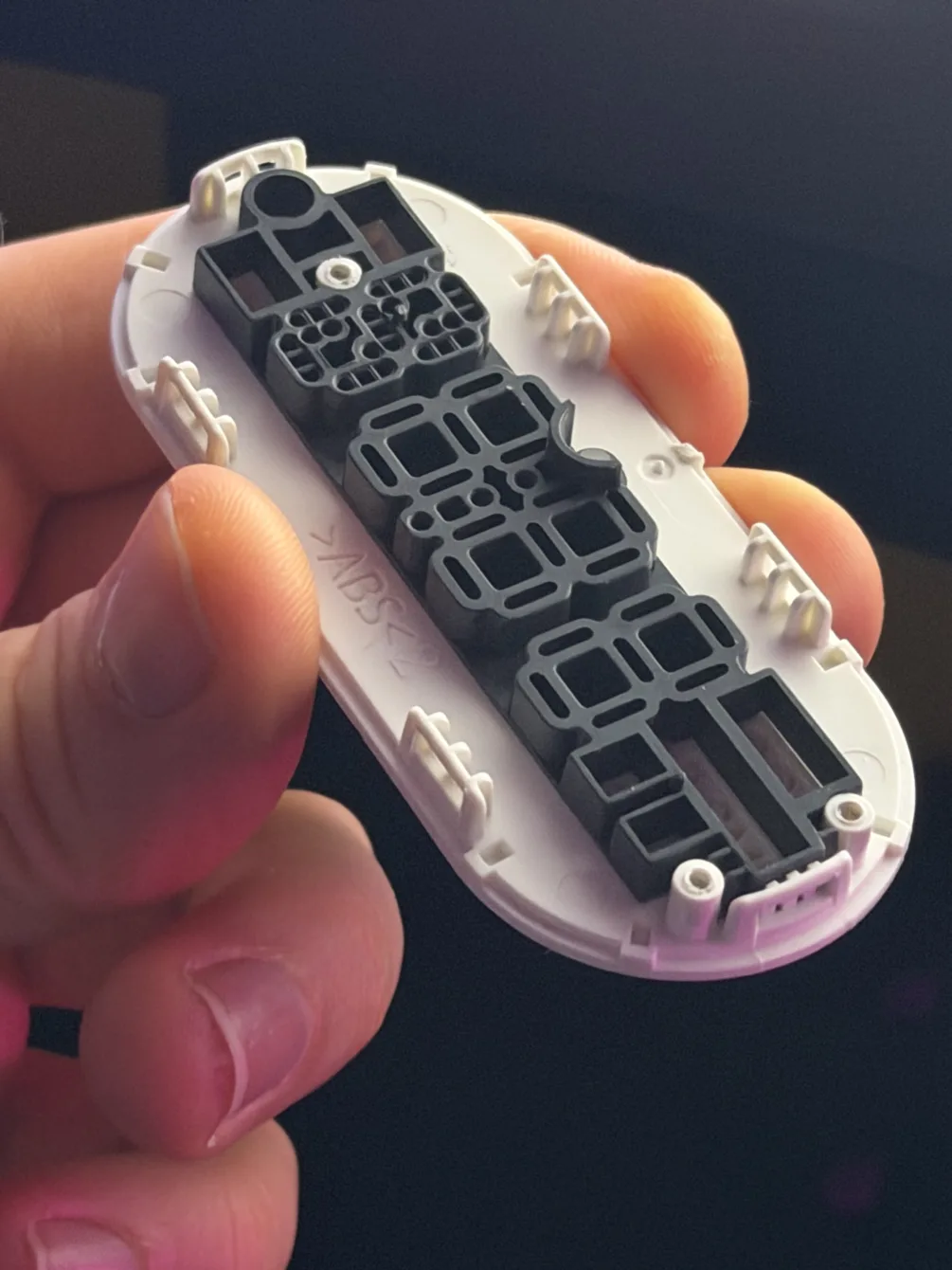

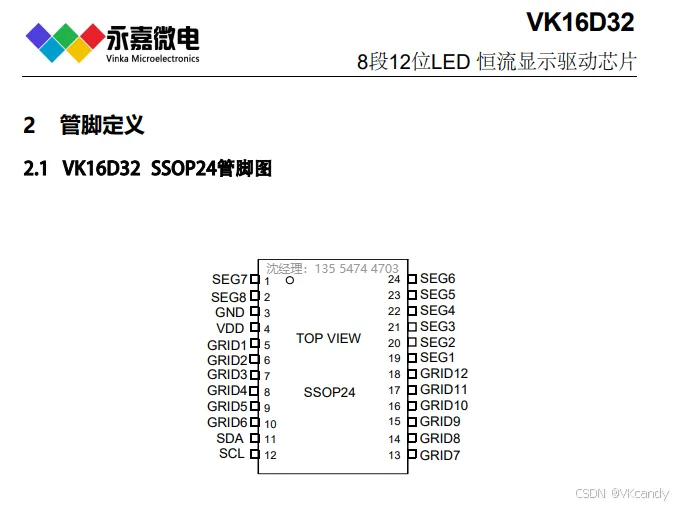

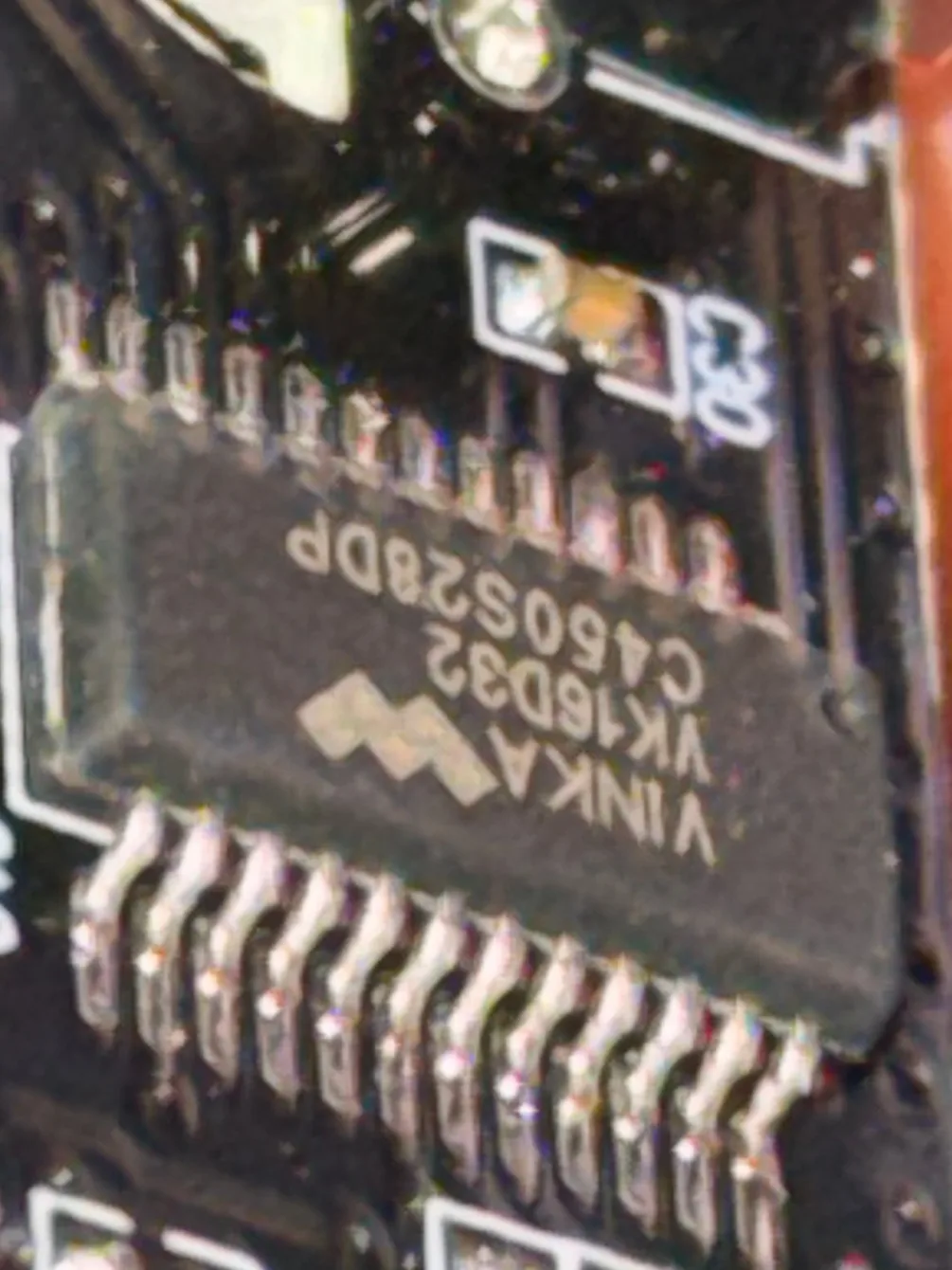

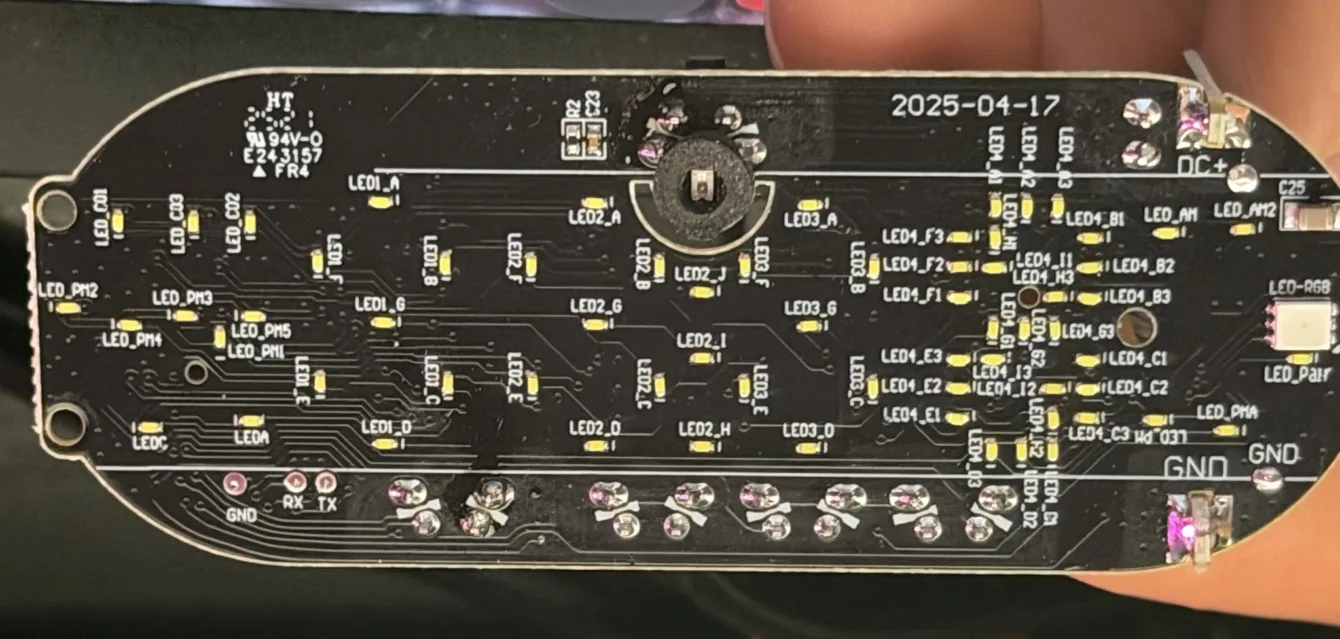

Z VINDSTYRKY se nám opakuje kontrolér displeje, VINKA, tentokrát v VK16D32 čipu. Bohužel nemáme LCD segmentz, ale jen LEDky a výlisek pro čísla.

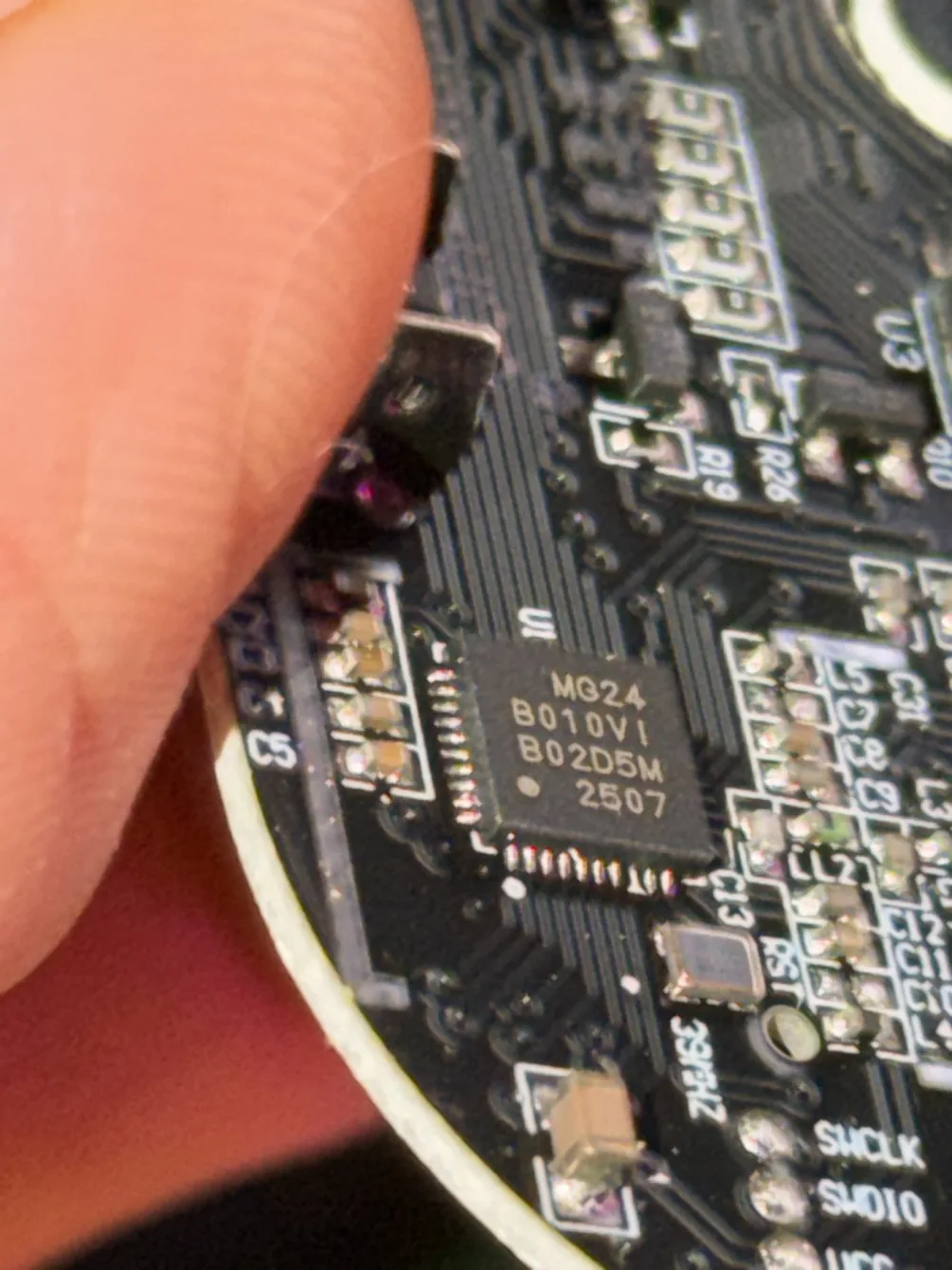

No a celé to neřídí už čip s ještěrkou, ale u Silicon Labs zůstali. Jedná se o nějakou verzi MG24 SoC s celkem pěknou speckou. K dispozici je i Explorer kit. Hádám, že osazená verze je prostě jen uzamčená pro programování a nic s tím neuděláme.
https://www.silabs.com/wireless/zigbee/efr32mg24-series-2-socs#

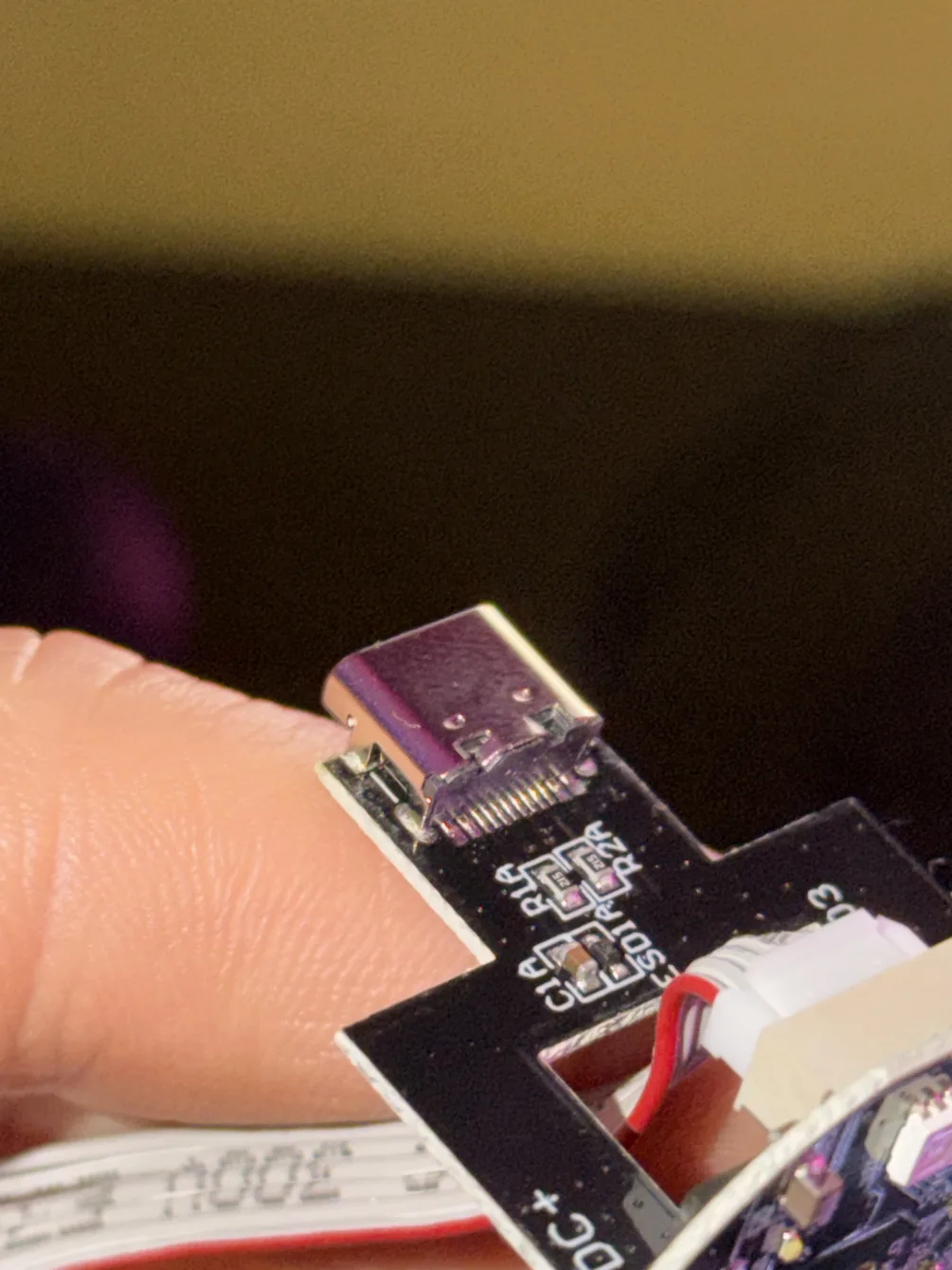

A speciálně jedna pro @chiptronCZ, jsou tam! Celý tenhle postranní kus PCB se dá použít jako 5V breakout pro USB-C PD, protože nezapomněli na odpory.
A bohužel nefunguje vyměnit SEN63 za SEN66.
Poté následuje diskuze, proč nejde vyměnit SEN63 za SEN66 (protože to přece můžeme zkusit) až se s Jakubem dostaneme k jednoduchému vysvětlení
Podle datasheetu by měli sdílet adresu, ale došlo mi, že SEN66 vrací při čtení víc hodnot, tak tam bude asi jiná logika parsování výstupu.
A vlastně vůbec. Jsou uplně odlišné commandy pro ty čidla.
Pro Českou republiku jsou k dostání pouze v Ikea Praha – Černý Most
Chiptron doplňuje
Čidla značky Sensirion patří mezi velmi kvalitní čidla. Komplexnější a také dražší SEN66 je v prodeji již delší dobu a rozepsal jsem se o něm tady https://chiptron.cz/sen6x-jeste-univerzalnejsi-senzor-do-domacnosti-v-nejvyssi-vybave-umi-merit-mnozstvi-pevnych-castic-teplotu-vlhkost-voc-a-nox-index-a-koncentraci-co2-nebo-formaldehydu/
SEN63C je výhodnější a pro bastlíře dostupnější alternativa, která dokáže měřit vše důležité – koncentraci CO2, množství pevných částic, teplotu a vlhkost.
Samotný SEN63C prodává Soselectronic a nově i Laskakit.
Propojovací kabel k SEN6x je tady, komplexnější SEN66 má také Laskakit.
Výhoda čidel SEN6x je kompatibilita s napájením 3.3V a komunikace skrze I2C. Lze tedy velmi snadno připojit k Arduino deskám s napětím 3.3V nebo skrze uŠup k Laskakit vývojovým deskám s ESP32 a podobným.
V modulech SEN6x je použito čidlo pro měření koncentrace CO2 SCD4x, o tom jsem psal tady https://chiptron.cz/cidlo-co2-scd41-prakticky/
