Více výkonu na DPS i jednou rukou

Rychlé a snadné zapojení nabízejí výkonové svorkovnice do DPS s páčkou se dvěma polohami. Více výkonu již neznamená automaticky i více potřebného prostoru.

Trend miniaturizace v elektronice vyžaduje integrovat na desce plošných spojů signálové i výkonové úrovně. Z toho plyne potřeba vyšší výkonové hustoty a použití propojovací technologie, vhodné pro kompaktní i výkonové svorkovnice do plošných spojů.

Propojovací technologie je základním kritériem výběru vhodné svorkovnice pro aplikace jako napájecí zdroje, frekvenční měniče nebo servopohony. Doplňkovým faktorem je pak i jednoduchost, snadné ovládání a flexibilita v použitých vodičích (resp. jejich zakončení).

Wago zkombinovalo všechna tato kritéria do široké nabídky výkonových svorkovnic do plošných spojů pro vodiče od průřezu 4mm² až po 16mm² s ovládáním páčkou nebo bez páčky.

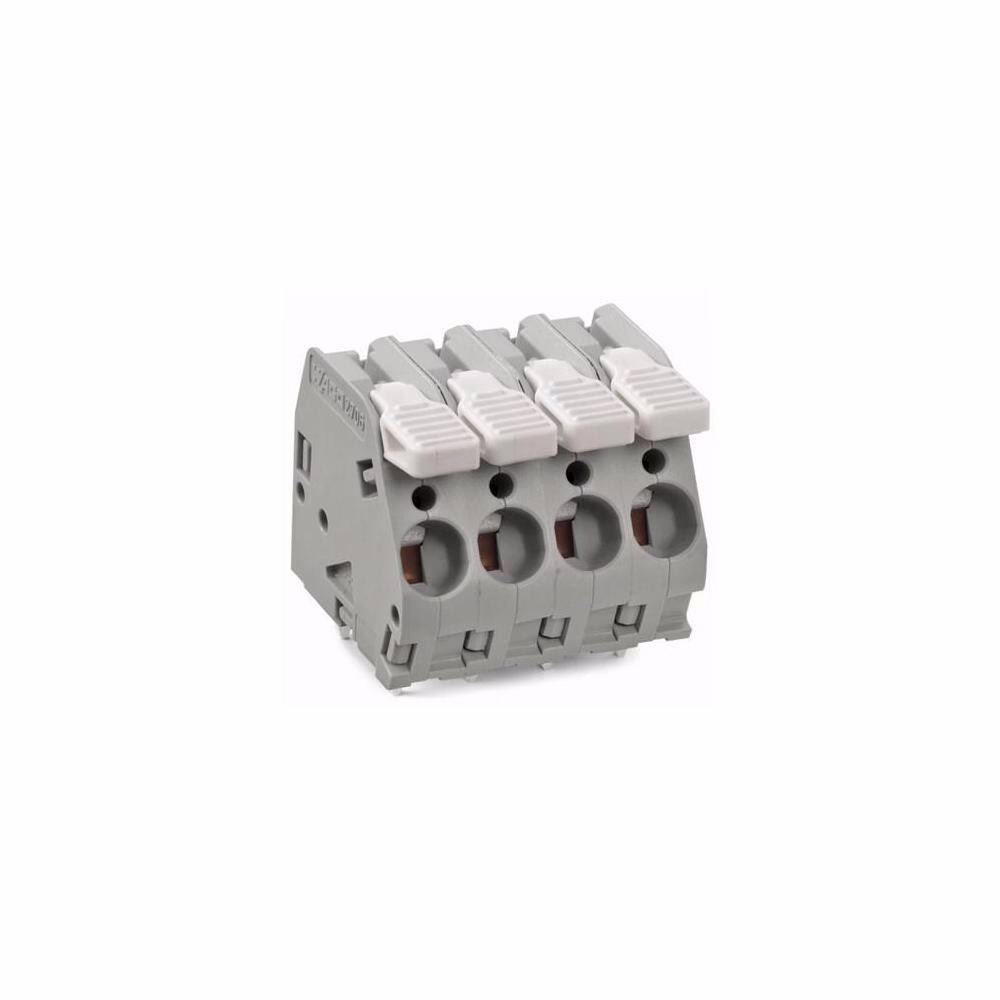

Za všechny uvádíme sérii 2706:

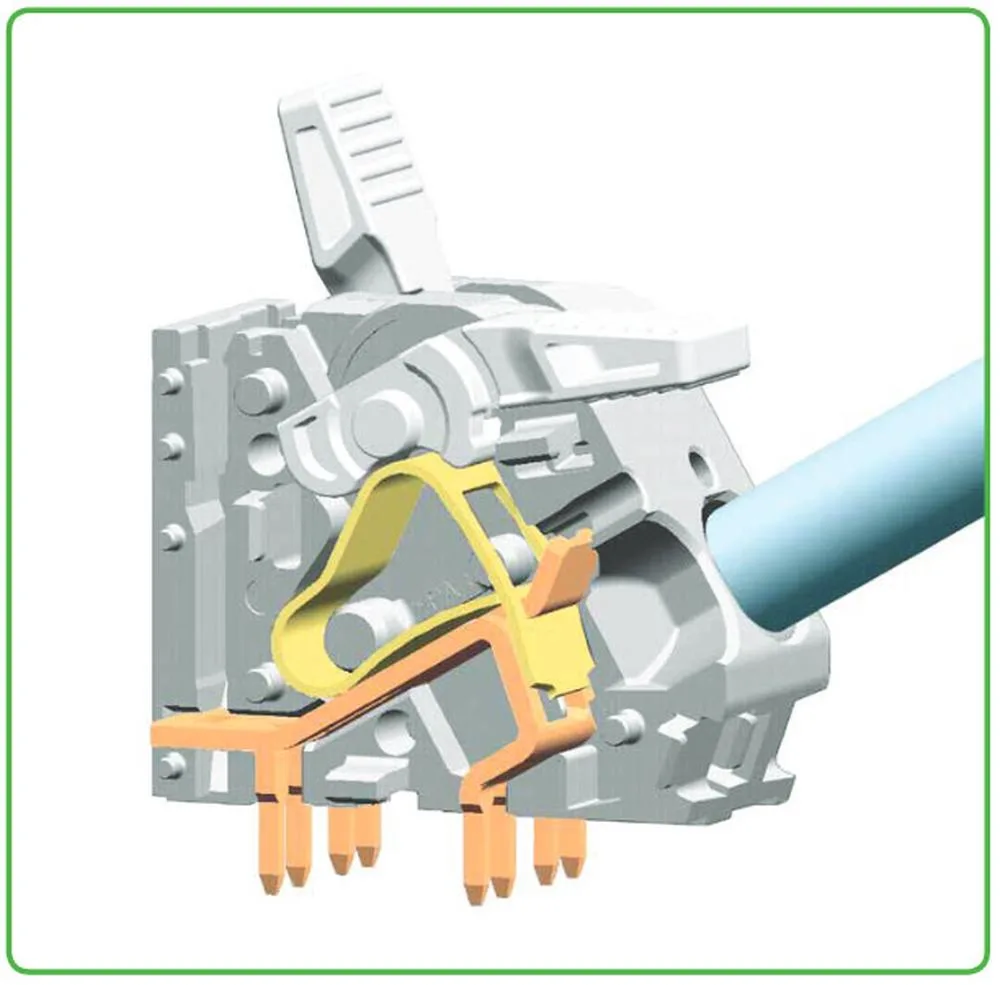

– svorkovnice pro velké proudy do plošných spojů (vodiče 0,5mm² – 6 mm²) s páčkou a CAGE CLAMP® systémem

– intuitivní ovládání bez nástrojů

– spoj je zajištěn, pokud je páčka v zavřené pozici

– páčka má v krajních polohách pevnou pozici, dostane se do ní se slyšitelným kliknutím

– vícepólová svorkovnice může mít otevřené póly současně, tím umožní pohodlné zapojení vícežilových kabelů

– dva pájecí piny na pól (vzdálenost 12,5mm) zabezpečují dobrou mechanickou stabilitu

Pokud máte zájem o vzorek svorkovnice ze série 2706 nebo se zajímáte o jakékoliv jiné produkty značky WAGO, neváhejte nás kontaktovat na adrese info@soselectronic.cz

Vlastnosti / Výhody:

– rychlé a snadné zapojení

– intuitivní ovládání bez nástrojů

– do polohy zavřená se páčka dostane snadno silou pružiny

– páčka má v krajních polohách pevnou pozici

– k dispozici v rastrech 7,5mm / 10mm / 12,5mm

– nominální proud 41A

– úhel vstupu vodiče do svorkovnice vůči DPS 30°

– teplotní rozsah -60°C… +105°C
