Compute Module 4 od Raspberry Pi Foundation oslovila celou řadu bastlířů, zejména díky malé velikosti a také možnosti eMMC paměti. Na druhou stranu drtivou většinu bastlířů odrazuje nutnost koupě „IO base boardu“ ke kterému CM4 připojíte a můžete naplno využívat – obsahuje konektory, hřebínky, napájení. V této novince se ale dozvíte, že to není pravda a desku si můžete vytvořit vlastní a třeba i pomocí nažehlovací metody nebo frézováním na CNC.

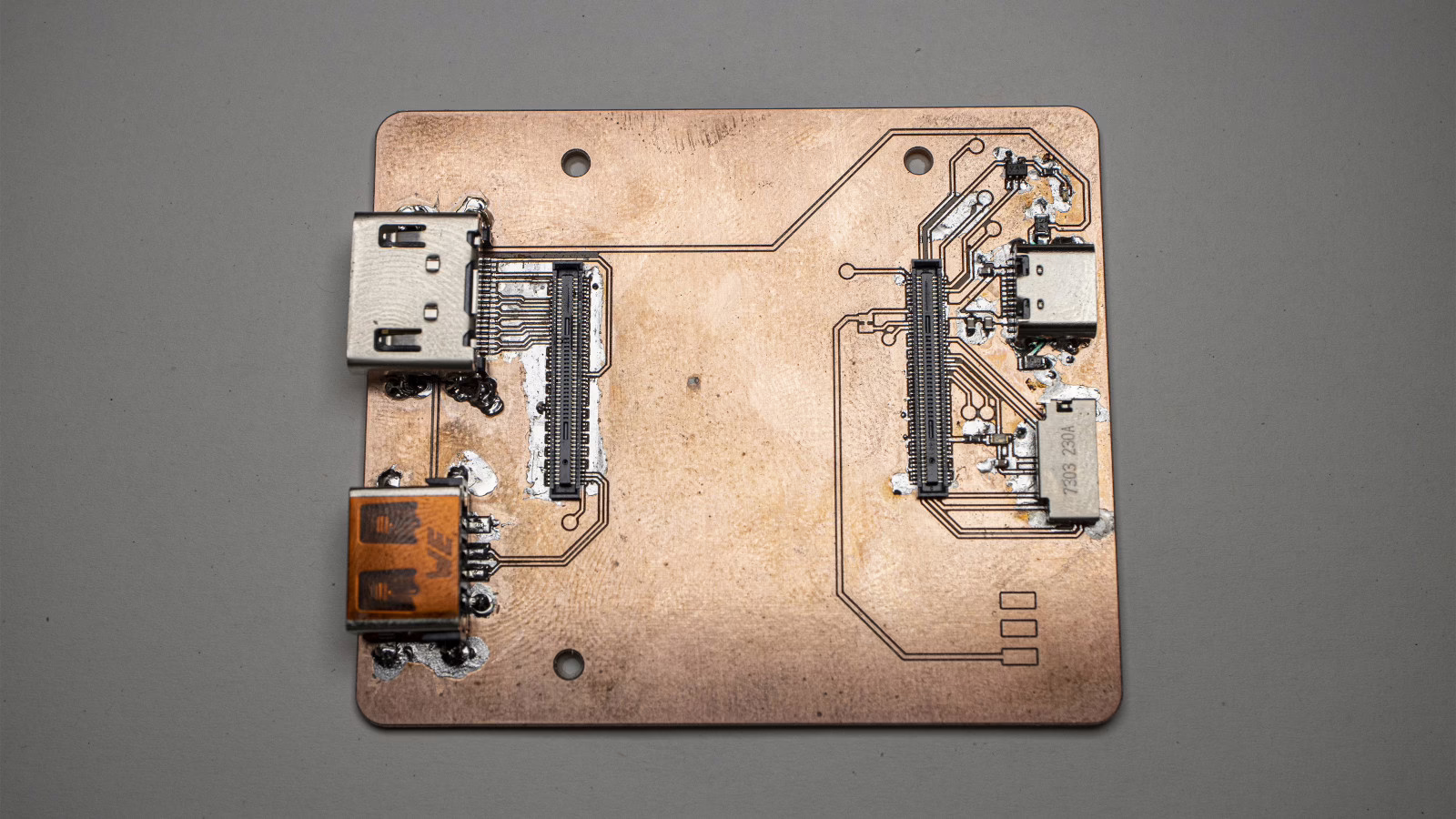

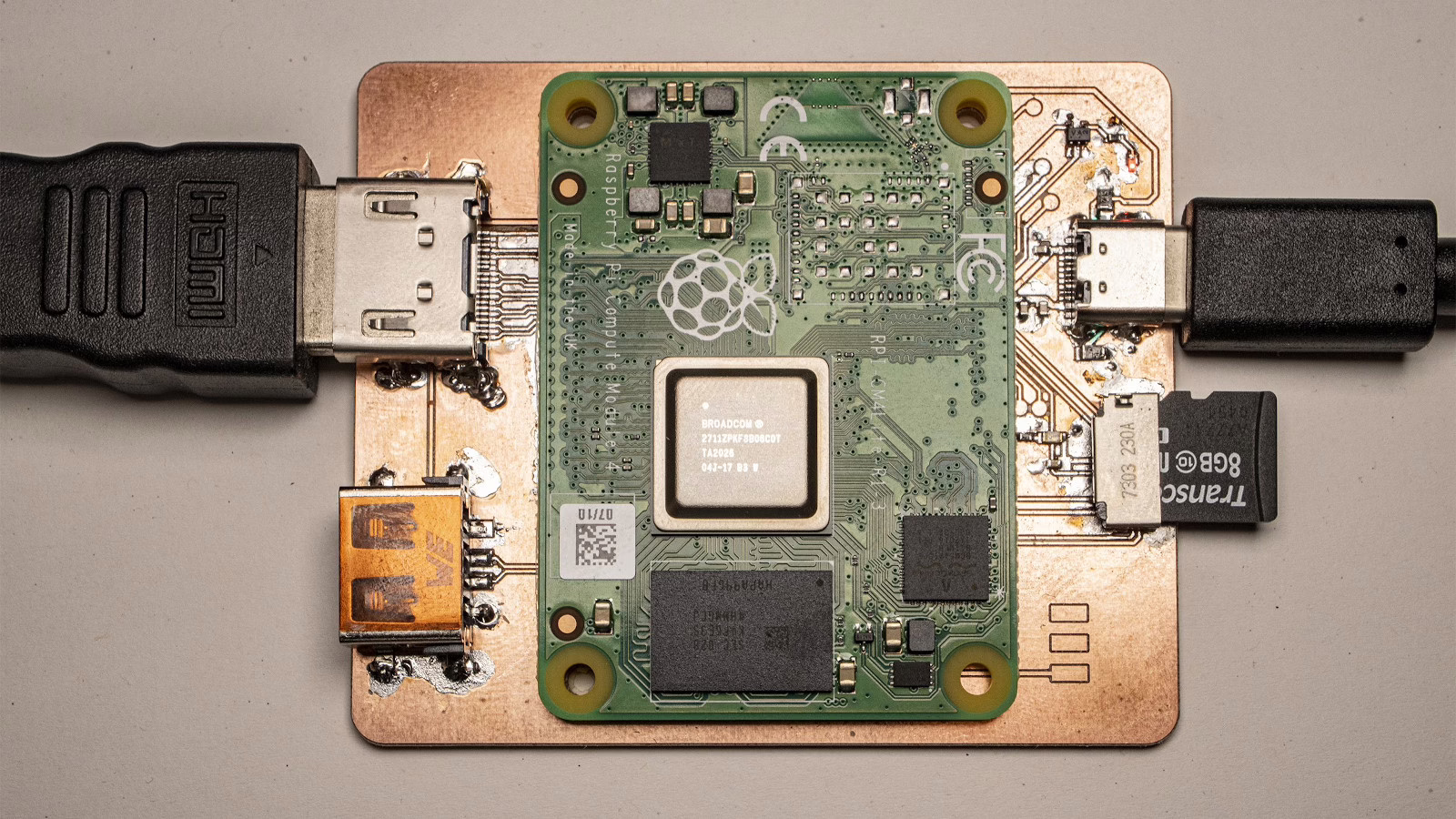

Timon se na twitteru pochlubil fotografií vlastní základní desky, kterou spíchnul doslova na koleni. Deska obsahuje 2x 100 pinový konektor pro připojení CM4, konektor na microSD kartu, konektor na HDMI, USB-A a USB-C pro napájení. A to je všechno, teda skoro, ještě tam najdete nějaké to elektronické smetí jako kondíky a rezistory.
Timon svou desku sdílel na githubu a tak si jí můžete volně upravit dle své libosti. Deska byla navržena v Eagle CAD.
Projekt na hackaday.io
DPS na github.com
This is a carrier board for the @Raspberry_Pi CM4.
It has USB-C for power, HDMI, USB-A and microSD.
All on a single copper layer without any vias or even solder mask.
The point being, this is not as scary as you might think it is. Don’t be intimidated, you can do this too🙂 pic.twitter.com/Osx7g4bi1a— Timon is mostly on Bluesky (@timonsku) November 11, 2020
Update 16.10.2025: Pokud hledáte ještě menší řešení, zajímavým řešením může být Raspberry Pi CM0 s pájecími castellated vývody, který lze přímo integrovat do vlastních PCB designů.
