Vývojový kit s ESP32, LCD, gyroskopem, čidlem teploty a vlhkosti – ESP32_eZ_Display_2

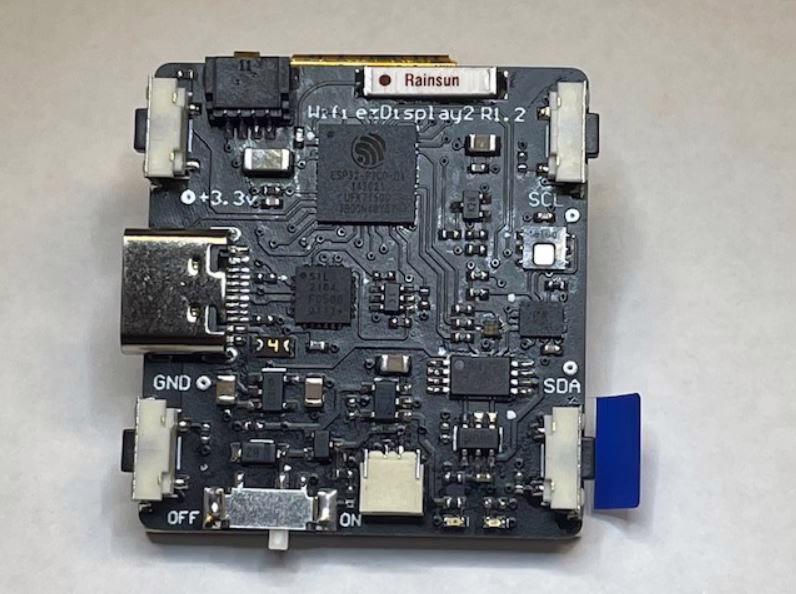

Mike Rankin vytvořil miniaturní vývojový kit s ESP32 Pico D4, USB rozhraním, gyroskopem, napájením z LiPol s názvem ESP32_eZ_Display_2. Na githubu jsou dostupné jak výrobní podklady, tak i několik vzorových kódů.

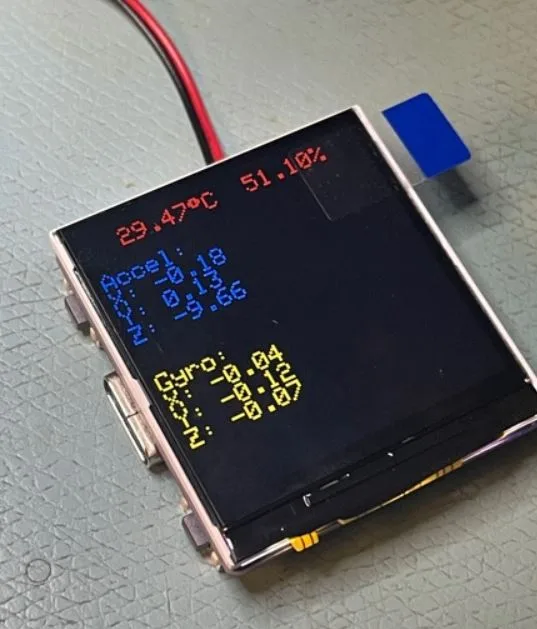

Jako LCD použil 1.54″, gyroskop pak LSM6DS3, který je velmi často používaný a u bastlířů velmi populární.

Modul můžete přímo připojit k USB přes USB-C konektor, přes který může probíhat komunikace i programování – jako převodník je použitý CP2104N.

Na desce jsou ještě čtyři tlačítka a konektor pro I2C sběrnici.

Celá deska může být napájena jak z USB-C, tak i LiPol akumulátoru – ESP32_eZ_Display_2 je osazen i nabíjecím obvodem a ochranou proti přebití a podvybití.

Desku si můžete sami vyrobit díky dostupným výrobním podkladům a Mike zároveň napsal tři vzorové kódy.

Projekt je dostupný na https://github.com/mike-rankin/ESP32_eZ_Display_2
