Wemos má ve svém portfóliu spoustu zajímavých desek. O něktekterých jsem tu už psal. Tentokrát si v krátkosti představíme Wemos S3 Mini Pro, která zahrnuje ESP32-S3 a dokonce i malý LCD displej. A to vše s cenovkou pod 10 USD.
O Wemos deskách se tu často nevyjadřuji pozitivně – nejčastějším problémem (pro mě) je velká spotřeba celé desky v deep-sleep (tady) módu ESP32. Deska neobsahuje moc součástek navíc, které by spotřebovávaly už tak cenou energii z akumulátoru, a designer se rozhodne tam osadit jako stabilizátor, který má spotřebu 40uA a úbytek napětí 200mV/200mA? Když spotřeba samotného ESP32 je například 5 uA – to pak nedává smysl.
Nebo problém s anténou respektive filtrem u antény (tady).
Na druhou stranu, pokud jej nebudete napájet z aku, vadit vám vyšší spotřeba v deep-sleep režimu ESP32 nebude.
A taky vznikl zajímavý projekt (ESP8266) s měřením teploty, vlhkosti a tlaku a posíláním na TMEP – SW obsahuje wifi manažer. Konfigurace je tak velmi jednoduchá.
Tomáš na twitteru/Xku upozornil další bastlíře na právě již zmíněnou novinku s ESP32-S3
A hele, nový Lolin, za 9.11$ dobrý, bych řeklhttps://t.co/keEqLJjVPH
ESP32-S3FH4R2
TFT displej 128*128 na SPI
RGB LED
3 tlačítka
QMI6858C gyroskop pic.twitter.com/LyXhjuRuCS— Tomáš Bajer (@TomasBajer) July 27, 2024
A je to zajímavá deska – a kterou dobrou nebo špatnou zprávu se chcete dozvědět jako první?
Pojďme z té „dobré“ strany.

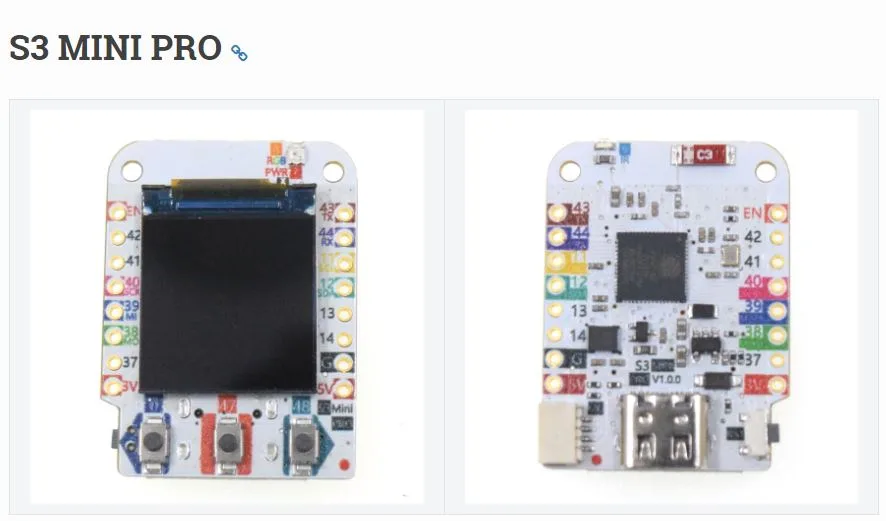

Deska kromě ESP32-S3 obsahuje i 0.85″ TFT displej s rozlišením 128x128px – zobrazit tak můžete řadu informací přímo na displej.
Na desce je 4MB FLASH a 2 MB PSRAM. Paměti byste tak měli mít dostatek 🙂
Kromě toho je deska ještě osazena 6D MEMS IMU (QMI8658C) a RGB WS2812B LED (Data: IO8, Power: IO7) a IR diodou na pinu IO9.
Konektory pro stranách jsou kompatibilní s LOLIN D1 mini shields.
I2C najdete na pinech IO11-SCL a IO12-SDA.
A taky 3 tlačítka (IO0, IO47, IO48) plus reset.

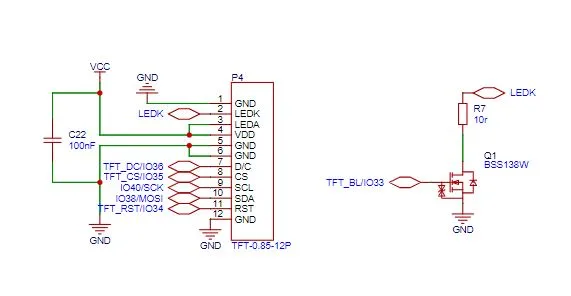

Schéma zapojení displeje je na obrázku níže
Špatnou zprávou ale je, že tam sice neosadili LDO stabilizátor s úbytkem napětí a spotřebou 40 uA, ale osadili spínací (step-down) měnič s vlastní spotřebou 50 uA.
Step-down měnič (SY8089A1AAC) sice dokáže dodat až 2A a vstupní napětí je max 5.5V, ale jeho vlastní spotřeba je 50 uA.
A to není jediná „špatná zpráva“, tou druhou je že ač má miniaturní 4 pinový konektor (s roztečí 1mm) pro připojení I2C čidel, tak není pinově kompatibilní s uŠup ani s SparkFun Qwiic a Adafruit STEMMA. Proč? Protože má jiný pinout!
Hrozí tak zničení desky či modulu.
Cena deska je méně než 10 USD, konkrétně 9.11 USD a poštovné je zdarma nad 10 USD, nutí vás tedy koupit dva, protože se to „přece vyplatí“.
Produktová stránka: https://www.wemos.cc/en/latest/s3/s3_mini_pro.html
Aliexpress: https://www.aliexpress.com/item/1005007359562143.html
Schéma: https://www.wemos.cc/en/latest/_static/files/sch_s3_mini_pro_v1.0.0.pdf
