Zajímavost ze světa součástek: Infračervený obrazový snímač s rozlišením 320x256px se snímkovací frekvencí až 500 FPS.

Občas se ke mě dostane nějaký informace o zajímavé součástce. V této novince je to infračervený obrazový snímač s rozlišením 320x254px a neuvěřitelnou snímkovací frekvencí až 500 FPS.

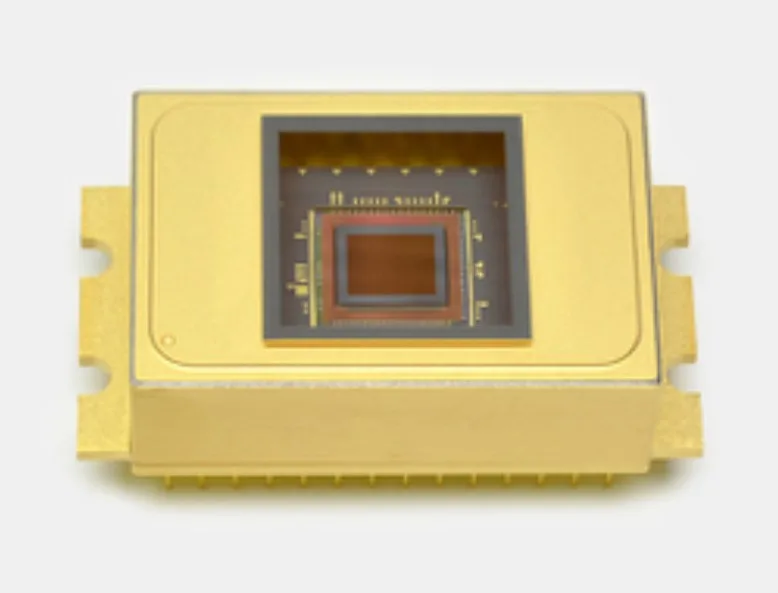

Čidlo G16564-0808T je vysoce citlivý obrazový senzor na bázi InGaAs (indium gallium arsenide), který je navržen pro detekci v blízké infračervené oblasti spektra (NIR). Tento typ senzoru je ideální pro aplikace, které vyžadují detekci světla o vlnových délkách mezi 1700 a 2550 nm.

Tento senzor má ještě příbuzné s názvem G16561-0808T, který měří v rozsahu 950 – 1690 um pak G16562-0808T, ten měří v rozsahu 1120 až 1850 um a nakonec G16563-0808T, který zvládá zachytávat IR záření v rozsahu 1300 – 2150 um.

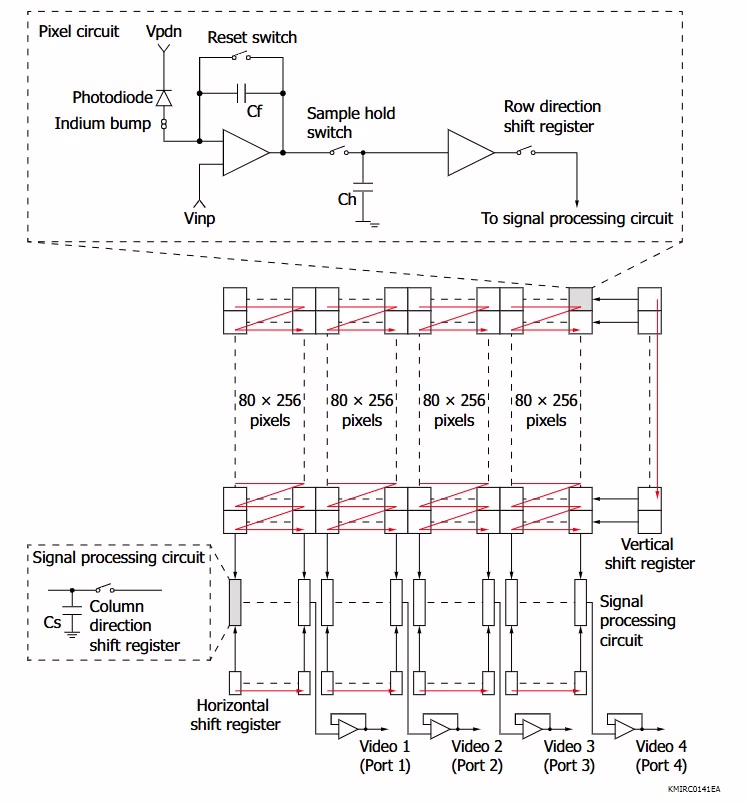

Obvodové zapojení

Integrační čas obrazového snímače je pouhých 1.98ms, což odpovídá právě snímkovací frekvenci přes 500 FPS.

U těchto čidel je nezbytné velmi kvalitní chlazení – v tomto případě je to třístupňové chlazení. Jedná se o aktivní chlazení, kde maximální proud může být až 2.8A při napětí 6.2V.

Použití tohoto snímače zachycující infračervené spektrum může být například v nedestruktivní kontrole v blízkém infračerveném spektru – například kontrola zemědělských produktů, polovodičů nebo také hyperspektrální zobrazovaní – to se hodí v případě třídění plastů nebo kontrole potravin.

Cenu bohužel neznám. Ta je pouze na vyžádání.

Stránka produktu: https://www.hamamatsu.com/us/en/product/optical-sensors/image-sensor/ingaas-image-sensor/ingaas-area-image-sensor/G16564-0808T.html

Datasheet: https://www.hamamatsu.com/content/dam/hamamatsu-photonics/sites/documents/99_SALES_LIBRARY/ssd/g16561-0808t_etc_kmir1038e.pdf

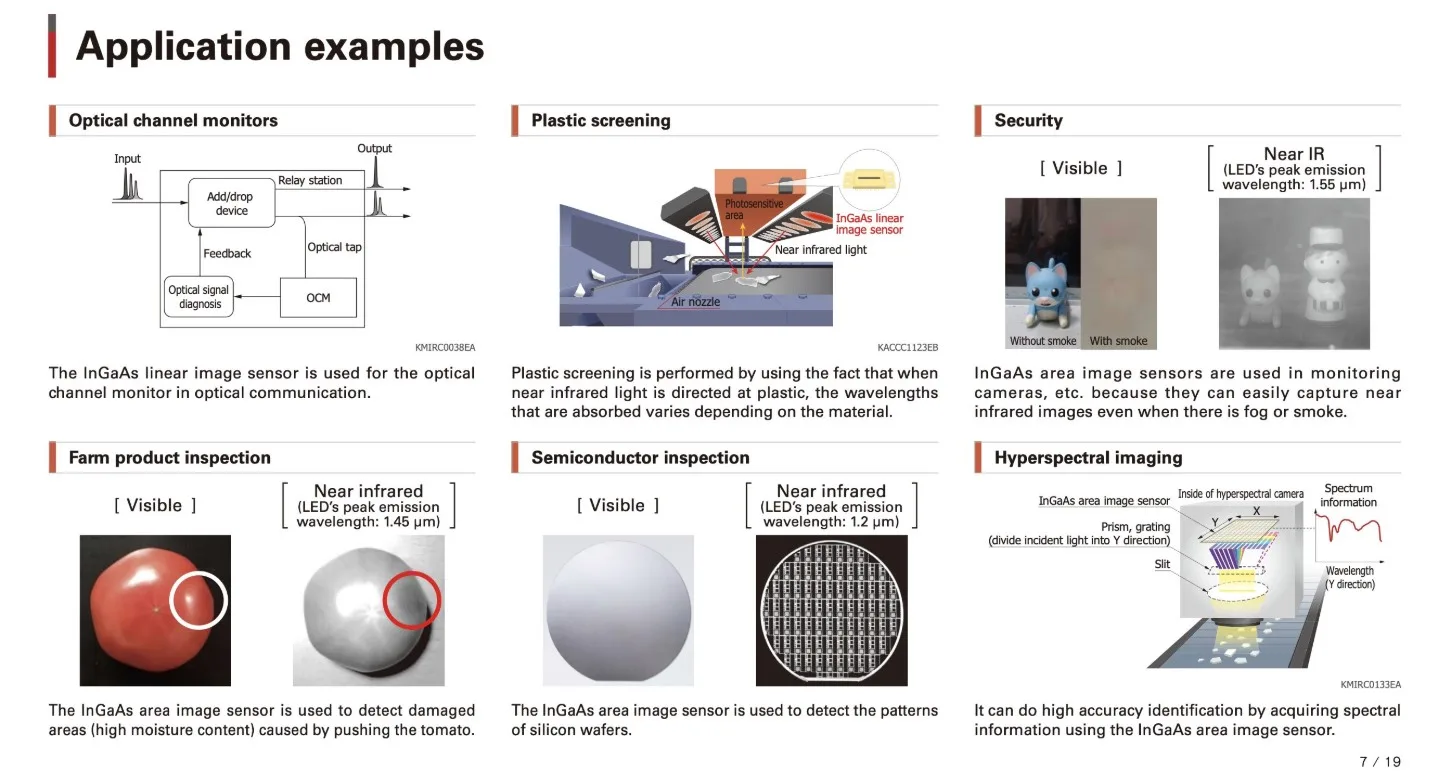

Příklady využití
