CO2 Ampel – komerčně prodávaný open-source monitor CO2

Komerčně prodávaný produkt, který je ale kompletně open-source opravdu člověka potěší. Jedním z takových produktů je CO2 Ampel. Deska s CO2 čidly SCD30 nebo SCD41, mikrokontrolérem Microchip ATSAMD21 a čtyřmi RGB LEDkami indikující koncentraci CO2 v místě měření.

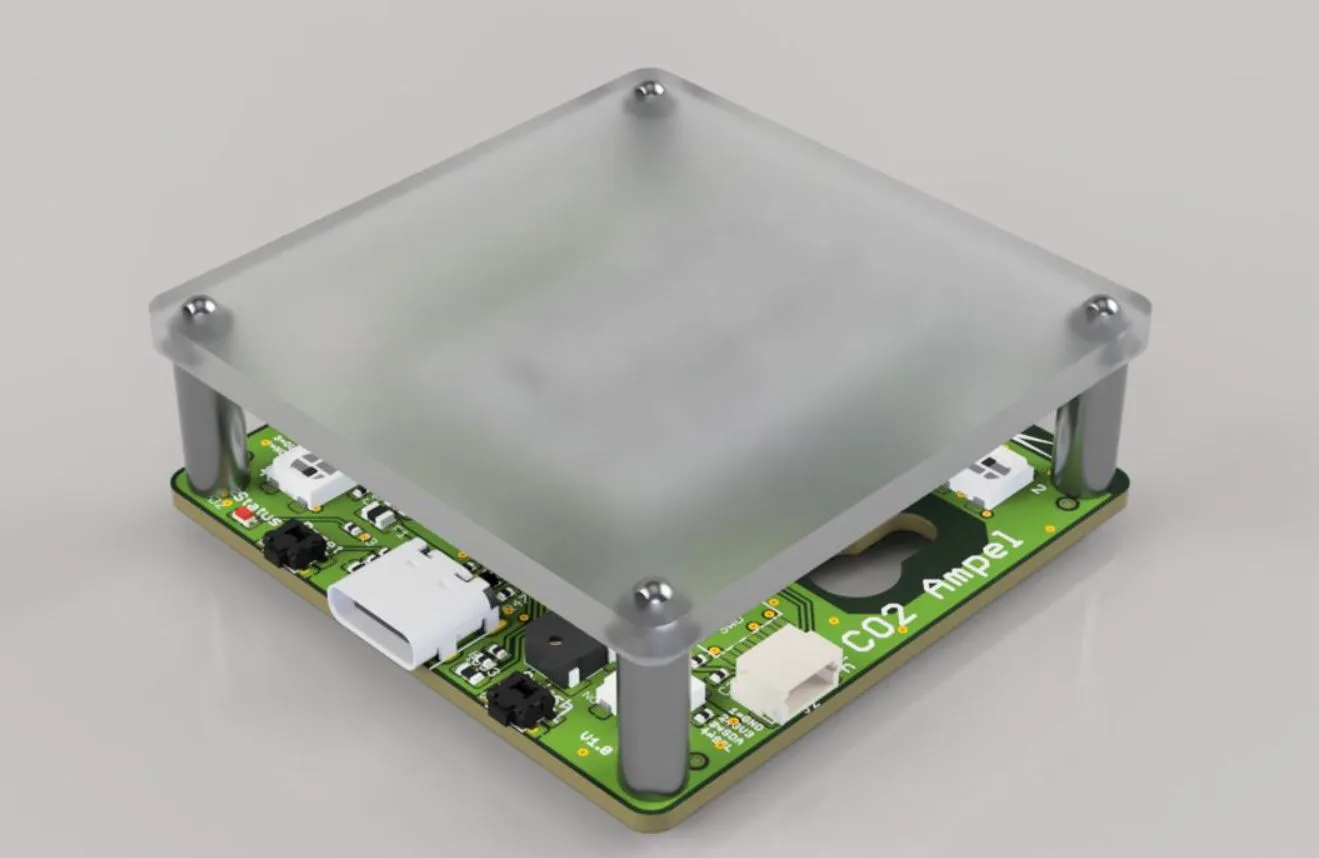

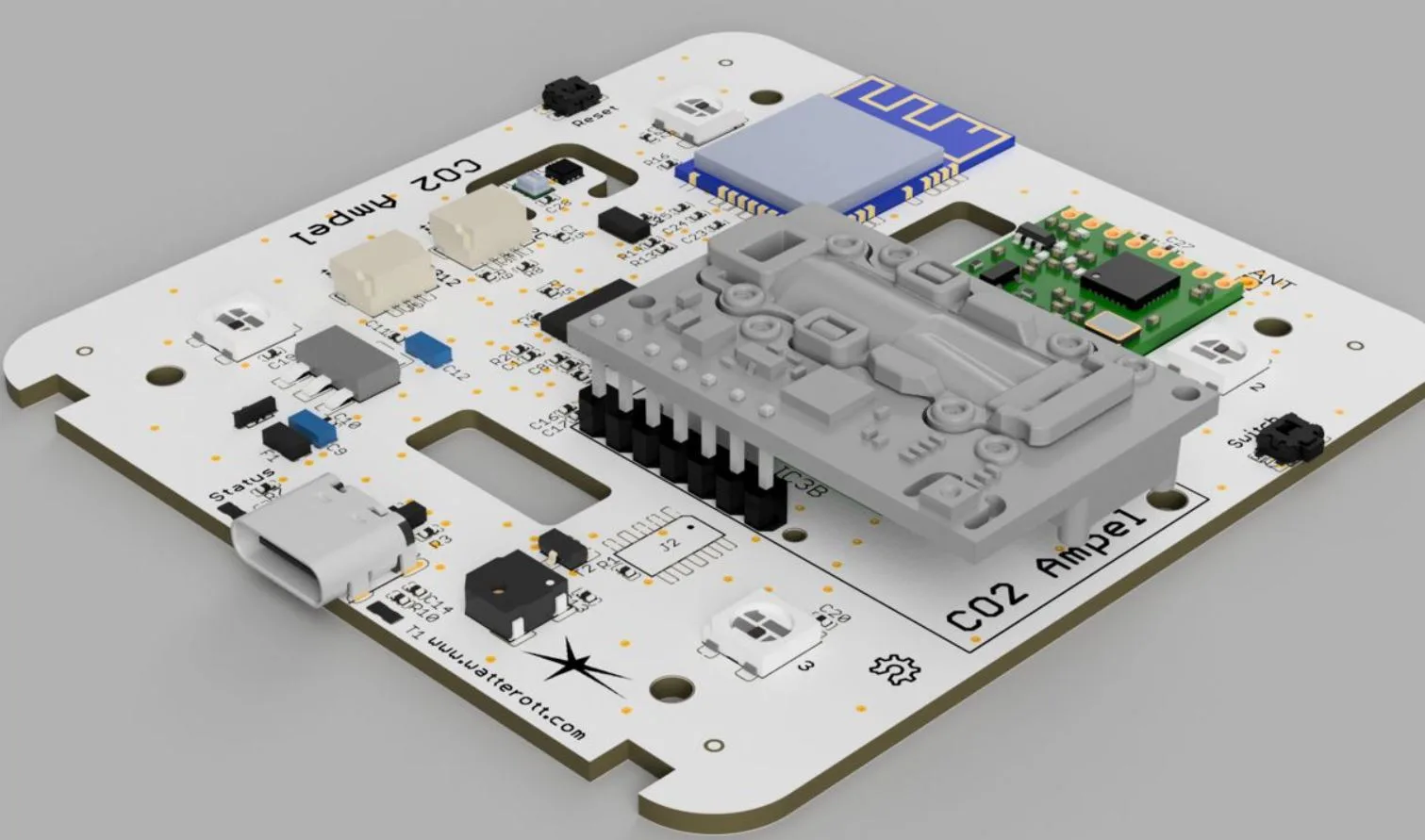

Na desce 5x5cm s výškou 2cm najdete mikrokontrolér ATSAMD21, který se stará o kompletní komunikaci a je také podporován v Arduino. CO2 Ampel může být osazen buď čidlem SCD30 nebo SCD41. Na základě meřené koncentrace CO2 se rozsvítí čtyři adresovatelné RGB LEDky.

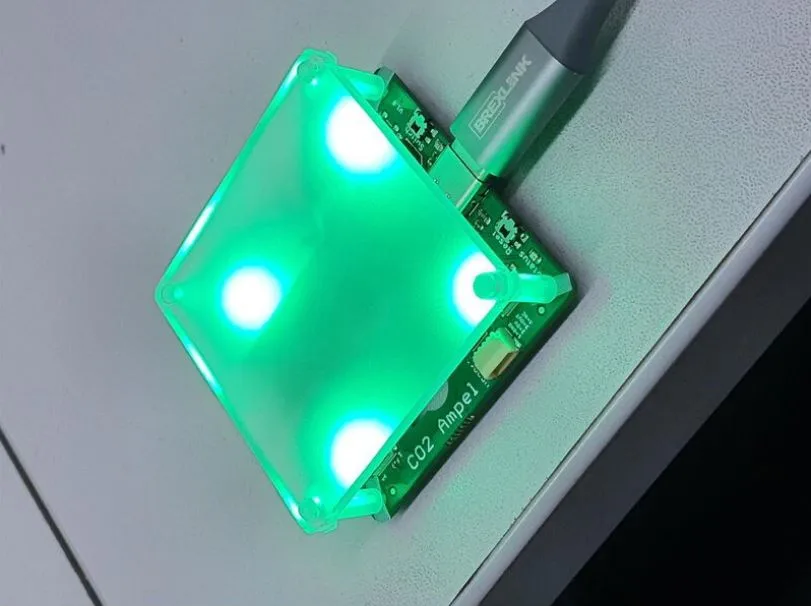

S předinstalovaným firmware jsou hodnoty nastaveny takto:

do 599 ppm -> modrá

600 to 799 ppm -> zelené

800 to 999 ppm -> žlutá

1000 to 1199 ppm -> červená

1200 to 1399 ppm -> blikající červená

1400 ppm and higher -> červená blikající + buzzer

CO2 Ampel je dostupný v několika verzích lišící se konktivitou – pouze LED a USB (USB-C) nebo LED, USB, Wi-Fi nebo LED, USB, LoRa nebo LED, USB, Wi-Fi a LoRa.

CO2 Ampel můžete zakoupit na německém e-shopu https://shop.watterott.com/CO2-traffic-light-carbon-dioxide-sensor

Dokumentace je dostupná na https://learn.watterott.com/breakouts/co2-ampel/

A github najdete na https://github.com/watterott/CO2-Ampel
