Cooler Master Pi Case 40 – pořádná krabička s programovatelným tlačítkem pro Raspberry Pi 4 podruhé

O krabičce Cooler Master Pi 40 jsem psal v tomto článku. V prvním článku jsem to vzal spíše teoreticky, v tomto článku se krabičce koukneme „na zub“ i prakticky.

RPishop.cz, oficiální distributor nejen Raspberry Pi, mi krabičku poslal na recenzi.

Krátké zopakování o krabičce Cooler Master Pi 40:

– určená pro Raspberry Pi 4

– odolná

– s programovatelným tlačítkem (GPIO 3 se propojuje s GND – pin 5 a 6)

– gumovými kryty pro GPIO a microSD kartu

– masivní chladič, která tvoří velkou část krabičky

– dodávaný program umožní přetaktovat Raspberry Pi i vytvořit více funkcí pro jediné programovatelné tlačítko

– možnost vytisknout na 3D tiskárně box pro HDD aj

Modely pro 3D tiskárnu

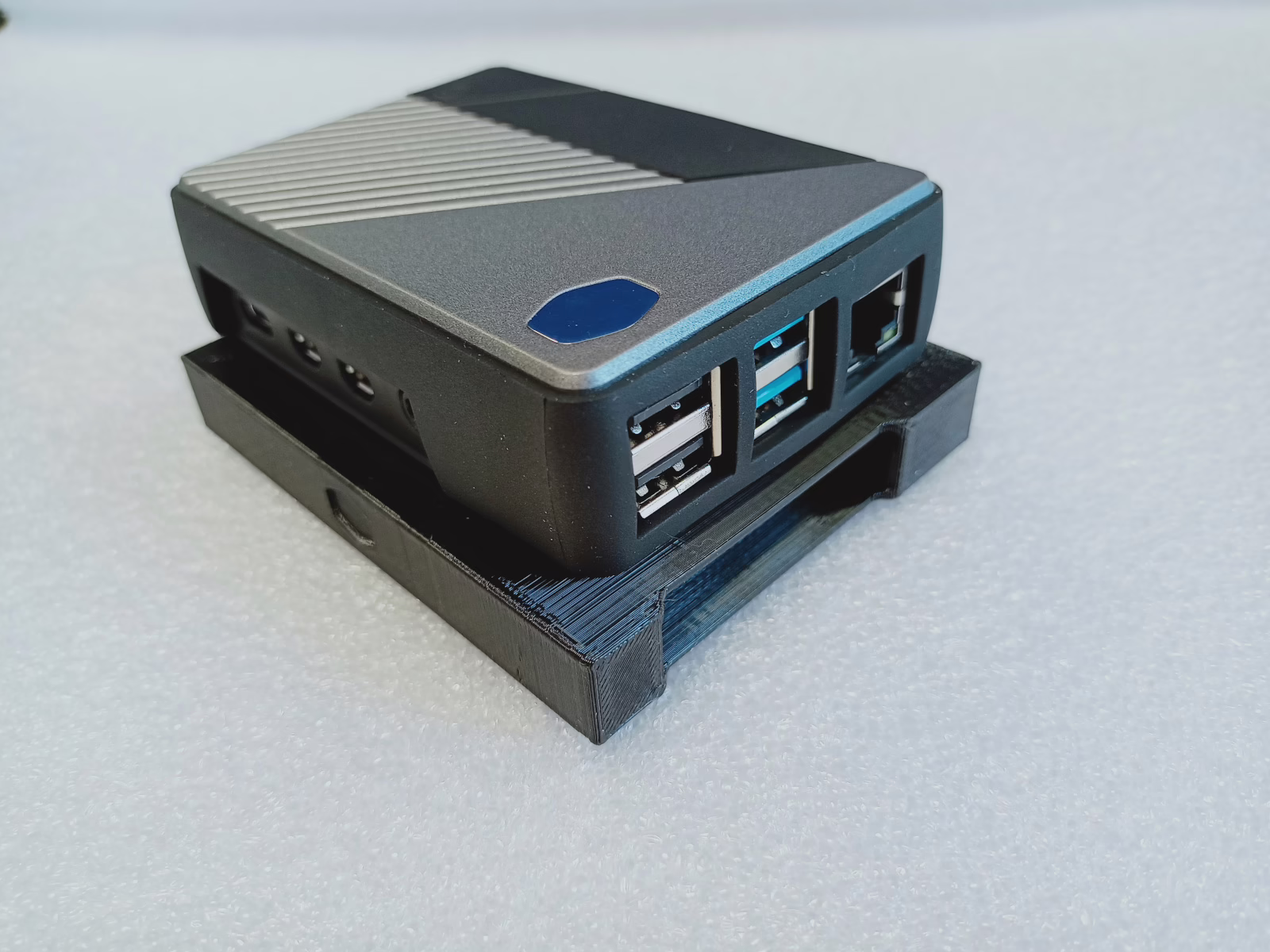

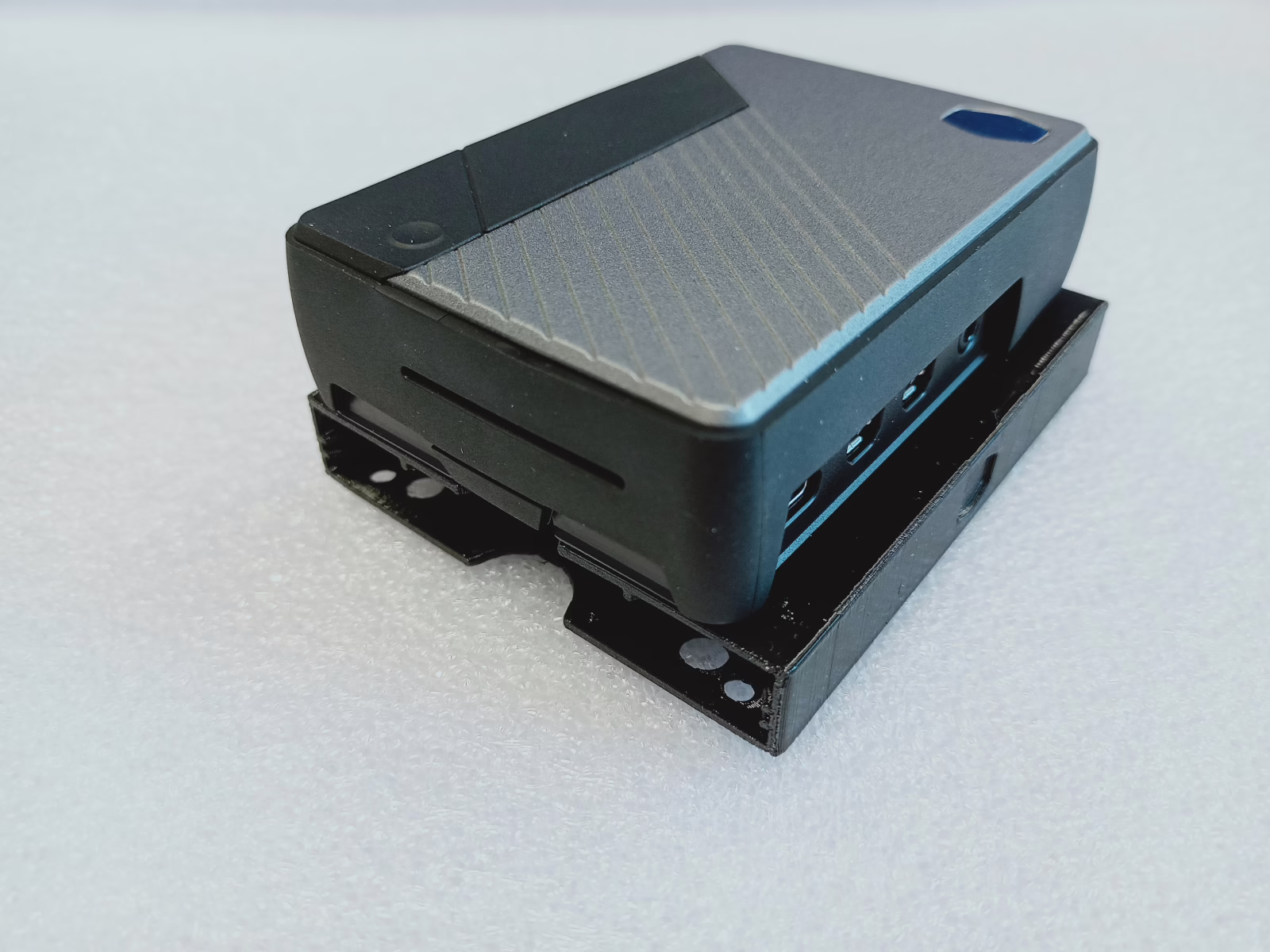

Cooler Master má na svých stránkách několik modelů, které si můžete vytisknout. Najdete tam třeba box na 2.5″ HDD, který jsem si pro svoje potřeby vytiskl.

Odkazy na stránkách rpishop.cz

Montáž Raspberry Pi do krabičky

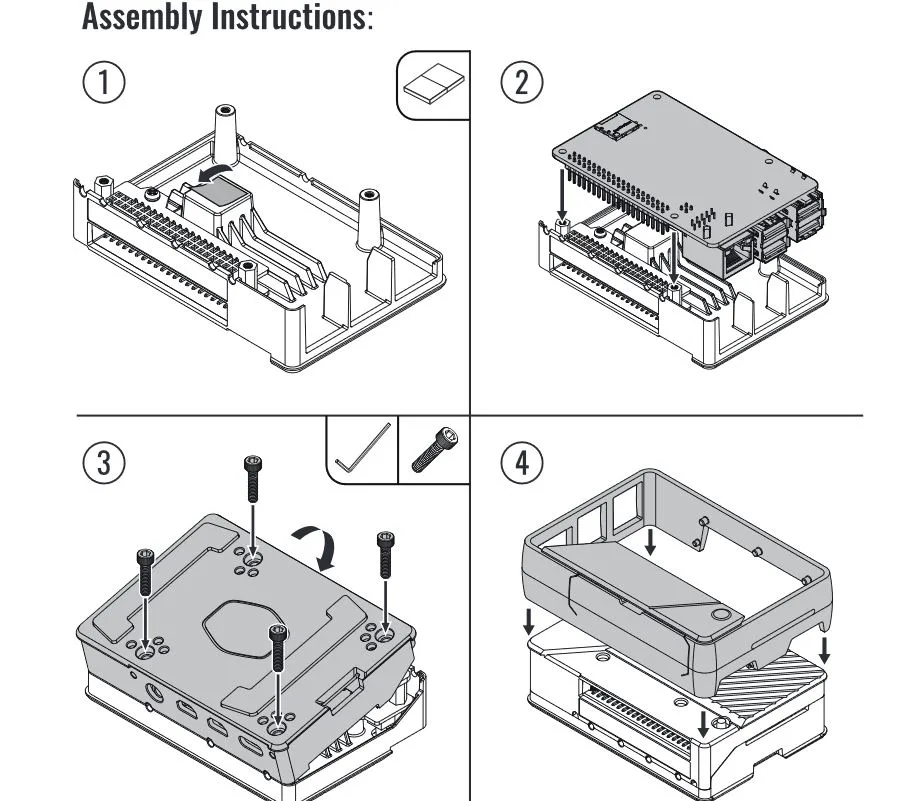

Raspberry pi (bez microSD karty) jen vložíte do krabičky, přikryjete horním dílem a zašroubujete pomocí 4 šroubů. Návod najdete v jejich manuálu.

Instalace pi-tool

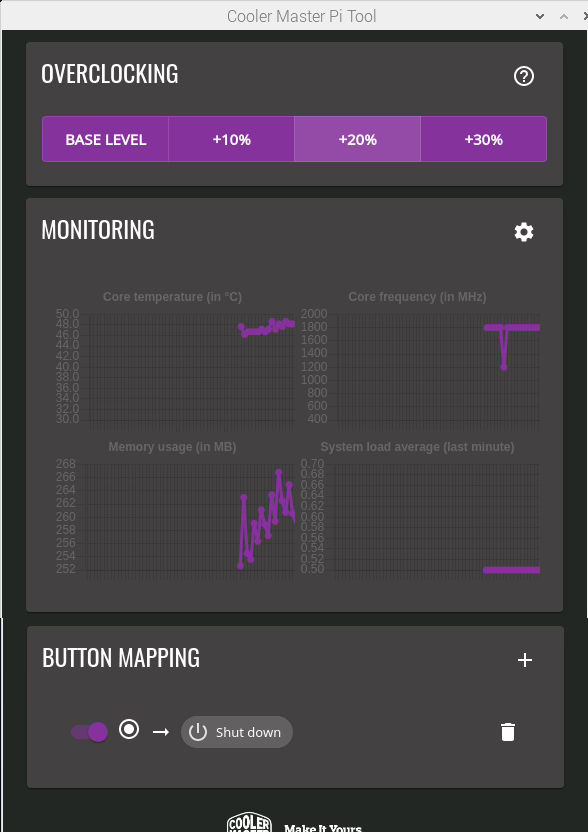

Pi-tool je konfigurační nástroj, který po instalaci dovolí přetaktovat Raspberry Pi o 10, 20 či 30% a také naprogramovat programovatelné tlačítko.

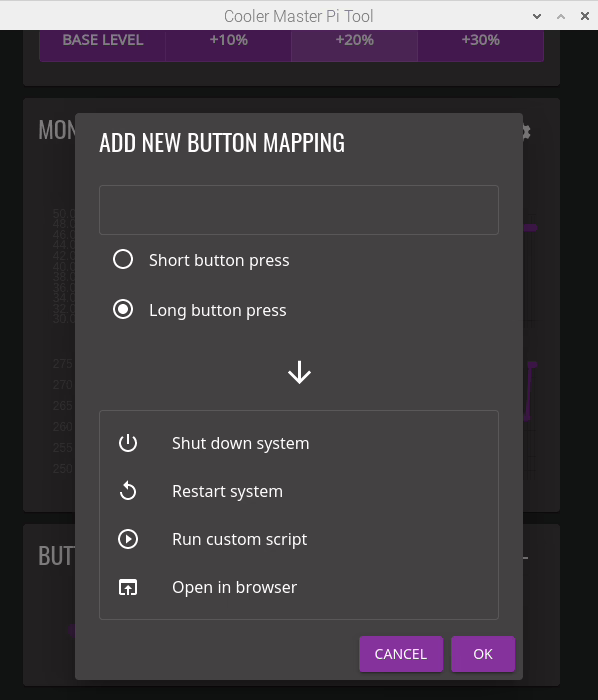

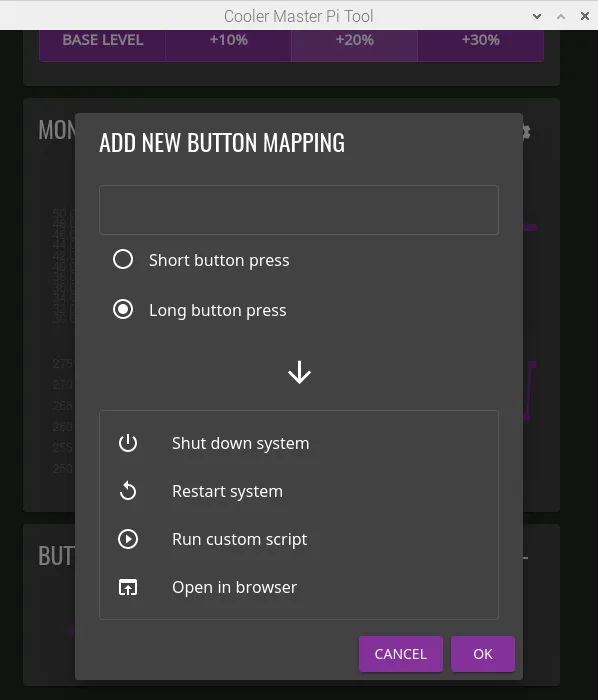

Na výběr máte krátký nebo dlouhý stisk a na každou tuto událost můžete zvolit jinou akci: restart systému, vypnutí nebo třeba spuštění vašeho scriptu.

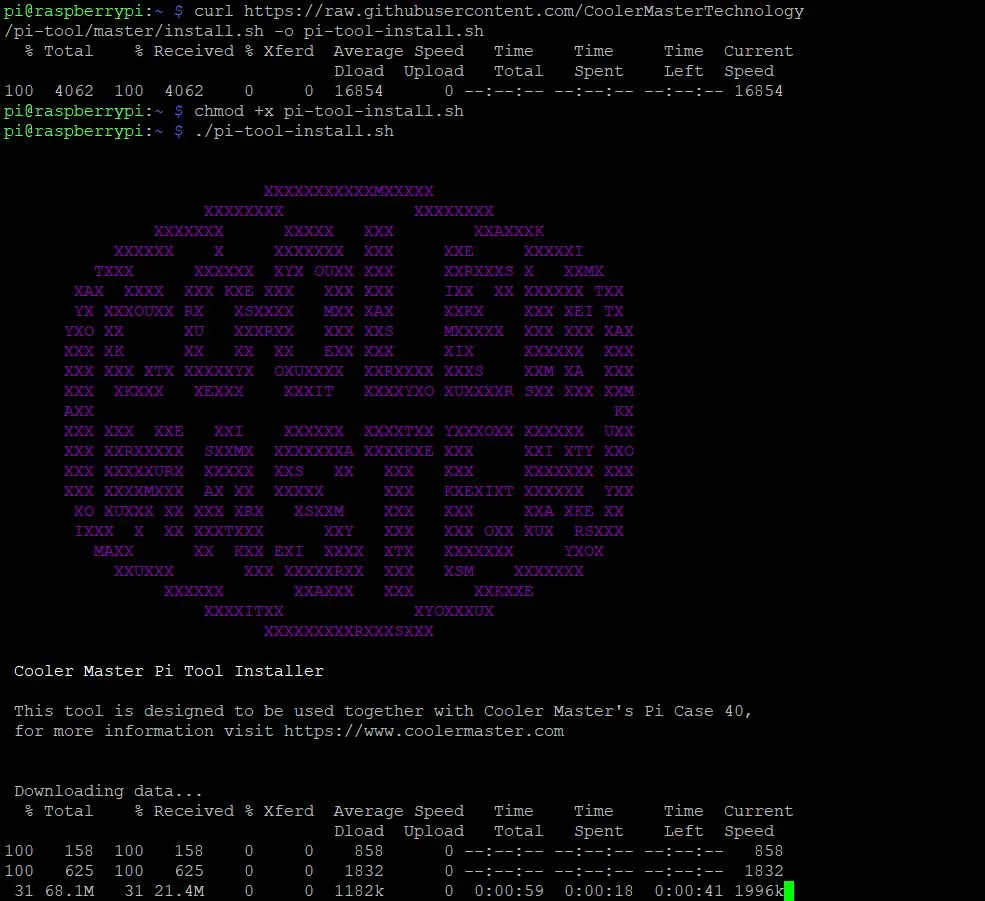

Pro instalaci pi-tool stačí zadat do terminálu tyto příkazy:
curl https://raw.githubusercontent.com/CoolerMasterTechnology/pi-tool/master/install.sh -o pi-tool-install.sh

chmod +x pi-tool-install.sh

./pi-tool-install.sh

Github je dostupný na adrese https://github.com/CoolerMasterTechnology/Pi-Tool

Po instalaci najdete spustitelný soubor v menu -> příslušenství -> Cooler Master pi tool

Nevýhodou tohoto toolu je nutnost mít operační systém s obrazovkou, pi-tool není možné konfigurovat přes terminál. Třeba pomocí SSH.

Test programovatelného tlačítka

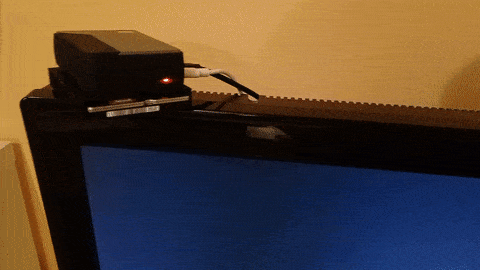

Programovatelné tlačítko vždy podporuje start systému. Tedy, pokud je vaše Raspberry Pi vypnuté, po stisknutí tlačítka se RPi zapne.
Pi Case 40 includes a button that shortens pin 5 and 6 when pressed (GPIO3 and GND).

Chlazení

Jak už bylo zmíněno, velkou předností této krabičky by mělo (a také je) chlazení. Hliník tvoří velkou část krabičky a proto se teplo generované procesorem jednoduše odvede pryč – ke krabičce se dodává i teplovodivá páska.

Jak jsem testoval:

– pustil jsem film ve FullHD a po několika minutách jsem vyčetl teplotu procesoru.

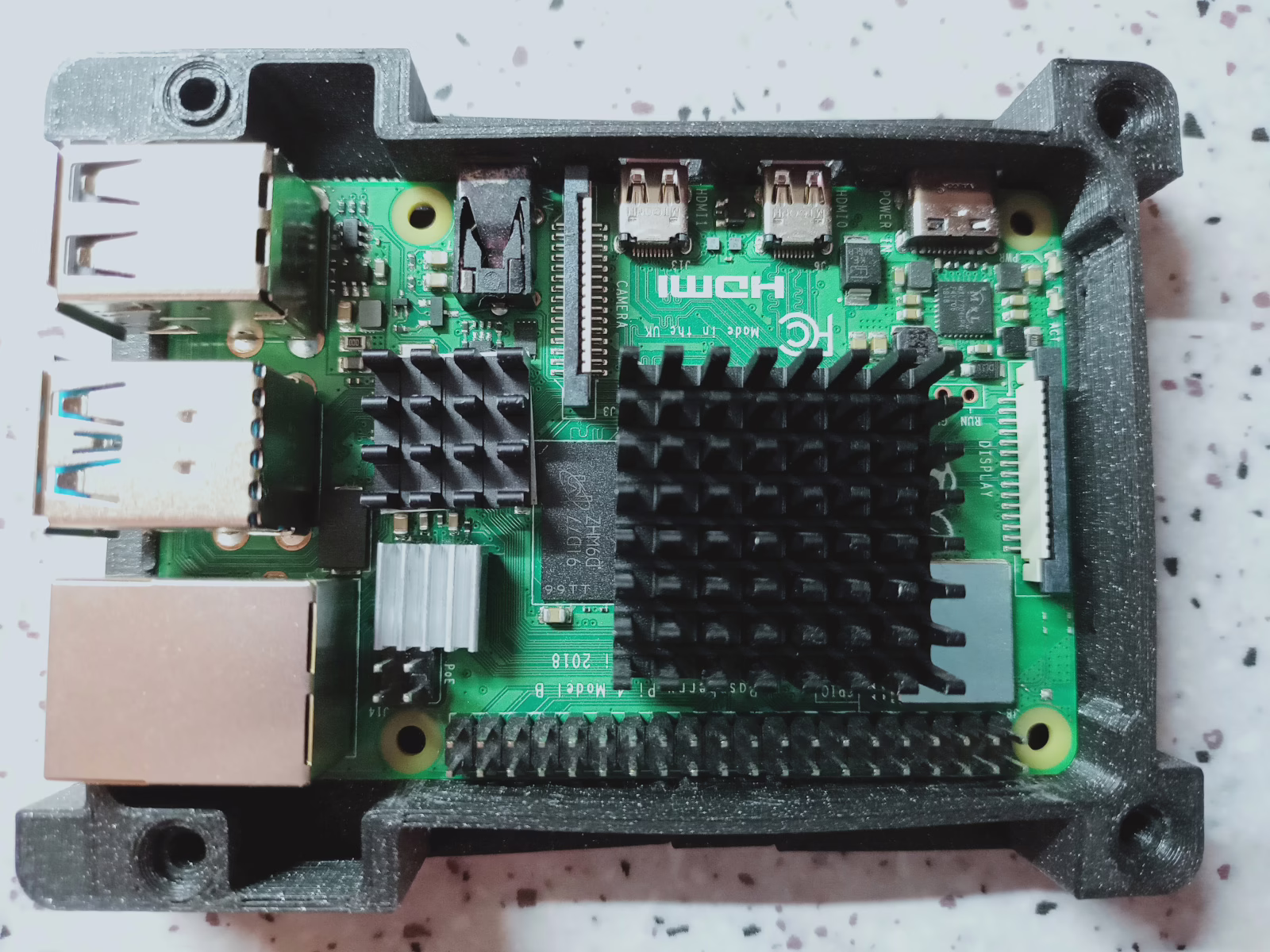

V prvním případě jsem měl 3D tištěnou krabičku s chladičem na procesoru, ve druhém bylo Raspberry Pi umístěno do Cooler Master Pi 40.

Rozdíl teplot byl následující:
3D tištěná krabička s chladičem: 55 °C

Cooler Master Pi 40: 44°C

Což je velký rozdíl ku prospěchu Cooler Master Pi 40.
