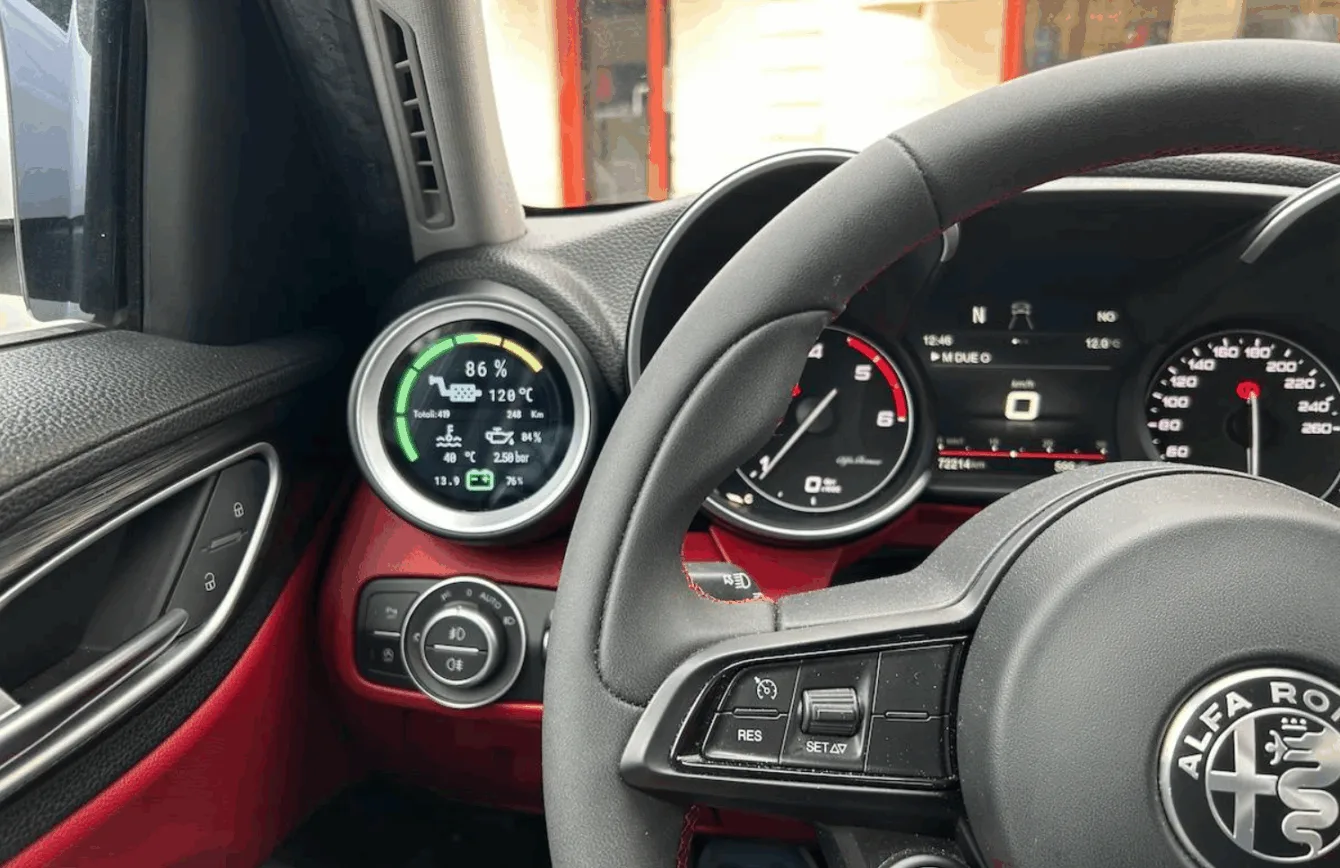

Alfu sice nemám, ale i tak jsem narazil na tento projekt GiuliaAndStelvioDPFMonitor, který je určený pro majitele dieselových vozů Alfa Romeo Giulia a Stelvio 2.2. Jde o projekt dashboardu (informačního displeje, monitoru) který přes OBD2 port vyčítá řadu zajímavých informací -například stav DPF filtru, tlak turba, kvalitu oleje, tlaky penumatik a dalších parametrech přímo z CAN sběrnice vozidla. Celé je to založené na ESP32.
Technické parametry a funkčnost
Monitor dokáže zobrazovat aktuální stav a průběh regenerace DPF, celkový počet regenerací, úroveň zanesení filtru měřenou diferenciálním tlakem a teplotami výfukových plynů, ale i teplotu chladicí kapaliny motoru. Kromě toho systém sleduje:
– Kvalitu motorového oleje, jeho degradaci, hladinu a nově i tlak oleje (při využití přímého CAN připojení)
– Turbo tlak a polohu škrticí klapky
– Stavy baterie včetně napětí, stárnutí a teploty
– Parametry palivového systému (teplota, tlak, přítomnost vody v palivu)
– Teploty a tlaky pneumatik (data z TPMS)
– Statistiky servisních intervalů, zbývajících kilometrů i dní do dalšího servisu
– Počet a poslední aktivitu klíčů a dálkových ovladačů
– Funkci deaktivace systému Start-Stop (při využití přímého CANBUS připojení)
– Automatickou regulaci jasu displeje podle stavu potkávacích světel
Data čte buď přímo přes CAN transceiver SN65HVD230, nebo bezdrátově pomocí Bluetooth OBD2 adaptéru (ELM327 kompatibilní). Projekt používá mimo jiné upravenou verzi knihoven ELMduino, DWIN DGUS HMI pro zobrazovací jednotku a další knihovny pro ESP32.
Co je dostupné v repozitáři
Na GitHubu najdete kompletní firmware, konfigurace Projektu PlatformIO, schémata zapojení umožňující práci s displeji DWIN DGUS různých formátů (COF i COB). Dokumentace obsahuje podrobné instrukce pro přímé i bezdrátové připojení k vozidlu, popis dostupných funkcí i postupy pro konfiguraci zařízení.
Závěrem
S ESP32 je zajímavý čip z pohledu výkonu, ceny i své univerzálnosti. Tady posloužil jako rozhraní mezi autem a řidičem, kde díky vyčítání z CAN rozhraní přehledně zobrazuje na displeji údaje o stavu motoru, DPF filtru, tlaku penumatik a dalších měřených parametrech vozu.
Odkaz na projekt: github.com/dixtone/GiuliaAndStelvioDPFMonitor
Vilém na bluesky ještě zmínil projekt, kdy si auto můžete připojit i do Home Assistant.
https://github.com/wubbl0rz/FiatChamp
Víš o podobném projektu i pro Škodovky, Kia, Peugeot nebo Citroen? Napiš mi na tipnaclanek(zavinac)chiptron(tecka)cz, Díky 🙂
