Eagle tipy a triky / Eagle tips and tricks

Na elektrofórech se lidé dokola ptají: jak udělat v eagle tohle, jak tam to… Budu sem přidávat jednoduché návody jak vytvořit rozlitou měď, sběrnici, vývody napájení operačního zesilovače, posunutí textu součástek (jméno, hodnotu), zvětšení padu (pinu) u součástky a další…

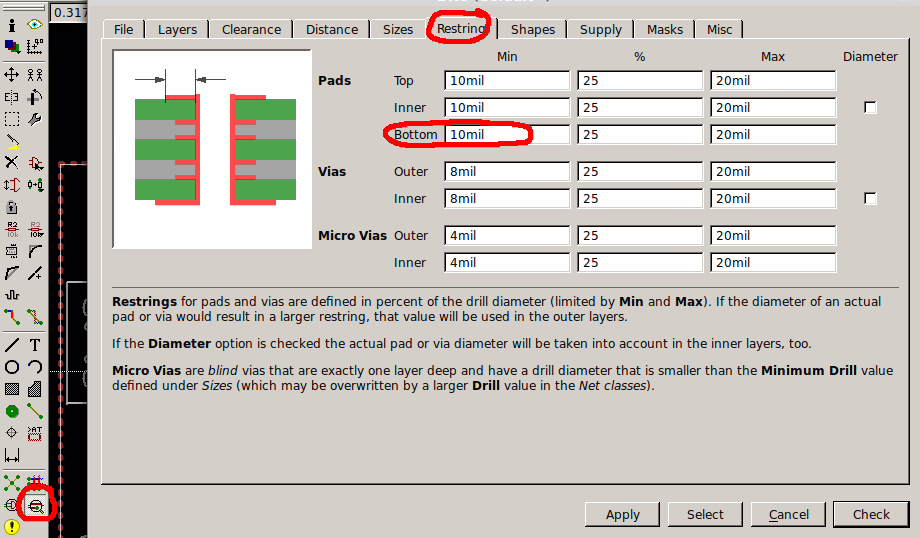

Jak zvětšit centrálně pad (pin)

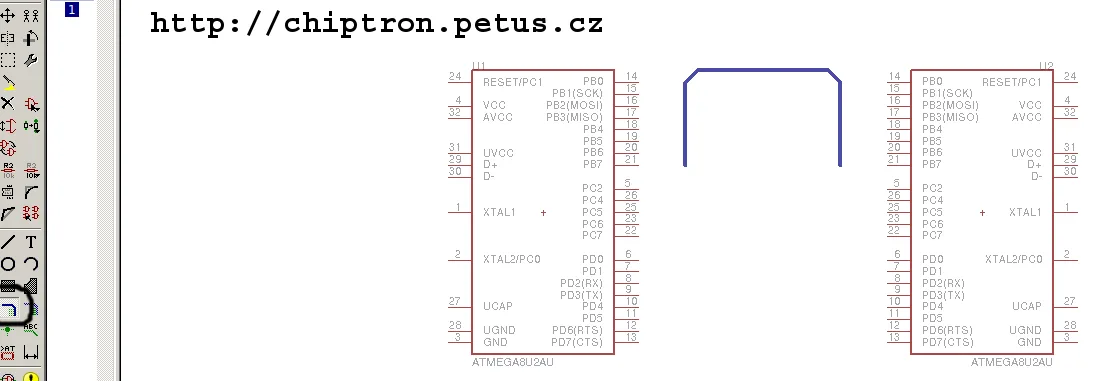

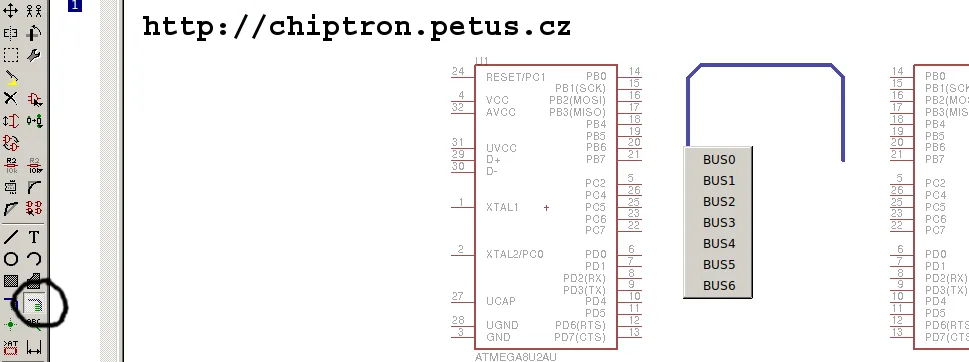

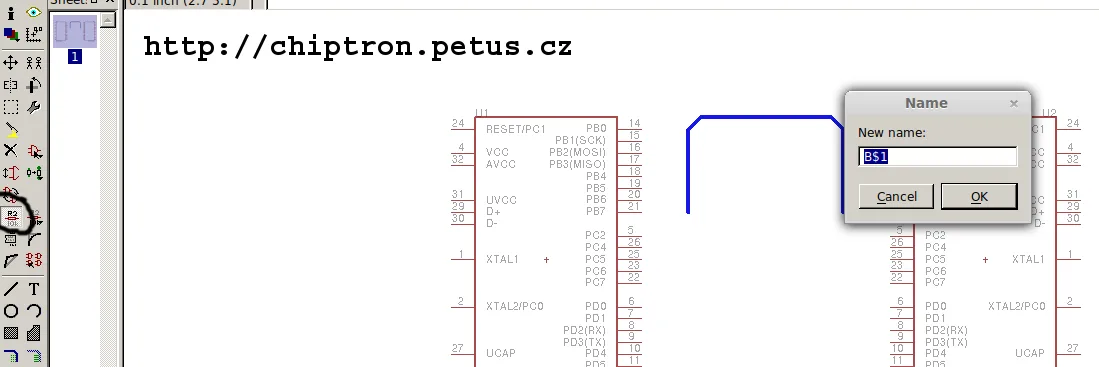

Jak vytvořit sběrnici

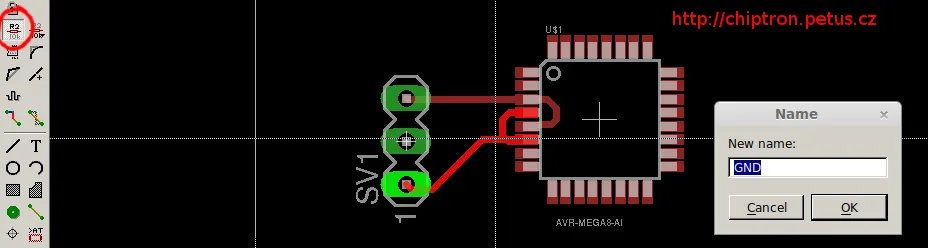

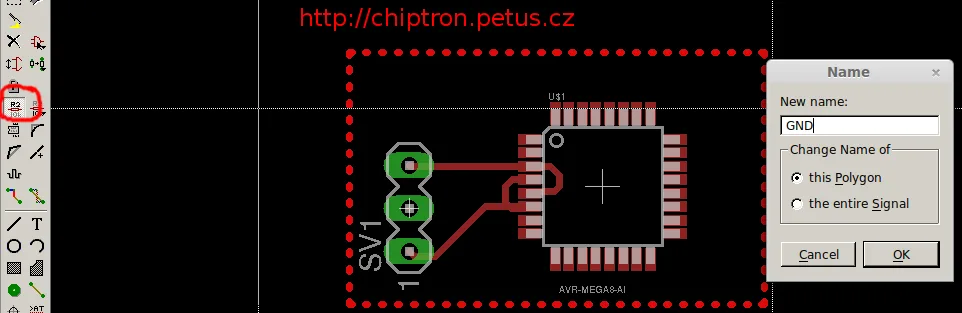

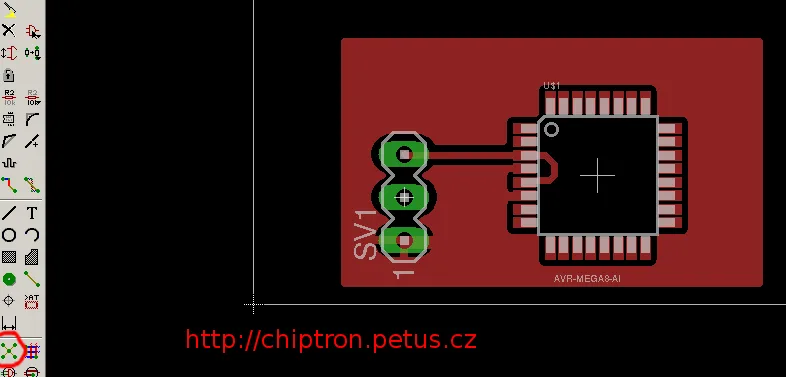

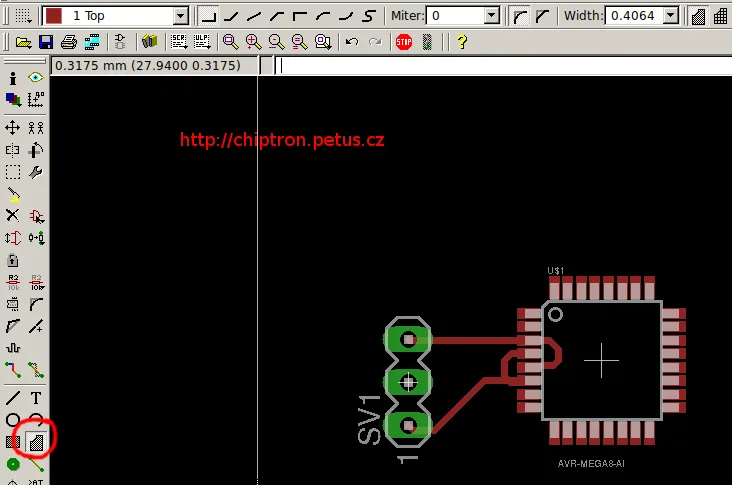

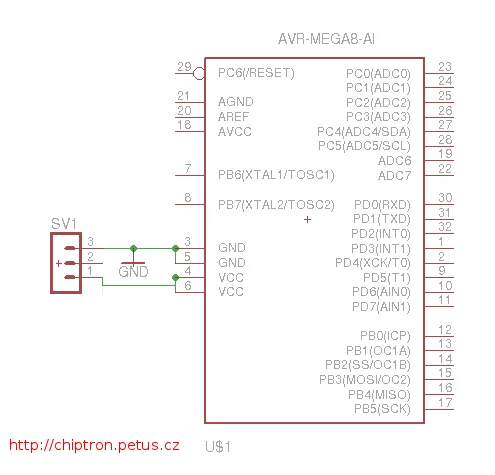

Jak vytvořit polygon s potenciálem země




1. – nastavení šířky vodivé čáry

2. – nastavení šířky izolační mezery

3. – hustota „šrafování“

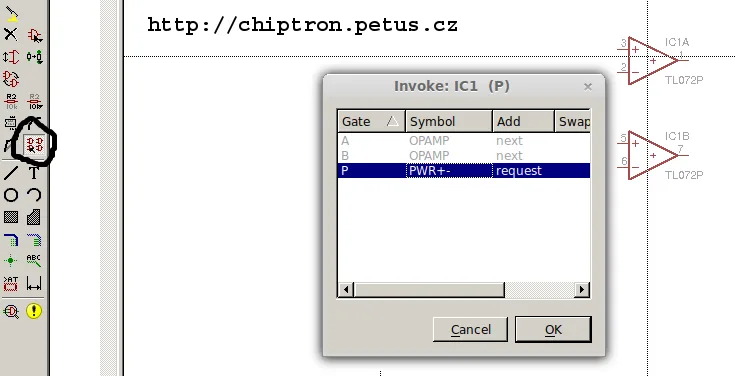

Jak přidat vývody napájení operačního zesilovače





Jak pohybovat textem/popisy součástek

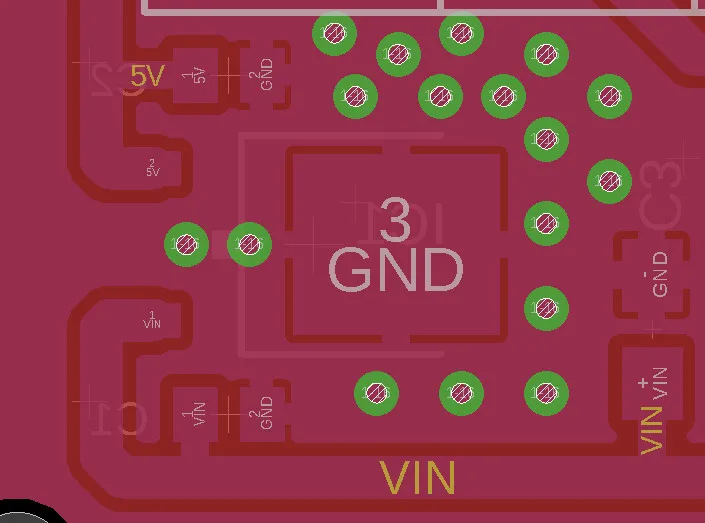

Jak vytvořit tepelné můstky (thermals) okolo prokovů (vias)

Před úpravou

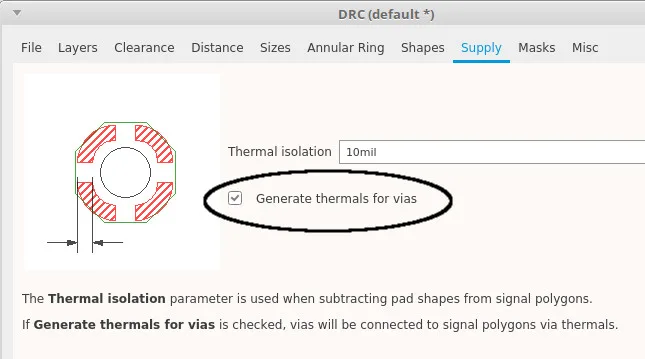

V nastavení DRC zaškrtněte Generate thermals for vias v záložce Supply

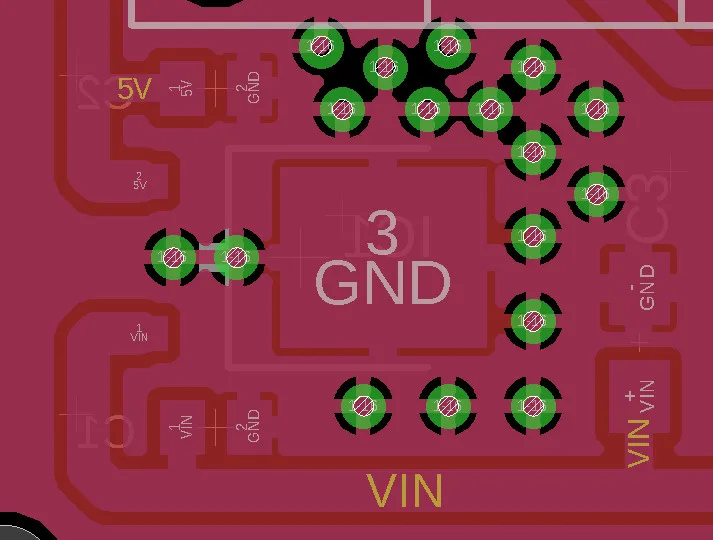

Po úpravě znovu vygenerujte polygon

Jak vyplnit polygonem celou desku

Před úpravou

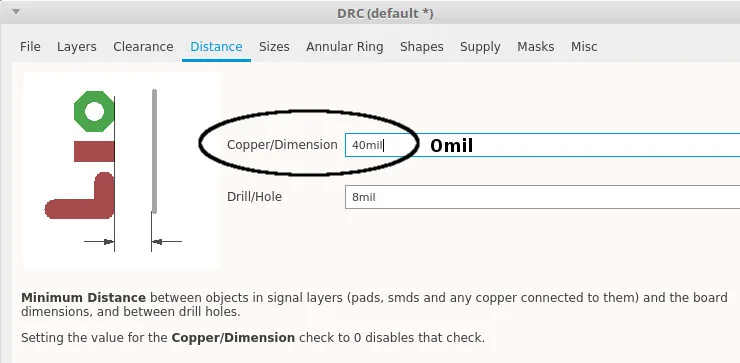

Hodnotu Copper/Dimension v záložce Distance změňte na 0mil. Znovu vygenerujte polygon.

Po úpravě
